?前言

• 每个在使用CANoe的同学，都绕不开Sendkey 的，这一节，我们先不讲dll怎么制作和生成，我们还是先结合帮助文档和官方示例来弄明白，seedkey的响应机制，然后在下章节再讲解怎么创建 SendKey DLL

• 本节文章基于仿真节点测试（无真实ECU）

• 阅读本文请有点耐心哈


• 软件环境:
  win10 x64
  visual studio 2019
  CANoe 11 x64

? CANoe官方示例解读

1?? 我们先把C:\Users\Public\Documents\Vector\CANoe\Sample Configurations 11.0.55\CAN\Diagnostics\UDSSystem 这个工程拷贝一份，不要破坏源码

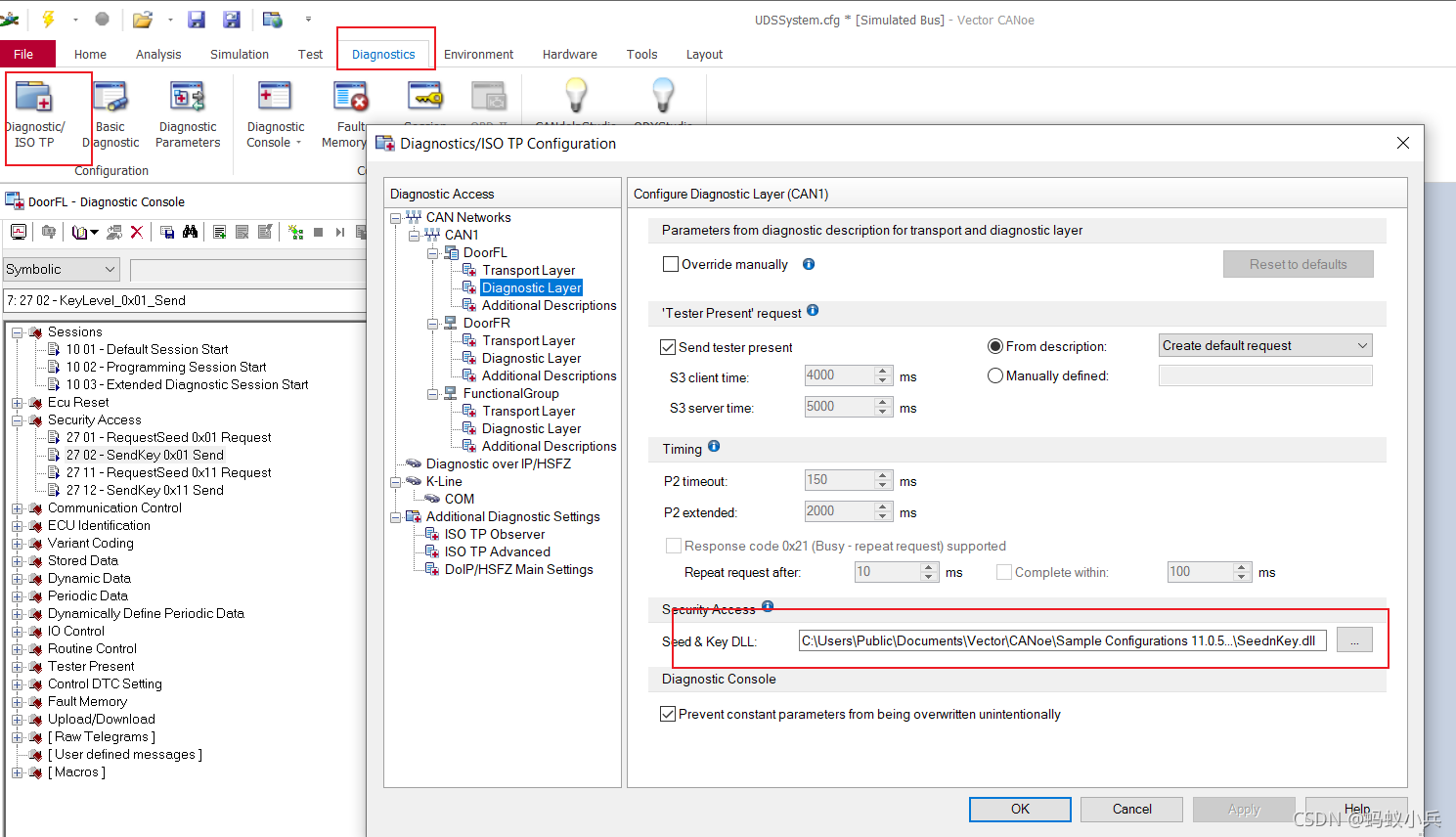

• 下图是打开示例工程，我们先看下DLL在哪里加载进来的

---

? 通过诊断控制台看seedkey响应机制

---

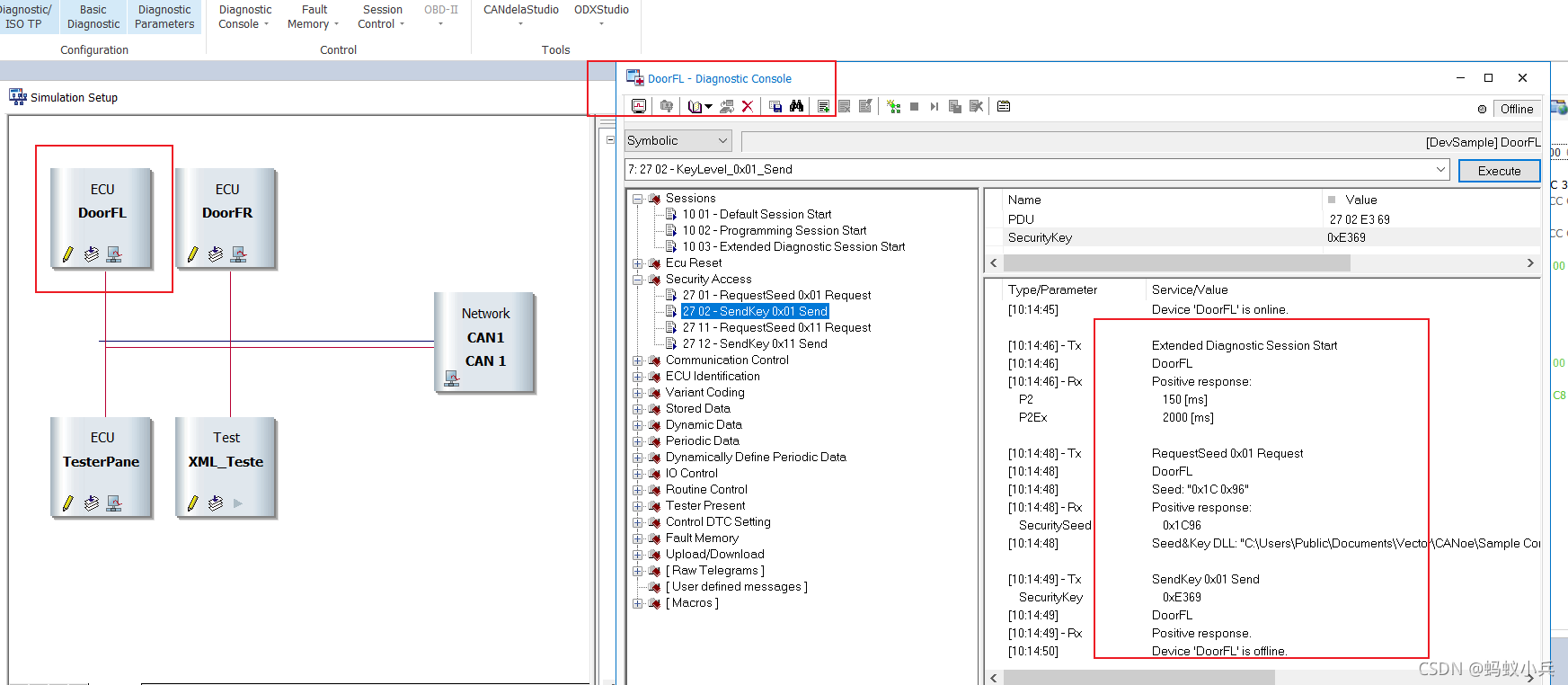

2?? 打开 DoorFL - Diagnostic console,顺序执行下面的指令看下输出结果，是能够正常解锁的

1. 进入拓展会话 10 03
2. 请求种子 27 01
3. 发送密钥 27 02

---

3?? DoorFL是仿真节点，这里没有实物ECU,所有诊断的响应都是仿真实现的。

• 我们看DoorFL.can 里面定义了很多的 on diagRequest XXX ,当我们在 DoorFL - Diagnostic console 发送方诊断的时候，就会触发这些on diagRequest 然后做出response

• 下面我把DoorFL.can 中对seed key的诊断响应代码贴出来，并且添加了一些打印信息,方便我们理解和观察

• 当我们从 DoorFL - Diagnostic console发送了 27 01请求种子的指令后，on diagRequest DoorFL.SeedLevel_0x01_Request事件会触发，然后下面代码会生成一个随机种子反回给 DoorFL - Diagnostic console，诊断控制台会根据seedkey.dll自动计算key,然后自动填写到27 02 xx xx xx ,等待用户发送。这是诊断控制台自己的机制

on diagRequest DoorFL.SeedLevel_0x01_Request
{
    diagResponse this resp;write("****** (27 01 reponse) is 11111 step exec ******");refreshS3Timer();if (ExtendedSession==@sysvar::%NODE_NAME%::CurrentSession || ProgrammingSession==@sysvar::%NODE_NAME%::CurrentSession) {
    gLastSecuritySeedLevel1=random(0x10000);write("****** return Seed is 0x%x ******",gLastSecuritySeedLevel1);diagSetParameter(resp, "SecuritySeed", gLastSecuritySeedLevel1); // Use 2-byte random value as seeddiagSendPositiveResponse(resp);}else {
    ResetSession();diagSendNegativeResponse(this, cNRC_ConditionsNotCorrectOrRequestSequenceError); }
}

---

4?? 在上一步用户 发送了 27 02 xx xx xx 后，on diagRequest DoorFL.KeyLevel_0x01_Send事件会触发，然后check key是否正确，正确就postival response 否则NRC

on diagRequest DoorFL.KeyLevel_0x01_Send
{
    diagResponse this resp;long securityKey, receivedKey;byte seedArray[2];byte keyArray[2];dword keyArraySize;write("****** (27 02 reponse) is 33333 step exec ******");  refreshS3Timer();if (ExtendedSession==@sysvar::%NODE_NAME%::CurrentSession || ProgrammingSession==@sysvar::%NODE_NAME%::CurrentSession) {
    seedArray[0]=(gLastSecuritySeedLevel1>>8)&0xFF;seedArray[1]=gLastSecuritySeedLevel1&0xFF;diagGenerateKeyFromSeed(seedArray, 2, 17, "", "", keyArray, 2, keyArraySize); // Use 2-byte random value as seedsecurityKey=keyArray[0];securityKey=(securityKey<<8) + keyArray[1];receivedKey=diagGetParameter(this, "SecurityKey");if (securityKey==receivedKey) {
    @sysvar::%NODE_NAME%::SecurityStatus=Unlocked;@sysvar::%NODE_NAME%::SecurityLevel=Unlocked_Level_1;diagSendPositiveResponse(resp);return;}}ResetSession();diagSendNegativeResponse(this, cNRC_InvalidKey);
}

---

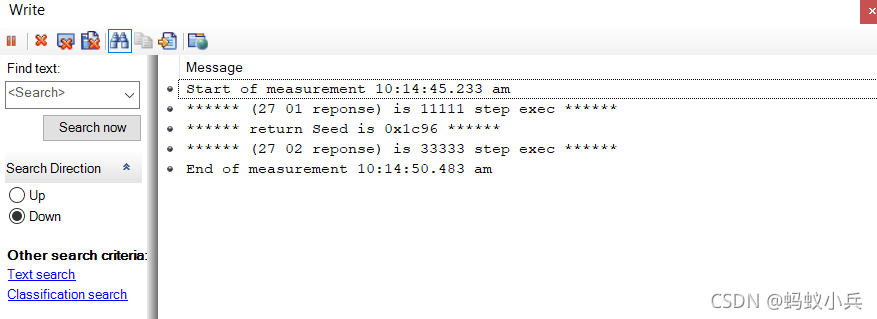

5?? 下面的打印结果是DoorFL.can中我们添加的打印信息。对比代码理解下。

---

? 通过 Network Node CAPL脚本 看seedkey响应机制

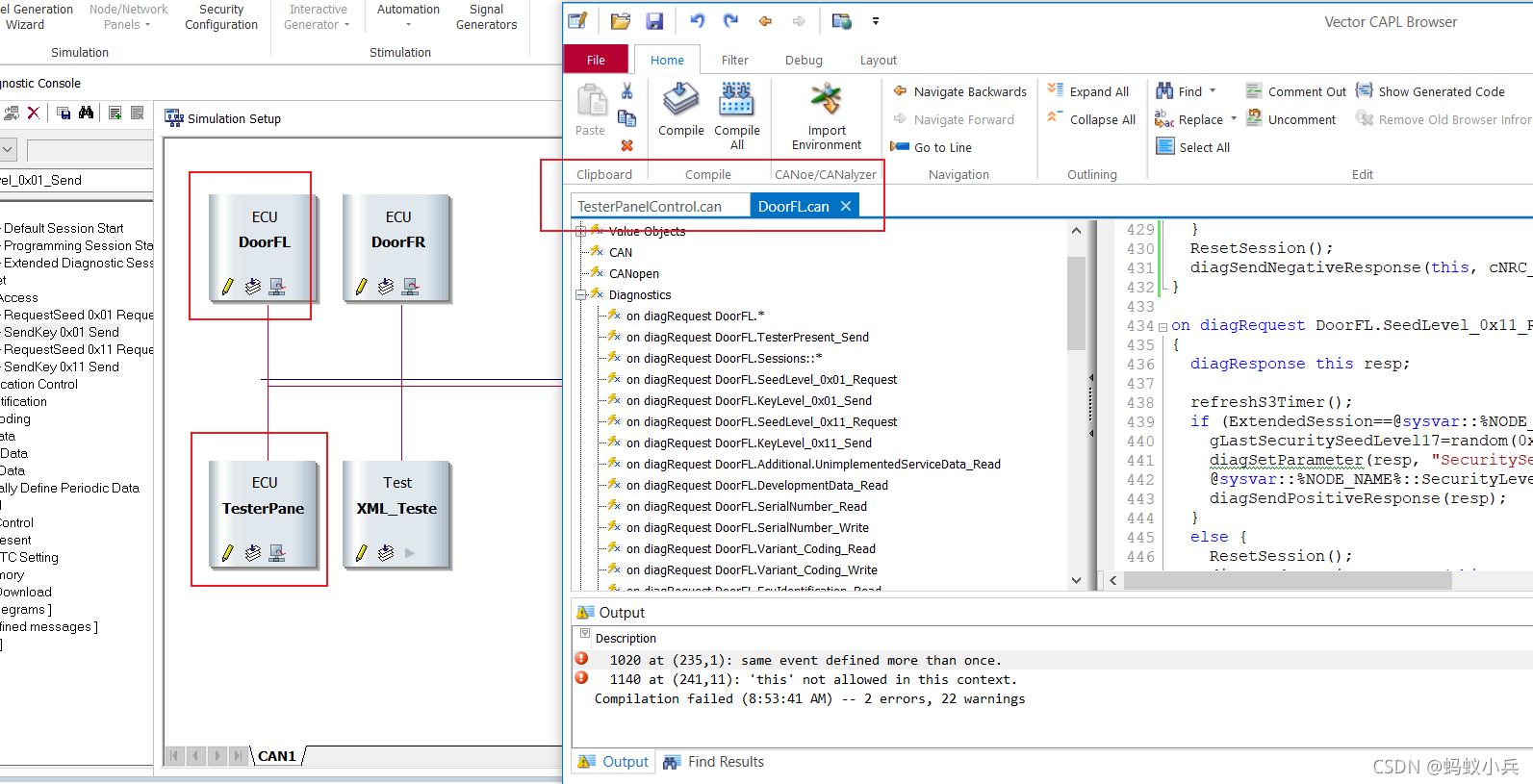

1?? 看下图创建一个节点TesterPanel ，我们不用诊断控制台发送诊断，我们在CAPL文件TesterPanelControl.can文件中通过诊断SendRequest() 发送种子请求，并在这个文件中处理 响应和生成key，并把key发送出去。

---

2?? 下面我们再把27 服务的整个响应机制写下来，具体代码，上一步骤贴出来过的，在这就拿掉了。

• 当我们在TesterPanelControl.can发送了 27 01请求种子的指令后， DoorFL.can:的on diagRequest DoorFL.SeedLevel_0x01_Request事件会触发，然后把种子reponse 回来，Door作为仿真ECU，这和上面的处理是一致的。
• 限于篇幅，具体内容就补贴出来了，可以参考源码

on diagRequest DoorFL.SeedLevel_0x01_Request
{

}

---

3?? Door仿真ECU返回种子后，会触发TesterPanelControl.can: 的 on diagResponse 事件，代码在这里通过 diagGenerateKeyFromSeed 函数生成key,然后以 27 02 xx xx xx 发送出去

on diagResponse DoorFL.SeedLevel_0x01_Request
{
    diagRequest DoorFL.KeyLevel_0x01_Send reqKeySend;diagRequest DoorFL.Variant_Coding_Write reqCodingWrite;word seed;word securityKey;byte seedArray[2];byte keyArray[2];dword keyActualSizeOut;seed=this.GetParameter("SecuritySeed");seedArray[1]=(seed>>8)&0xFF;seedArray[0]=seed&0xFF;diagGenerateKeyFromSeed(gECU, seedArray , 2, 1, "", "" , keyArray, elcount(keyArray), keyActualSizeOut); securityKey=(((word)keyArray[1])<<8) | keyArray[0];write("****** create key (27 02 send) is 22222 step exec ******");write("****** create key is 0x%x ******",securityKey);reqKeySend.SetParameter("SecurityKey", securityKey);// Checking on return values indicating an error when sending the requests or when receiving the responses was omitted here to simplify the examplereqKeySend.SendRequest();
}

---

4?? ，DoorFL.can: 收到发送了 27 02 xx xx xx 后，下面的事件会触发，然后check key 是否正确，正确就postival response 否则NRC，

• 限于篇幅，具体内容就补贴出来了，可以参考源码

on diagRequest DoorFL.KeyLevel_0x01_Send
{

}

---

5?? 我们在 TesterPanelControl.can: 文件中再添加 on key ‘a’,把种子请求诊断发出去，对比看下打印结果。

On key 'a' // unlock
{
    diagRequest DoorFL.SeedLevel_0x01_Request rqRequestSeed;rqRequestSeed.SendRequest();
}

---

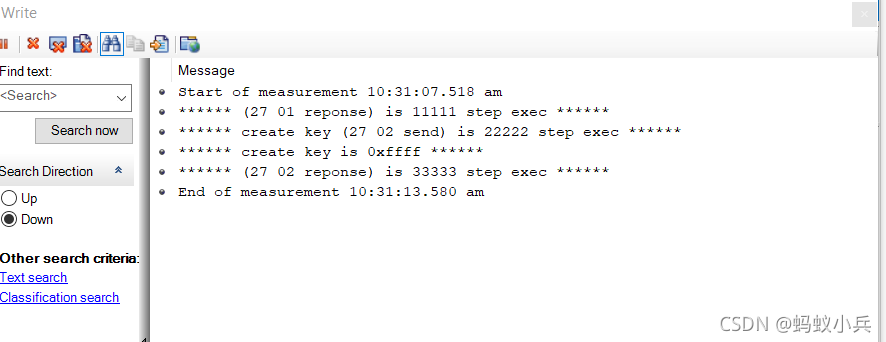

6?? 对比代码， 看下打印结果。

---

? 通过 seedkey的回调函数看响应机制

1?? 上面的两种方式其实同属一种类型，都是通过调用函数diagGenerateKeyFromSeed来生成的key。下面CANoe还提供了另外一种函数DiagStartGenerateKeyFromSeed当执行了这个函数，就会调用_Diag_GenerateKeyResult回调函数，携带这key

• 对比下面两个函数长得不同

• diagGenerateKeyFromSeed

• DiagStartGenerateKeyFromSeed

• 我们把TesterPanelControl.can:文件中的 on diagResponse DoorFL.SeedLevel_0x01_Request 注释掉，添加下面的回到函数代码：

on diagResponse DoorFL.SeedLevel_0x01_Request
{
    char gECU[20]="DoorFL";BYTE seed[2];int count;write("****** create key (27 02 send) is 22222 step exec ******");count = this.GetParameterRaw( "SecuritySeed", seed, elcount(seed));// _Diag_GetError is called when an error occursDiagStartGenerateKeyFromSeed( gECU,seed, elcount( seed), 1);
}_Diag_GenerateKeyResult( long result, BYTE computedKey[])
{
    diagRequest DoorFL.KeyLevel_0x01_Send reqKeySend;write("******* callback function is exec *******");if( 0 != result){
    write( "Error: computing key returned %d", result);return;}// Success, i.e. a key was computed, so send it to the ECUreqKeySend.SetParameterRaw( "SecurityKey", computedKey, elcount( computedKey));reqKeySend.SendRequest();
}
_Diag_GetError (char buffer[])
{
    //called if error in DiagGenerateKeyFromSeed occurswrite("Diagnostic Error: %s", buffer);
}On key 'a' // unlock
{
    diagRequest DoorFL.SeedLevel_0x01_Request rqRequestSeed;rqRequestSeed.SendRequest();
}

---

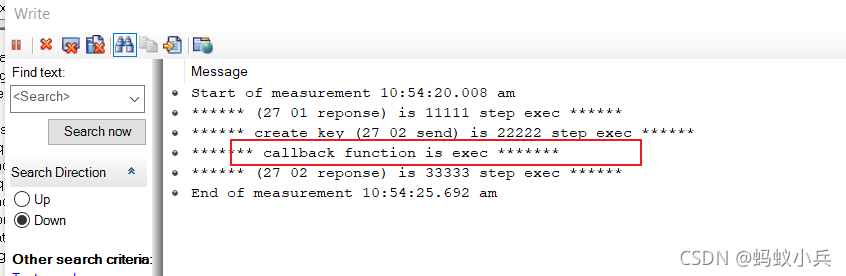

2?? 按键‘a’，对比代码观察打印结果，_Diag_GenerateKeyResult回调函数被执行了

---

3?? 这两个长得像的函数还有点不同点

• 当 diagGenerateKeyFromSeed 返回值非0的时候 就会自动触发 回调函_Diag_GetError
  而 DiagStartGenerateKeyFromSeed 报错的话，不会触发 _Diag_GetError
• 下面我们把DiagStartGenerateKeyFromSeed 相关代码在注释掉，把 on diagResponse DoorFL.SeedLevel_0x01_Request 代码放出来。

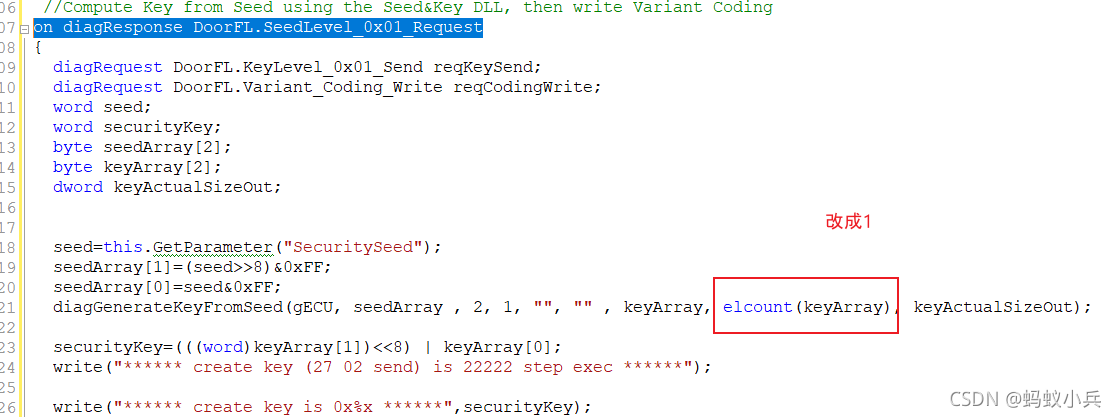

• 把按照下面贴图更改，改成1，

---

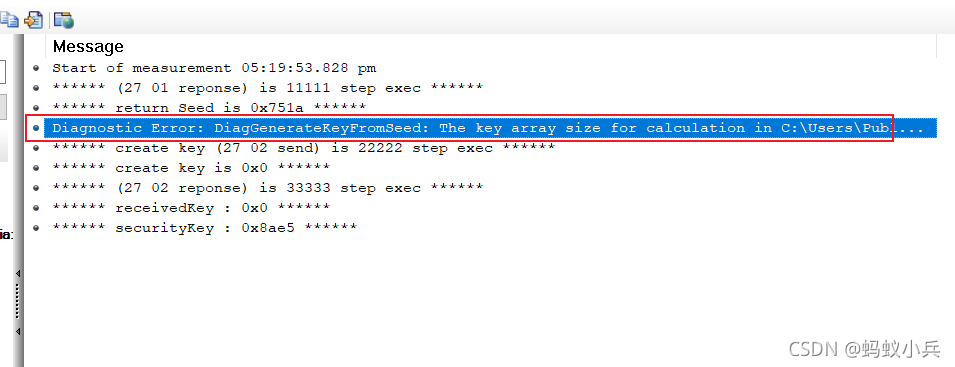

4?? -点击 按键‘a’测试看下结果， 根据打印结果我们看到，程序进入了_Diag_GetError 函数中。

---

? 通过XML Test Node CAPL脚本 看seedkey响应机制

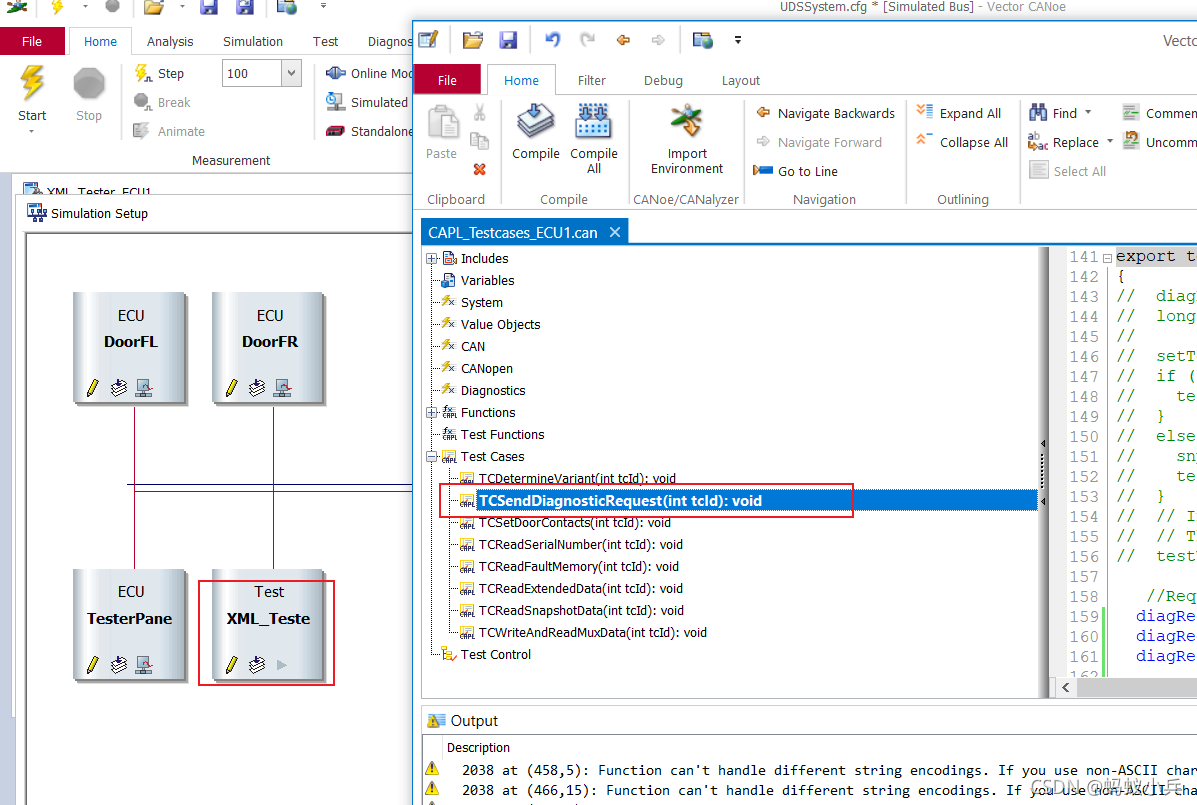

1?? 恰好这个工程跟也有个XML Test Node ,我就图个简单，在原来的case中直接修改，添加我们自己的seedkey 代码

---

2?? 添加的seedkey 代码如下，也添加一些打印信息，方便理解

export testcase TCSendDiagnosticRequest(int tcId)
{
    diagRequest DoorFL.SeedLevel_0x01_Request  rqRequestSeed;diagRequest  DoorFL.ExtendedDiagnosticSession_Start reqExtSession;diagRequest DoorFL.KeyLevel_0x01_Send reqKeySend;word seed;word securityKey;byte seedArray[2];byte keyArray[2];dword keyActualSizeOut;char gECU[20]="DoorFL";dword keyArraySize;DiagSendRequest(reqExtSession);TestWaitForDiagResponse(reqExtSession,100);rqRequestSeed.SendRequest();TestWaitForDiagResponse(rqRequestSeed,100);seed = diagGetRespParameter (rqRequestSeed,"SecuritySeed");  write("*********Get Response seed :%x *********",seed);seedArray[0]=(seed>>8)&0xFF;seedArray[1]=seed&0xFF;diagGenerateKeyFromSeed(gECU,seedArray, 2, 1, "", "", keyArray, 2, keyArraySize); // Use 2-byte random value as seedsecurityKey=keyArray[0];securityKey=(securityKey<<8) + keyArray[1];write("*********create key :%x *********",securityKey);reqKeySend.SetParameter("SecurityKey", securityKey);// Checking on return values indicating an error when sending the requests or when receiving the responses was omitted here to simplify the examplereqKeySend.SendRequest();}

---

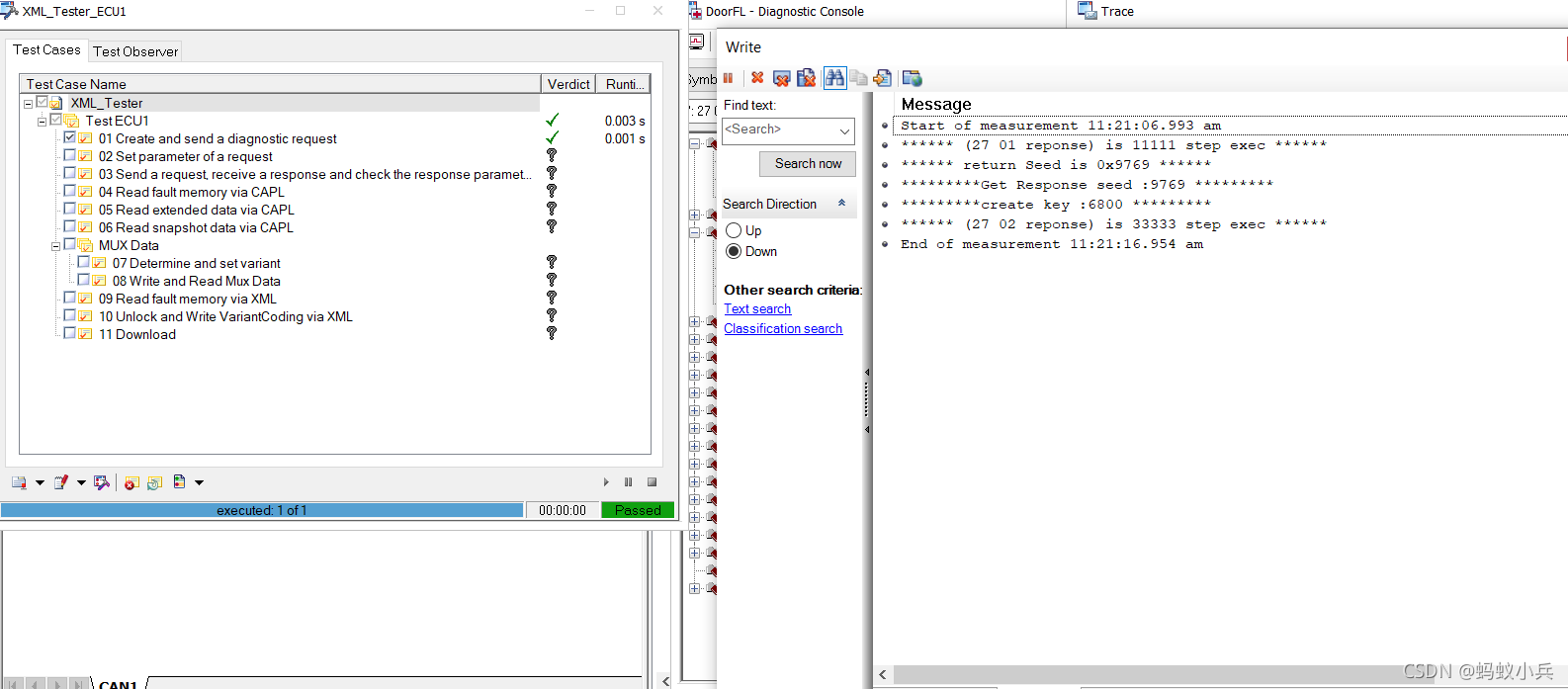

3?? ，观察打印结果

---

End

?总结

? 这节文章写的不好，内容有点多，而且有点绕了，小伙伴多担待哈。
