Capl编程xml标签语法(3) ——变量，环境变量，系统变量的操作

?相关文章

• ?Capl编程xml标签语法(1) —— Test Module/Test Group/Test Case

• ?Capl编程xml标签语法(2) —— 控制语句 if else 和 for循环

• ?Capl编程xml标签语法(3) ——变量，环境变量，系统变量的操作

• ?Capl编程xml标签语法(4) ——CAN报文周期检测/错误帧检测/信号改变检测。。。

?前言

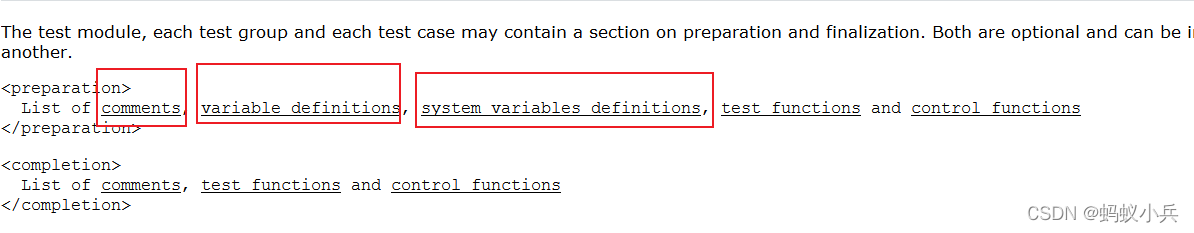

• ? 如下图，这一节我讲解下preparation 节点 下圈起来的三个节点。包括在report中添加comment ,以及在xml中定义和打印变量，系统变量。
• ?测试软硬件环境：
• Win10 x64
• CANoe 11 SP2 x64>

?XML中新建和读取变量

• 1?? help文档中关于XML中新建和读取变量，描述冗余且长，我就直接总结成代码，代码更加直观易懂

• 注意测试实在XML Test Node 类型的环境进行的。

<testmodule title="XML Debug" version="1.0"><testgroup title="测试分组（一）"><description>大家好，这是一个简单的XML 测试，这一行用中文，是想告诉大家，XML中只要不是变量或者CAPL脚本相关都是可以用中文的，但是一般情况，不常用中文，哈哈！</description><preparation><comment><text>用vardef可以定义一个变量</text></comment><vardef name="ggg" type="int" default="1">2</vardef ><comment><text>用varset可以给变量设置值</text></comment><varset name="ggg">67</varset><wait title="Wait" time="1s"/></preparation><testcase ident="tc001" title="读取变量">	<comment><text>用var可以读取变量值</text></comment><valuecomment>	<description>变量 ggg 的值为:</description>       <var name="ggg"/></valuecomment></testcase>	</testgroup>
</testmodule>

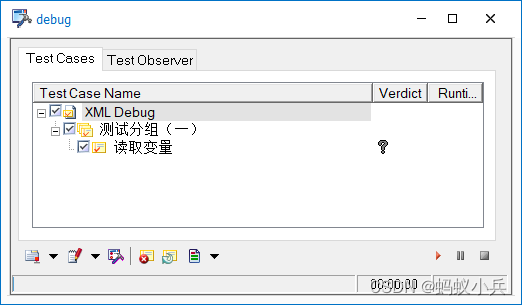

• 2?? Test Module 如下图所示

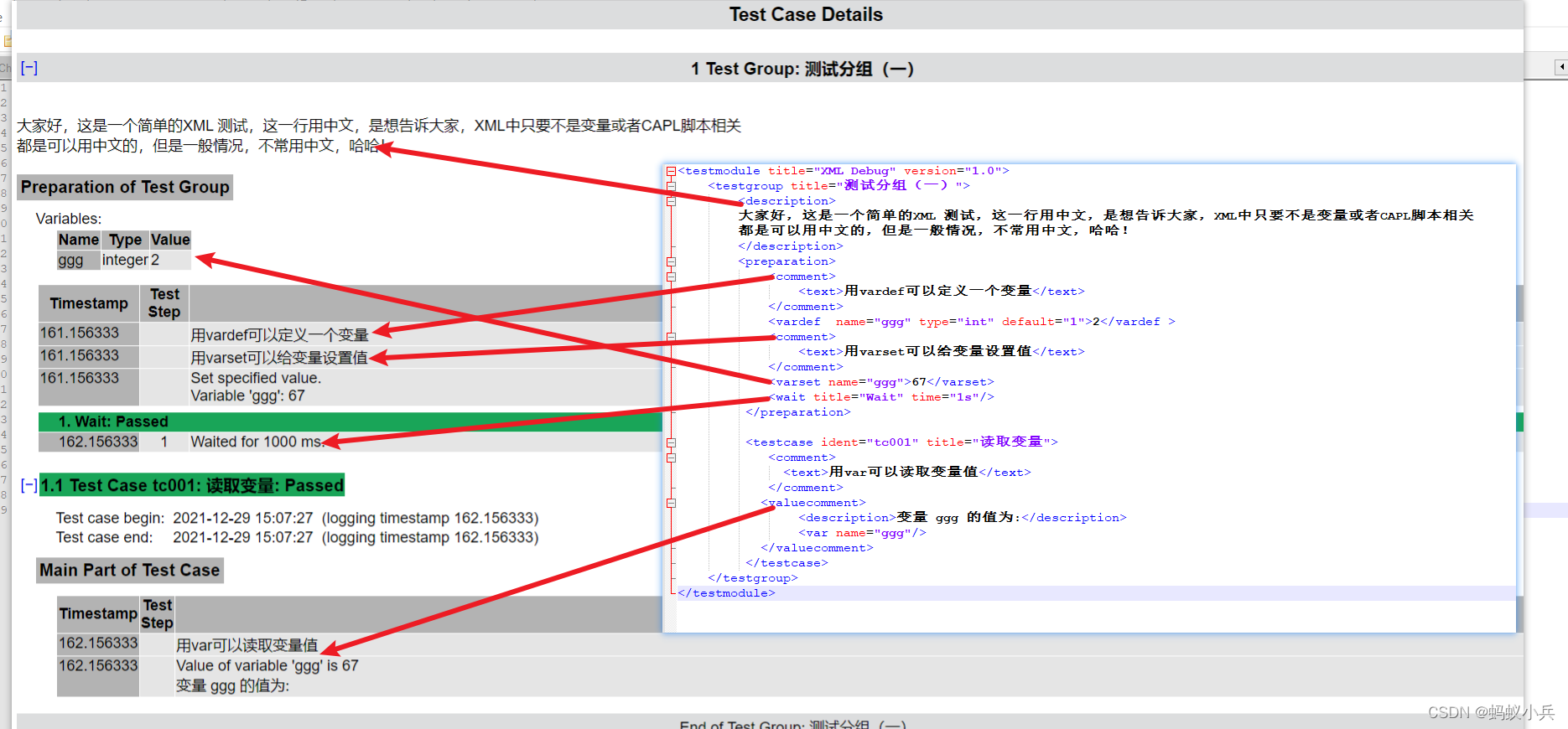

• 3??, 测试结果如下图，可以对比看下XML和输出。

? XML中新建和读取系统变量

• 1?? help文档中关于XML中新建和读取系统变量，描述冗余且长，我就直接总结成代码，代码更加直观易懂

• 注意测试实在XML Test Module 类型的环境进行的。

<testmodule title="XML Debug" version="1.0"><testgroup title="测试分组（一）"><description>大家好，这是一个简单的XML 测试，这一行用中文，是想告诉大家，XML中只要不是变量或者CAPL脚本相关都是可以用中文的，但是一般情况，不常用中文，哈哈！</description><preparation><vardef name="ggg" type="int" default="1">1</vardef ><sysvardef name="hhh" namespace="nmspace" type="int" default="2" min="0" max="100">1</sysvardef>			<varset name="ggg">67</varset><!-- 系统变量的读和设置必须被其它标签，比如set 和 initialize 标签包裹才行 --><set title="Set">			<sysvar name="hhh" namespace="nmspace">17</sysvar>				</set><wait title="Wait" time="1s"/></preparation><testcase ident="tc001" title="读取变量">	<valuecomment>	<description>变量 ggg 的值为:</description>       <var name="ggg"/></valuecomment><valuecomment>	<description>系统变量 hhh 的值为:</description>       <sysvar name="hhh" namespace="nmspace"/></valuecomment></testcase>	</testgroup>
</testmodule>

• 2?? Test Module 如下图所示

• 3?? 测试结果如下图，可以对比看下XML和输出。

• 4?? 在CANoe 工程环境中也是能够访问和观察导致在XML中定义的系统变量的。
