从零学习VH6501(二) —— Sequences 类的理解

? 相关文章

• ?从零学习VH650系列文章目录汇总，点击跳转?

• ?本章节内容演示源码下载，点击跳转?

---

?前言

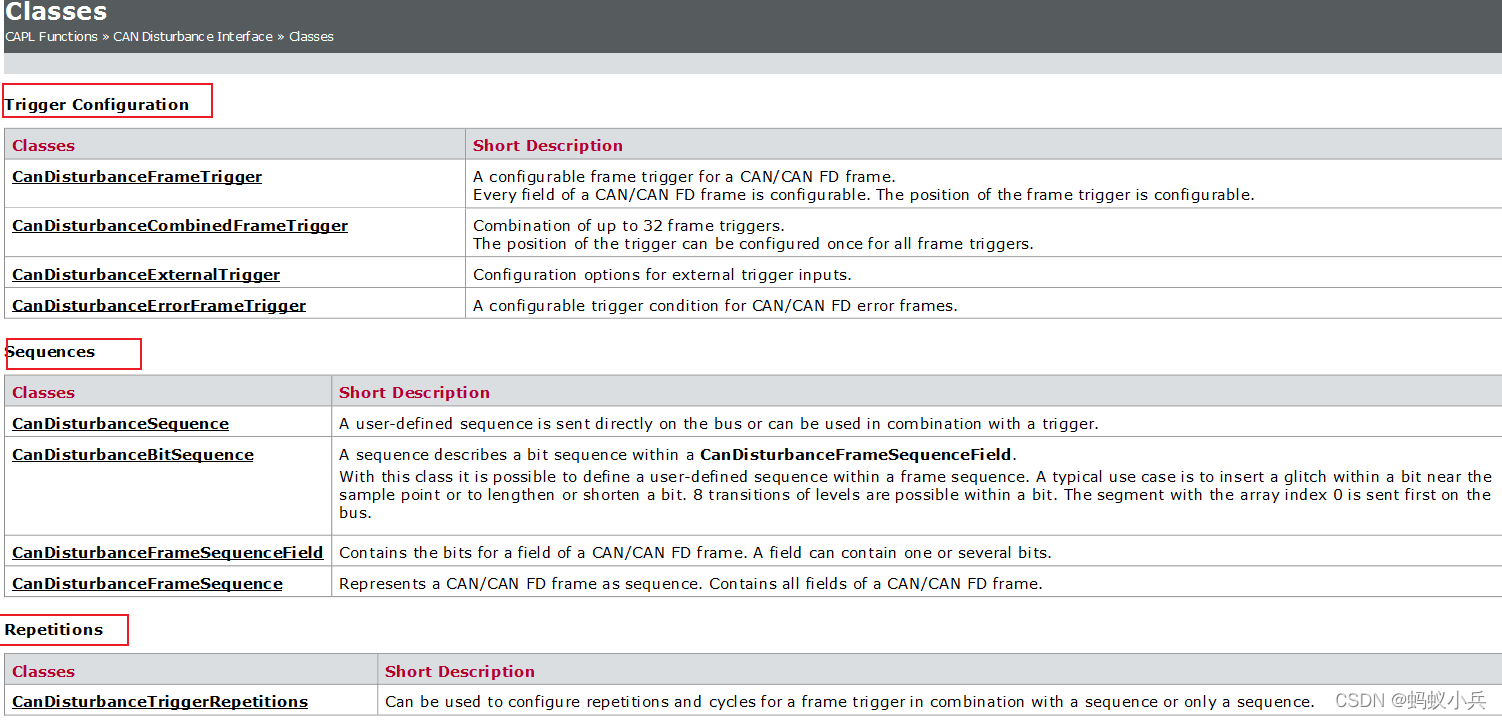

• ? 针对VH6501的操作，CAPL封装了如下几个类，下面我们就看下 Sequences 类
• ?演示软硬件环境 Win10 x64 ； CANoe 11 SP2 x64 ；VH6501 CAN Disturbance Interface


? 直接输出一个自定义的电平序列

1?? CanDisturbanceSequence ： 用户可以自定义的序列，可以直接发送到总线上

---

2?? 下面的这个脚本就是直接在总线上发送一个显性电平序列

• 下面的脚本是对总线干扰的代码行数最少的方式了。

testcase TC_01()
{
    CanDisturbanceSequence      sequence; //Object of sequencedword                       deviceID; //Device Id of disturbance interfacechar                        buffer[1024]; //text buffer for ToString methodint result;char temp[100];deviceID = 1;sequence.Clear();//configure a sequence 320 FPGA ticks long and send a recessive bit at the Ack slot bit on the bus. A FPGA tick is 6.25 ns long, which leads to a bit time of 2 ?sresult = sequence.AppendToSequence(320, 'd');//Configure the frame trigger and the sequence to the CAN Disturbance Device//Send the sequence immediately on the busresult = canDisturbanceTriggerNow(deviceID, sequence);snprintf(temp, elcount(temp), "时间戳：%f ;结果：%d ", timeNow()/100000.0,result);//方便队医trace和报告的时间戳testCaseComment(temp);
}

---

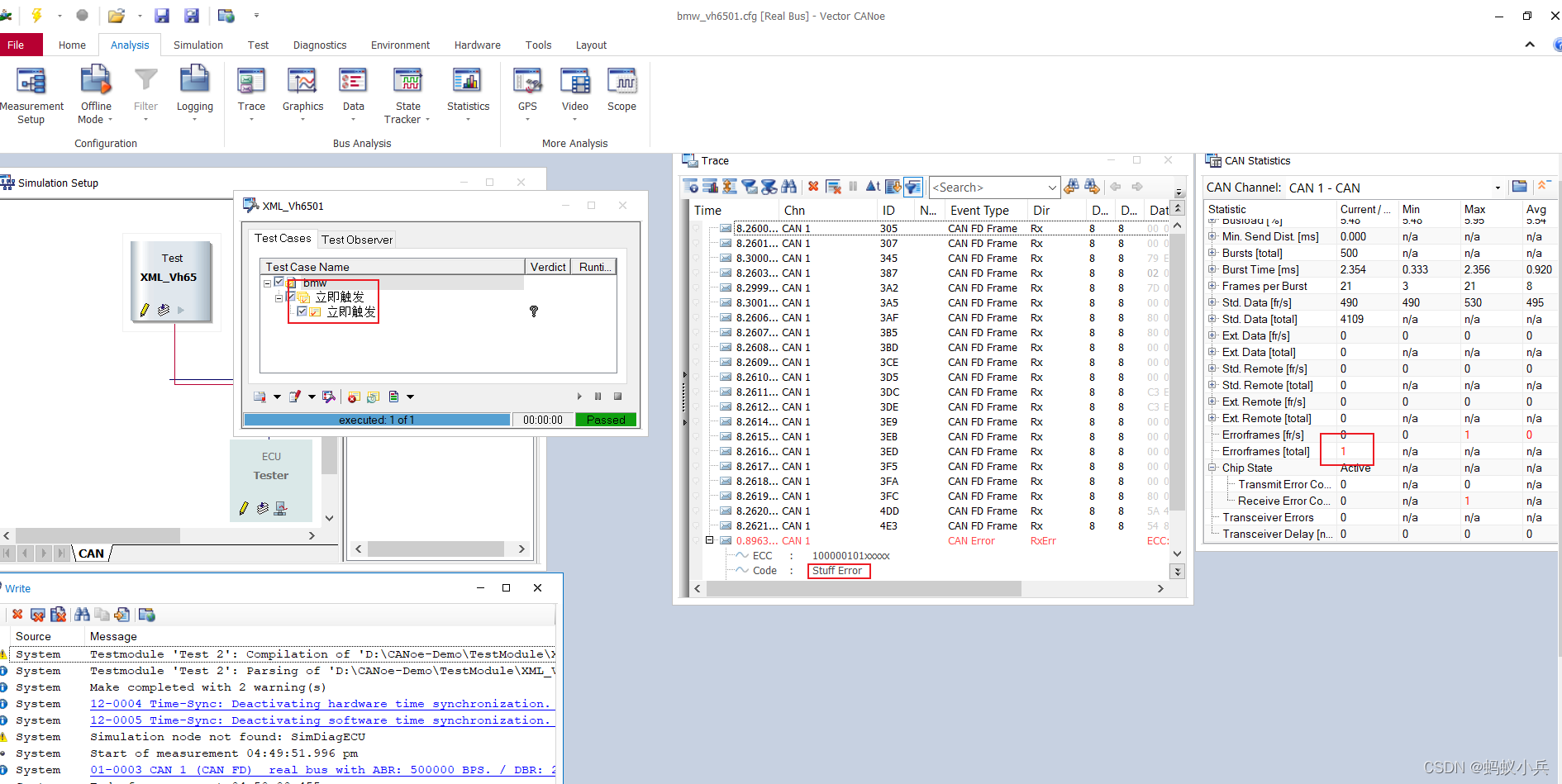

3?? 运行结果，可以看到trace上一条 stuff error 的报文报错

---

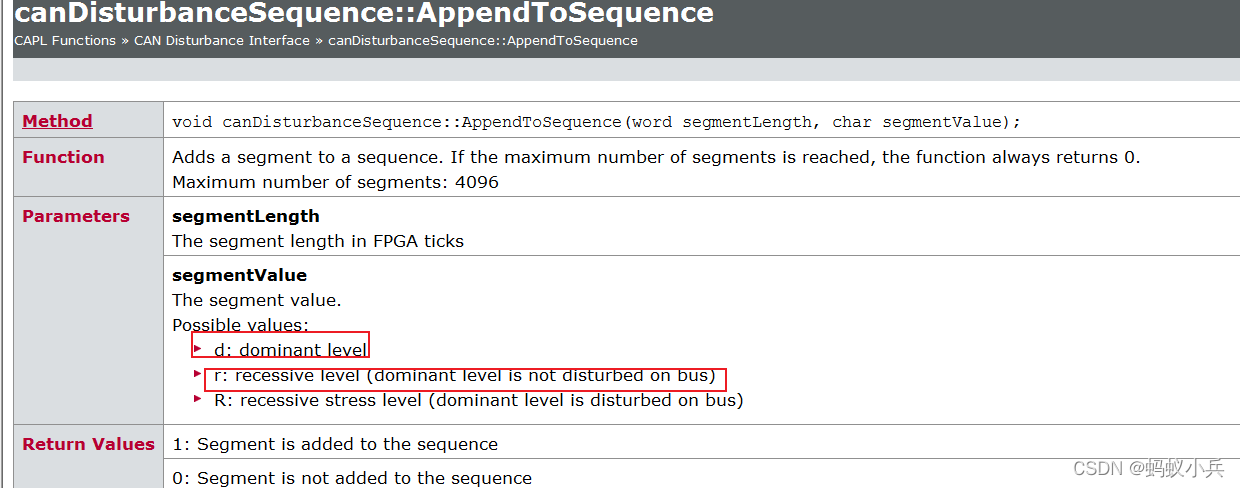

4?? 主要方法 AppendToSequence （）注解：

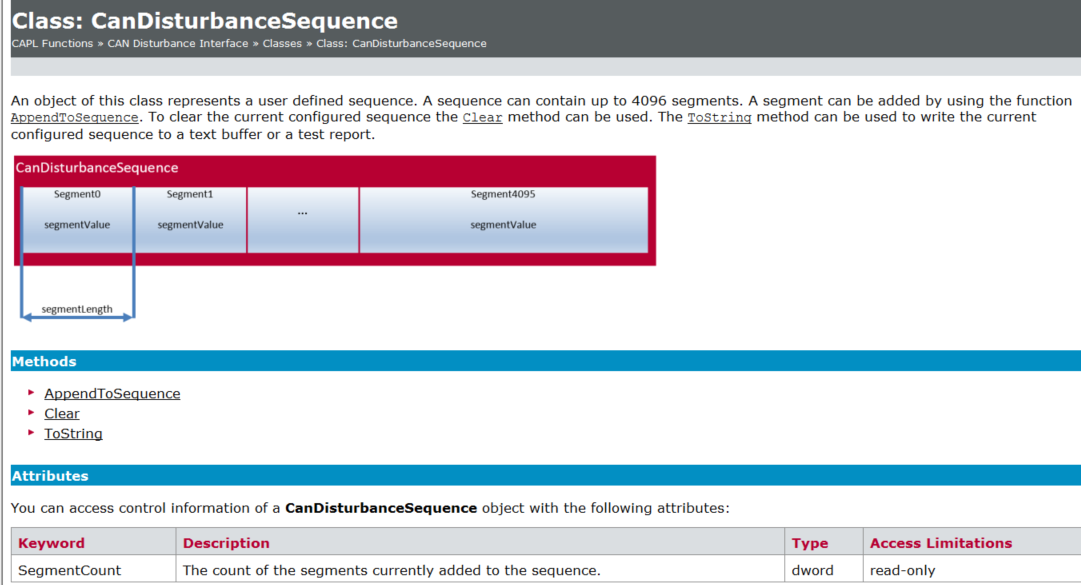

CanDisturbanceSequence 总共有三个方法；其它两个好理解，下面主要说AppendToSequence(添加要输出的序列)

---

下面的内容很对AppendToSequence 做详细解释。。。
下面的内容很重要。。。
下面的内容很重要。。。
下面的内容很重要。。。

AppendToSequence 方法有以下两个参数：

• segmentLength：干扰总线的时间，多少个 FPGA ticks，这一点我们要知道，VH6501的FPGA晶振是160M的，所以一个 FPGA ticks 周期 T0 = 1/160M = 6.25 ns（纳秒）
  代码中的 sequence.AppendToSequence(320, 'd'); 320 什么意思呢？因为我们CAN总线是500kb/s速率，所以周期位T1 = 1/500K = 2000 ns (纳秒) ; 而320 * 6.25 =2000 ，也就是说需要320个 FPGA ticks才能刚好干扰一个CAN bit 位。

• segmentValue ： d: 显性干扰 ，r是 隐性干扰

那又为什么？脚本中输出了这个序列 sequence.AppendToSequence(320, 'd'); ，就导致了stuff error（格式错误）了呢

总线空闲状态都是隐形电平，当收到一个显性电平（VH6501此处干扰导致），那么总线认为这个一个报文的起始帧，但是后面并没有真的报文的结构，所以总线报错，格式错误。（看下图的帧格式说明）
如果上面脚本设置了sequence.AppendToSequence(320, 'r');和设置了sequence.AppendToSequence(320, 'R');都不能导致总线错误的，不信的小伙伴可以尝试下。

---

---

?输出一个定义的报文到总线上

CanDisturbanceFrameSequence 类： 当满足触发条件后，将向总线上发送一帧定义的报文

---

1?? 下面的这个脚本就是直接在总线上发送一个报文ID为0x100的报文

testcase TC_02()
{
    canDisturbanceFrameSequence frameSequence;message 0x100               msgFrameSeq;dword                       deviceID; //Device Id of disturbance interfacelong                        result;char temp[100];deviceID = 1;//set message to sequencemsgFrameSeq.dlc = 4;frameSequence.SetMessage(deviceID, msgFrameSeq); result = canDisturbanceTriggerNow(deviceID, frameSequence); //output the sequence oncesnprintf(temp, elcount(temp), "时间戳：%f ;结果：%d ", timeNow()/100000.0,result);testCaseComment(temp);
}

---

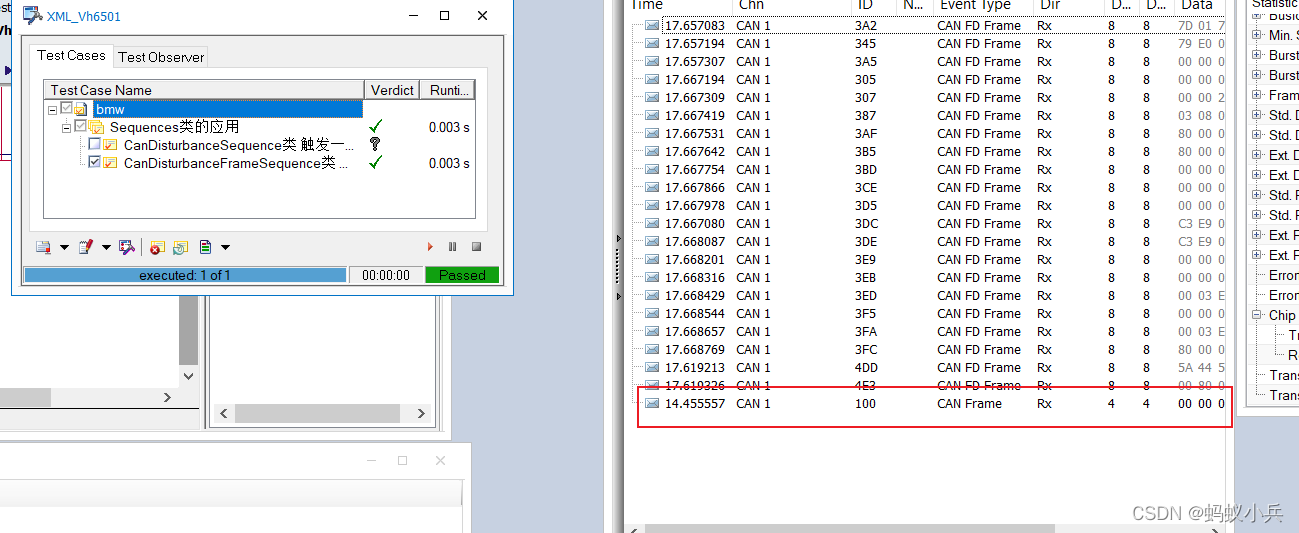

2?? 运行结果，可以看到trace上一条ID为0x100,DLC=4的报文。

---

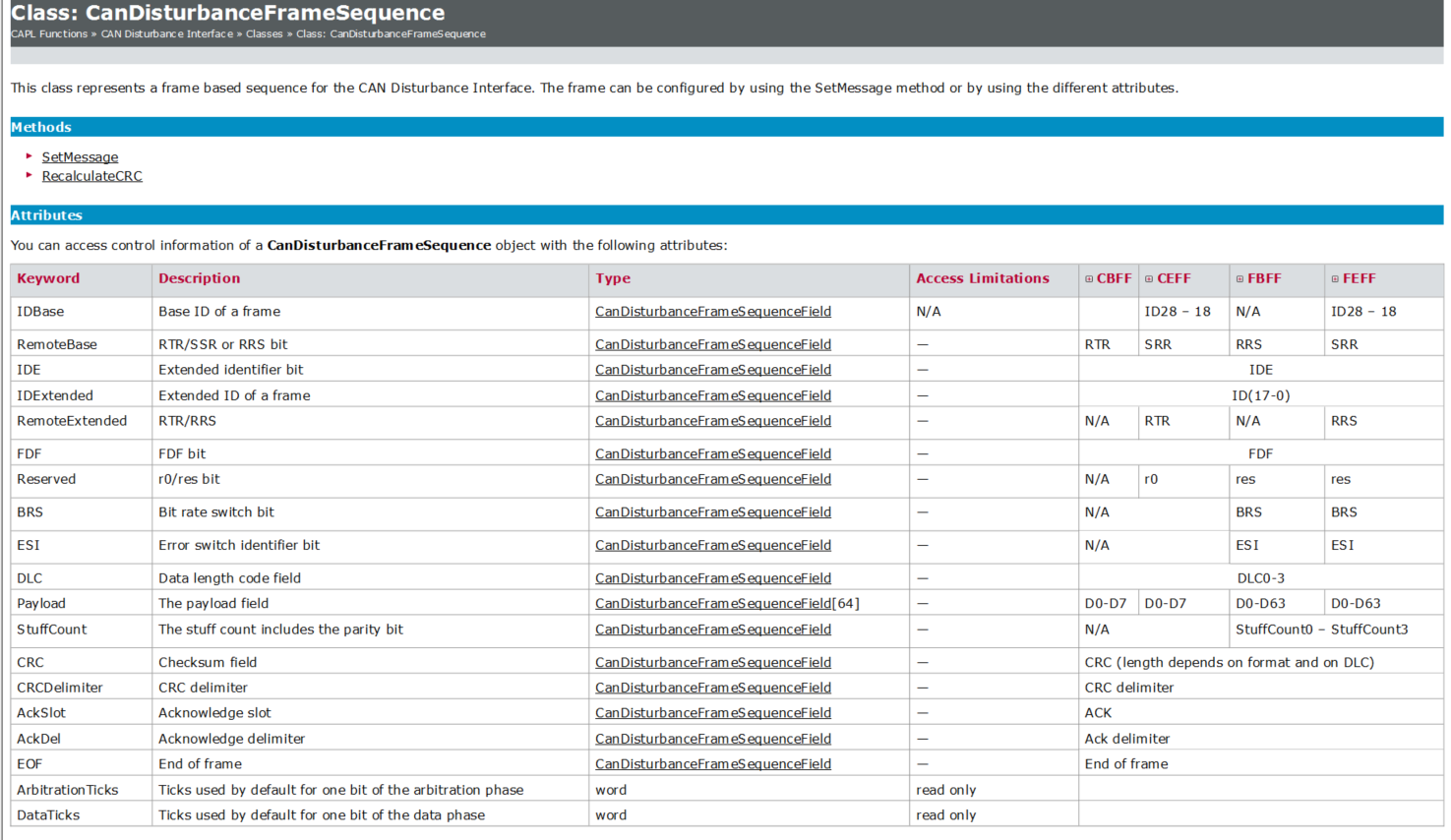

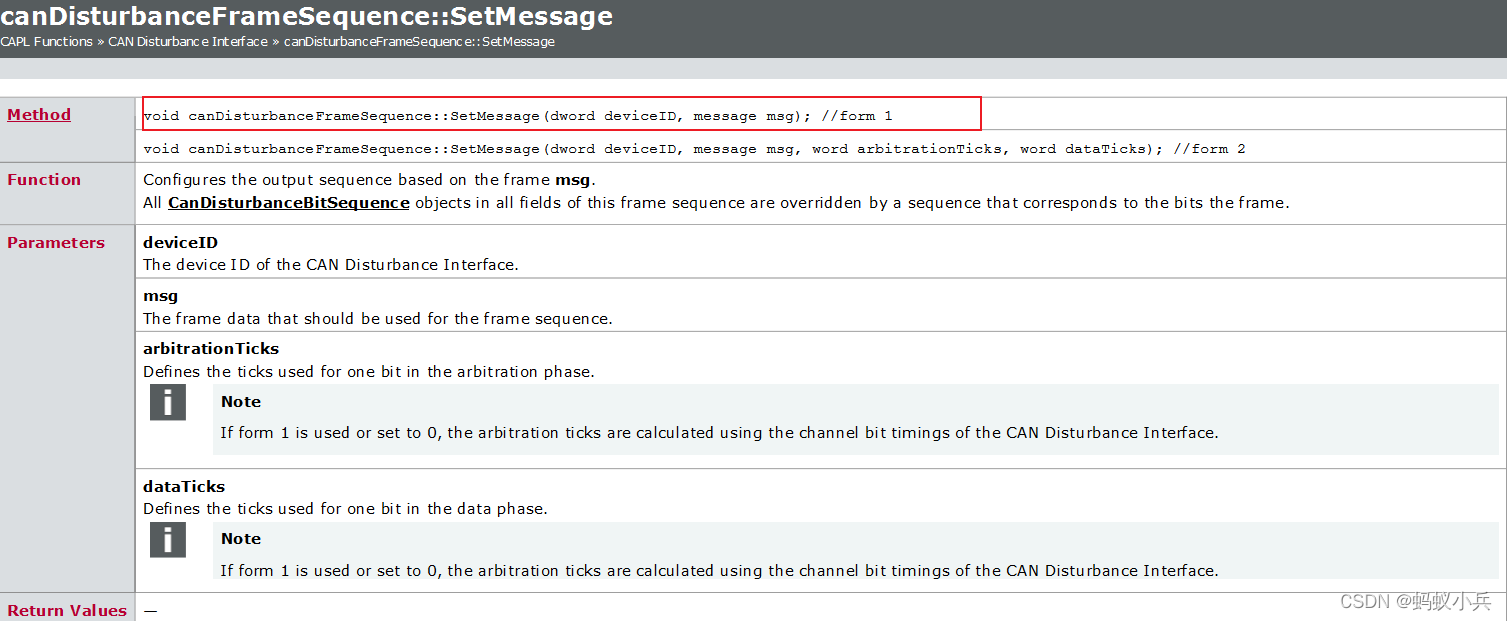

3?? 类方法 SetMessage （）注解：

设置当触发条件满足后，向总线上输出的报文。
这个方法还有一个重载的方法，form2 这个方法呢，还可以定义要触发报文的 仲裁段和数据段的bit 长度；比如我这里用的CAN速率是500kb/s ,也就是320个 FPGA ticks ; 如果我们使用form2 ,可以让这个触发报文的速率和我们的总线不同，当然这会导致总线错误

---

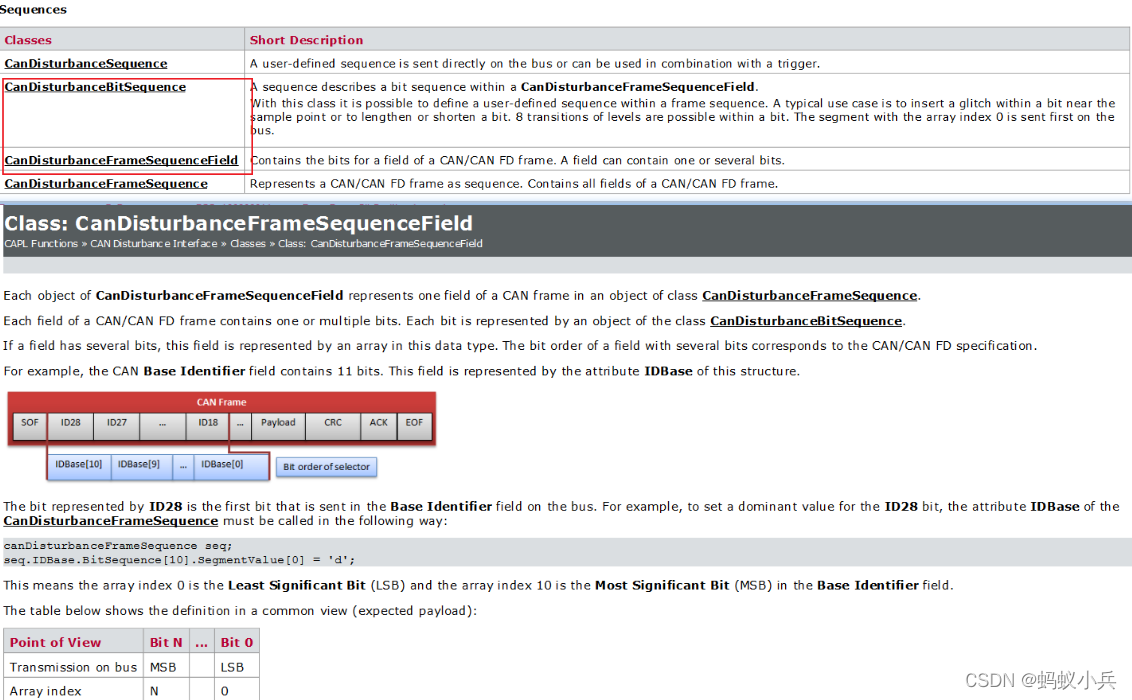

? Class: CanDisturbanceFrameSequenceField 和CanDisturbanceBitSequence

这两个类呢，是可以设置和访问到具体的CAN/CAN-FD 帧结构的具体每个bit的，因为用的少，下面通过一个case简单介绍下(暂时空缺，有好的case再填充)

---

End

?总结
