前几天配了台电脑，结果主板用的是技嘉G1.sniper B5 主板，处理器是i54570，本来就不大游戏，压根就没有配备显卡，到手一看，傻眼了，显示接口居然是标准HDMI接口，没有传说中的VGA，DVI，主板如图
这就是传说中的高端主板的显示链接HDMI。
1.什么是HDMI？
中文规范名称
HDMI 1.4版线缆共有5种类型，规范的标识方式分别为：
Standard HDMI Cable 中文规范名称：标准HDMI线（最高支持1080/60i）
Standard HDMI Cable with Ethernet 标准以太网HDMI线
Standard Automotive HDMI Cable 标准车用HDMI线
High Speed HDMI Cable 高速HDMI线 （支持1080p、DeepColor、3D）
High Speed HDMI Cable with Ethernet 高速以太网HDMI线
技术优势
HDMI不仅可以满足1080P的分辨率，还能支持DVD Audio等数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送，可以传送无压缩的音频信号及视频信号。HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数字音响与电视机。HDMI可以同时传送音频和影音信号。[1]
HDMI支持EDID、DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。
与DVI相比HDMI接口的体积更小，HDMI/DVI的线缆长度最佳距离均不超过8米。只要一条HDMI缆线，就可以取代最多13条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题。
详情百度： http://baike.baidu.com/view/50611.htm
2.什么是DVI？
DVI接口有3种类型5种规格，端子接口尺寸为39.5mm×15.13mm。
3大类包括：DVI－Analog（DVI-A）接口，DVI-Digital（DVI-D）接口，DVI-Integrated（DVI-I）接口。
5种规格包括DVI-A(12+5)、单连接DVI-D（18+1）、双连接DVI-D（24+1）、单连接DVI-I（18+5）、双连接DVI-I（24+5）。
DVI－Analog（DVI-A）接口（12+5）只传输模拟信号，实质就是 VGA模拟传输接口规格。当要将模拟信号D-Sub接头连接在显卡的DVI－I插座时，必须使用转换接头。转换接头连接显卡的插头，就是DVI-A接口。早期的大屏幕专业CRT中也能看见这种插头。
DVI-Digital（DVI-D）接口（18+1和24+1）是纯数字的接口，只能传输数字信号，不兼容模拟信号。所以，DVI-D的插座有18个或24个数字插针的插孔+ 1个扁形插孔。
接口种类 最大分辨率
VGA 2048x1536,60Hz
DVI-I单通道 1920x1200,60Hz
DVI-I双通道 2560x1600,60Hz/1920x1200,120Hz
DVI-D单通道 1920x1200,60Hz
DVI-D双通道 2560x1600,60Hz/1920x1080,120Hz
详情百度一下： http://baike.baidu.com/view/1297324.htm
3.什么是VGI？
原来的低端主板都是这样的吧呵呵！
很多人觉得只有HDMI接口才能进行高清信号的传输，但这是一个大家很容易进入的误区，因为通过VGA的连接同样可以显示1080P的图像，甚至分辨率可以达到更高，所以用它连接显示设备观看高清视频是没有问题的，而且虽然它是种模拟接口，但是由于VGA将视频信号分解为R、G、B三原色和HV行场信号进行传输，所以在传输中的损耗还是相当小的
详情见百度： http://baike.baidu.com/view/49926.htm
好吧，现在的问题是VGA、DVI、HDMI、DP哪个好？
首先在显示性能方面来说：DP＞HDMI＞DVI＞VGA
在价格方面来说价格也是这样的：DP＞HDMI＞DVI＞VGA
参考大神的作品：大家来找茬!DVI与VGA显示效果详细对比
http://diy.pconline.com.cn/display/reviews/0803/1246966.html
好吧现在来解决问题了VGA、DVI、HDMI怎么转换，如HDMI转换成VGA、DVI
当然是转换接头了，百度，淘宝，什么什么购物一大把！
随便搜素了一个给大家参考
好吧，终于搞定了接头问题了，那么用HDMI转换成VGA、DVI会有图像会有损失吗？答案是肯定的，
忠告：最好是选择跟主板、显卡相对应的视频接口的显示器，有HDMI接口就用HDMI显示器，有啥用啥，实在不行降级使用（不推荐）。当然一般，VGA、DVI接口的显示器比VGA一个口的显示器贵100多大米，高端点的显示器一般是HDMI接口和DVI接口。还有VGA、DVI、HDMI，DP全口的神器级别的显示器（如明基BL2410PT）。DP一般用于专业显示器接口，还有苹果的设备，常规点的一般是VGA、DVI、HDMI接口。
补充一下：还有一种显示端口DP口，全称DisplayPort
普及一下： http://baike.baidu.com/view/1381760.htm
那DP接口和HDMI接口到底有什么不同之处呢？
1：带宽 在DP标准制定初期也就是DisplayPort 1.0标准发布之时就把DP端口的视放带宽就高达10.8Gb/s，而HDMI初期所拥有的带宽才4.95Gb/s，即使是目前的HDMI最新标准也只有10.2Gb/s和DP接口相比还有一定的差距。理论上视放带宽越高，传输的数据量就越大，所以DP端口可以传输高于1080P的高清晰度视频信号，现在官方表示DisplayPort可支持WQXGA+(2560×1600)、QXGA(2048×1536)等分辨率及30/36bit(每原色10/12bit)的色深，充足的带宽保证了今后大尺寸显示设备对更高分辨率的需求。在未来DisplayPort将采用新的2X速率标准(21.6Gbps)，这样未来像4倍1080P全高清清晰度的3840X2160，甚至是7680X4320这样的超高清图像DP端口应该也能轻松应付！
2：集成 和HDMI一样，DisplayPort也允许音频与视频信号共用一条线缆传输，支持多种高质量数字音频。但比HDMI更先进的是，DisplayPort在一条线缆上还可实现更多的功能。在四条主传输通道之外，DisplayPort还提供了一条功能强大的辅助通道。该辅助通道的传输带宽为1Mbps，最高延迟仅为500μs，可以直接作为语音、视频等低带宽数据的传输通道，另外也可用于无延迟的游戏控制。可见，DisplayPort可以实现对周边设备最大程度的整合、控制。
3：兼容 HDMI采用了MDS(最小化传输差分信号)信号传输技术，图像传输前数字信号必须经过TMDS电路转换为TMDS信号。而采用DisplayPort，数字信号可直接输出，不需要TMDS转换电路。不仅如此，DisplayPort同样可简化LCD内部设计。因为DVI、HDMI不能直接驱动时序控制器，所以VGA或TMDS信号输入LCD后，必须转换成LVDS信号。相比之下，DisplayPort则实现了与面板的集成，可直接驱动面板进行显示，精简了LVDS转换电路。 在平板电视领域，DisplayPort也有令人心动之处。为了传输DVI、HDMI、S端子等不同信号，现有平板电视的电路结构要求主板和输入单元之间架设多条独立的连接线。而使用DisplayPort后，仅需一条连接线就可以把所有信号输入到主板的视频处理器，主板设计难度降低了，成本也大为削减。
4：扩展性 现在的DisplayPort标准只支持一条音频流传输，但DisplayPort具备高度的可扩展特性，要让它同时传输多条视频或音频流并不是一件困难的事情。画中画、分屏显示功能对于DisplayPort而言就是“小菜一碟”，一条DisplayPort连接线最高可支持6条1080i或3条1080p视频流。
5：安全 在版权保护方面DP也制定了一套十分缜密的方案。它没有像HDMI端口采用HDCP数字版权保护协议，而是使用Philips为DisplayPort制订的一套内容防拷协议AES技术，该技术基于128位高速加密引擎，采用标准密钥交换方法，支持标准的RSA认证，提供高达2048位的密钥长度，保护技术比HDMI的HDCP更加可靠。当然，DisplayPort的架构更富弹性，厂商也可根据需要选择其他内容保护协议。
这就是传说中的高端主板的显示链接HDMI。
1.什么是HDMI？
中文规范名称
HDMI 1.4版线缆共有5种类型，规范的标识方式分别为：
Standard HDMI Cable 中文规范名称：标准HDMI线（最高支持1080/60i）
Standard HDMI Cable with Ethernet 标准以太网HDMI线
Standard Automotive HDMI Cable 标准车用HDMI线
High Speed HDMI Cable 高速HDMI线 （支持1080p、DeepColor、3D）
High Speed HDMI Cable with Ethernet 高速以太网HDMI线
技术优势
HDMI不仅可以满足1080P的分辨率，还能支持DVD Audio等数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送，可以传送无压缩的音频信号及视频信号。HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数字音响与电视机。HDMI可以同时传送音频和影音信号。[1]
HDMI支持EDID、DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。
与DVI相比HDMI接口的体积更小，HDMI/DVI的线缆长度最佳距离均不超过8米。只要一条HDMI缆线，就可以取代最多13条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题。
详情百度： http://baike.baidu.com/view/50611.htm
2.什么是DVI？
DVI接口有3种类型5种规格，端子接口尺寸为39.5mm×15.13mm。
3大类包括：DVI－Analog（DVI-A）接口，DVI-Digital（DVI-D）接口，DVI-Integrated（DVI-I）接口。
5种规格包括DVI-A(12+5)、单连接DVI-D（18+1）、双连接DVI-D（24+1）、单连接DVI-I（18+5）、双连接DVI-I（24+5）。
DVI－Analog（DVI-A）接口（12+5）只传输模拟信号，实质就是 VGA模拟传输接口规格。当要将模拟信号D-Sub接头连接在显卡的DVI－I插座时，必须使用转换接头。转换接头连接显卡的插头，就是DVI-A接口。早期的大屏幕专业CRT中也能看见这种插头。
DVI-Digital（DVI-D）接口（18+1和24+1）是纯数字的接口，只能传输数字信号，不兼容模拟信号。所以，DVI-D的插座有18个或24个数字插针的插孔+ 1个扁形插孔。
接口种类 最大分辨率
VGA 2048x1536,60Hz
DVI-I单通道 1920x1200,60Hz
DVI-I双通道 2560x1600,60Hz/1920x1200,120Hz
DVI-D单通道 1920x1200,60Hz
DVI-D双通道 2560x1600,60Hz/1920x1080,120Hz
详情百度一下： http://baike.baidu.com/view/1297324.htm
3.什么是VGI？
原来的低端主板都是这样的吧呵呵！
很多人觉得只有HDMI接口才能进行高清信号的传输，但这是一个大家很容易进入的误区，因为通过VGA的连接同样可以显示1080P的图像，甚至分辨率可以达到更高，所以用它连接显示设备观看高清视频是没有问题的，而且虽然它是种模拟接口，但是由于VGA将视频信号分解为R、G、B三原色和HV行场信号进行传输，所以在传输中的损耗还是相当小的
详情见百度： http://baike.baidu.com/view/49926.htm
好吧，现在的问题是VGA、DVI、HDMI、DP哪个好？
首先在显示性能方面来说：DP＞HDMI＞DVI＞VGA
在价格方面来说价格也是这样的：DP＞HDMI＞DVI＞VGA
参考大神的作品：大家来找茬!DVI与VGA显示效果详细对比
http://diy.pconline.com.cn/display/reviews/0803/1246966.html
好吧现在来解决问题了VGA、DVI、HDMI怎么转换，如HDMI转换成VGA、DVI
当然是转换接头了，百度，淘宝，什么什么购物一大把！
随便搜素了一个给大家参考
好吧，终于搞定了接头问题了，那么用HDMI转换成VGA、DVI会有图像会有损失吗？答案是肯定的，
忠告：最好是选择跟主板、显卡相对应的视频接口的显示器，有HDMI接口就用HDMI显示器，有啥用啥，实在不行降级使用（不推荐）。当然一般，VGA、DVI接口的显示器比VGA一个口的显示器贵100多大米，高端点的显示器一般是HDMI接口和DVI接口。还有VGA、DVI、HDMI，DP全口的神器级别的显示器（如明基BL2410PT）。DP一般用于专业显示器接口，还有苹果的设备，常规点的一般是VGA、DVI、HDMI接口。
补充一下：还有一种显示端口DP口，全称DisplayPort
普及一下： http://baike.baidu.com/view/1381760.htm
那DP接口和HDMI接口到底有什么不同之处呢？
1：带宽 在DP标准制定初期也就是DisplayPort 1.0标准发布之时就把DP端口的视放带宽就高达10.8Gb/s，而HDMI初期所拥有的带宽才4.95Gb/s，即使是目前的HDMI最新标准也只有10.2Gb/s和DP接口相比还有一定的差距。理论上视放带宽越高，传输的数据量就越大，所以DP端口可以传输高于1080P的高清晰度视频信号，现在官方表示DisplayPort可支持WQXGA+(2560×1600)、QXGA(2048×1536)等分辨率及30/36bit(每原色10/12bit)的色深，充足的带宽保证了今后大尺寸显示设备对更高分辨率的需求。在未来DisplayPort将采用新的2X速率标准(21.6Gbps)，这样未来像4倍1080P全高清清晰度的3840X2160，甚至是7680X4320这样的超高清图像DP端口应该也能轻松应付！
2：集成 和HDMI一样，DisplayPort也允许音频与视频信号共用一条线缆传输，支持多种高质量数字音频。但比HDMI更先进的是，DisplayPort在一条线缆上还可实现更多的功能。在四条主传输通道之外，DisplayPort还提供了一条功能强大的辅助通道。该辅助通道的传输带宽为1Mbps，最高延迟仅为500μs，可以直接作为语音、视频等低带宽数据的传输通道，另外也可用于无延迟的游戏控制。可见，DisplayPort可以实现对周边设备最大程度的整合、控制。
3：兼容 HDMI采用了MDS(最小化传输差分信号)信号传输技术，图像传输前数字信号必须经过TMDS电路转换为TMDS信号。而采用DisplayPort，数字信号可直接输出，不需要TMDS转换电路。不仅如此，DisplayPort同样可简化LCD内部设计。因为DVI、HDMI不能直接驱动时序控制器，所以VGA或TMDS信号输入LCD后，必须转换成LVDS信号。相比之下，DisplayPort则实现了与面板的集成，可直接驱动面板进行显示，精简了LVDS转换电路。 在平板电视领域，DisplayPort也有令人心动之处。为了传输DVI、HDMI、S端子等不同信号，现有平板电视的电路结构要求主板和输入单元之间架设多条独立的连接线。而使用DisplayPort后，仅需一条连接线就可以把所有信号输入到主板的视频处理器，主板设计难度降低了，成本也大为削减。
4：扩展性 现在的DisplayPort标准只支持一条音频流传输，但DisplayPort具备高度的可扩展特性，要让它同时传输多条视频或音频流并不是一件困难的事情。画中画、分屏显示功能对于DisplayPort而言就是“小菜一碟”，一条DisplayPort连接线最高可支持6条1080i或3条1080p视频流。
5：安全 在版权保护方面DP也制定了一套十分缜密的方案。它没有像HDMI端口采用HDCP数字版权保护协议，而是使用Philips为DisplayPort制订的一套内容防拷协议AES技术，该技术基于128位高速加密引擎，采用标准密钥交换方法，支持标准的RSA认证，提供高达2048位的密钥长度，保护技术比HDMI的HDCP更加可靠。当然，DisplayPort的架构更富弹性，厂商也可根据需要选择其他内容保护协议。
可以参考：http://bbs.shendu.com/thread-2555995-1-1.html

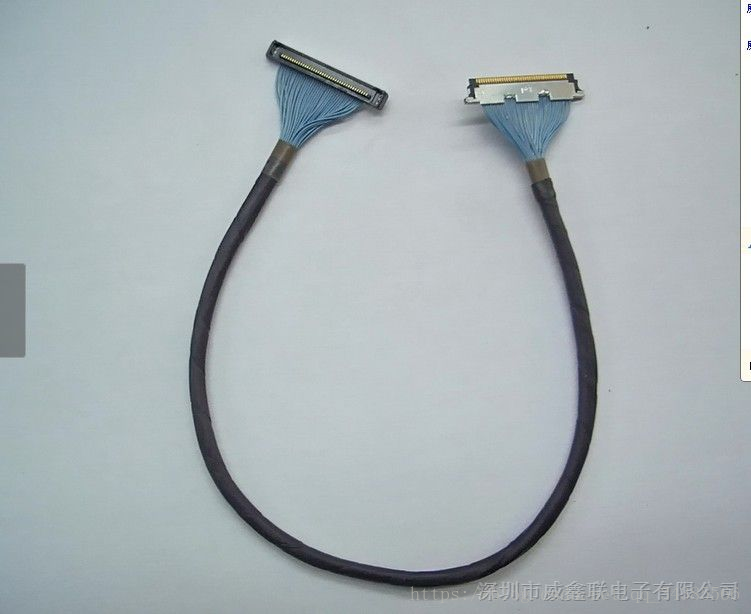

LVDS介绍
LVDS（Low Voltage Differential Signaling)即低压差分信号传输，是一种满足当今高性能数据传输应用的新型技术。由于其可使系统供电电压低至 2V，因此它还能满足未来应用的需要。此技术基于 ANSI/TIA/EIA-644 LVDS 接口标准。 LVDS 技术拥有 330mV 的低压差分信号 (250mV MIN and 450mV MAX) 和快速过渡时间。 这可以让产品达到自 100 Mbps 至超过 1 Gbps 的高数据速率。此外，这种低压摆幅可以降低功耗消散，同时具备差分传输的优点。
