前言

流式聚合(streaming aggregation)是我们编写实时业务逻辑时非常常见的场景，当然也比较容易出现各种各样的性能问题。Flink SQL使得用户可以通过简单的聚合函数和GROUP BY子句实现流式聚合，同时也内置了一些优化机制来解决部分case下可能遇到的瓶颈。本文对其中常用的Mini-Batch做个简要的介绍，顺便从源码看一看它的实现思路。

注意：截至当前版本，Flink SQL的流式聚合优化暂时对窗口聚合(即GROUP BY TUMBLE/HOP/SESSION)无效，仅对纯无界流上的聚合有效。

Mini-Batch概述

Flink SQL中的Mini-Batch概念与Spark Streaming有些类似，即微批次处理。

在默认情况下，聚合算子对摄入的每一条数据，都会执行“读取累加器状态→修改状态→写回状态”的操作。如果数据流量很大，状态操作的overhead也会随之增加，影响效率(特别是RocksDB这种序列化成本高的Backend)。开启Mini-Batch之后，摄入的数据会攒在算子内部的buffer中，达到指定的容量或时间阈值后再做聚合逻辑。这样，一批数据内的每个key只需要执行一次状态读写。如果key的量相对比较稀疏，优化效果更加明显。

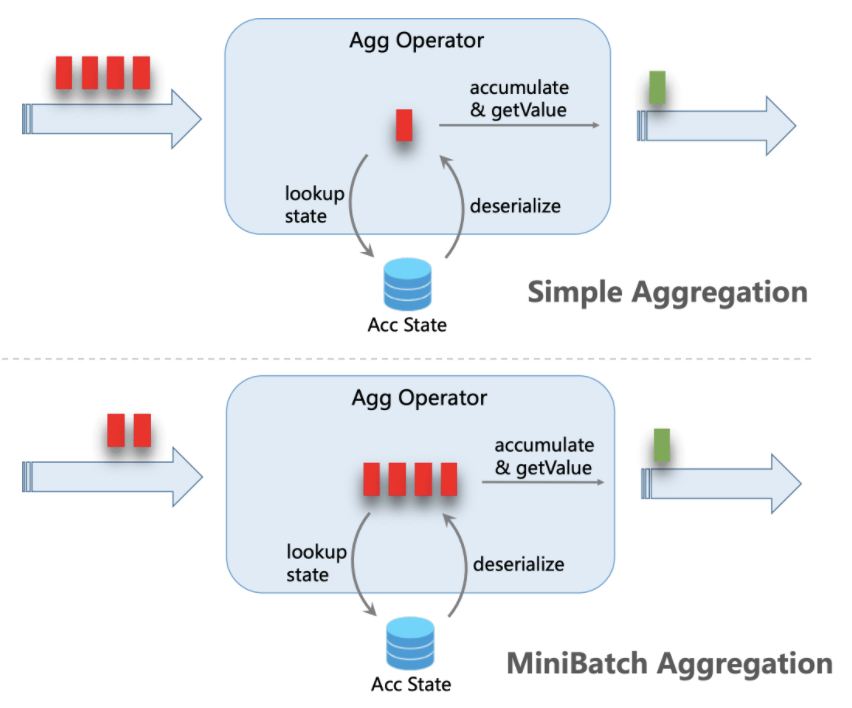

未开启和开启Mini-Batch聚合机制的对比示意图如下。

显然，Mini-Batch机制会导致数据处理出现一定的延迟，用户需要自己权衡时效性和吞吐量的重要程度再决定。

Mini-Batch聚合默认是关闭的。要开启它，可以设定如下3个参数。

val tEnv: TableEnvironment = ...
val configuration = tEnv.getConfig().getConfiguration()configuration.setString("table.exec.mini-batch.enabled", "true")         // 启用
configuration.setString("table.exec.mini-batch.allow-latency", "5 s")    // 缓存超时时长
configuration.setString("table.exec.mini-batch.size", "5000")            // 缓存大小

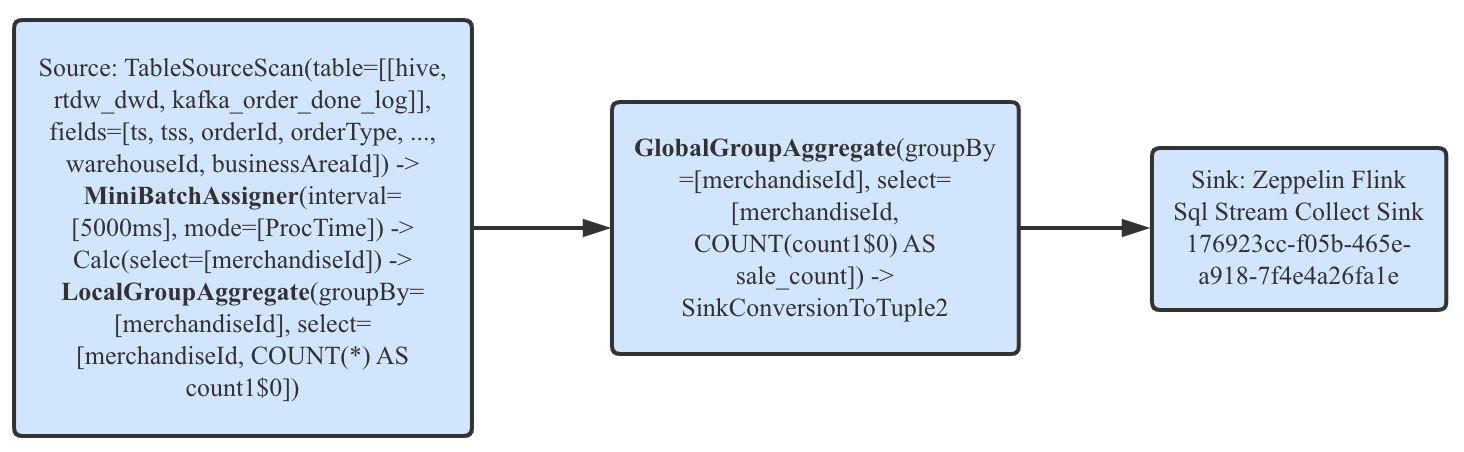

开启Mini-Batch并执行一个简单的无界流聚合查询，观察Web UI上展示的JobGraph如下。

注意LocalGroupAggregate和GlobalGroupAggregate就是基于Mini-Batch的Local-Global机制优化的结果，在分析完原生Mini-Batch后会简单说明。

Mini-Batch原理解析

产生水印

Mini-Batch机制底层对应的优化器规则名为MiniBatchIntervalInferRule(代码略去)，产生的物理节点为StreamExecMiniBatchAssigner，直接附加在Source节点的后面。其translateToPlanInternal()方法的源码如下。

@SuppressWarnings("unchecked")
@Override
protected Transformation<RowData> translateToPlanInternal(PlannerBase planner) {final Transformation<RowData> inputTransform =(Transformation<RowData>) getInputEdges().get(0).translateToPlan(planner);final OneInputStreamOperator<RowData, RowData> operator;if (miniBatchInterval.mode() == MiniBatchMode.ProcTime()) {operator = new ProcTimeMiniBatchAssignerOperator(miniBatchInterval.interval());} else if (miniBatchInterval.mode() == MiniBatchMode.RowTime()) {operator = new RowTimeMiniBatchAssginerOperator(miniBatchInterval.interval());} else {throw new TableException(String.format("MiniBatchAssigner shouldn't be in %s mode this is a bug, please file an issue.",miniBatchInterval.mode()));}return new OneInputTransformation<>(inputTransform,getDescription(),operator,InternalTypeInfo.of(getOutputType()),inputTransform.getParallelism());
}

可见，根据作业时间语义的不同，产生的算子也不同(本质上都是OneInputStreamOperator)。先看processing time时间语义下产生的算子ProcTimeMiniBatchAssignerOperator的相关方法。

@Override
public void processElement(StreamRecord<RowData> element) throws Exception {long now = getProcessingTimeService().getCurrentProcessingTime();long currentBatch = now - now % intervalMs;if (currentBatch > currentWatermark) {currentWatermark = currentBatch;// emitoutput.emitWatermark(new Watermark(currentBatch));}output.collect(element);
}@Override
public void onProcessingTime(long timestamp) throws Exception {long now = getProcessingTimeService().getCurrentProcessingTime();long currentBatch = now - now % intervalMs;if (currentBatch > currentWatermark) {currentWatermark = currentBatch;// emitoutput.emitWatermark(new Watermark(currentBatch));}getProcessingTimeService().registerTimer(currentBatch + intervalMs, this);
}

processing time语义下本不需要用到水印，但这里的处理非常巧妙，即借用水印作为分隔批次的标记。每处理一条数据，都检查其时间戳是否处于当前批次内，若新的批次已经开始，则发射一条新的水印，另外也注册了Timer用于发射水印，且保证发射周期是上述table.exec.mini-batch.allow-latency参数指定的间隔。

event time语义下的思路相同，只需要检查Source产生的水印的时间戳，并只发射符合周期的水印，不符合周期的水印不会流转到下游。RowTimeMiniBatchAssginerOperator类中对应的代码如下。

@Override
public void processWatermark(Watermark mark) throws Exception {// if we receive a Long.MAX_VALUE watermark we forward it since it is used// to signal the end of input and to not block watermark progress downstreamif (mark.getTimestamp() == Long.MAX_VALUE && currentWatermark != Long.MAX_VALUE) {currentWatermark = Long.MAX_VALUE;output.emitWatermark(mark);return;}currentWatermark = Math.max(currentWatermark, mark.getTimestamp());if (currentWatermark >= nextWatermark) {advanceWatermark();}
}private void advanceWatermark() {output.emitWatermark(new Watermark(currentWatermark));long start = getMiniBatchStart(currentWatermark, minibatchInterval);long end = start + minibatchInterval - 1;nextWatermark = end > currentWatermark ? end : end + minibatchInterval;
}

攒批处理

在实现分组聚合的物理节点StreamExecGroupAggregate中，会对启用了Mini-Batch的情况做特殊处理。

final OneInputStreamOperator<RowData, RowData> operator;
if (isMiniBatchEnabled) {MiniBatchGroupAggFunction aggFunction =new MiniBatchGroupAggFunction(aggsHandler,recordEqualiser,accTypes,inputRowType,inputCountIndex,generateUpdateBefore,tableConfig.getIdleStateRetention().toMillis());operator =new KeyedMapBundleOperator<>(aggFunction, AggregateUtil.createMiniBatchTrigger(tableConfig));
} else {GroupAggFunction aggFunction = new GroupAggFunction(/*...*/);operator = new KeyedProcessOperator<>(aggFunction);
}

可见，生成的负责攒批处理的算子为KeyedMapBundleOperator，对应的Function则是MiniBatchGroupAggFunction。先来看前者，在它的抽象基类中，有如下三个重要的属性。

/** The map in heap to store elements. */
private transient Map<K, V> bundle;
/** The trigger that determines how many elements should be put into a bundle. */
private final BundleTrigger<IN> bundleTrigger;
/** The function used to process when receiving element. */
private final MapBundleFunction<K, V, IN, OUT> function;

bundle：即用于暂存数据的buffer。
bundleTrigger：与CountTrigger类似，负责在bundle内的数据量达到阈值(即上文所述table.exec.mini-batch.size)时触发计算。源码很简单，不再贴出。
function：即MiniBatchGroupAggFunction，承载具体的计算逻辑。

算子内对应的处理方法如下。

@Override
public void processElement(StreamRecord<IN> element) throws Exception {// get the key and value for the map bundlefinal IN input = element.getValue();final K bundleKey = getKey(input);final V bundleValue = bundle.get(bundleKey);// get a new value after adding this element to bundlefinal V newBundleValue = function.addInput(bundleValue, input);// update to map bundlebundle.put(bundleKey, newBundleValue);numOfElements++;bundleTrigger.onElement(input);
}@Override
public void finishBundle() throws Exception {if (!bundle.isEmpty()) {numOfElements = 0;function.finishBundle(bundle, collector);bundle.clear();}bundleTrigger.reset();
}@Override
public void processWatermark(Watermark mark) throws Exception {finishBundle();super.processWatermark(mark);
}

每来一条数据，就将其加入bundle中，增加计数，并调用BundleTrigger#onElement()方法检查是否达到了触发阈值，如是，则回调finishBundle()方法处理已经收齐的批次，并清空bundle。当水印到来时也同样处理，即可满足批次超时的设定。

finishBundle()方法实际上代理了MiniBatchGroupAggFunction#finishBundle()方法，代码比较冗长，看官可自行查阅，但是流程很简单：先创建累加器实例，再根据输入数据的RowKind执行累加或回撤操作(同时维护每个key对应的状态)，最后输出批次聚合结果的changelog。值得注意的是，MiniBatchGroupAggFunction中利用了代码生成技术来自动生成聚合函数的底层handler(即AggsHandleFunction)，在Flink Table模块中很常见。

Local-Global简述

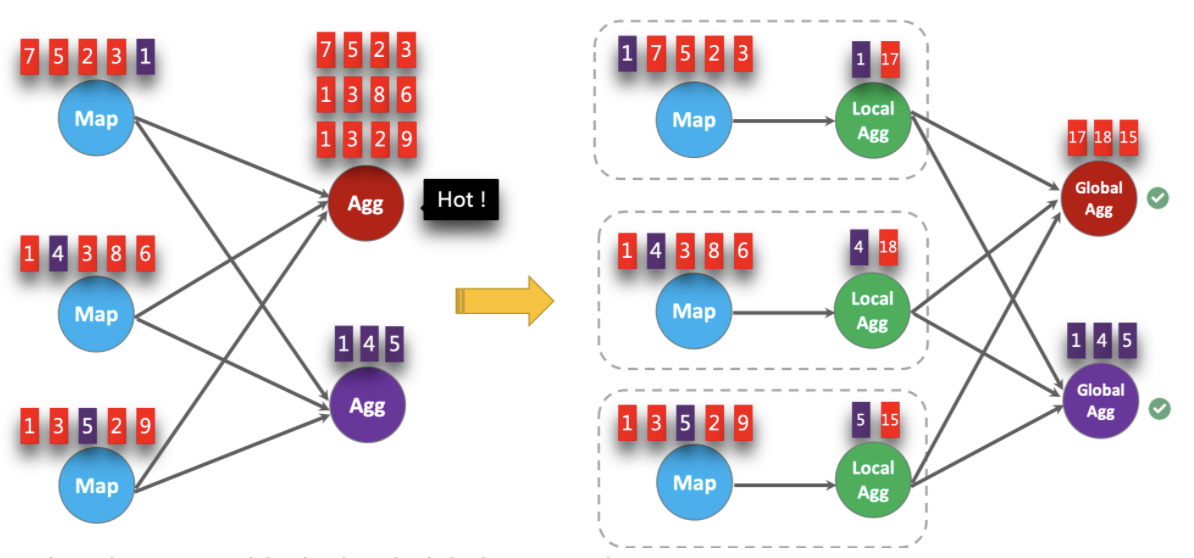

Local-Global其实就是自动利用两阶段聚合思想解决数据倾斜的优化方案(是不是很方便)，与MapReduce中引入Combiner类似。话休絮烦，直接上官网的图吧。

要启用Local-Global聚合，需要在启用Mini-Batch的基础上指定如下参数。

configuration.setString("table.optimizer.agg-phase-strategy", "TWO_PHASE")

Local-Global机制底层对应的优化器规则名为TwoStageOptimizedAggregateRule，产生的物理节点分别是StreamExecLocalGroupAggregate(本地聚合)和StreamExecGlobalGroupAggregate(全局聚合)。在它们各自的translateToPlanInternal()方法中也都运用了代码生成技术生成对应的聚合函数MiniBatchLocalGroupAggFunction和MiniBatchGlobalGroupAggFunction，代码比较多，但思路同样清晰，看官可自行找来看看。

The End

民那晚安晚安。
