【弄nèng - SpringCloud】应用篇 —— 整合Zipkin【Finchley版】

Spring Cloud：分布式服务跟踪，整合Zipkin【Finchley版】，实测跟Dalston版没啥区别。
参考地址传送门1
参考地址传送门2
参考地址传送门3
参考地址传送门4

注意：本文是http传送数据方式，生产不建议使用，建议使用消息队列传送数据，es存储数据，kibana展示数据。

1. Zipkin简介

Zipkin 是一款开源的分布式实时数据追踪系统（Distributed Tracking System），基于 Google Dapper 的论文设计而来，由 Twitter公司开发贡献。其主要功能是聚集来自各个异构系统的实时监控数据，用来追踪微服务架构下的系统延时问题。各个微服务需要进行装备（instrument）以向 Zipkin 报告数据。Zipkin 的用户界面可以呈现一幅关联图表，以显示有多少被追踪的请求通过了每一层应用。Zipkin 以 Trace 结构表示对一次请求的追踪，又把每个 Trace 拆分为若干个有依赖关系的 Span。在微服务架构中，一次用户请求可能会由后台若干个服务负责处理，那么每个处理请求的服务就可以理解为一个 Span（可以包括 API 服务，缓存服务，数据库服务以及报表服务等）。当然这个服务也可能继续请求其他的服务，因此 Span 是一个树形结构，以体现服务之间的调用关系。Zipkin 的用户界面除了可以查看 Span 的依赖关系之外，还以瀑布图的形式显示了每个 Span 的耗时情况，可以一目了然的看到各个服务的性能状况。打开每个 Span，还有更详细的数据以键值对的形式呈现，而且这些数据可以在装备应用的时候自行添加。

2.术语

• Span：基本工作单元，例如，在一个新建的span中发送一个RPC等同于发送一个回应请求给RPC，span通过一个64位ID唯一标识，trace以另一个64位ID表示，span还有其他数据信息，比如摘要、时间戳事件、关键值注释(tags)、span的ID、以及进度ID(通常是IP地址)
  span在不断的启动和停止，同时记录了时间信息，当你创建了一个span，你必须在未来的某个时刻停止它。
• Trace：一系列spans组成的一个树状结构，例如，如果你正在跑一个分布式大数据工程，你可能需要创建一个trace。
• Annotation：用来及时记录一个事件的存在，一些核心annotations用来定义一个请求的开始和结束
• cs - Client Sent -客户端发起一个请求，这个annotion描述了这个span的开始
• sr - Server Received -服务端获得请求并准备开始处理它，如果将其sr减去cs时间戳便可得到网络延迟
• ss - Server Sent -注解表明请求处理的完成(当请求返回客户端)，如果ss减去sr时间戳便可得到服务端需要的处理请求时间
• cr - Client Received -表明span的结束，客户端成功接收到服务端的回复，如果cr减去cs时间戳便可得到客户端从服务端获取回复的所有所需时间
  将Span和Trace在一个系统中使用Zipkin注解的过程图形化：

下图显示了系统中的Span和Trace，以及Zipkin注释:

3. 使用

本文的案例主要有三个工程 it-zipkin-server, gateway-service, user-service。
SpringBoot 2.0.4
SpringCloud Finchley

3.1 it-zipkin-server

构建zipkin服务，我使用es存储数据，要是不用es存储可以把pom和es配置干掉

1. POM依赖

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd"><modelVersion>4.0.0</modelVersion><parent><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-parent</artifactId><version>2.0.4.RELEASE</version><relativePath/> <!-- lookup parent from repository --></parent><groupId>com.itcloud</groupId><artifactId>it-zipkin-server</artifactId><version>0.0.1-SNAPSHOT</version><name>it-zipkin-server</name><description>Demo project for Spring Boot</description><properties><java.version>1.8</java.version><spring-cloud.version>Finchley.SR1</spring-cloud.version></properties><dependencies><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-web</artifactId></dependency><dependency><groupId>io.zipkin.java</groupId><artifactId>zipkin-server</artifactId><version>2.11.4</version></dependency><dependency><groupId>io.zipkin.java</groupId><artifactId>zipkin-autoconfigure-ui</artifactId><version>2.11.4</version></dependency><!-- 使用es存储数据--><dependency><groupId>io.zipkin.java</groupId><artifactId>zipkin-autoconfigure-storage-elasticsearch-http</artifactId><version>2.4.2</version></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-test</artifactId><scope>test</scope><exclusions><exclusion><groupId>org.junit.vintage</groupId><artifactId>junit-vintage-engine</artifactId></exclusion></exclusions></dependency></dependencies><dependencyManagement><dependencies><dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-dependencies</artifactId><version>${spring-cloud.version}</version><type>pom</type><scope>import</scope></dependency></dependencies></dependencyManagement><build><plugins><plugin><groupId>org.springframework.boot</groupId><artifactId>spring-boot-maven-plugin</artifactId></plugin></plugins></build></project>

2. 启动类
启动类添加@EnableZipkinServer

3. YML配置

server:port: 9411spring:application:name: app#解决The bean 'characterEncodingFilter', defined in class path resource [zipkin/autoconfigure/ui/ZipkinUiAutoConfiguration.class], could not be registered. A bean with that name has already been defined in class path resource [org/springframework/boot/autoconfigure/web/servlet/HttpEncodingAutoConfiguration.class] and overriding is disabled.Action:main:allow-bean-definition-overriding: true#解决IllegalArgumentException: Prometheus requires that all meters with the same name have the same set of tag keys.
management:metrics:web:server:auto-time-requests: false# ES配置
zipkin:storage:type: elasticsearchelasticsearch:hosts: localhost:9200cluster: elasticsearchindex: zipkinindex-shards: 1index-replicas: 1

3.2 gateway-service

1. pom依赖

<dependencies><dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-eureka</artifactId></dependency><dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-zuul</artifactId></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-web</artifactId></dependency><dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-zipkin</artifactId><version>RELEASE</version></dependency></dependencies>

2. 启动类

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.eureka.EnableEurekaClient;
import org.springframework.cloud.netflix.zuul.EnableZuulProxy;@SpringBootApplication
@EnableZuulProxy
@EnableEurekaClient
public class GatewayServiceApplication {public static void main(String[] args) {SpringApplication.run(GatewayServiceApplication.class, args);}
}

过滤器
给zipkin数据添加额外属性

import com.netflix.zuul.ZuulFilter;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.cloud.netflix.zuul.filters.support.FilterConstants;
import org.springframework.cloud.sleuth.Tracer;
import org.springframework.stereotype.Component;@Component
public class LoggerFilter extends ZuulFilter {@AutowiredTracer tracer;@Overridepublic String filterType() {return FilterConstants.POST_TYPE;}@Overridepublic int filterOrder() {return 1000;}@Overridepublic boolean shouldFilter() {return true;}@Overridepublic Object run() {tracer.addTag("operator","admin");System.out.print(tracer.getCurrentSpan().traceIdString());return null;}
}

3. YML配置

eureka:client:serviceUrl:defaultZone: http://localhost:2222/eureka/server:port: 5000
spring:application:name: gateway-servicesleuth:sampler:percentage: 1.0zipkin:base-url: http://localhost:9411zuul:routes:api-a:path: /user-api/**serviceId: user-service

3.3 user-service

1. pom依赖

	<dependencies><dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-eureka</artifactId></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-web</artifactId></dependency><dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-zipkin</artifactId><version>RELEASE</version></dependency></dependencies>

2. 启动类

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.eureka.EnableEurekaClient;@SpringBootApplication
@EnableEurekaClient
public class UserServiceApplication {public static void main(String[] args) {SpringApplication.run(UserServiceApplication.class, args);}
}

3. yaml

eureka:client:serviceUrl:defaultZone: http://localhost:8761/eureka/server:port: 5000
spring:application:name: gateway-servicesleuth:sampler:percentage: 1.0zipkin:base-url: http://localhost:9411zuul:routes:api-a:path: /user-api/**serviceId: user-service

4. Controller

import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;@RestController
@RequestMapping("/user")
public class UserController {@GetMapping("/hi")public String hi(){return "I'm simagang";}
}

3.4 eureka-service

eureka 服务很简单了，不会的可以参考：it-eureka-server

4. 测试

访问http://localhost:9411 进入zipkin管理页面

访问http://localhost:5000/user-api/user/hi 制造数据

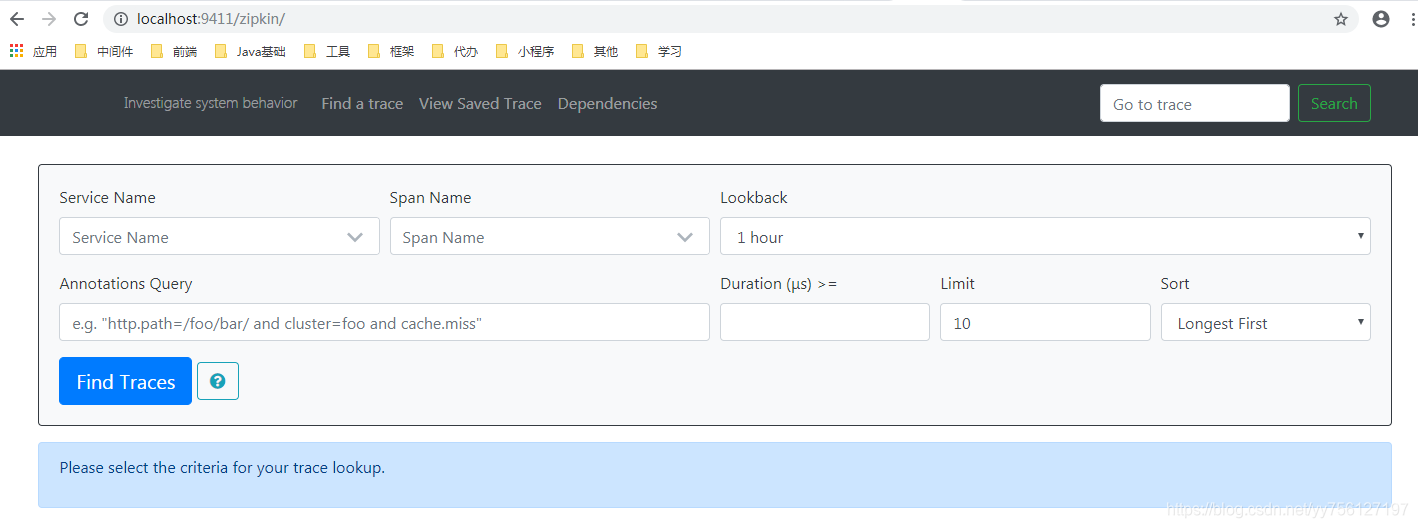

zipkin页面Find Traces效果

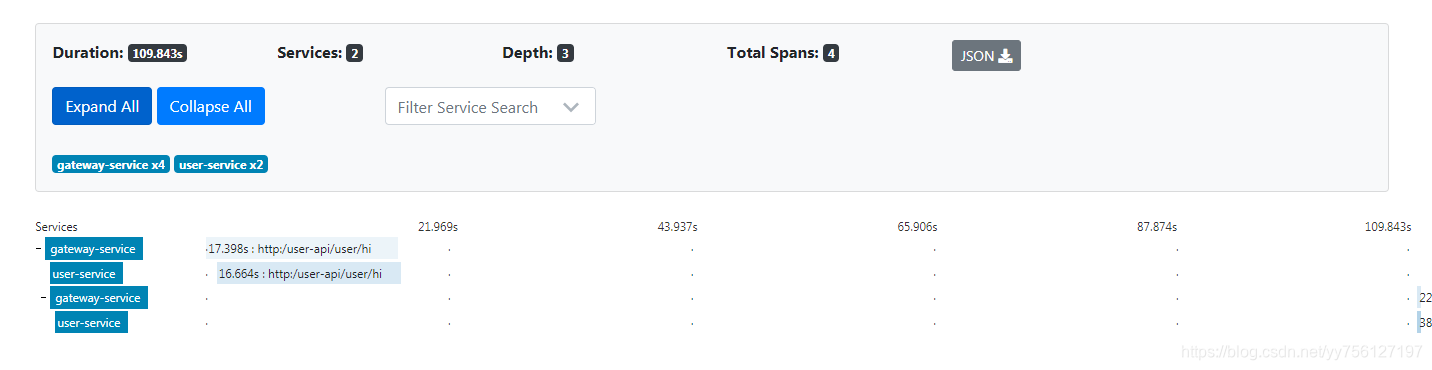

点击去详情：

es中数据

{"_index": "zipkin:span-2019-12-11","_type": "span","_id": "AW7zhUPt0NSlh9dQqPqa","_score": 1,"_source": {"traceId": "8a97983b4a324507","duration": 7868129,"localEndpoint": {"serviceName": "gateway-service","ipv4": "10.100.170.120","port": 5000},"timestamp_millis": 1576043618159,"kind": "SERVER","name": "http:/user-api/user/hi","id": "8a97983b4a324507","timestamp": 1576043618159000,"tags": {"operator": "admin","spring.instance_id": "KZX-WW-IT37613.citiccardins.com:gateway-service:5000"}}}

---

5. 源码

zipkin server源码地址传送门
其他源码很简单请自行实现
