LTE网络物理层吞吐率的计算一直是一个令人头疼的问题，总是感觉似懂非懂的，今天接着为大家详细介绍TDD-LTE物理层吞吐率计算（上行）方法，希望能帮助各位解决这个问题，完整掌握这个知识点。
1、上行物理层吞吐率计算
1.1 计算参数配置说明
下面以20M带宽（100RB）、2天线端口、子帧配比2，特殊子帧配比7/5，PDCCH占用1个符号，PUCCH占用2个RB为例进行计算。
系统上行数据传输可用子帧如下：
1个无线帧中用于下行数据传输的子帧有：2、7；
参考TDD-LTE物理资源映射示意图，上行子帧资源占用情况说明如下：
子帧2/7占用RE数：
PUCCH最少占用2个RB；
DMRS占用占用每个Slot中的第4个SC-FDMA符号，共计2个符号；
假设极端情况下，PRACH配置在UpPTS中；
SRS占用符号（与终端分配的带宽有关）忽略不计。
1.2 理论上每TTI内可用的资源块大小
由于系统子帧配比为2，上下行转换周期为5ms，一个无线帧内的2个半帧是对称的，子帧7的计算方式等同于子帧2。
子帧2/7可用资源（RE）:
（总可用上行RB数-PUCCH占用RB数）*（总符号数-DMRS占用符号数）*每RB12个子载波=（100-2）*（14-2）*12=14112
1.3 CAT3能力等级终端
1.3.1 子帧2/7每TTI内可传输的最大资源块大小
由于Cat3等级终端上行最大支持16QAM，故对应的调制阶数为4，对应承载的Bit数为：
子帧2/7：14112*4=56448
由于Cat3等级终端上行最大支持16QAM，故对应的调制阶数最大为4，查询PUSCH信道RB数及MCS、TBS等级表（如下，参考协议36.213），100个RB下调制阶数4对应的最大MCS=20，相应的TBS为43816，而CAT3等级终端上行每TTI支持的最大处理能力为51024bits，远大于MCS=20对应的TBS数（43816），故没有传输资源块大小TBS的限制，则
每TTI内上行实际可传输的最大资源块大小为：
43816 + 向上取整（43816 /6144）*24+24 = 44032bits，
对应的码率CR为
子帧2/6：44032/56448 =0.7800<0.93门限，满足要求。
PUSCH信道TBS表（RB=100）
PUSCH信道TBS表（RB=100） |
|||
MCS Index （IMCS） |
Modulation Order （Qm） |
TBS Index（ITBS） |
TBS |
0 |
2 |
0 |
2792 |
1 |
2 |
1 |
3624 |
2 |
2 |
2 |
4584 |
3 |
2 |
3 |
5736 |
4 |
2 |
4 |
7224 |
5 |
2 |
5 |
8760 |
6 |
2 |
6 |
10296 |
7 |
2 |
7 |
12216 |
8 |
2 |
8 |
14112 |
9 |
2 |
9 |
15840 |
10 |
2 |
10 |
17568 |
11 |
4 |
10 |
17568 |
12 |
4 |
11 |
19848 |
13 |
4 |
12 |
22920 |
14 |
4 |
13 |
25456 |
15 |
4 |
14 |
28336 |
16 |
4 |
15 |
30576 |
17 |
4 |
16 |
32856 |
18 |
4 |
17 |
36696 |
19 |
4 |
18 |
39232 |
20 |
4 |
19 |
43816 |
21 |
6 |
19 |
43816 |
22 |
6 |
20 |
46888 |
23 |
6 |
21 |
51024 |
24 |
6 |
22 |
55056 |
25 |
6 |
23 |
57336 |
26 |
6 |
24 |
61664 |
27 |
6 |
25 |
63776 |
28 |
6 |
26 |
75376 |
29 |
2 |
reserved |
/ |
30 |
4 |
/ |
|
31 |
6 |
/ |
|
1.3.2 吞吐率计算
子帧配比为2时每10ms可调度2个上行子帧，单用户上行物理层理论最高吞吐率为
Throughput = 44032/0.01*200 /1000000= 8.806Mbps
1.4 CAT5能力等级终端
1.4.1 子帧2/7每TTI内可传输的最大资源块大小
由于Cat5等级终端上行最大支持64QAM，故对应的调制阶数为6，对应承载的Bit数为
子帧2/7：14112*6=84672
由于Cat3等级终端上行最大支持16QAM，故对应的调制阶数最大为4，查询PUSCH信道RB数及MCS、TBS等级表，100个RB下调制阶数6对应的最大MCS=28，相应的TBS为75376，而CAT5等级终端上行每TTI支持的最大处理能力为75376bits，等于MCS=28对应的TBS数（75376），故没有传输资源块大小TBS的限制，则
每TTI内上行实际可传输的最大资源块大小为：
75376 + 向上取整（75376 /6144）*24+24 = 75712bits，
对应的码率CR为
子帧2/7：75712/84672 =0.8942<0.93门限，满足要求。
1.4.2 吞吐率计算
子帧配比为2时每10ms可调度2个上行子帧，单用户上行物理层理论最高吞吐率为：
Throughput = 75712/0.01* 2 /1000000= 15.142 Mbps
2 、总结
通过以上分析，分别列出不同终端能力等级下TDD-LTE下行和上行物理层最大吞吐率计算数据如下表所示。

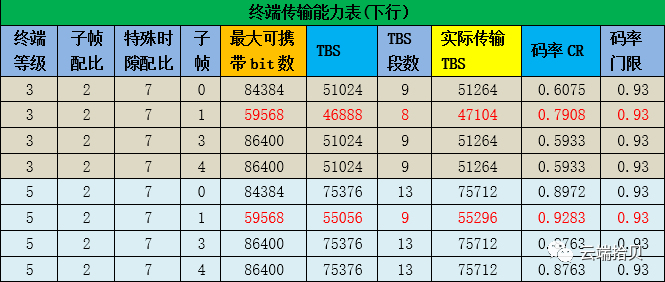

不同终端能力等级下TDD-LTE（下行）物理层最大吞吐率计算数据表

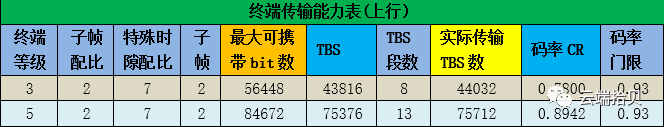

不同终端能力等级下TDD-LTE（上行）物理层最大吞吐率计算数据表

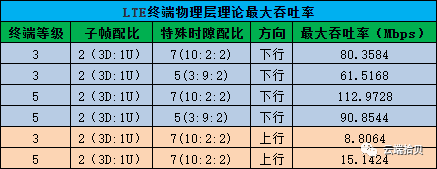

计算不同终端能力等级下TDD-LTE下行和上行物理层最大吞吐率如下表所示。
可以看出，TDD-LTE网络物理层最大吞吐率与网络基本参数配置及终端能力等级相关。
（1）当网络基本参数配置确定时，TDD-LTE网络物理层最大吞吐率取决于终端能力等级，随着终端能力等级的提升，物理层最大吞吐率随之提升，但是受TBS大小和CR限制；
（2）当终端能力等级确定时，物理层最大吞吐率取决于系统基本配置，如系统带宽、子帧及特殊子帧配置以及PDCCH、PCFICH、PUCCH等的配置。
