ESP32 上应用启动流程中各阶段所需的时间测试及优化_综合

1. 测试前的准备

在这次测试中，我们使用了 ESP32-WROOM-32D开发板进行测试，在安装了对应的 esp-idf工具链后使用 esp-idf 里的 softAP 进行测试，测试工具使用了 Tektronix MDO3104 示波器。

2. 测试过程

在这一节中，我们将测试过程需要的操作进行详细说明。

1. 工具链的安装

在进行测试之前，我们需要安装工具链。工具链的详细安装步骤可以在 ESP-IDF Programming Guide 找到, 这里与不多加以描述。

注： esp-idf 使用 esp-iot-solution 同一套工具链, 所以如果你的平台上能够编译 esp-iot-solution 中的 example , 则工具链无须重复安装。
2. 测试代码下载

在工具链安装完成之后，我们接下来需要下载完整的 esp-idf 工程, 推荐使用如下指令:
```
$ git clone https://github.com/espressif/esp-idf.git
$ cd esp-idf
$ git submodule update --init --recursive
```
更新 submodule 时可能需要几分钟的时间, 如果本地已经有 esp-idf 仓库, 请及时更新到最新版本。
3. 测试代码编译及下载

在 esp-idf 文件夹里放置了很多示例工程, 一般是放在 esp-idf/examples 目录下. 所有代码编译方式都基本相同, 这里以 SoftAP 为示例( SoftAP 代码放在了 esp-idf/examples/wifi/getting_started/softAP 目录下)。
- 1 工程配置
```
$ make menuconfig
```
在 menuconfig-->Serial flasher config 中修改串口号和波特率。
- 2 代码编译
```
$ cd esp-idf/examples/wifi/getting_started/softAP
$ make
```
- 3 固件烧写
代码编译通过后，将编译生成的 .bin 文件烧写到开发板上。首先将 GPIO0 拉低, 然后按下复位键让芯片进入下载模式. 同时我们可以通过 monitor 来打开串口监视。执行指令:
```
$ make flash monitor
```
注：波特率太高, 可能会下载失败, 太低则烧写过程缓慢. 一般可以配置成 921600。

3. 测试结果及优化

1. 测试项一：未进行任何优化

在这一小节，我们直接按上述过程进行了编译下载，然后通过示波器观察测试结果。

测试说明 : 用示波器抓取系统从上电到进入 app_main 函数里进行 AP 连接这段时间内, ESP32 的供电电流变化波形图。测试前已经确定与接收设备能够正常通信。

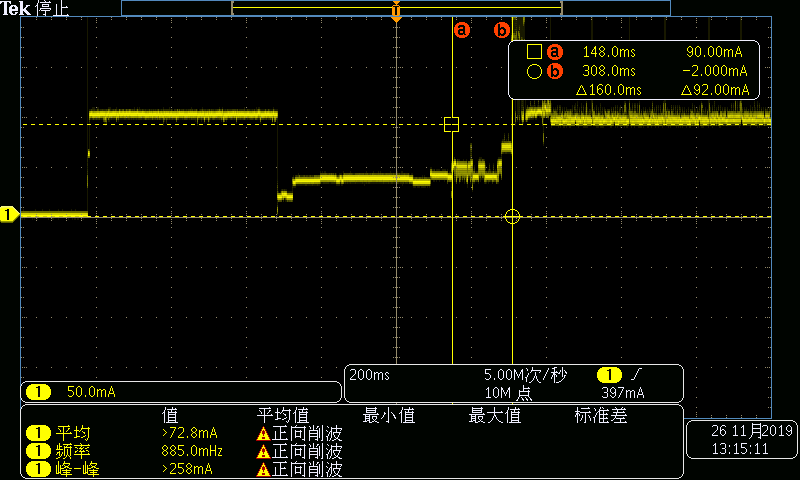

电流波形图如下:

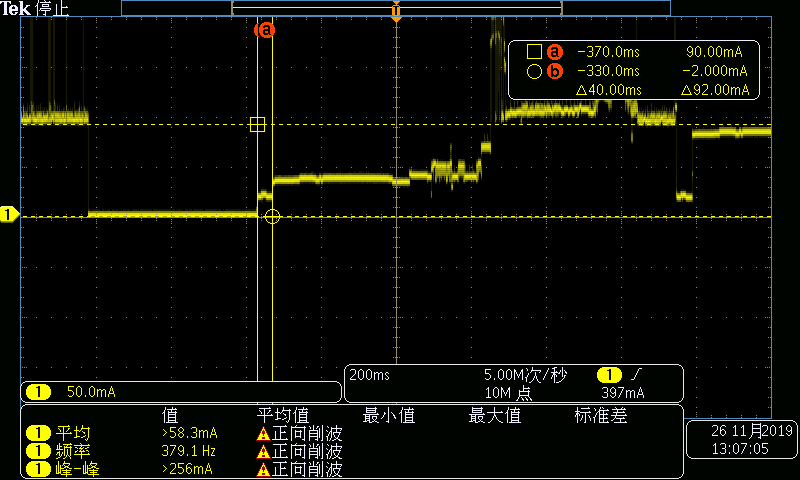

stage1

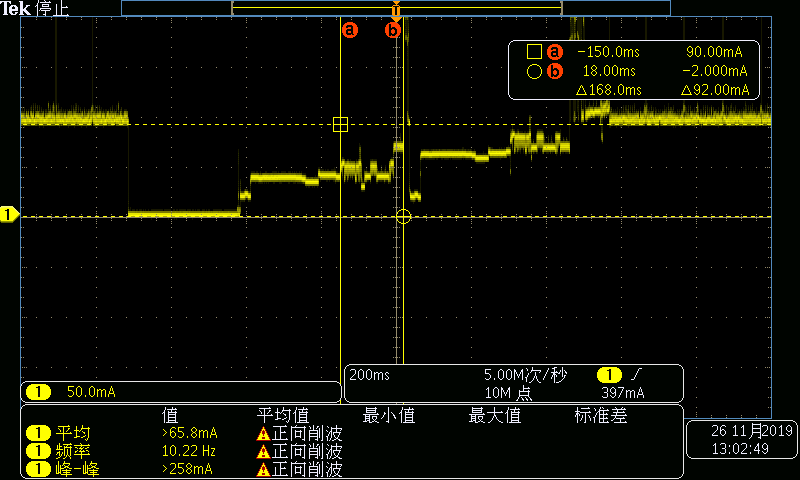

stage2

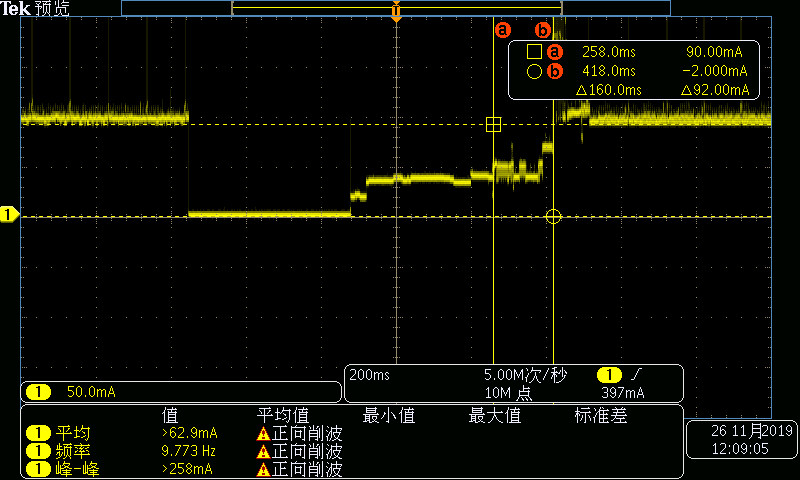

stage3

根据供电电流的波动，可以将整个过程分为以下几个阶段

stage1 : 系统上电后的 stage1 阶段运行 romcode,这个过程持续时间约为 40 ms。
stage2 ：2th bootloader 阶段, 从用示波器抓取的 Flash 时钟引脚上的信号发现, esp32 会在该阶段读取 flash 上的数据并运行 bootloader 第二阶段的代码, 最后跳转到用户程序,这个过程持续时间约为 426 ms。
stage3 : 此阶段会运行用户代码, 该过程电流波动较大, 该阶段完成 AP 连接。这个过程所花费总时间为 160 ms。

整个过程持续时间约为 626 ms。

未做优化的测试数据 :

stage	duration
stage1	40 ms
stage2	426 ms
stage3	160 ms

2. 测试项二：关闭 RF 校验

在这一小节，我们将 esp-idf/components/esptool_py/esptool/esptool.py 中的 class ESP32FirmwareImage(BaseFirmwareImage): 中的 self.append_digest = True 改成 self.append_digest = False 按上述过程进行了编译下载，然后通过示波器观察测试结果。

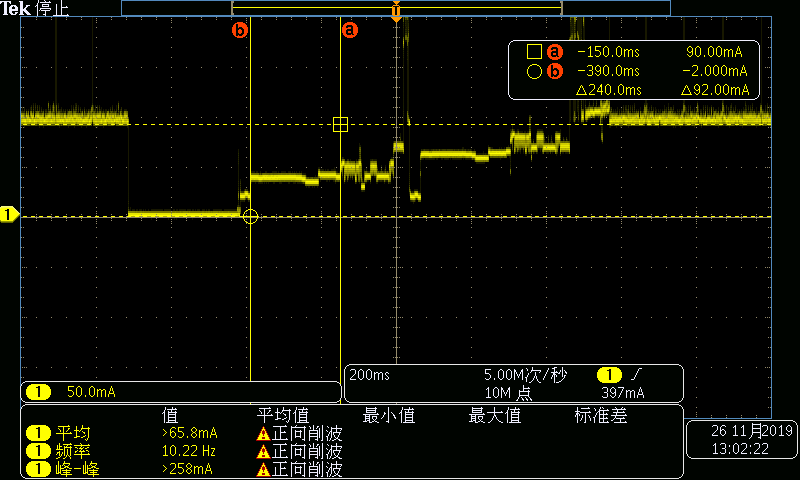

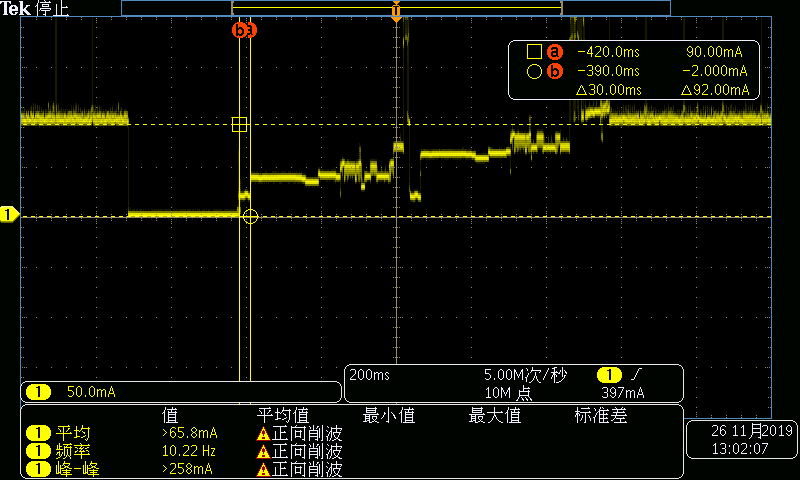

整个测试过程抓取的波形如图所示
