Silicon Image HDMI发送器解决方案合并了独立的视频和音频流，以通过HDMI进行传输。为此，发送器采用独特的机制，允许主机图形和音频软件与HDMI发送器进行交互。所有新设备都实现了简化的界面和特殊的逻辑，可自动执行大多数HDMI功能。该发送器编程接口（TPI）将一组简洁的寄存器映射到主机可以轻松访问的I2C地址空间。TPI使用内置硬件处理诸如以下的任务，从而提供了一种大大简化的操作方案。
?在配备HDCP的设备上，安全操作是全自动的。只需一次写入，设备就可以建立并维护链接安全性，只有在丢失安全链接时才会中断主机。
?干净地处理DDC仲裁，使主机可以请求总线，然后直接获取EDID信息。启用链接安全性后将处理仲裁。但是，DDC仲裁方法不支持时钟延长。可以在第53页的“操作DDC主设备”部分中找到另一种更灵活的检索EDID的机制。
?几乎消除了复杂的音频设置。硬件将计算N / CTS值，并自动发送适当的数据包信息，而无需进行设置。
?所有与频率相关的内部设置，例如PLL的内部设置，都是通过硬件从已编程的视频模式信息中自动得出的。
此外：
?设备仍实现传统发射器使用的标准Silicon Image寄存器集，以向后兼容现有代码中的特殊功能。
?所有设备都使用Silicon Image标准CEC编程接口（CPI）来实现自动CEC控制器。
?此外，HDCP作为自动化解决方案的一部分实施，不需要主机干预即可正常运行。

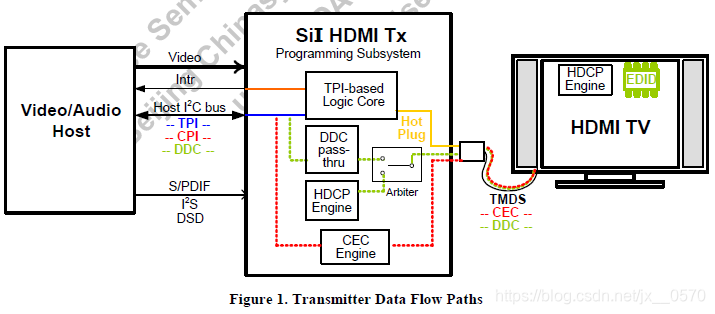

图1说明了典型的基于TPI的发射机解决方案的主要功能模块。
注册组摘要
发射器编程接口（TPI）

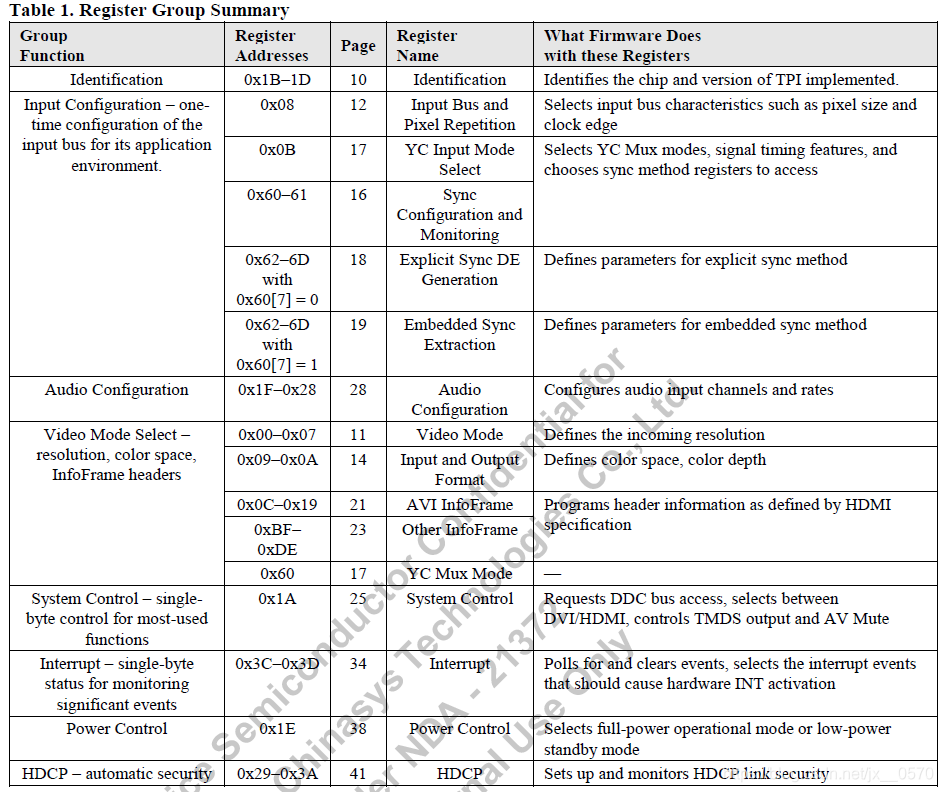

TPI提供了一个编程接口，该接口在比传统寄存器文件接口更高的硬件级别上运行。 下一页的表1中的TPI寄存器组以简洁的格式处理所有正常的芯片操作。
内部（索引）寄存器
TPI寄存器集的基础是更广泛，更复杂的内部寄存器集，通常对直接访问而言是隐藏的。 该寄存器集包括较旧的编程方法中可用的旧式寄存器，还包括一些主要在芯片开发和测试期间使用的其他寄存器。
有时会出现一些情况，要求客户软件手动访问这些内部寄存器。 因此，提供了一种用于访问单个字节的机制。 定义内部寄存器的方式如下所述。
设备具体信息
要全面了解芯片的系统级操作，需要几个文档。
数据中的信息工作表和入门套件用户指南专用于所涉及的设备；参考在下面的适当章节中提供。 CEC信息是所有设备通用的，并在以下文档中提供。
?SiI PR 0041：CEC编程接口（CPI）程序员参考
SiI9136 3和SiI9334变送器
SiI9136 3变送器和SiI9334变送器具有其他TPI变送器未提供的特殊功能。
?为xvYCC操作提供了额外的支持。
?3D视频模式功能可支持HDMI 1.4 S规格中列出的许多3D模式。
?可以配置通用I / O（GPIO）引脚以满足定制要求。
?HEAC支持（仅??SiI9334设备）
?可通过TPI 0x09 0x 0A处的标准输入和输出格式寄存器对16位色深进行编程。
SiI9136 3和SiI9334变送器之间的区别
SiI9136 3发送器支持视频格式，像素和TMDS时钟最高可达300 MHz，而SiI9334器件仅支持高达165 MHz的像素时钟格式和高达225 MHz的TMDS时钟。 SiI9136 3部分不支持HEAC。

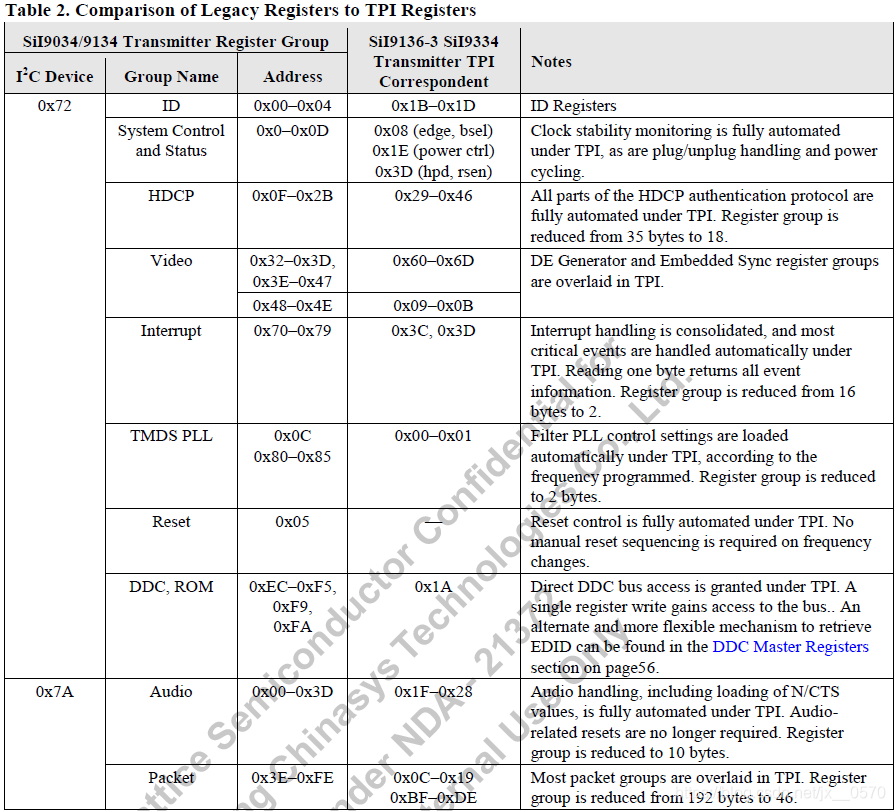

SiI9034 SiI 9134变送器与SiI 9 136 3 SiI 9334变送器之间的区别 SiI9034和SiI9134变送器使用较旧的寄存器方案，这需要大量的软件干预和开销来管理操作的各个方面。 TPI在SiI 9136 3和SiI 93 34变送器上取代了这个“传统”寄存器组。 TPI逻辑方案可以自动执行以前需要软件支持的许多任务。结果是，寄存器集大大减少，简化了支持代码并减少了软件开销。需要特定的旧式寄存器support已由TPI寄存器集取代，如下页表2所示。
其他差异如下。

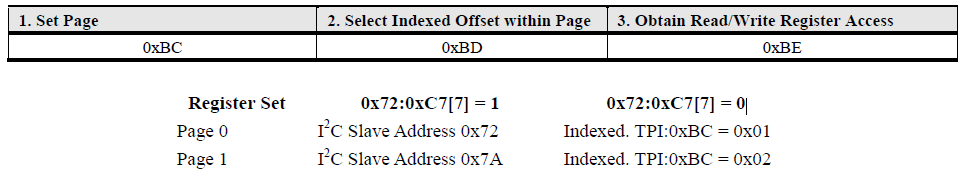

?可通过SiI 9136 3 / SiI 9334变送器上的间接（索引）访问机制来使用SiI9034 / SiI 9134变送器中的某些旧式寄存器。当向TPI 0xBC写入寄存器页面，并将寄存器索引写入TPI 0xBD时，旧式寄存器可在TPI 0xBE上进行读/写访问。因此，在特殊情况下，TPI不能满足需求的软件工程师可以还原到旧式寄存器。请注意，旧版寄存器不支持HDCP操作。
有关更多信息，请参阅SiI9334 HDMI发送器数据表Si I DS 1064。
SiI9024A变送器和SiI 9136 3 / SiI 9334变送器之间的差异 在SiI9024A变送器上运行的固件在SiI 9136 3/9334变送器上将保持不变。但是，SiI 9136 3 / SiI 9334变送器已添加了一些附加功能
?支持高达1080p的48位深色，每秒30帧，由TPI 0x09处的新寄存器位控制。
?支持HBR音频和DSD音频，通过TPI 0x26启用。
参考 SiI9334 HDMI发送器数据表（Si I DS 1064）了解更多信息。
I2C要求
主机通常必须通过GPIO引脚对发送器进行硬件复位控制。发送器通过中断线通知主机服务需求。所有其他通信均通过本地I 2 C接口进行。
I2C访问速度。变送器的内部硬件I 2 C接口以高达400 kHz的速度运行。如果所连接的设备支持DDC接口，则在使用TPI寄存器集的I 2 C传递功能时，也可以在DDC接口上实现该吞吐量。
主机软件负责确保其DDC访问速度不超过总线上存在的任何设备的限制-在主机尝试以该速度进行任何访问之前，必须确定所有设备都能够支持400 kHz操作。使用的接口规范可能不允许超过100 kHz的速度。
?重要说明：DDC直通操作的速度下限为1 kHz。
I2C访问地址。用于访问TPI寄存器的I 2 C地址为0x72。发射机可以选择响应在地址0x76处，具体取决于发送器数据表中描述的CI2CA硬件带设置。某些遗产并非所有器件都支持的寄存器以0x7A（或0x7E，取决于CI2CA引脚绑带）响应。
CEC编程接口（CPI）程序员参考（SiI PR 0041）中记录了用于访问CPI寄存器的I2C地址。在TPI发送器环境中，主机控制一个I 2 C接口，而发送器控制另一个I 2 C接口，如图1中的典型发送器所示。对于不具有HDCP功能的发送器，I 2 C路径相同，但是在这种情况下DDC总线不用于HDCP。
?主机TPI / CPI / DDC I 2 C接口。发送器实现由主机控制的从接口。主机通过该总线串行发送和接收数据，该总线实现了寄存器接口结构，其中主机写入视频模式和HDCP控制数据并回读连接状态信息。
?DDC I 2 C接口。当使用本机TPI操作接口时，发送器将此接口实现为从主机到HDMI TV的DDC总线的直通连接。当将其用于HDCP时，发送器可以阻止图形主机访问该总线，并且还可以监视总线的活动以防止断开活动连接。但是，DDC仲裁方法不支持时钟延长。备用可以在第56页的DDC主寄存器部分中找到更灵活的机制来检索EDID。
