可视化GDB调试工具(Graphic GDB)简介_综合

长期以来，Linux平台缺少合适的可视化工具进行GDB调试，GDB命令行固然灵活，但是需要熟记各种命令，变量的查看，桟空间查看，都有相应命令，每次敲入命令相对可视化工具其实效率是比较低的。

笔者从事嵌入式开发的过程发现，用过的体验最好的开发工具是Lauterbach 公司的Trace32工具,RealView等工具也有类似的体验，这些工具功能强大，往往同时配置了GUI前端，硬件后端，同时支持多种协议，J-TAG,SWD,RDI,GDB等，主板bring up的过程中，这些工具可以方便的获取CPU或者各种硬件外设的寄存器状态，有的还具有强大的统计功能，可以计算函数调用次数，执行时间等。这些工具的特点就是功能全面，价格昂贵，比如Trace32工具一套可达数万元。

对于个人开发者来说，亟待使用一款廉价好用甚至免费的可视化调试工具,Linux平台可供选择的软件据笔者了解主要有insight和DDD。前者的缺点在于其和交叉编译链紧耦合，配置不同的编译链还需要重新编译，并且可支持的编译链很少，并且insight已经停止开发，而DDD的主要问题是bug太多，很容易崩溃，并且界面也很简单，很多功能没有实现。

GraphicGdb 是一款基于Linux的Gdb图形化调试工具，开发此工具的主要目的是在开发嵌入式软件的过程中，在线实时调试可以带来很高的开发效率，与市面上现有的调试工具相比，GraphicGdb 有如下特点：

1. 前端和后端分离，后端交叉编译链可自由配置。

2.统一使用GDB协议，这样如果调试普通的应用程序，只需在主板上跑GDBSERVER,前端使用此工具。如果需要调试boot等启动程序，只需购入价格低廉的Jlink等仿真器，这些工具实际提供了GDBSERVER功能，把主板的信息通过GDB协议发送出去，可以通过GraphicGdb解析（实际上任何可在命令行上实现的调试，都可用此工具配置）。

3. 其他基于gdb调试工具，比如开源工具insight,交叉编译的gdb和前端工具紧耦合，配置复杂，可使用的交叉编译链有限。

此工具使用QT开发，界面简洁，使用方便，调试信息丰富（调用栈，断电，寄存器状态，线程，应用程序输出等）。用户实现复杂功能也可直接输入GDB命令，相对于DDD等工具，有更好的易用性。

使用方式:

相对于冗长的PDF技术文档叙述，直接看图解实例是最高效的方法。

1.调试应用程序的配置

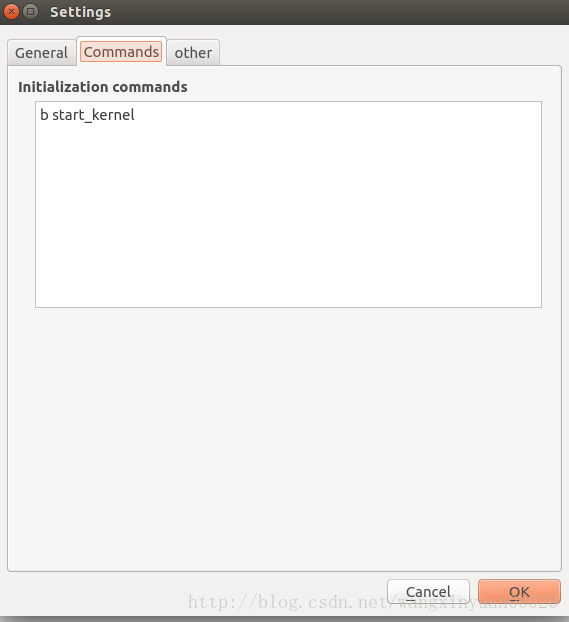

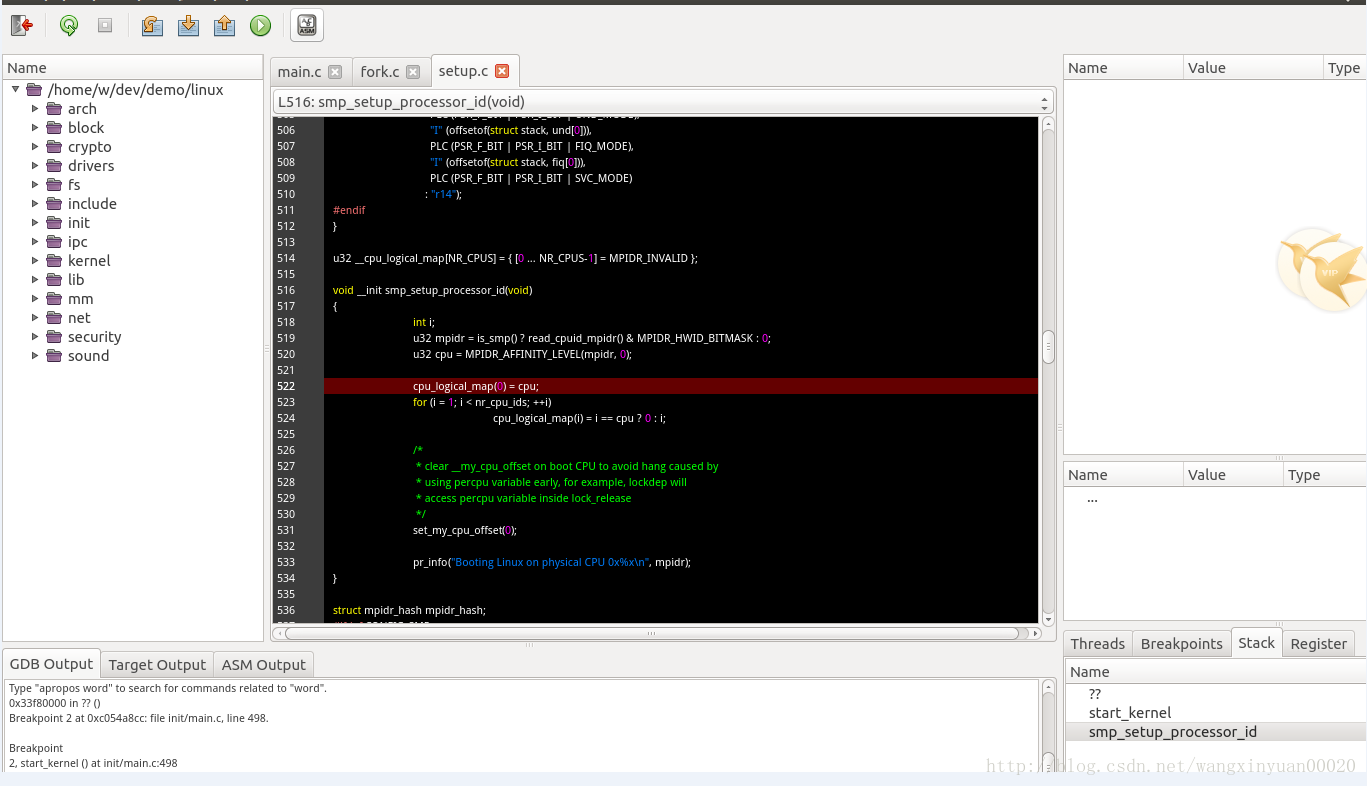

2.笔者通过qemu调试u-boot代码的配置，实际上也可用此方法调试任意版本的Linux内核代码或者通过

Jlink的配置，调试实际主板。

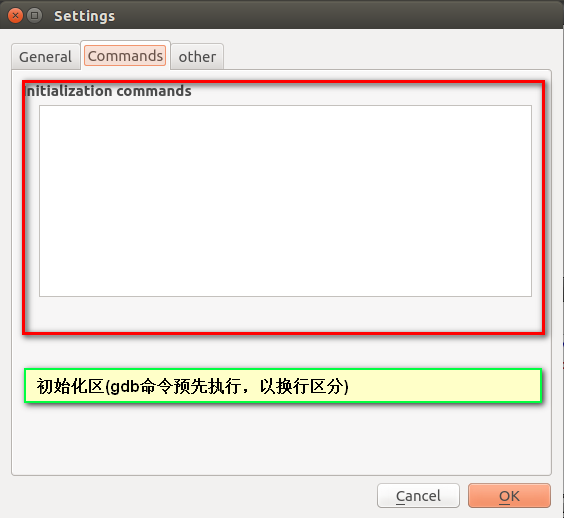

3.gdb需要初始化执行的命令

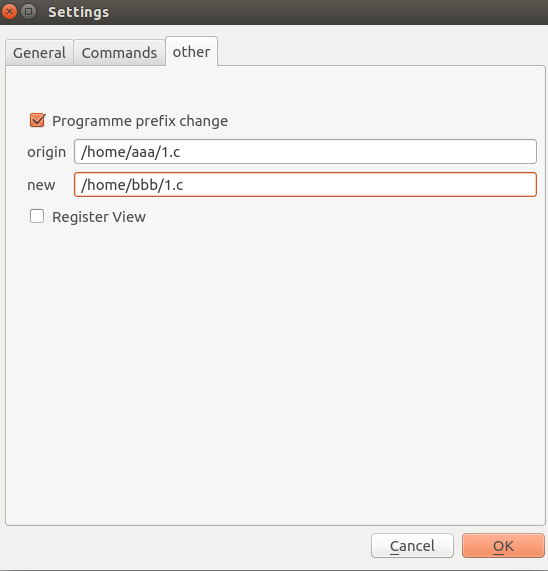

4.源码和可执行文件路径不一致的情况

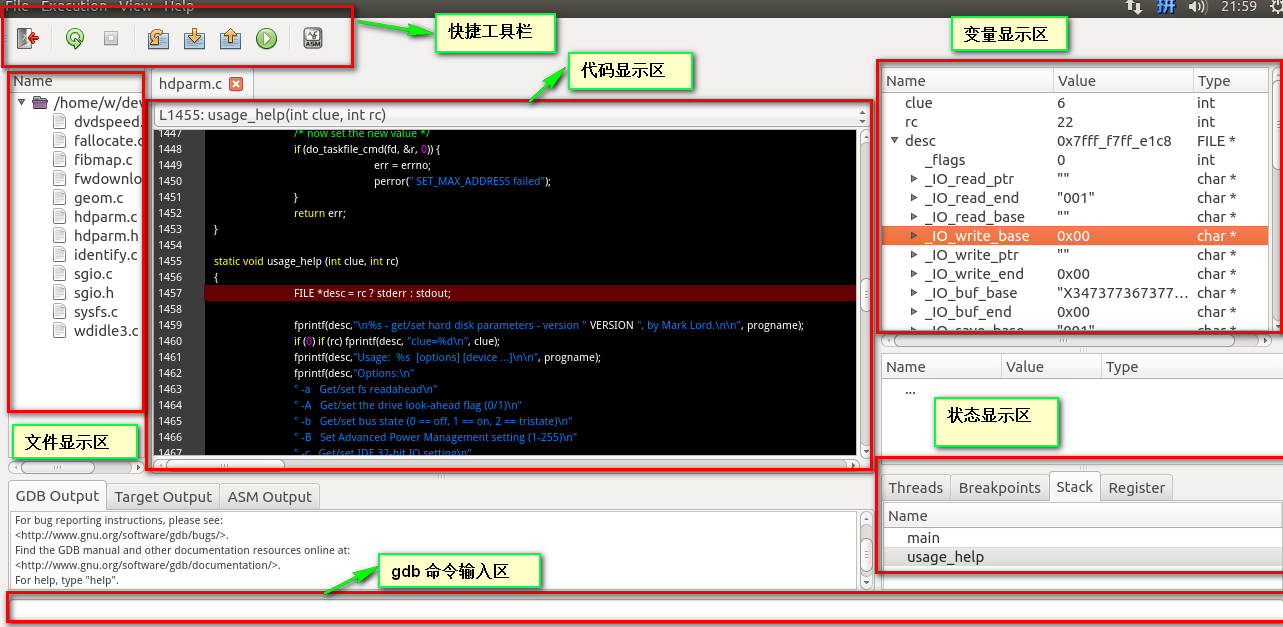

5.调试主界面

6.调试汇编

7.调试COREDUMP

系统需求:

Debian 8(x86_64)
apt-get install exuberant-ctags
apt-get install qt5-default
apt-get install build-essential
apt-get install gdb

ubuntu 14.04(x86_64)
apt-get install exuberant-ctags

ubuntu 16.04(x86_64)
apt-get install exuberant-ctags

CentOS 7(x86_64)
yum install ctags-etags

实例

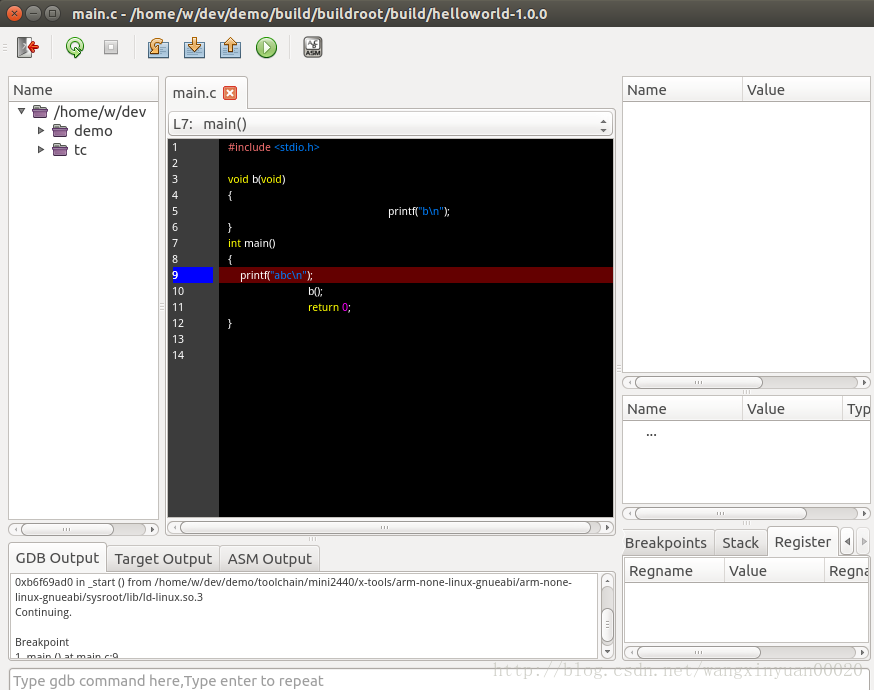

1.远程调试开发板helloworld

1) 交叉编译hellworld,注意gcc 加-g选项，交叉编译gdbserver

2) 开发板与主机用网线连接，并能互相ping通

3) 开发板上运行：
