Mind+上实现sIoT配置并实现sIoT上mqtt消息的通讯

前言

本文主要介绍如何在 Mind+ 上实现 Easy IoT 配置和 Easy IoT 上 MQTT 消息的通讯。

一、创建项目

二、Mind+ 图形化程序块

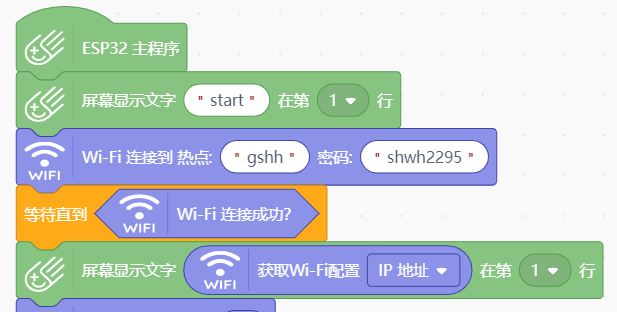

1.测试 Wi-Fi 是否连接成功

首先连接 Wi-Fi，测试 Wi-Fi 是否连接成功。

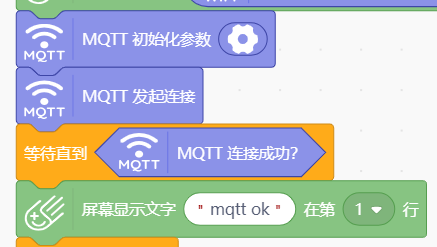

2.测试 MQTT 是否连接成功

Wi-Fi 连接成功后，我们就测试 MQTT 连接是否成功建立，只有两者都成功了，才进入发送消息阶段，甲方监听 Topic_0，乙方监听 Topic_1。

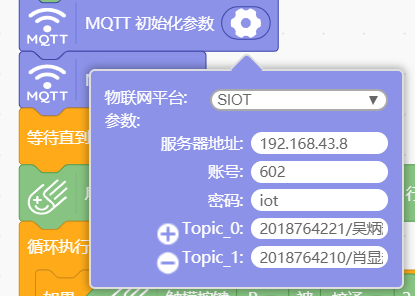

其中，MQTT 初始配置信息如下：

3.实现 MQTT 消息的通信

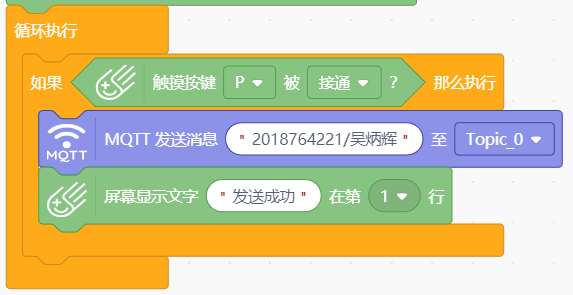

当触摸 P 键后MQTT发送信息“2018764210/吴炳辉”至Topic_0，并显示发送成功。

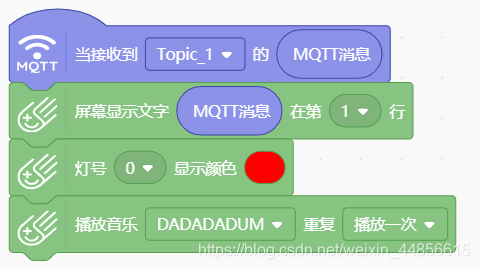

当mqtt接收到Topic_1的消息，屏幕显示MQTT消息并亮红灯，播放音乐。

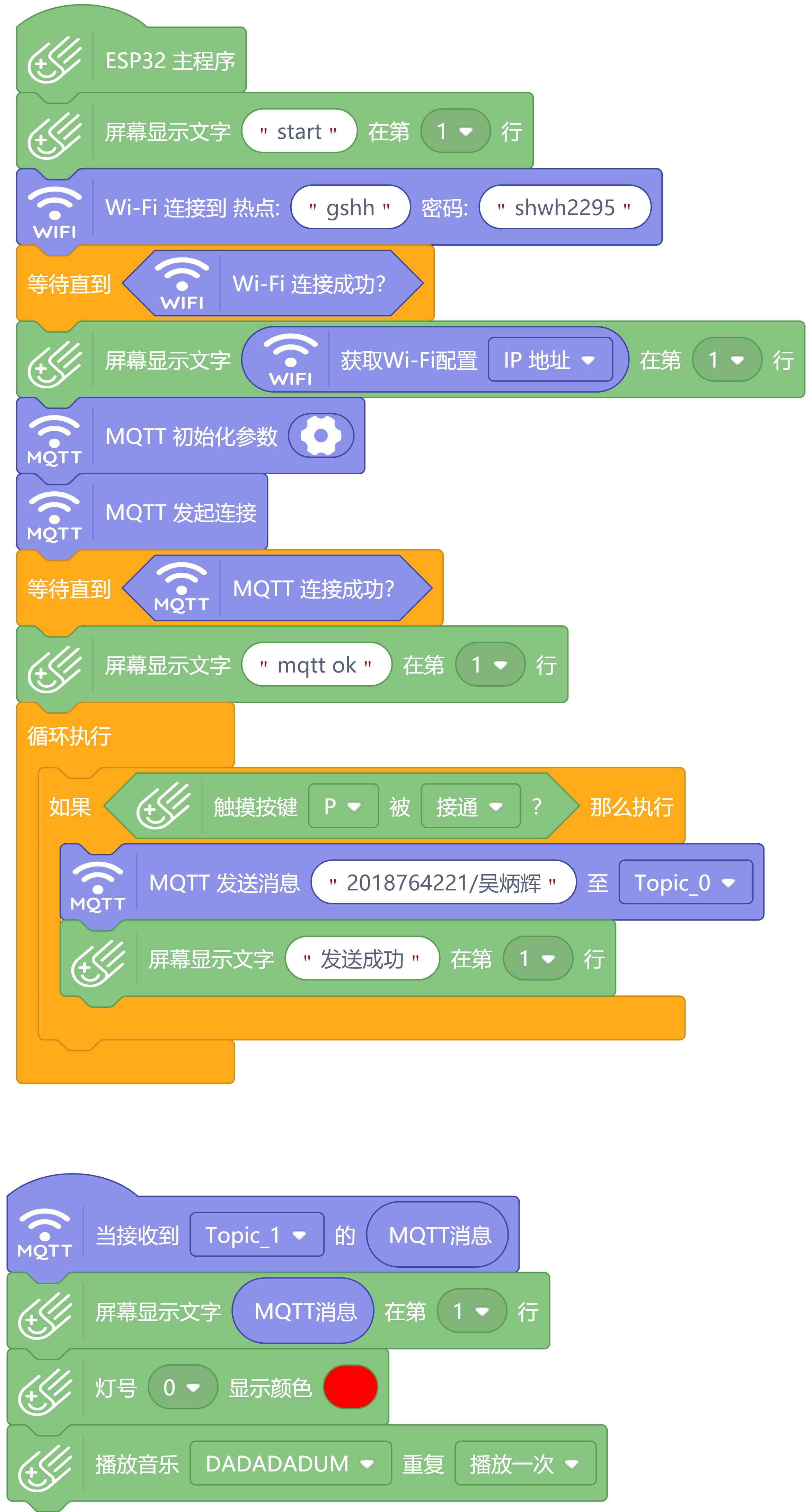

4.完整截图

三、arduino C源代码

代码如下（示例）：

/*!* MindPlus* mpython**/
#include <MPython.h>
#include <DFRobot_Iot.h>
// 函数声明
void obloqMqttEventT1(String& message);
// 静态常量
const String topics[5] = {
    "2018764221/吴炳辉","2018764210/肖显超","","",""};
const MsgHandleCb msgHandles[5] = {
    NULL,obloqMqttEventT1,NULL,NULL,NULL};
// 创建对象
DFRobot_Iot myIot;// 主程序开始
void setup() {
    mPython.begin();myIot.setMqttCallback(msgHandles);display.setCursorLine(1);display.printLine("start");myIot.wifiConnect("gshh", "shwh2295");while (!myIot.wifiStatus()) {
    yield();}display.setCursorLine(1);display.printLine(myIot.getWiFiLocalIP());myIot.init("192.168.43.8","602","","iot", topics, 1883);myIot.connect();while (!myIot.connected()) {
    yield();}display.setCursorLine(1);display.printLine("mqtt ok");
}
void loop() {
    if ((touchPadP.isTouched())) {
    myIot.publish(topic_0, "2018764221/吴炳辉");display.setCursorLine(1);display.printLine("发送成功");}
}// 事件回调函数
void obloqMqttEventT1(String& message) {
    display.setCursorLine(1);display.printLine(message);rgb.write(0, 0xFF0000);buzz.play(DADADADUM, Once);
}

四、实验效果图

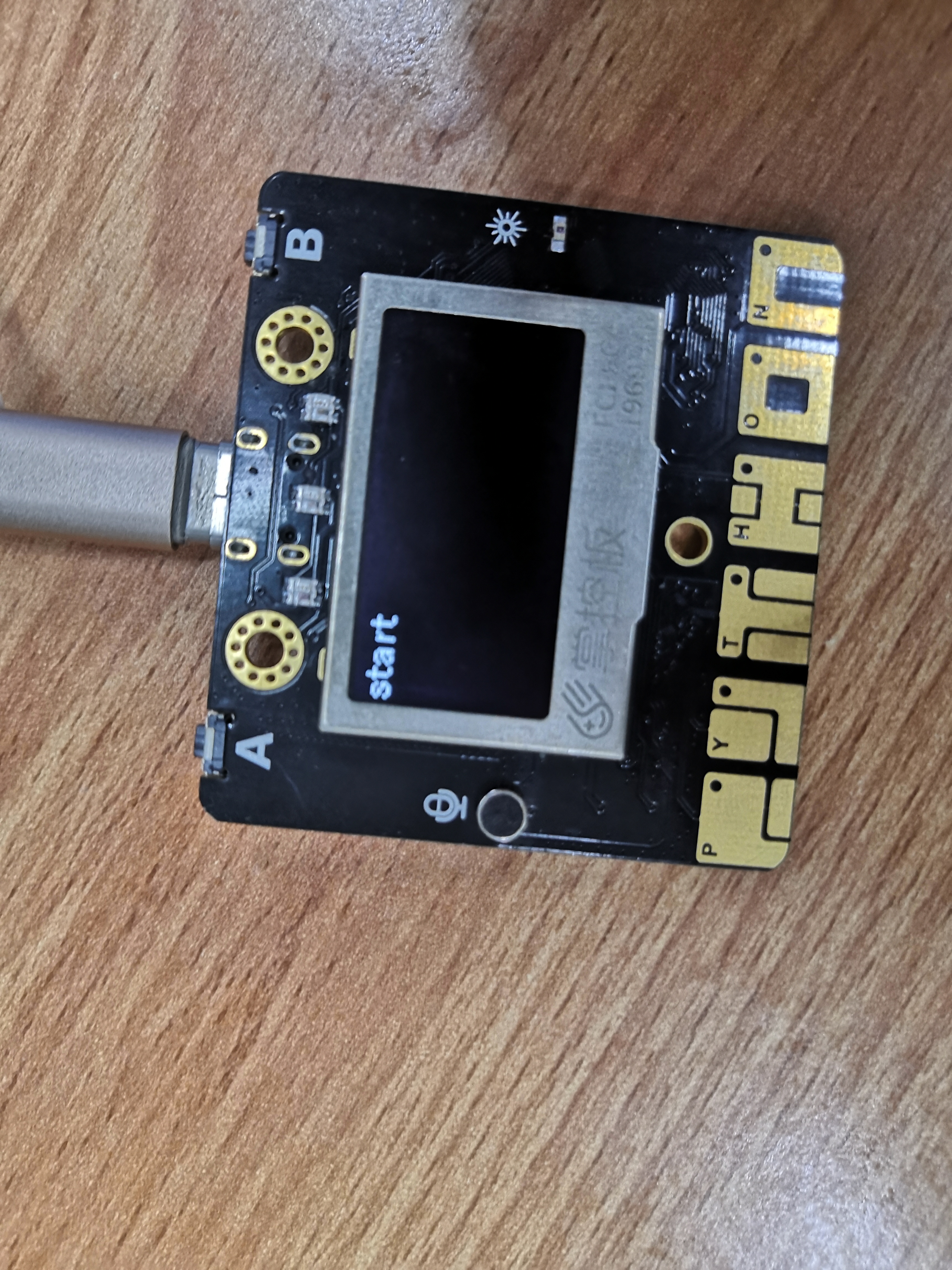

1.连接 Wi-Fi

（WI-FI连接成功忘了截图）

2.连接 MQTT

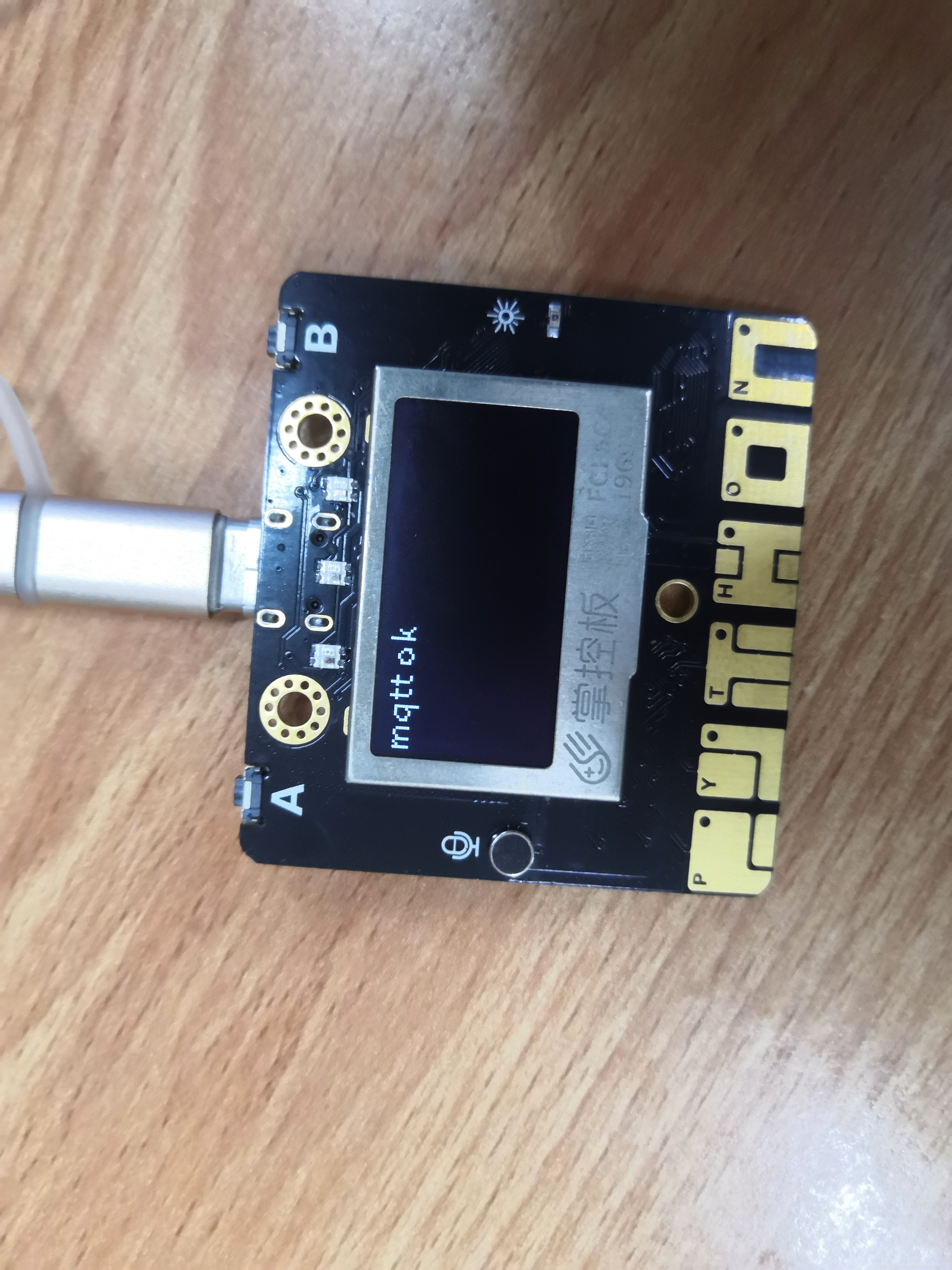

MQTT连接成功。

3.MQTT 消息的通讯

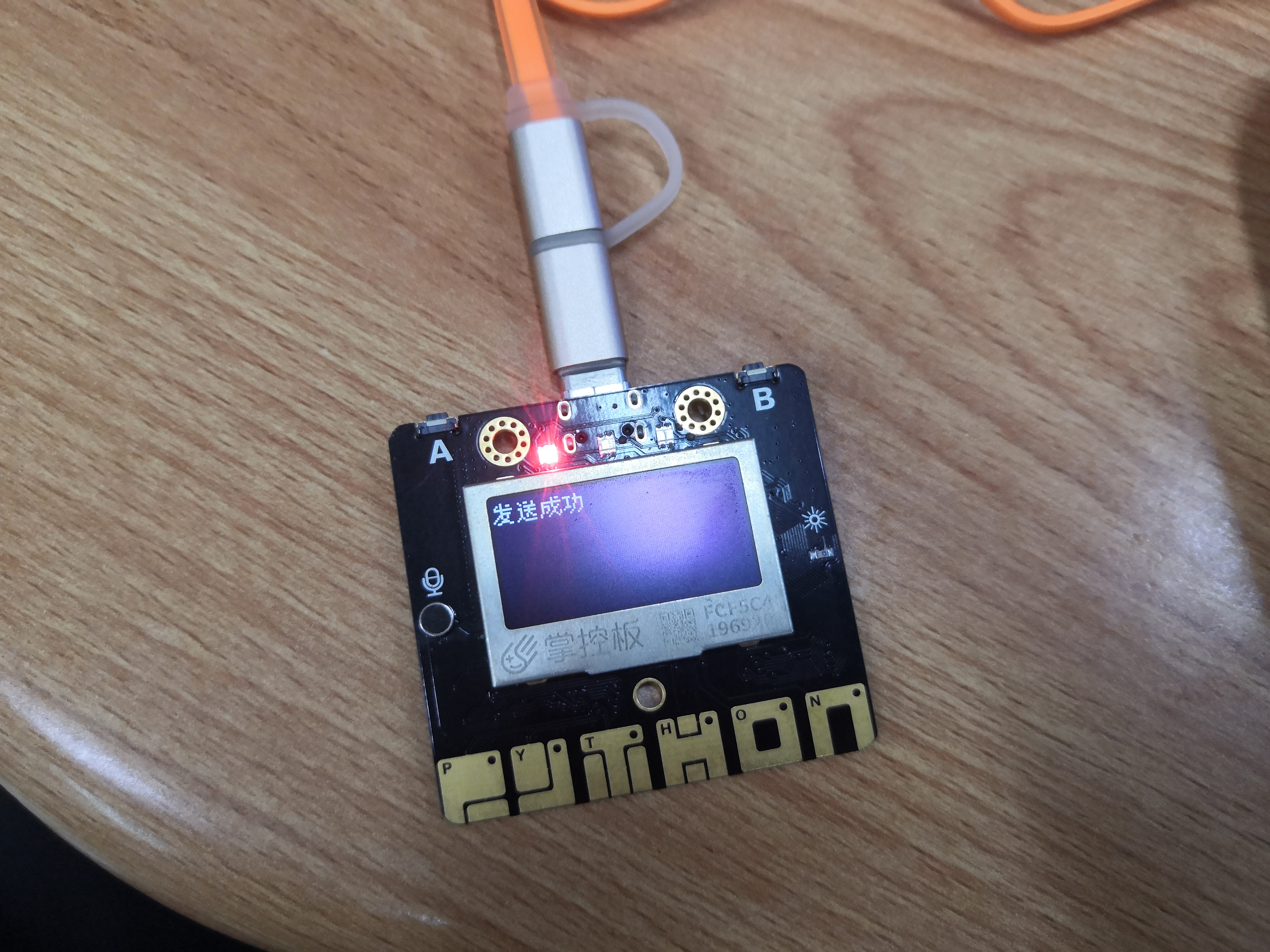

触摸P键发送信息，掌控板屏幕显示 “发送成功”。

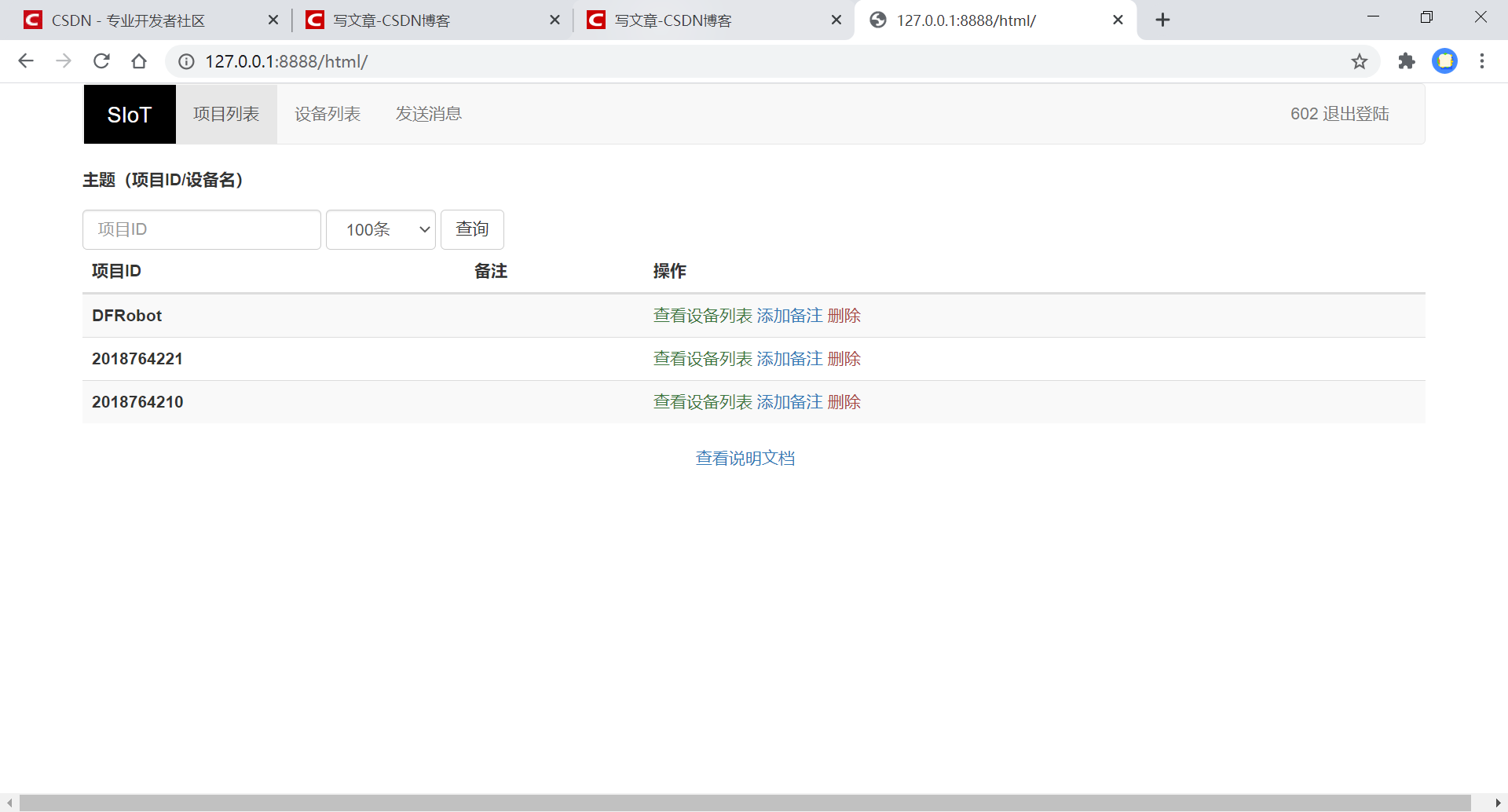

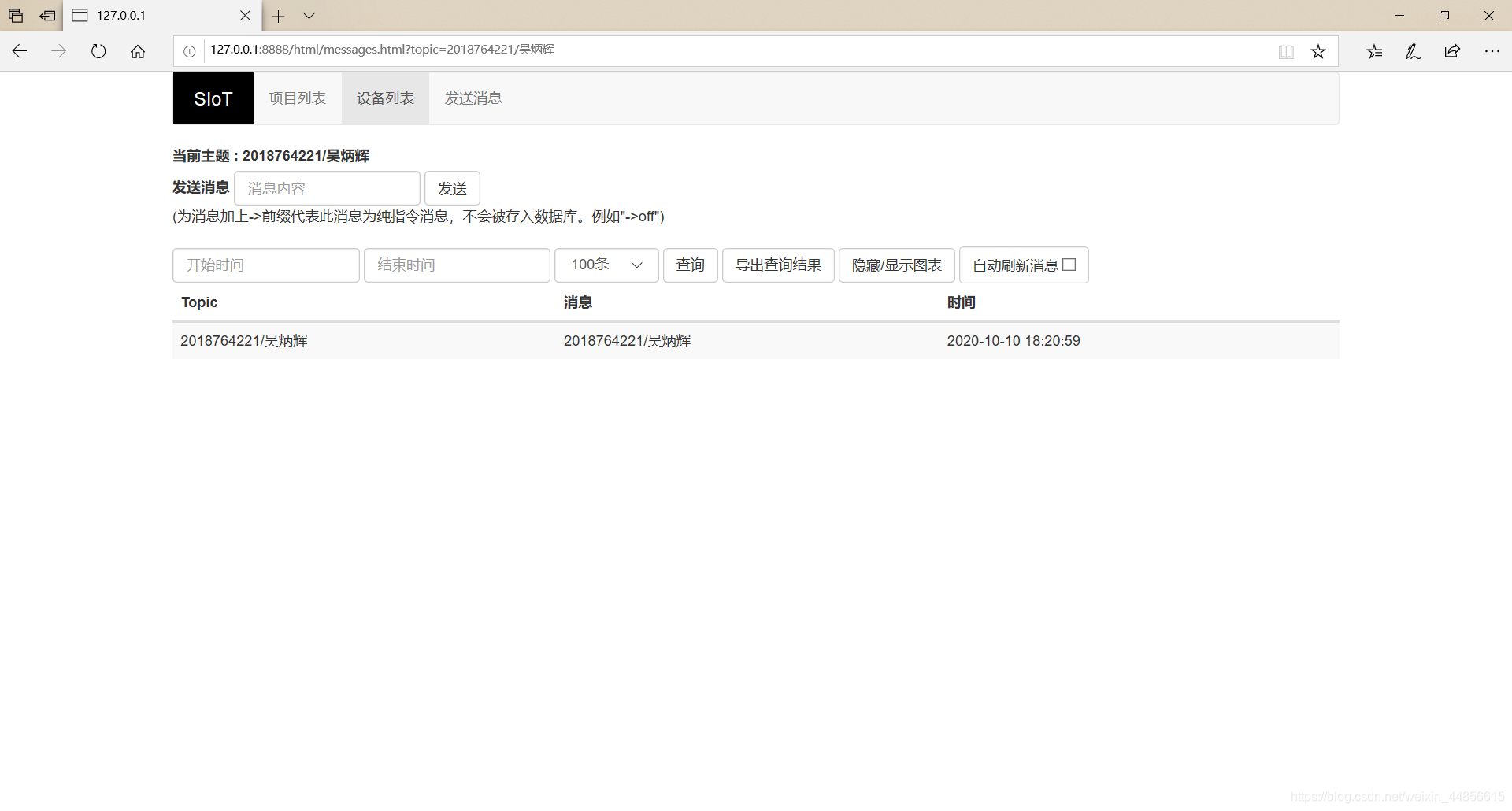

此时sIoT显示发送的信息。

当mqtt接收到Topic_1的消息，sIoT显示收到的信息。

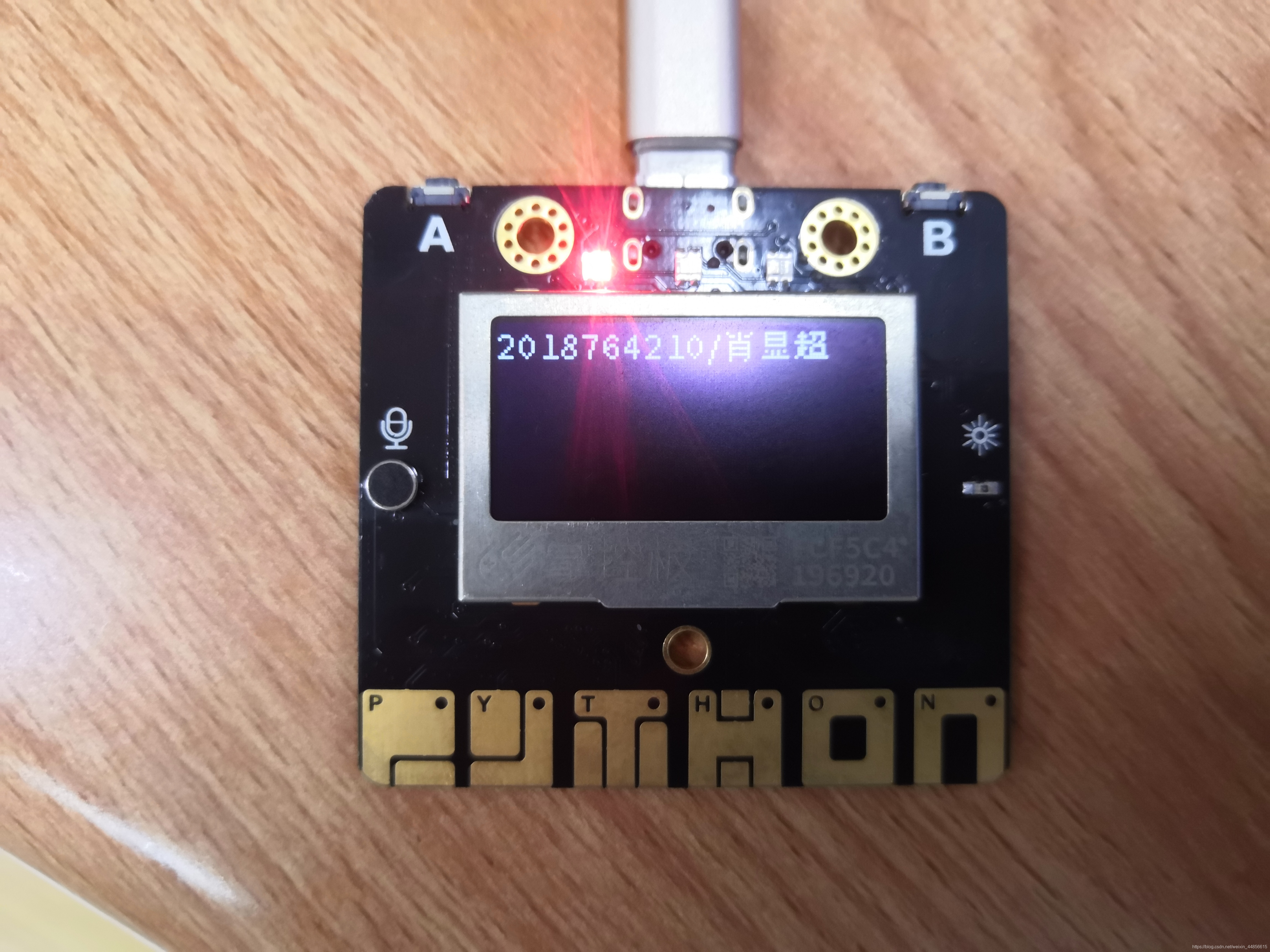

同时，掌控板屏幕显示MQTT消息并亮红灯，播放音乐。

总结

通过这次实验，我初步学会了 Mind+上实现sIoT配置并实现sIoT上mqtt消息的通讯。其操作相对简单，因为在Mind+上可以运用图形化程序块来搭建代码，弄清楚实验原理即可快速实现相应功能。实验的主要过程是：创建项目，搭建 Wi-Fi 连接和 MQTT 连接。乙方触摸P键发送信息，掌控板屏幕显示 “发送成功”，sIoT显示发送的信息。当甲方mqtt接收到Topic_1的消息，sIoT显示收到的信息同时掌控板也有相应的提示。实验让我懂得了，在考虑问题时要认真、全面，尽可能多地结合生活和联系实际，多动手多练习。总的来说，这次实验使我受益匪浅。
