一、前言
本文中influxdb和Grafana下载、安装、配置及使用见另外3篇文章：
1.Influxdb使用1
2.Influxdb使用2
3.Grafana使用
【开篇说明】：本文使用工具环境约定：influxdb-1.6.2、GrafanaV4.2.0、jmeterV5.1
Grafana效果展示图：
对应的jmeter聚合报告数据：
二、influxdb中jmeter数据库创建
环境部署运行正常后，这里需要配置和jmeter关联的数据库、表、及管理用户。见如下全部命令：
[root@georgeComputer ~]# influx #另外开1个linux端连接数据库
Connected to http://localhost:8086 version 1.6.2
InfluxDB shell version: 1.6.2
> show databases #查询库名
name: databases
name
----
_internal
> CREATE DATABASE "jmeterTest" #创建jmeter传送数据的库
> use jmeterTest
Using database jmeterTest
> CREATE USER "admin" WITH PASSWORD '123456' WITH ALL PRIVILEGES #创建数据库账号和密码
三、Jmeter中后台监听器的配置
这里有两种方式：influxdb和Graphite，两种都可以用，注意influxdb的配置文件进行对应协议的修改即可。

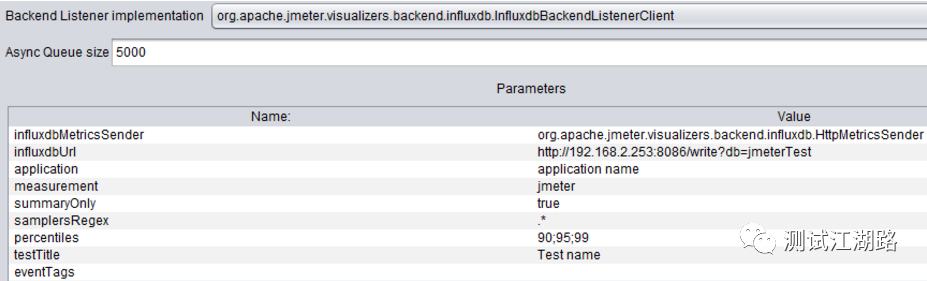

1.添加【InfluxdbBackendListener】后台监听器
Jmeter->测试计划-监听器(Listener)-后端监听器(Backend Listener)，在Backend Listener implementation中选择->org.apache.jmeter.visualizers.backend.influxdb.InfluxdbBack...
【参数说明】：
influxdbMetricsSender:org.apache.jmeter...influxdb...
influxdbUrl：http://192.168.2.253:8086/write?db=jmeterTest #数据库连接配置修改ip/端口/数据库名(influxdb中创建的jmeter数据库名)即可
application：Jmeter压测Demo #可以看成是场景名，可用来分类筛选
measurement：jmeter #数据库表名
summaryOnly：true #true：统计总请求；false：统计子请求，要配合samplersRegex使用
samplersRegex：.* #请求名匹配正则规则
percentiles：90;95;99
testTitle：getDemoNoParam接口测试
eventTags：测试demo

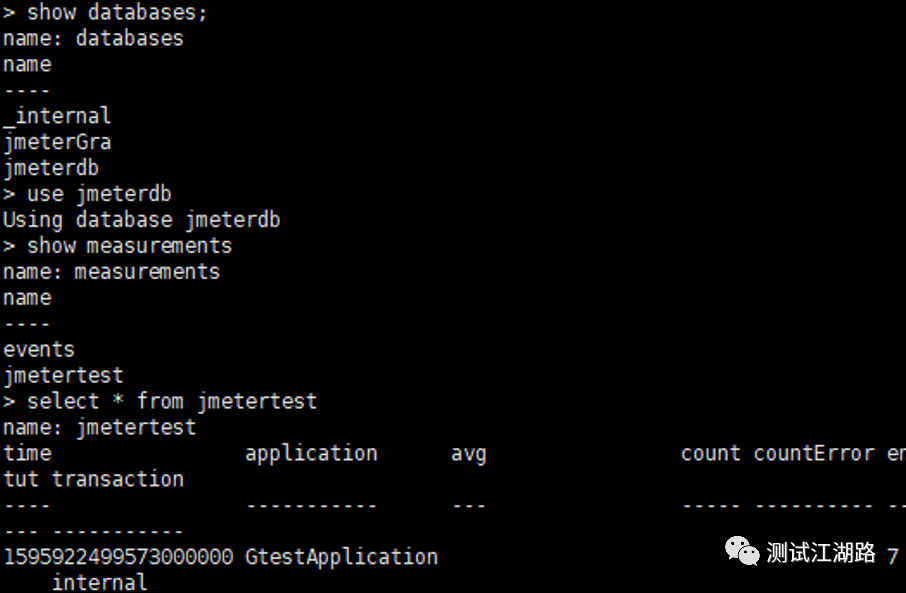

##用了Influxdb的http协议后，measurements会多出如下这么多对应数据表：jmeterTest、events
> select * from jmeter limit 2
name: jmeter
time application avg count countError endedT hit max maxAT meanAT min minAT pct90.0 pct95.0 pct99.0 rb sb startedT statut transaction
---- ----------- --- ----- ---------- ------ --- --- ----- ------ --- ----- ------- ------- ------- -- -- -------- ------ -----------
1595929357925000000 jmeter072801 0 0 0 0 0 internal
1595929362786000000 jmeter072801 5.929999999999997 5208 0 5208 34 0 12 32 33.989999999999995 473928 0 all all
time：时间戳
application：应用名、场景名，即jmeter配置中的application
avg：平均响应时间
count：请求数，也就是TPS的T
countError：错误请求数
endedT：Finished threads-结束线程数
hit：每秒点击数
max：成功采样最大响应时间
maxAT：Max active threads-最大活跃线程数
minAT：Min active threads-最小活跃线程数
meanAT：Mean active threads-活跃线程数
min：成功采样最小响应时间
pct90：采样器90%响应百分比
pct95：采样器95%响应百分比
pct99：采样器99%响应百分比
rb：接收包，单位bit 转换到jmeter中接收KB/sec，需要运算下，如487942/8/1024=59KB/s
sb：发送包，单位bit 转换到jmeter中发送KB/sec
startedT：Started threads-启动线程数
statut：值为ok 、ko、all，用于设置了summaryOnly=false和samplersRegex，开启了子请求数据抓取的场景，如果不抓取子请求信息，则这里无ok和ko的值
transaction：事务名，只要设置发送子请求方式，设置summaryOnly=false和samplersRegex的这里才有值，否则都是all
示例1： samplersRegex设置为：getDemoNoParam-p.*
> select time,application,count,countError,hit,responseCode,startedT,statut,transaction from jmeter where "transaction"!= 'internal' and "transaction" != 'all' and "statut" != 'all' order by time desc
name: jmeter
time application count countError hit responseCode startedT statut transaction
---- ----------- ----- ---------- --- ------------ -------- ------ -----------
1596166285577000000 jmeter07312 130 ok getDemoNoParam-pass
1596166285355000000 jmeter07312 2710 ok getDemoNoParam-pass
示例2： samplersRegex设置为：.*
> select * from jmeter order by time desc limit 10
name: jmeter
time application avg count countError endedT hit max maxAT meanAT min minAT pct90.0 pct95.0 pct99.0 rb responseCode responseMessage sb startedT statut transaction
---- ----------- --- ----- ---------- ------ --- --- ----- ------ --- ----- ------- ------- ------- -- ------------ --------------- -- -------- ------ -----------
1596165795354000000 jmeter07312 0 7 7 7 7 internal
1596165795354000000 jmeter07312 6.460000000000001 2666 26 1 16.900000000000006 24 25.989999999999995 ok getDemoNoParam-pass
1596165795354000000 jmeter07312 6.460000000000001 2666 26 1 16.900000000000006 24 25.989999999999995 242606 0 all getDemoNoParam-pass
1596165795354000000 jmeter07312 5.630000000000001 2663 26 1 14.900000000000006 23.94999999999999 26 242333 0 all getDemoNoParam-faile
1596165795354000000 jmeter07312 5.630000000000001 2663 26 1 14.900000000000006 23.94999999999999 26 ko getDemoNoParam-faile
1596165795354000000 jmeter07312 6.460000000000001 5329 2663 5329 26 1 14 23.94999999999999 25.97999999999999 484939 0 all all
1596165790355000000 jmeter07312 2721 Assertion failed Test failed: text expected to contain /无参getDemo222/ getDemoNoParam-faile
1596165790355000000 jmeter07312 0 7 7 7 7 internal

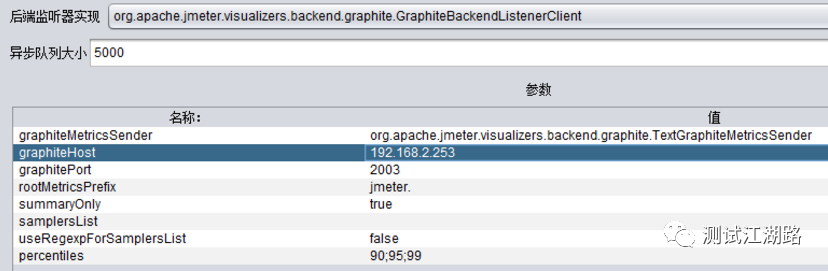

2.添加【GraphiteBackendListener】后台监听器
Jmeter->测试计划-监听器(Listener)->后端监听器(Backend Listener)->在Backend Listener implementation中选择->org.apache.jmeter.visualizers.backend.graphite.Graphite.....
注意：使用此协议需要在influxdb的配置文件中开启graphite协议；和1中influxdb协议不同的是这里的数据库名是在配置文件中设置的
配置项说明：
graphiteHost：influxdb中开启了graphite协议的机器IP
graphitePort：2003是influxdb配置文件中graphite板块里的bind-address
rootMeticsPrefix：设置指标前缀，查看时更方便区分，比如jmeter.all.a.avg
summaryOnly：true/false 是否统计总量，如果是false就需要设置samplersList
samplersList：测试Sampler名称，支持正则表达式，全部的话使用 .*
useRegexpForSamplerList：true/false Sampler名称是否支持正则
percentiles：90;95;99
#influxdb的配置文件中的graphite板块如下：
[[graphite]]# Determines whether the graphite endpoint is enabled.是否启用enabled = true#数据库名配置database = "jmeterTestGra"retention-policy = ""#数据库连接ip和端口配置bind-address = ":2003"#协议配置protocol = "tcp"consistency-level = "one"
##用了Graphite协议后，measurements会多出如下这么多对应数据表：
详细参数如下：
#####响应相关指标##############
jmeter.all.a.avg：ok.count和ko.count的平均值jmeter.all.a.count：ok.count+ko.countjmeter.all.a.max：ok.count和ko.count的最大响应时间jmeter.all.a.min：ok.count和ko.count的最小响应时间jmeter.all.a.pct90：采样器90%响应百分比，成功加失败总数的百分比jmeter.all.a.pct95：采样器95%响应百分比，成功加失败总数的百分比jmeter.all.a.pct99：采样器99%响应百分比，成功加失败总数的百分比jmeter.all.h.count：每秒点击数jmeter.all.ko.count：失败响应数jmeter.all.ok.avg：成功采样平均响应时间jmeter.all.ok.count：成功响应数jmeter.all.ok.max：成功采样最大响应时间jmeter.all.ok.min：成功采样最小响应时间jmeter.all.ok.pct90：成功采样90%响应时间jmeter.all.ok.pct95：成功采样95%响应时间jmeter.all.ok.pct99：成功采样99%响应时间jmeter.all.rb.bytes：接收的字节数jmeter.all.sb.bytes：发送的字节数######线程数及用户相关指标#########jmeter.test.endedT：Finished threads-结束线程数jmeter.test.maxAT：Max active threads-最大活跃线程数jmeter.test.meanAT：Mean active threads-活跃线程数jmeter.test.minAT：Min active threads-最小活跃线程数jmeter.test.startedT：Started threads-启动线程数
这些参数详细说明可参考jmeter官网：
https://jmeter.apache.org/usermanual/realtime-results.html
