本文根据 Flink Forward 全球在线会议 · 中文精华版整理而成，由阿里巴巴计算平台事业部资深算法专家杨旭(品数)分享。本文主要介绍了 Alink 从宣布开源到现在，最近半年来的进展情况，重点分享了 Alink 的一些特性、原理、使用技巧等，为大家使用 Alink 进行开发提供了参考。
Alink进展总览
Alink 到目前已经发布了四个 Release 版本：
- Alink version 1.0：2019年11月在Flink Forword Asia大会上宣布开源。
- Alink version 1.0.1：于2019年12月发布，主要解决一些场景下PyAlink的安装问题。在此期间也出了一系列的开发文章，包括Alink环境搭建，入门示例等，为大家使用Alink第一步提供了指导。
- Alink version 1.1.0：于2020年02月发布，在Flink发布1.10版本后，Alink 第一时间做了兼容，目前Alink支持Flink 1.10和Flink 1.9，PyAlink也兼容PyFlink。此外，从这个版本开始，Alink已经发布到Maven中央仓库和PyPI。这样，Maven工程中使用Alink，只需要在POM文件中引入Alink的相关依赖就可以了，无需自己手动编译，打包安装。Python环境则可以借助PyPI仓库，进行Alink的安装。
- Alink version 1.1.1 ：于2020年04月发布，主要是提升了使用体验，提升了性能。
Alink 发展之路

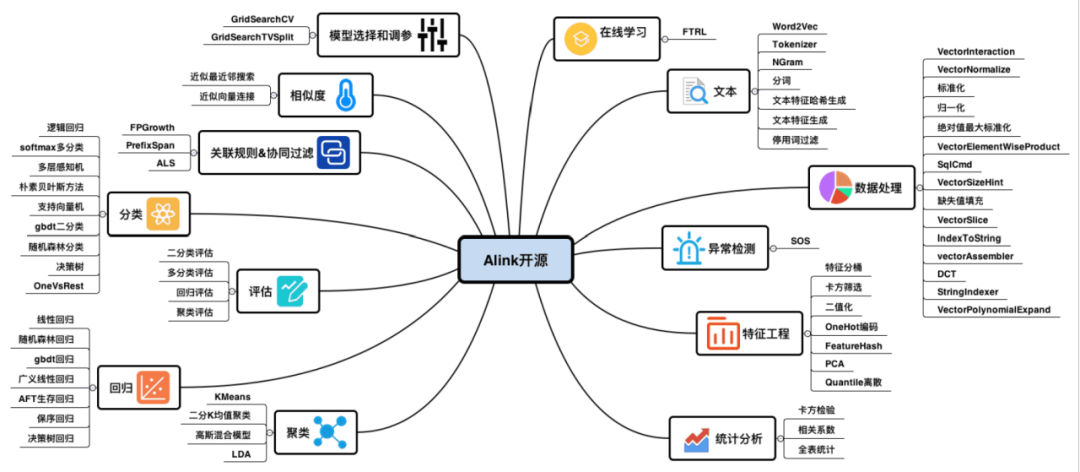

上图是Alink在发布1.0版本的时候，所有的算法以及功能，简单来说，Alink的批式功能是和SparkML对应的，SparkML有的功能，Alink基本都提供了。相较于SparkML，除了批式的功能，Alink还提供了流式的功能。
Alink在近半年，功能上整体没有大的变化，下面列举一些正在研发测试，即将开源的一些功能：
- 提供更多数据处理，特征工程相关功能，在小版本就会陆续推出。
- 经典的分类和回归问题上，主要为两个方面：一是对已有模型，我们将会披露更多模型内部信息，让大家对模型有更多的了解，而不仅仅只是拿模型来进行预测，二是FM系列算法的推出。
- 关联规则&协同过滤，在协同过滤推荐问题上，SparkML主要提供的是ALS，它可以解决一些推荐的问题，但是实际运用过程中，仅仅使用ALS是不够的，后续Alink将推出更多推荐类的算法。
- 在线学习，在1.0发布的时候，已经提供了在线学习的功能，但在实际应用场景中，用户希望在线学习能够变得更加灵活，后续的版本中将会对这部分进行加强。
重要特性介绍
在本章，将按照版本的发布顺序，逐步介绍Alink的特性，设计原理，以及使用技巧等内容。
1.Alink version 1.1.0
■ 程序构建
从Alink 1.1.0开始，使用Maven中央仓库即可构建Alink项目，下面是POM文件示例。Flink 1.10版本依赖：
<dependency><groupId>com.alibaba.alink</groupId><artifactId>alink_core_flink-1.10_2.11</artifactId><version>1.1.0</version>
</dependency>
<dependency><groupId>org.apache.flink</groupId><artifactId>flink-streaming-scala_2.11</artifactId><version>1.10.0</version>
</dependency>
<dependency><groupId>org.apache.flink</groupId><artifactId>flink-table-planner_2.11</artifactId><version>1.10.0</version>
</dependency>
Flink 1.9版本依赖：
<dependency><groupId>com.alibaba.alink</groupId><artifactId>alink_core_flink-1.9_2.11</artifactId><version>1.1.0</version>
</dependency>
<dependency><groupId>org.apache.flink</groupId><artifactId>flink-streaming-scala_2.11</artifactId><version>1.9.0</version>
</dependency>
<dependency><groupId>org.apache.flink</groupId><artifactId>flink-table-planner_2.11</artifactId><version>1.9.0</version>
</dependency>
■ 环境安装实践
- 准备环节
主要是Python环境搭建，以及JAVA 8的安装，Python环境的搭建我们推荐安装Anaconda3，可以对Python的版本进行灵活的控制。不同操作系统的环境准备，请参考下面的教程：
MacOS： https://zhuanlan.zhihu.com/p/110898678
Linux环境： https://zhuanlan.zhihu.com/p/110898735
Windows：https://zhuanlan.zhihu.com/p/97020481
- PyAlink安装
从1.1.0开始，Alink已经发布到了PyPI，安装更加方便了，请参考如下链接：
如何安装最新版本PyAlink？
https://zhuanlan.zhihu.com/p/110944464
- PyAlink卸载
如果之前安装过PyAlink，因为之前版本我们是手动安装的，在升级到新版本时，可能会遇到一些问题，因此需要将其卸载，可以参考下面的文章：
PyAlink的版本查询、卸载旧版本：
https://zhuanlan.zhihu.com/p/109949429
■ Notebook开发实践
在讲 Notebook 示例之前，我们先来了解一下 PyAlink 的设计背景：
- 在机器学习应用开发过程中，我们经常会先在批式环境进行模型训练，然后在流式的环境应用模型，从批式环境转换到流式环境，往往需要重写代码，无法做到代码的复用。Alink设计之初，就希望尽量将批和流之间的差异变得最小，比如，批上做完后，只需要将Batch字样改成Stream字样就可以运行。
- 机器学习开发的过程，我们一般是希望越快越好，越敏捷越好。其实在本机上开发，体验是最好的，一般做法是，在本机小数据规模上进行验证，然后上到集群上进行效果的评估。但是本机环境往集群环境迁移，并不容易，我们希望这个过程有一个好的体验，不用去编写大量的代码。
基于这样的设计背景，我们来看下一现在Notebook上进行Alink开发的实践。
- PyAlink 批式任务在 Notebook 上运行
本地运行代码示例：
from pyalink.alink import *
## 一个 Batch 作业的例子
useLocalEnv(2)
## prepare data
import numpy as np
import pandas as pd
data = np.array([[0, 0.0, 0.0, 0.0],[1, 0.1, 0.1, 0.1],[2, 0.2, 0.2, 0.2],[3, 9, 9, 9],[4, 9.1, 9.1, 9.1],[5, 9.2, 9.2, 9.2]
])
df = pd.DataFrame({"id": data[:, 0], "f0": data[:, 1], "f1": data[:, 2], "f2": data[:, 3]})
inOp = BatchOperator.fromDataframe(df, schemaStr='id double, f0 double, f1 double, f2 double')
FEATURE_COLS = ["f0", "f1", "f2"]
VECTOR_COL = "vec"
PRED_COL = "pred"vectorAssembler = (VectorAssembler().setSelectedCols(FEATURE_COLS).setOutputCol(VECTOR_COL)
)
kMeans = (KMeans().setVectorCol(VECTOR_COL).setK(2).setPredictionCol(PRED_COL)
)
pipeline = Pipeline().add(vectorAssembler).add(kMeans)
pipeline.fit(inOp).transform(inOp).firstN(9).collectToDataframe()
集群运行代码示例：
from pyalink.alink import *## 一个 Batch 作业的例子
useRemoteEnv("10.101.**.**", 31805, 2, shipAlinkAlgoJar=False)
## prepare data
import numpy as np
import pandas as pd
data = np.array([[0, 0.0, 0.0, 0.0],[1, 0.1, 0.1, 0.1],[2, 0.2, 0.2, 0.2],[3, 9, 9, 9],[4, 9.1, 9.1, 9.1],[5, 9.2, 9.2, 9.2]
])
df = pd.DataFrame({"id": data[:, 0], "f0": data[:, 1], "f1": data[:, 2], "f2": data[:, 3]})
inOp = BatchOperator.fromDataframe(df, schemaStr='id double, f0 double, f1 double, f2 double')
FEATURE_COLS = ["f0", "f1", "f2"]
VECTOR_COL = "vec"
PRED_COL = "pred"vectorAssembler = (VectorAssembler().setSelectedCols(FEATURE_COLS).setOutputCol(VECTOR_COL)
)
kMeans = (KMeans().setVectorCol(VECTOR_COL).setK(2).setPredictionCol(PRED_COL)
)
pipeline = Pipeline().add(vectorAssembler).add(kMeans)
pipeline.fit(inOp).transform(inOp).firstN(9).collectToDataframe()
我们可以看到本地和远程代码上的差别，就只有第4行代码不一样，本地使用的是useLocalEnv(2)，远程使用的是useRemoteEnv(“10.101…”, 31805, 2, shipAlinkAlgoJar=False)。相较于本地环境，集群环境需要指定Flink集群的ip地址和端口。
- PyAlink 流式任务在 Notebook 上运行
本地运行示例：
from pyalink.alink import *
## 一个 Stream 作业的例子
## 唯一参数表示并行度
useLocalEnv(2)
source = CsvSourceStreamOp() \.setSchemaStr("sepal_length double, sepal_width double, petal_length double, petal_width double, category string") \.setFilePath("http://alink-dataset.cn-hangzhou.oss.aliyun-inc.com/csv/iris.csv")
source.print()
StreamOperator.execute()
集群运行示例：
from pyalink.alink import *## 一个 Stream 作业的例子
useRemoteEnv("10.101.**.**", 31805, 2, shipAlinkAlgoJar=False, localIp="30.39.**.**")
source = CsvSourceStreamOp() \.setSchemaStr("sepal_length double, sepal_width double, petal_length double, petal_width double, category string") \.setFilePath("http://alink-dataset.cn-hangzhou.oss.aliyun-inc.com/csv/iris.csv")
source.print()
StreamOperator.execute()
我们可以看到，流式任务的运行，本地和集群上的代码也只有设置运行环境这一行（第4行）代码有差别，其他的代码都是一样的。
集群运行模式中，流式任务和批式任务的设置有点差别，流式的任务需要指定本地的IP地址（localIp），我们使用Notebook进行交互式开发时，一般需要看到运行结果，批式任务使用Flink现有的机制，是可以直接看到运行结果的。但是流式任务数据流是无边界的，为了将流任务的运行结果返回回来，让用户可以实时看到，我们单独建立了一个通路进行数据传输，因此我们需要设置这个本地的IP地址，和集群进行交互。当然，这个本地IP地址的参数，在4月份的版本（Alink 1.1.1版本）中，已经可以自动检测到了，可以省略掉了。
■ PyAlink 基于 PyFlink 整合
本节中，重点介绍两点PyAlink和PyFlink的兼容特性。
- 数据的连通性：Alink 算子的输入输出，本质上是Flink的Table格式，PyFlink其实也是Flink Table，这样Alink Operator与PyFlink两个就可以相互转化，而且转换的代价非常小，并不涉及到数据的重写。有了这种转换，Alink和PyFlink两边的功能就可以混用，方便串联 Flink 和 Alink 的工作流。
下面是一段Alink和PyFlink代码混用的示例：
### get_mlenv.py
from pyalink.alink import *
env, btenv, senv, stenv = getMLEnv()
### 使用 PyFlink 接口，与 Table 进行互转
table = stenv.from_elements([(1, 2), (2, 5), (3, 1)], ['a', 'b'])
source = TableSourceStreamOp(table)
source.print()
StreamOperator.execute()
我们可以看到，使用PyFlink 构建Table（第5行），可以直接转化为PyAlink的数据源算子（第6行）。
- 新提供了 getMLEnv 接口，能直接使用 flink run -py *.py 往集群提交作业。除了Notebook交互式运行Alink任务这种方式，对于定时调度的任务，我们需要一次性提交任务，PyFlink在这方面支持非常好，PyAlink和PyFlink兼容后，我们可以达到和PyFlink提交任务一样的使用体验。只是有一点不同，在获取运行环境的时候，需要改为调用getMLEnv()方法，这个方法会返回env, btenv, senv, stenv四个运行环境，这样PyAlink的任务可以交给PyFlink，执行PyFlink 相关操作。
下面是提交任务的示例：
### 直接运行脚本
python kmeans.py
### 向集群提交作业
PYFLINK_PATH=`python -c "import pyflink;print(pyflink.__path__[0])"`
${PYFLINK_PATH}/bin/flink run -m 10.101.**.**:31805 -py kmeans.py -p 4
■ 读写Kafka
我们在Flink Kafka Connector基础上，为Kafka的输入输出包装了Source和Sink组件，让大家读写Kafka数据更加方便。下面是一个从数据读入，数据解析，对数据进行逻辑回归预测，将结果写入Kafka的任务的代码示例：
### 读取数据
data = KafkaSourceStreamOp()\.setBootstrapServers("localhost:9092")\.setTopic("iris")\.setStartupMode("EARLIEST")\.setGroupId("alink_group")
### 解析JSON数据
json_parser = JsonValueStreamOp().setSelectedCol("message").setOutputCols(["sepal_length", "sepal_width", "petal_length", "petal_width", "category"]).setJsonPath(["$.sepal_length", "$.sepal_width", "$.petal_length", "$.petal_width", "$.category"])data = data.link(json_parser)
### 数据类型转换
data = data.select( \"CAST(sepal_length AS DOUBLE) AS sepal_length, "+ "CAST(sepal_width AS DOUBLE) AS sepal_width, "+ "CAST(petal_length AS DOUBLE) AS petal_length, "+ "CAST(petal_width AS DOUBLE) AS petal_width, category")
### 读取本地模型文件
model = CsvSourceBatchOp().setFilePath("/path/to/model.csv") \.setSchemaStr("model_id bigint, model_info string, label_type string")
### 构建逻辑回归预测模型
lr_predictor = LogisticRegressionPredictStreamOp(model) \.setPredictionCol("pred").setPredictionDetailCol("pred_detail")
### 对数据进行预测
result = data.link(lr_predictor)
### 结果输出到Kafka
sink = KafkaSinkStreamOp() \.setBootstrapServers("localhost:9092") \.setDataFormat("json").setTopic("lr_pred")
data.link(sink)
StreamOperator.execute()
从代码中可以看出，数据通过KafkaSourceStreamOp组件读入，通过JSON Path解析数据，解析出的值，是String类型，再根据数据的实际类型，使用CAST函数进行类型转换，然后通过加载本地训练好的模型，构建逻辑回归预测组件，对数据进行预测，最后将结果通过KafkaSinkStreamOp组件输出到Kafka。
我们也可以看到，在Alink 1.1.0这个版本中，数据的解析还是有一点麻烦，在本文后面的部分还会介绍对数据解析部分的简化，让整个流程更简洁。
2.Alink version 1.1.1
本章开始，我们将详细介绍Alink 1.1.1版本的一些优化的点，以及重要特性等。
■ 优化枚举类型参数提示
在我们使用算法组件的时候，经常会遇到有些属性是枚举类型的，在Python中，一般是通过字符串输入枚举值，实际在使用的过程中，这些枚举值很难全部记住，经常需要去查询Alink的文档。为了我们编写代码更加顺畅，在新版本中，我们优化了代码的提示信息，我们可以尝试填写一个替代值，虽然会抛异常，但在运行结果中，可以看到枚举值的明确提示。
以卡方筛选算子为例，卡方筛选算子的SelectorType可以填写NumTopFeatures， Percentil，FPR等，是枚举类型变量，我们如果使用’aaa’值代替，看下会有什么效果，代码如下：
### Python代码
selector = ChiSqSelectorBatchOp()\.setSelectorType("aaa")\.setSelectedCols(["f_string", "f_long", "f_int", "f_double"])\.setLabelCol("f_boolean")\.setNumTopFeatures(2)
在Alink 1.1.1之前的版本，会返回下图：
异常信息中打出SelectorType输出错误的值AAA，但异常信息不明显，也没有指出是哪个参数写错了。
Alink 1.1.1中，则会出现下图的结果：
异常信息中会有哪个参数填写错误，以及会提示可能的值是什么，这样我们使用Alink算子的时候更加便捷。
上面是Python代码的枚举类型的错误提示，对于JAVA来说，有代码自动提示，编写时会非常方便：
■ 优化列名参数提示
我们进行机器学习开发，算法中往往会有很多列名参数，列名输错情况很常见，如下图所示：
我们可能将text字段错误的写成了text1，在1.1.1版本里，不仅会指出哪列不存在，也会提示最可能的列名，帮助用户做修正，见下图所示。
这样，用户可以更快的定位错误，排查问题。JAVA的行为也相同：
输出提示如下：
■ PyAlink1.1.1改进
- 优化了 DataFrame 和 BatchOperator 互转的性能
我们在使用Python时，更多是用DataFrame来操作数据，在使用PyAlink时，有一个DataFrame向Alink Table转换的过程，转换的速度会直接影响整个任务的执行时长，为了给用户一个比较好的用户体验，我们在转化上面，做了比较大的性能优化。
以下面的示例代码为例：
n = 50000
users = []
for col in range(n):users.append([col] * 2)
df = pd.DataFrame(users)
source = BatchOperator.fromDataframe(df, schemaStr='id int, label int')
source.link(CsvSinkBatchOp().setOverwriteSink(True).setFilePath('temp.csv'))
BatchOperator.execute()
之前5W行数据需要约55s，现在只需要 5s，现在100w行数据约 20s就可以转换完成。您可能注意到从5W到100W，这种提升好像不是成程线性关系，这是因为转化的过程中，还包含了一些系统开销。总之，我们在数据转化中，已经尽量的压缩了处理时间，让整个任务运行更快。
- 改进流式组件的print功能，将不会因为数据中有NaN导致作业失败，提高了程序的稳定性。
- Python UDF运行中将自动检测 python3 命令，如果环境中同时有 Python 2和3，将可能因为 python 命令指向 Python 2而导致运行不成功，在Alink 1.1.1版本中，将优先使用python3 来执行 Python UDF。
- useRemoteEnv 将自动检测本机外网 IP，在一般网络配置下，使用 StreamOperator（流式任务） 组件的功能，无需设置 localIp 了。
- 新增组件，将CSV、JSON和KV格式的字符串解析为多列。
下面是一组JOSN格式的测试数据。
{"sepal_width":3.4,"petal_width":0.2,"sepal_length":4.8,"category":"Iris-setosa","petal_length":1.6}
{"sepal_width":4.1,"petal_width":0.1,"sepal_length":5.2,"category":"Iris-setosa","petal_length":1.5}
{"sepal_width":2.8,"petal_width":1.5,"sepal_length":6.5,"category":"Iris-versicolor","petal_length":4.6}
{"sepal_width":3.0,"petal_width":1.8,"sepal_length":6.1,"category":"Iris-virginica","petal_length":4.9}
{"sepal_width":2.9,"petal_width":1.8,"sepal_length":7.3,"category":"Iris-virginica","petal_length":6.3}
我们需要将其解析为下图这样的结构化数据。
Alink 1.1.1之前，我们可能需要编写下面这样的代码：
json_parser = JsonValueStreamOp().setSelectedCol("message").setOutputCols(["sepal_length", "sepal_width", "petal_length", "petal_width", "category"]).setJsonPath(["$.sepal_length", "$.sepal_width", data = data.link(\
JsonToColumnsStreamOp().setSelectedCol("message").setSchemaStr("sepal_length double, sepal_width double, petal_length double, " + "petal_width double, category string").setReservedCols([]))"$.petal_length", "$.petal_width", "$.category"])
data = data.link(json_parser)
data = data.select( \"CAST(sepal_length AS DOUBLE) AS sepal_length, "+ "CAST(sepal_width AS DOUBLE) AS sepal_width, "+ "CAST(petal_length AS DOUBLE) AS petal_length, "+ "CAST(petal_width AS DOUBLE) AS petal_width, category")
在Alink 1.1.1版本中，我们添加了JsonToColumnsStreamOp组件，代码变成这样：
data = data.link(\
JsonToColumnsStreamOp().setSelectedCol("message").setSchemaStr("sepal_length double, sepal_width double, petal_length double, " + "petal_width double, category string").setReservedCols([]))
我们可以看到，代码精简了很多。
最后，介绍一个日志解析的例子，我们知道，日志的格式没有一个完整的规律，不是一个JSON格式，也不是KV格式，这就需要用现有工具进行组合来解决。
下面是一段日志记录的内容：
66.249.79.35 - - [14/Jun/2018:06:45:24 +0000] "GET /img/20180504/702434-20180302101540805-554506523.jpg HTTP/1.1" 200 10013 "-" "Googlebot-Image/1.0”
66.249.79.35 - - [14/Jun/2018:06:45:25 +0000] "GET /img/20180504/702434-20180302161346635-1714710787.jpg HTTP/1.1" 200 45157 "-" "Googlebot-Image/1.0”
66.249.79.35 - - [14/Jun/2018:06:45:56 +0000] "GET /img/2018/05/21/60662344.jpg HTTP/1.1" 200 14133 "-" "Googlebot-Image/1.0"
54.36.148.129 - - [14/Jun/2018:06:46:01 +0000] "GET /archives/91007 HTTP/1.1" 200 8332 "-" "Mozilla/5.0 (compatible; AhrefsBot/5.2; +http://ahrefs.com/robot/)”
54.36.148.201 - - [14/Jun/2018:06:46:03 +0000] "GET /archives/88741/feed HTTP/1.1" 200 983 "-" "Mozilla/5.0 (compatible; AhrefsBot/5.2; +http://ahrefs.com/robot/)”
5.255.250.200 - - [14/Jun/2018:06:46:03 +0000] "GET /archives/87084 HTTP/1.1" 200 9951 "-" "Mozilla/5.0 (compatible; YandexBot/3.0; +http://yandex.com/bots)”
下面是具体解析的代码：
source.select("SUBSTRING(text FROM 1 For POSITION('[' in text)-2) AS part1,"+"REGEXT_EXTRACT(text,'(\\[)(.*?)(\\])',2) AS log_time,"+"SUBSTRING(text FROM 2+POSION(']' IN text)) AS part2"
)
.link(new CsvToColumnBatchOp().setSelectCol("part1").setFieldDelimiter(" ").setSchemaStr("ip string,col1 string,col2 string")
)
.link(new CsvToColumnBatchOp().setSelectCol("part2").setFieldDelimiter(" ").setSchemaStr("cmd string,response int,bytesize int,col3 string,col4 string")
)
.link(new CsvToColumnBatchOp().setSelectCol("cmd").setFieldDelimiter(" ").setSchemaStr("req_method string,url String,protocol string")
)
.select("ip,col1,col2,log_time,req_method,url,protocol,response,bytesize,col3,col4")
上面的代码思路如下：
- 首先我们将日志根据“[]”将日志划分为三部分，可以使用Flink的SUBSTRING函数，结合正则表达式REGEXT_EXTRACT进行拆分。
- 分别使用CsvToColumnBatchOp按照空格分隔对两边的文本（part1,part2两部分）进行解析，并指定列名。
对cmd这个特殊字段做进一步的解析。 - 最后，选出所有解析出来的列，完成。
Alink相关材料汇总：
- Alink GitHub地址：
https://github.com/alibaba/Alink - Alink系列教程：
https://www.zhihu.com/people/alink_pinshu/
以上。Alink 是基于 Flink 的机器学习算法平台，欢迎访问 Alink 的 GitHub 链接获取更多信息。也欢迎加入 Alink 开源用户群进行交流～
