1.前言
在使用jmeter做性能测试的时候，监控系统性能的时候，无论是使用插件还是报告生成，都没法实现实时监控。使用JMeter+Influxdb+Grafana可以实现实时监控。
本次环境搭建各软件版本说明：
Grafana v6.2.5
InfluxDB 1.7.0
JMeter 5.2.1
2.Influxdb简介
InfluxDB是用Go语言编写的高性能、高可用的分布式时序数据存储数据库，无其他依赖，安装简单快速。
该数据库现在主要用于存储涉及大量的时间戳数据，如DevOps监控数据，APP metrics, loT传感器数据和实时分析数据。
InfluxDB特征：
- 无结构(无模式)：可以是任意数量的列
- 可以设置metric的保存时间
- 支持与时间有关的相关函数(如min、max、sum、count、mean、median等)，方便统计
- 支持存储策略:可以用于数据的删改。(influxDB没有提供数据的删除与修改方法)
- 支持连续查询:是数据库中自动定时启动的一组语句，和存储策略搭配可以降低InfluxDB的系统占用量。
- 原生的HTTP支持，内置HTTP API
- 支持类似sql语法select * from mysql.user
- 支持设置数据在集群中的副本数
- 支持定期采样数据，写入另外的measurement，方便分粒度存储数据。
schemaless: 结构型数据库类似Mysql需要先定义列，influxdb无需预先定义，无结构的
与传统数据库中的名词比较
| influxDB中的名词 | 传统数据库的概念 |
| database | 数据库 |
| measurement | 数据库中的表 |
| points | 表里面的一行数据 |
influxdb的points数据说明
-
- time：默认存储数据会有时间，时间无需关心，会帮我们自动插入
- tags：用来存储数据标识，比如CPU.idle
- fileds:用来存储数据 value=90
3.下载
定位到/usr/local目录下，执行命令：wget https://dl.influxdata.com/influxdb/releases/influxdb-1.7.0.x86_64.rpm --no-check-certificate，然后等待下载完成
4.解压安装
执行命令：rpm -ivh influxdb-1.7.0.x86_64.rpm
安装完之后，生成默认的配置文件 /etc/influxdb/influxdb.conf，可以到/ect目录下去查看
5.修改influxDB配置文件
执行命令：vi /etc/influxdb/influxdb.conf，将最终修改的配置如下：
[[graphite]] # Determines whether the graphite endpoint is enabled. enabled = true database = "jmeter" # 数据库名称 retention-policy = "" bind-address = ":2003" # 端口 protocol = "tcp" consistency-level = "one"修改以下信息 [meta] dir = "/usr/local/influxdb/meta" #存放最终存储的数据，文件以.tsm结尾 [data] dir = "/usr/local/influxdb/data" #存放数据库元数据 wal wal-dir = "/usr/local/influxdb/wal" #存放预写日志文件修改HTTP端口信息 [http] # Determines whether HTTP endpoint is enabled. enabled = true# The bind address used by the HTTP service. bind-address = ":8086"
修改完成后执行:wq保存退出
6.在上一步中我们设置了存放数据的目录为/usr/local/influxdb，这个目录不会自动生成，因此需要手动创建并授权，执行命令如下：
我这里使用的是root用户，使用其他用户如果报权限不足则需要切换到root用户
7.启动influxDB服务
启动influxDB服务有两种方式：
方式一： 直接执行命令： influxd -config /etc/influxdb/influxdb.conf

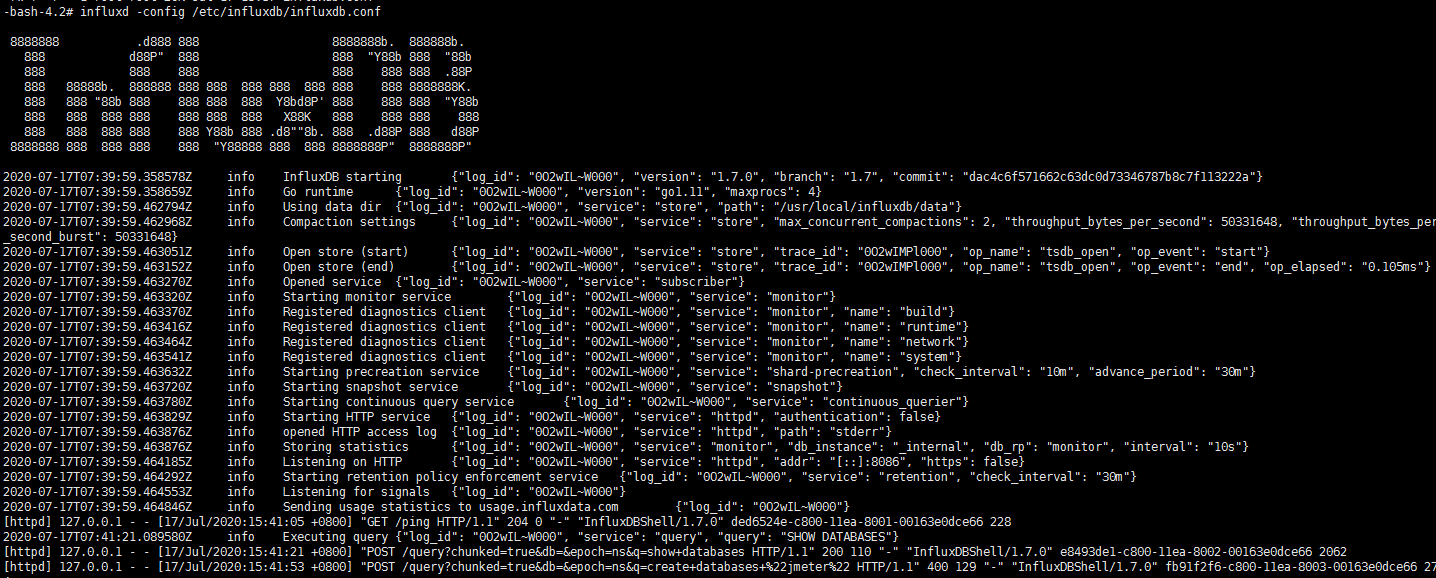

启动后显示如下图：
方式二（推荐）：
-bash-4.2# vi /etc/profile
添加变量：export INFLUXDB_CONFIG_PATH=/etc/influxdb/influxdb.conf，然后保存，如下图：

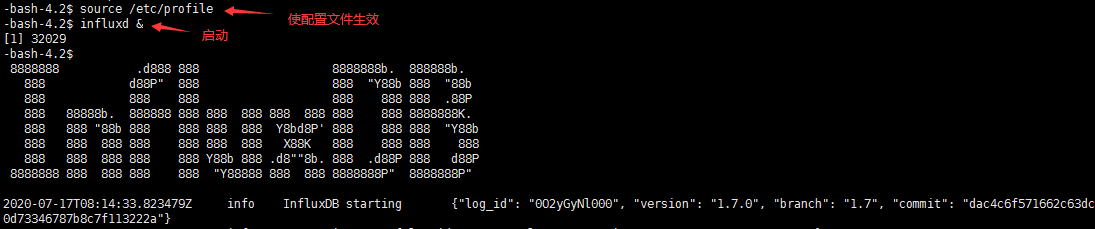

执行：source /etc/profile，是配置文件生效后，执行：influxd &，启动
influxDB的tcp端口是8088，执行：netstat -antp|grep 8088，显示如下则表示端口启动成功
8.创建数据库及用户
执行命令如下：
-bash-4.2$ influx
> show databases
> CREATE DATABASE jmeter
> use jmeter
> create user "admin" with password '123456' with all privileges
此处设置的用户名和密码需要记录下来，后面配置JMeter和Grafana时有用到
注：这里要注意一下，CREATE DATABASE必须使用大写
网上有使用小写创建数据库，如：create databases "jmeter"，执行后会报错，报错信息如下
ERR: error parsing query: found DATABASES, expected CONTINUOUS, DATABASE, USER, RETENTION, SUBSCRIPTION at line 1, char 8
Warning: It is possible this error is due to not setting a database.
Please set a database with the command "use <database>".
端口说明：
2003端口：Jmeter往数据库发数据的端口，服务器端也是该端口接收数据，所以如果使用云服务器ECS的话，需要开启该2003端口
8086端口，Grafana从数据库取数据的端口
9.JMeter配置

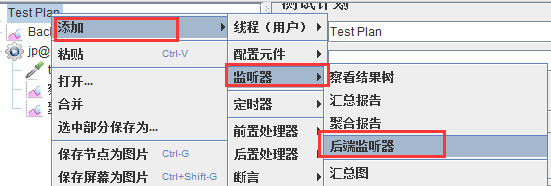

新建一个测试计划，新建一个线程组，右键测试计划选择Add->Listener->Backend Listener，如果使用的是中文则添加后端监听器的路径是：右键测试计划选择添加->监听器->后端监听器

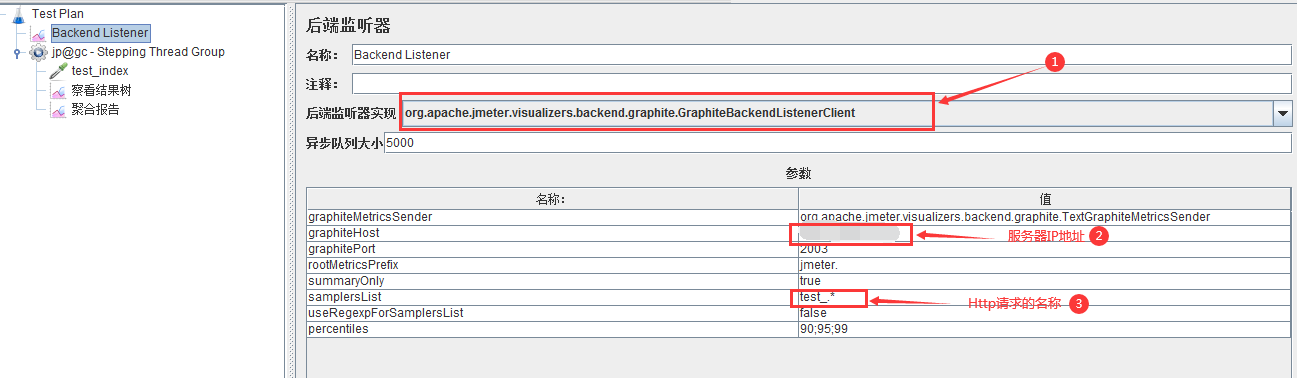

添加后端监听器，配置如下图：
新建请求，然后执行
10.在服务器上查看influxdb是否有接收数据成功：
执行如下命令：
-bash-4.2$ influx
> show databases
> use jmeter
> show measurements
11. 安装配置grafana
配置数据库：

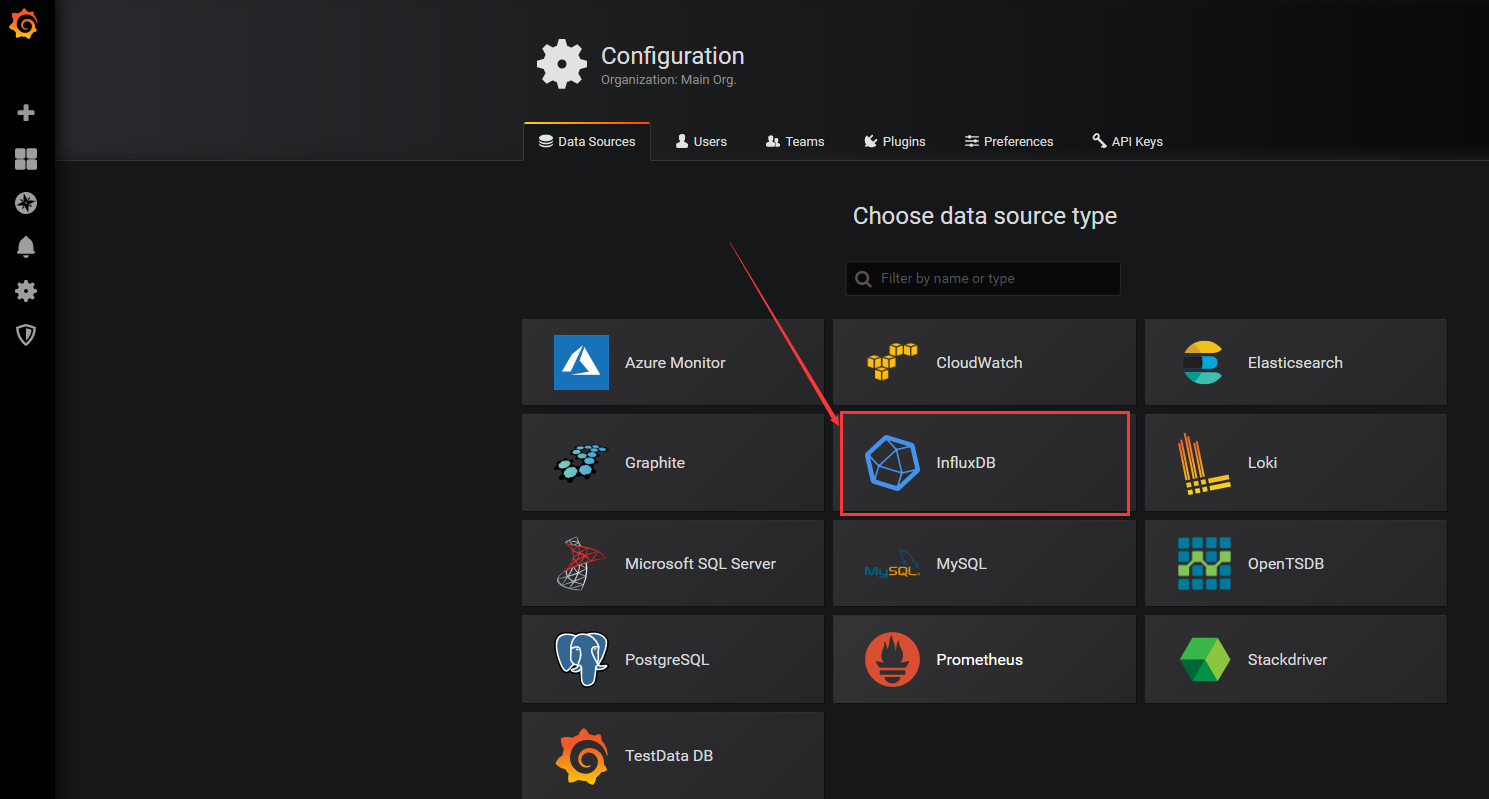

选择InfluxDB

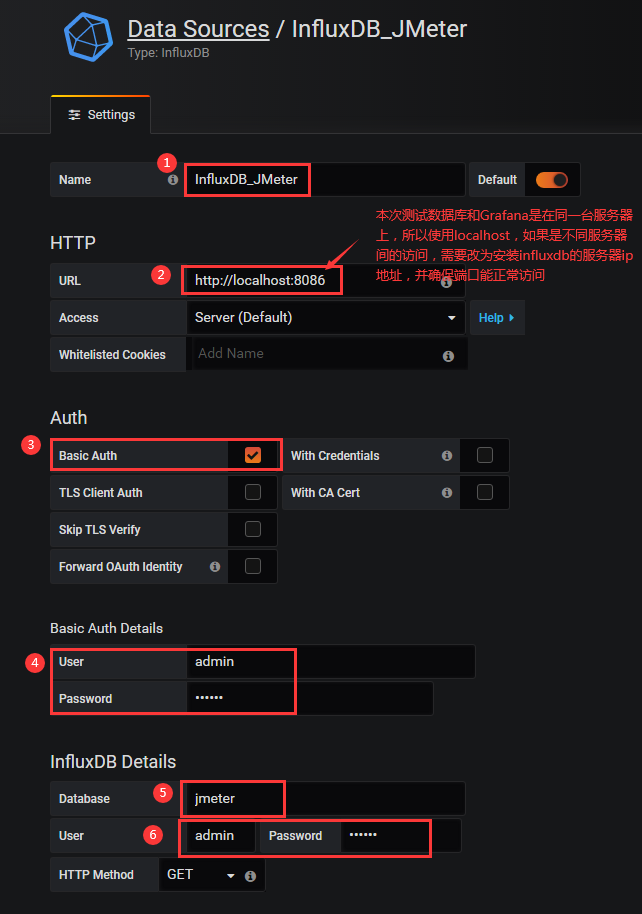

最终配置如下图，配置好后点击下面的 Save & Test 按钮，提示 Data source is working 就表示数据库连接成功
接下来配置监控面板，配置panel有两种方式：1.手动配置panel 2.在官网下载panel模板
下面先讲第一种方式：
点击左上角Grafana图标，进入Home界面，点击左侧“+”号菜单，点击Dashboard，

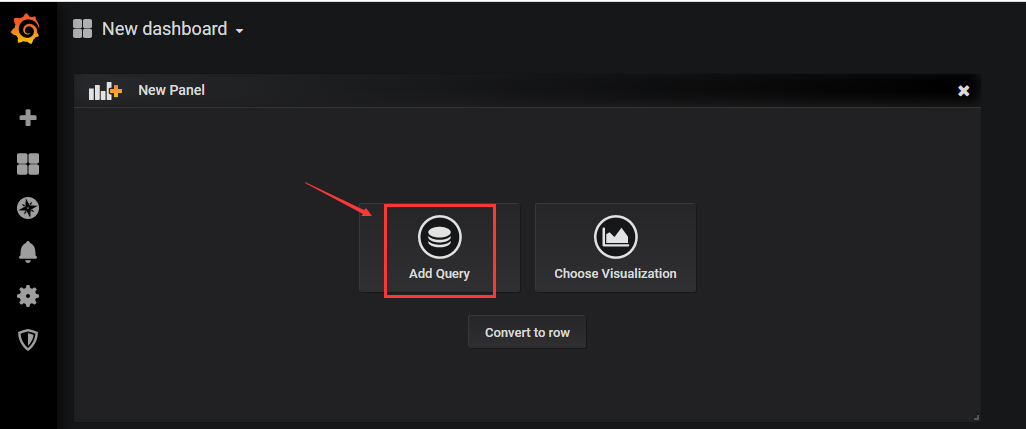

进入New dashboard界面，点击Add Query（各个版本的显示不一样，但是操作流程是一样的）

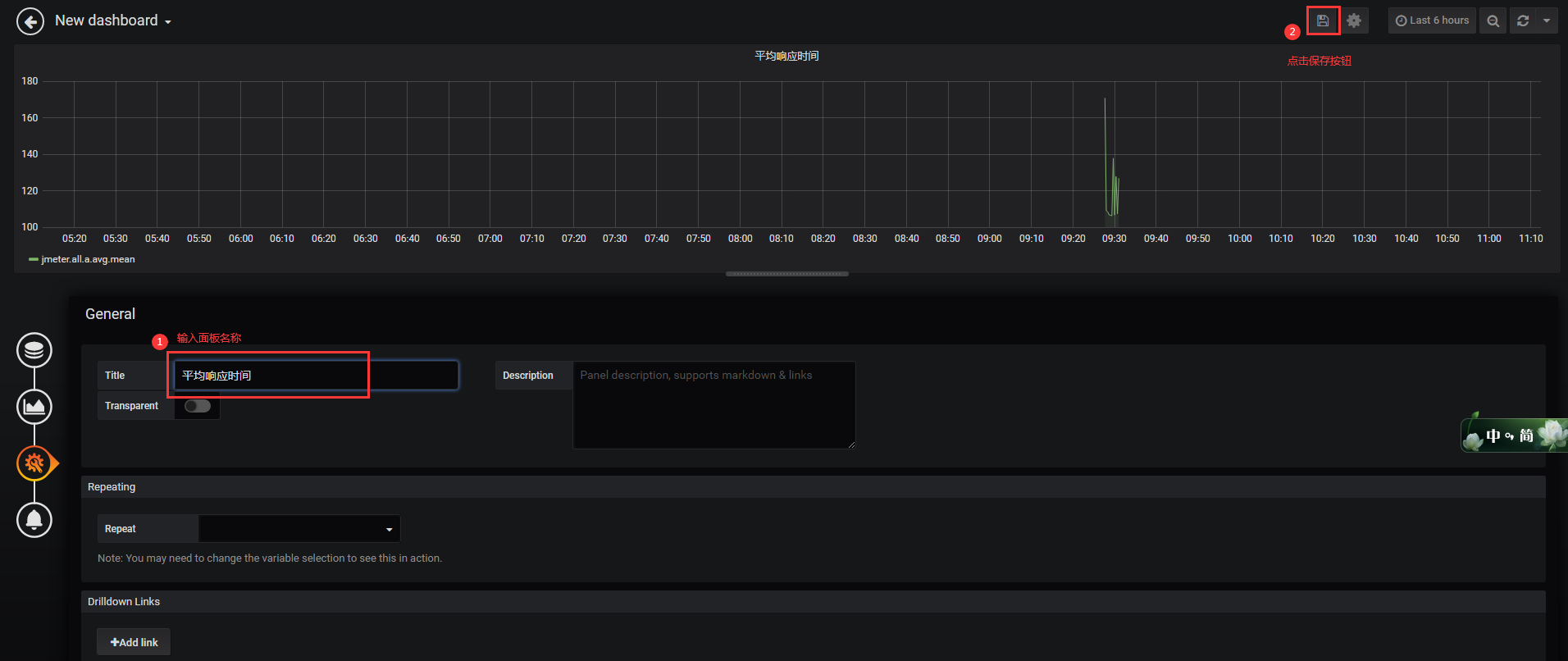

进入面板设置界面，如下图
说明：想了解这些查询具体是什么意思，可以访问Jmeter的官网地址去查看 http://jmeter.apache.org/usermanual/realtime-results.html
线程数/用户相关指标 test.minAT-Min active threads：最小活跃线程数 test.maxAT-Max active threads：最大活跃线程数 test.meanAT-Mean active threads：活跃线程数 test.startedT-Started threads：启动线程数 test.endedT-Finished threads：结束线程数 响应时间指标 .ok.count：采样器的成功响应数 .h.count：每秒点击数 .ok.min：采样器成功最短响应时间 .ok.max：采样器成功最长响应时间 .ok.avg：采样器成功平均响应时间 .ok.pct：采样器成功响应百分比 .ko.count：采样器失败响应数 .ko.min：采样器失败的响应最短时间 .ko.max：采样称失败最长响应时间 .ko.avg：采样器失败平均响应时间 .ko.pct：采样器失败响应百分比 .a.count：采样器响应数（ok.count和ko.count的总和） .a.min：采样器最小响应时间（ok.count和ko.count的最小值） .a.max：采样器最大响应时间（ok.count和ko.count的最大值） .a.avg：采样器平均响应时间（ok.count和ko.count的平均值） .a.pct：采样器响应百分比（根据和失败样本的总数计算） Backend Listener的默认百分位设置为“90;95;99”，即百分位数为90％，95％和99％。 Graphite使用点（“.”）去拆分的元素，这可能与十进制百分位值混淆。JMeter转换任何此类值，用下划线（“ - ”）替换点（“.”）。例如，“99.9 ”变为“99_9 ” 默认情况下，JMeter发送在samplerName“all”下累计的所有采样器的指标。 如果配置了 BackendListenerSamplersList，那么JMeter还会发送匹配样本名称的指标，前提是配置 summaryOnly=true

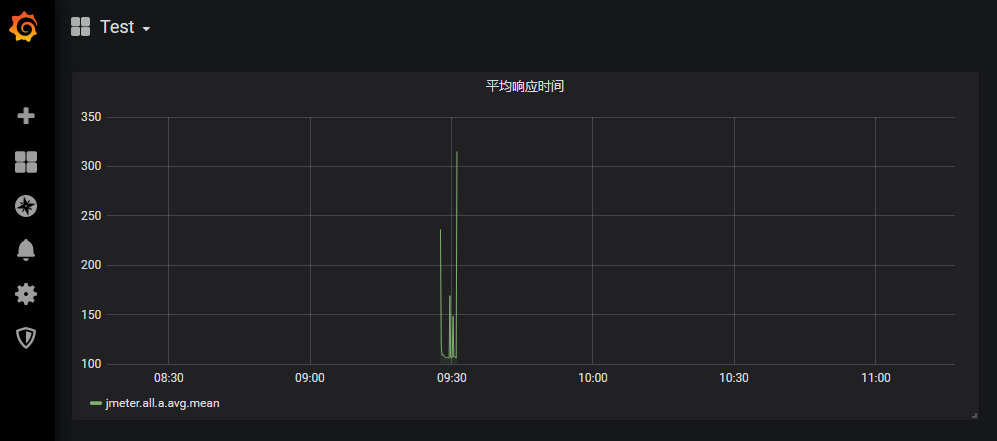

最终显示结果如下：
接下来讲第二种方式：模板方式
点击左上角Grafana图标，点击Home，然后点击Find dashboards on Grafana.com，会跳转到Grafana官网，或者可以直接进入官网：https://grafana.com/grafana/dashboards?utm_source=grafana_search
左侧输入查询模板的条件，如下图，这里选择比较常用的JMeter Load Test模板
下载JMeter-InfluxDB-Writer界面如下图，这里下载的是最新版本1.2版本，点击JMeter-InfluxDB-Writer-plugin-1.2.jar即可下载

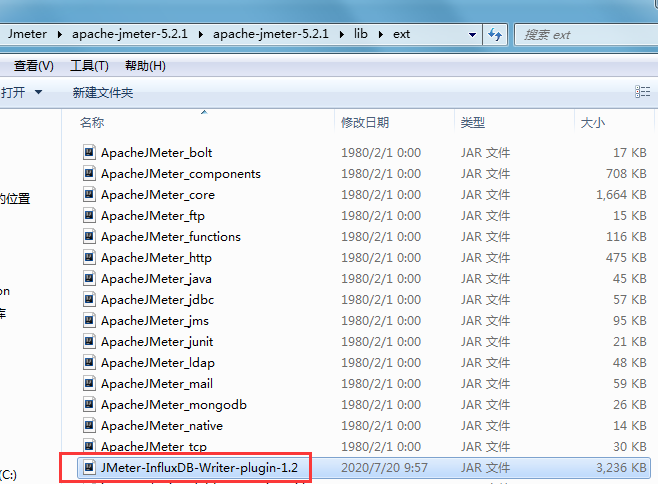

下载完成后上传到JMeter安装目录lib/ext目录下，如下图：

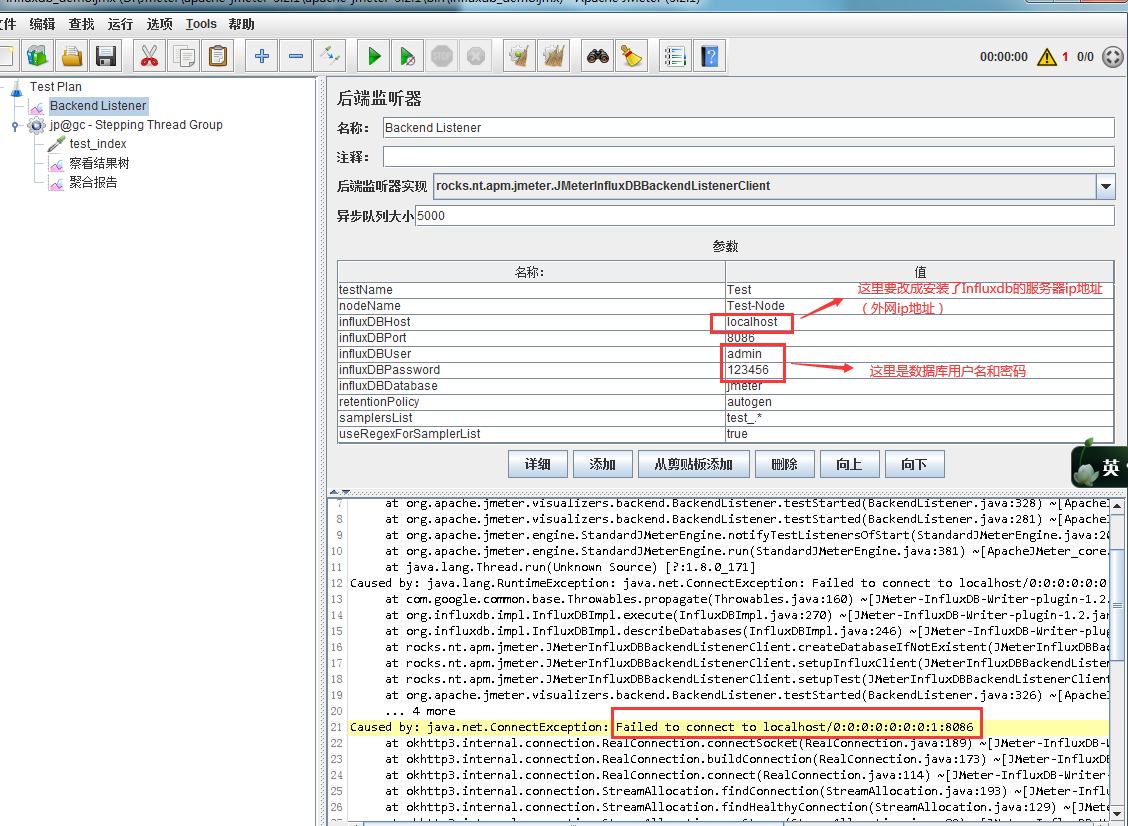

然后重启jmeter，选择rocks.nt.apm.jmeter.JMeterinfluxDBBackendListenerClient,输入influxDB的host和端口，之前创建Influxdb的用户名和密码，然后保存。如果host默认是localhost，直接执行会报错：Failed to connect to localhost/0:0:0:0:0:0:0:1:8086

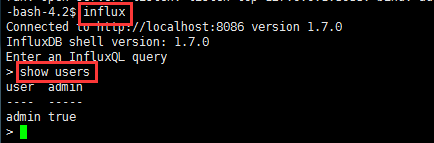

上图中的用户名和密码可以在服务器中查看，密码是之前创建用户的时候自己输入的，执行命令：
influx
show users

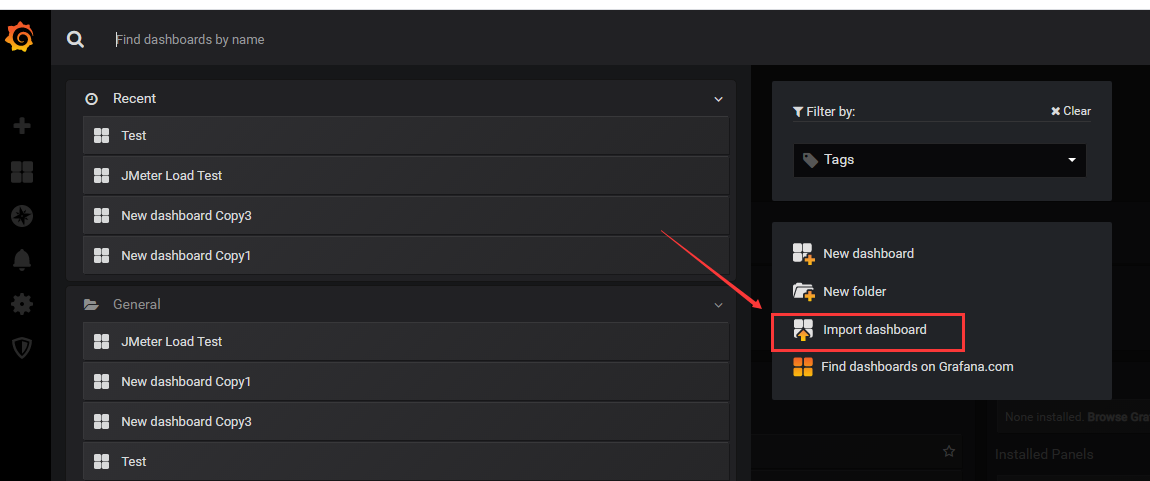

接下来导入Grafana模板，点击左上角Grafana Logo，点击Home，然后选择Import dashboard

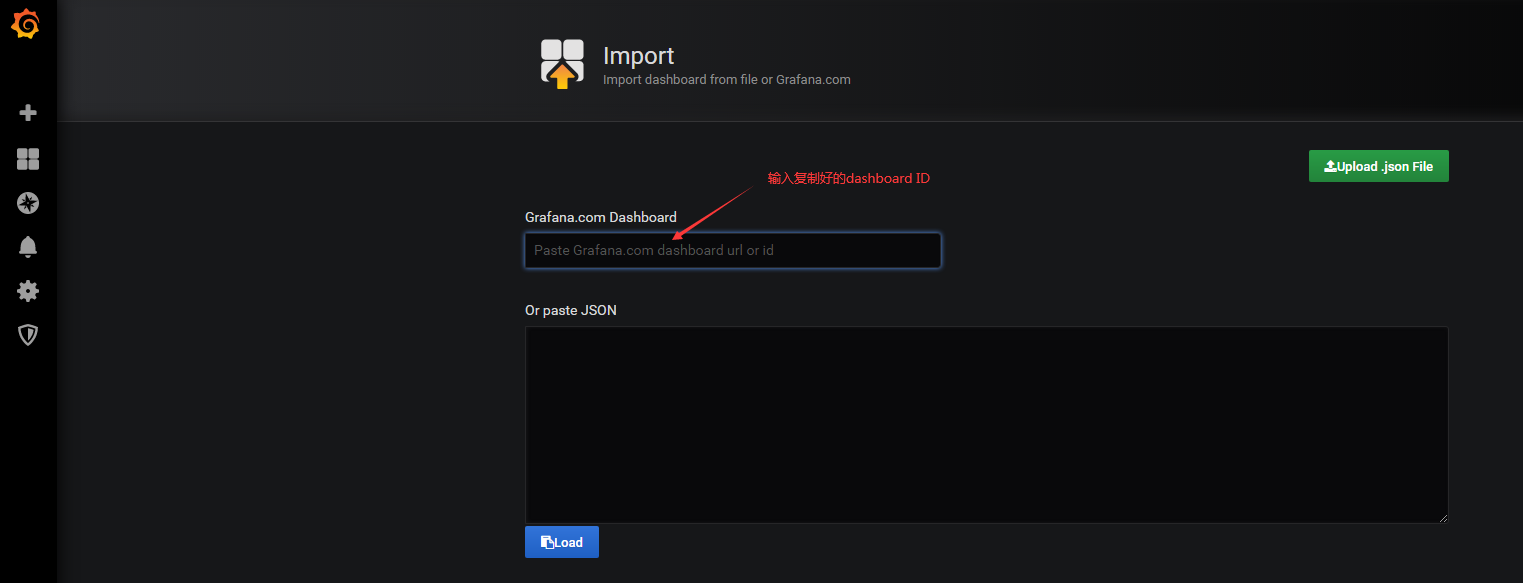

打开的界面如下图，这些需要填写模板ID，模板ID获取详见下一步

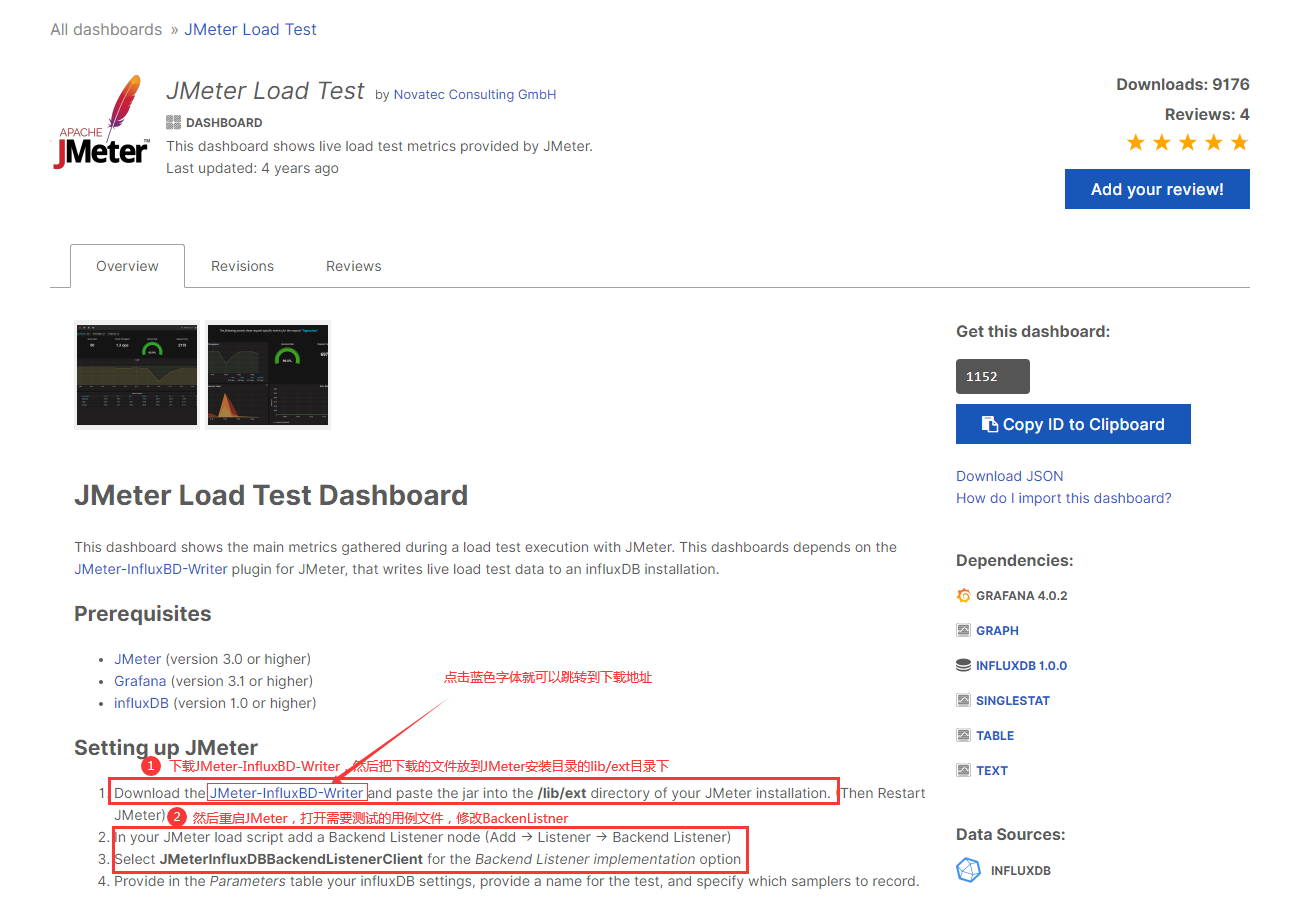

在JMeter Load Test模板界面点击Copy ID to Clipboard，将ID复制好然后粘贴到Grafana导入模板界面，如下图：

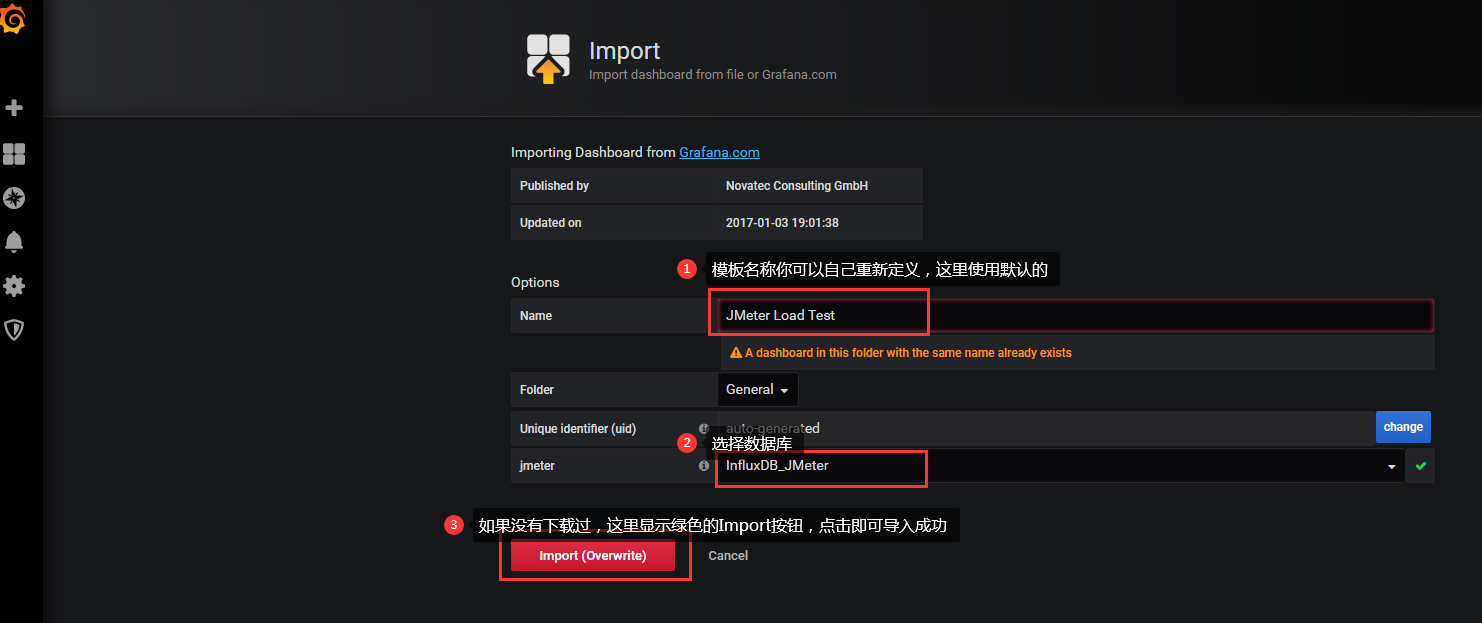

输入模板ID 1152后，点击空白处，会显示如下图信息，请按照下图中进行修改：
查看模板可以点击左上角Grafana Logo，点击模板名称，这里是默认的JMeter Load Test
默认模板显示如下图：
重启JMeter，执行测试，在Grafana界面的右上角选择要显示的时间，最终显示压测结果如下图（右上角刷新时间建议选小一点，效果会比较明显）：
遇到的问题：
1.创建influxdb数据库的时候使用create databases "jmeter"，报错
解决办法：必须使用大写来进行创建，命令是：CREATE DATABASE jmeter
2.执行Jmeter请求，jmeter日志报Error writing to Graphite: connect timed out，具体报错信息如下：
2020-07-17 16:51:29,810 ERROR o.a.j.v.b.g.TextGraphiteMetricsSender: Error writing to Graphite: connect timed out
java.net.SocketTimeoutException: connect timed out
at java.net.DualStackPlainSocketImpl.waitForConnect(Native Method) ~[?:1.8.0_171]
at java.net.DualStackPlainSocketImpl.socketConnect(Unknown Source) ~[?:1.8.0_171]
at java.net.AbstractPlainSocketImpl.doConnect(Unknown Source) ~[?:1.8.0_171]
at java.net.AbstractPlainSocketImpl.connectToAddress(Unknown Source) ~[?:1.8.0_171]
at java.net.AbstractPlainSocketImpl.connect(Unknown Source) ~[?:1.8.0_171]
at java.net.PlainSocketImpl.connect(Unknown Source) ~[?:1.8.0_171]
at java.net.SocksSocketImpl.connect(Unknown Source) ~[?:1.8.0_171]
at java.net.Socket.connect(Unknown Source) ~[?:1.8.0_171]
at org.apache.jmeter.visualizers.backend.graphite.SocketOutputStreamPoolFactory.create(SocketOutputStreamPoolFactory.java:77) ~[ApacheJMeter_components.jar:5.2.1]
at org.apache.jmeter.visualizers.backend.graphite.SocketOutputStreamPoolFactory.makeObject(SocketOutputStreamPoolFactory.java:48) ~[ApacheJMeter_components.jar:5.2.1]
at org.apache.jmeter.visualizers.backend.graphite.SocketOutputStreamPoolFactory.makeObject(SocketOutputStreamPoolFactory.java:34) ~[ApacheJMeter_components.jar:5.2.1]
at org.apache.commons.pool2.impl.GenericKeyedObjectPool.create(GenericKeyedObjectPool.java:1041) ~[commons-pool2-2.7.0.jar:2.7.0]
at org.apache.commons.pool2.impl.GenericKeyedObjectPool.borrowObject(GenericKeyedObjectPool.java:342) ~[commons-pool2-2.7.0.jar:2.7.0]
at org.apache.commons.pool2.impl.GenericKeyedObjectPool.borrowObject(GenericKeyedObjectPool.java:265) ~[commons-pool2-2.7.0.jar:2.7.0]
at org.apache.jmeter.visualizers.backend.graphite.TextGraphiteMetricsSender.writeMetrics(TextGraphiteMetricsSender.java:110) [ApacheJMeter_components.jar:5.2.1]
at org.apache.jmeter.visualizers.backend.graphite.TextGraphiteMetricsSender.writeAndSendMetrics(TextGraphiteMetricsSender.java:104) [ApacheJMeter_components.jar:5.2.1]
at org.apache.jmeter.visualizers.backend.graphite.GraphiteBackendListenerClient.sendMetrics(GraphiteBackendListenerClient.java:183) [ApacheJMeter_components.jar:5.2.1]
at org.apache.jmeter.visualizers.backend.graphite.GraphiteBackendListenerClient.run(GraphiteBackendListenerClient.java:146) [ApacheJMeter_components.jar:5.2.1]
at java.util.concurrent.Executors$RunnableAdapter.call(Unknown Source) [?:1.8.0_171]
at java.util.concurrent.FutureTask.runAndReset(Unknown Source) [?:1.8.0_171]
at java.util.concurrent.ScheduledThreadPoolExecutor$ScheduledFutureTask.access$301(Unknown Source) [?:1.8.0_171]
at java.util.concurrent.ScheduledThreadPoolExecutor$ScheduledFutureTask.run(Unknown Source) [?:1.8.0_171]
at java.util.concurrent.ThreadPoolExecutor.runWorker(Unknown Source) [?:1.8.0_171]
at java.util.concurrent.ThreadPoolExecutor$Worker.run(Unknown Source) [?:1.8.0_171]
at java.lang.Thread.run(Unknown Source) [?:1.8.0_171]

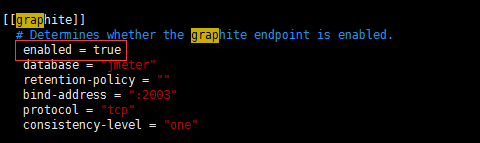

打开配置文件，发现enabled的值为false，需要改为true，设置结果如下图：

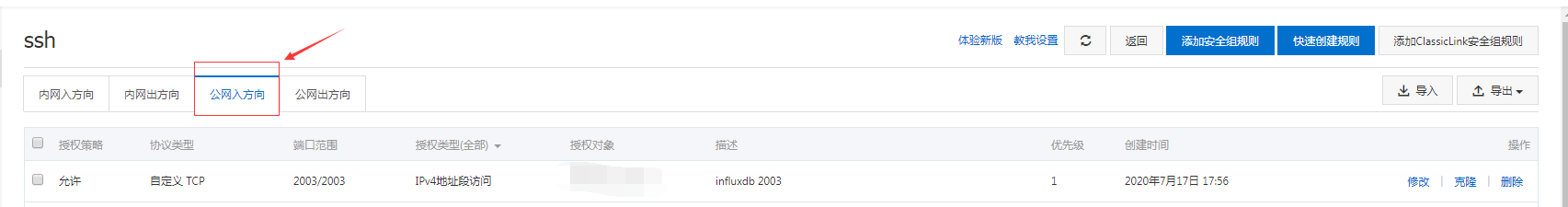

修改之后还是没有解决，因为用的是阿里云服务器，需要去阿里云开启对应的端口，设置端口如下图，我这里是外网访问，端口一定开放公网入方向才可以，可以是内网则需要在内网入方向下开放2003端口
然后重新执行JMeter，执行一段时间后在服务器上查看influxdb的数据库，显示结果如下图则表示jmeter发送数据到influxdb成功
