Android 自定义 HorizontalScrollView 打造再多图片 控件 也不怕 OOM 的横向滑动效果

转载请标明出处：http://blog.csdn.net/lmj623565791/article/details/38140505

自从Gallery被谷歌废弃以后，Google推荐使用ViewPager和HorizontalScrollView来实现Gallery的效果。的确HorizontalScrollView可以实现Gallery的效果，但是HorizontalScrollView存在一个很大的问题，如果你仅是用来展示少量的图片，应该是没问题的，但是如果我希望HorizontalScrollView可以想ViewPager一样，既可以绑定数据集（动态改变图片），还能做到，不管多少图片都不会OOM（ViewPager内部一直初始化，回收，至多只保持3个View）。本篇博客首先介绍HorizontalScrollView的简单用法，然后会在此基础上进行扩展，自定义HorizontalScrollView实现我们上面提到的效果，类似一屏可以显示多个View的ViewPager，再多的图片也不怕OOM。

1、HorizontalScrollView的简单用法

HorizontalScrollView其实是FrameLayout的子类，所以内部只能有一个直接的子View。我们用来做Gallery效果，首选当然是LinearLayout，然后方向设置为水平。

1、布局文件：

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    android:layout_width="match_parent"    android:layout_height="match_parent"     >    <HorizontalScrollView        android:layout_width="wrap_content"        android:layout_height="150dp"        android:layout_gravity="center_vertical"        android:background="#AA444444"        android:scrollbars="none" >        <LinearLayout            android:id="@+id/id_gallery"            android:layout_width="wrap_content"            android:layout_height="wrap_content"            android:layout_gravity="center_vertical"            android:orientation="horizontal" >        </LinearLayout>    </HorizontalScrollView></LinearLayout>

很简单，就一个HorizontalScrollView内部有个水平方向的LinearLayout

MainActivity:

package com.example.zhy_horizontalscrollview;import android.app.Activity;import android.os.Bundle;import android.view.LayoutInflater;import android.view.View;import android.view.Window;import android.widget.ImageView;import android.widget.LinearLayout;import android.widget.TextView;public class MainActivity extends Activity{ private LinearLayout mGallery; private int[] mImgIds; private LayoutInflater mInflater; @Override protected void onCreate(Bundle savedInstanceState) {  super.onCreate(savedInstanceState);  requestWindowFeature(Window.FEATURE_NO_TITLE);  setContentView(R.layout.activity_main);  mInflater = LayoutInflater.from(this);  initData();  initView(); } private void initData() {  mImgIds = new int[] { R.drawable.a, R.drawable.b, R.drawable.c,    R.drawable.d, R.drawable.e, R.drawable.f, R.drawable.g,    R.drawable.h, R.drawable.l }; } private void initView() {  mGallery = (LinearLayout) findViewById(R.id.id_gallery);  for (int i = 0; i < mImgIds.length; i++)  {      View view = mInflater.inflate(R.layout.activity_index_gallery_item,     mGallery, false);   ImageView img = (ImageView) view     .findViewById(R.id.id_index_gallery_item_image);   img.setImageResource(mImgIds[i]);   TextView txt = (TextView) view     .findViewById(R.id.id_index_gallery_item_text);   txt.setText("some info ");   mGallery.addView(view);  } }}

很简单，我预先准备了一些图片直接放在了Drawble下，然后循环加入HorizontalScrollView的LinearLayout中即可，Item的布局就省了，后面会贴源码。

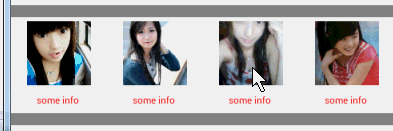

效果图：

效果还是不错的~如果只需要简单展示几张图片，直接用就可以了。

下面准备进入正题，HorizontalScrollView不管里面多少View都是不会回收的，当达到一定量的时候会发生OOM，下面介绍如何改写HorizontalScollView实现文章开始所说的效果。

2、自定义HorizontalScrollView

思想：

1、首先根据屏幕的大小和Item的大小，计算可以一个屏幕最多可以加载多少个Item，然后加载该数量Item。

2、当用户右滑（从右向左），滑动到一定距离时，加载下一张，删除第一张

3、当用户左滑（从左向右），滑动到一定距离时，加载上一张，删除最后一张

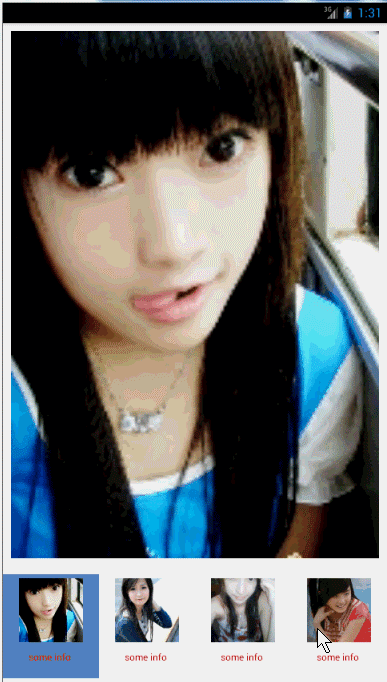

看下最后的效果图：

为了增加一定的趣味，做了一个类似上面的相册效果，支持拖动时自动变化，和点击变化~~是不是很赞~

1、首先看布局文件：

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    android:layout_width="match_parent"    android:layout_height="match_parent"    android:background="@android:color/white"    android:orientation="vertical" >    <FrameLayout        android:layout_width="fill_parent"        android:layout_height="0dp"        android:layout_weight="1" >        <ImageView            android:id="@+id/id_content"            android:layout_width="fill_parent"            android:layout_height="fill_parent"            android:layout_gravity="center"            android:layout_margin="10dp"            android:scaleType="centerCrop"            android:src="@drawable/ic_launcher" />    </FrameLayout>    <com.example.zhy_horizontalscrollview.MyHorizontalScrollView        android:id="@+id/id_horizontalScrollView"        android:layout_width="wrap_content"        android:layout_height="150dp"        android:layout_gravity="bottom"        android:background="@android:color/white"        android:scrollbars="none" >        <LinearLayout            android:id="@+id/id_gallery"            android:layout_width="wrap_content"            android:layout_height="wrap_content"            android:layout_gravity="center_vertical"            android:orientation="horizontal" >        </LinearLayout>    </com.example.zhy_horizontalscrollview.MyHorizontalScrollView></LinearLayout>

没任何变化，除了把类名改成了我们自定义的类~

2、为了和国际接轨，我们也搞个Adapter，类似BaseAdapter

package com.example.zhy_horizontalscrollview;import java.util.List;import android.content.Context;import android.view.LayoutInflater;import android.view.View;import android.view.ViewGroup;import android.widget.BaseAdapter;import android.widget.ImageView;import android.widget.TextView;public class HorizontalScrollViewAdapter{ private Context mContext; private LayoutInflater mInflater; private List<Integer> mDatas; public HorizontalScrollViewAdapter(Context context, List<Integer> mDatas) {  this.mContext = context;  mInflater = LayoutInflater.from(context);  this.mDatas = mDatas; } public int getCount() {  return mDatas.size(); } public Object getItem(int position) {  return mDatas.get(position); } public long getItemId(int position) {  return position; } public View getView(int position, View convertView, ViewGroup parent) {  ViewHolder viewHolder = null;  if (convertView == null)  {   viewHolder = new ViewHolder();   convertView = mInflater.inflate(     R.layout.activity_index_gallery_item, parent, false);   viewHolder.mImg = (ImageView) convertView     .findViewById(R.id.id_index_gallery_item_image);   viewHolder.mText = (TextView) convertView     .findViewById(R.id.id_index_gallery_item_text);   convertView.setTag(viewHolder);  } else  {   viewHolder = (ViewHolder) convertView.getTag();  }  viewHolder.mImg.setImageResource(mDatas.get(position));  viewHolder.mText.setText("some info ");  return convertView; } private class ViewHolder {  ImageView mImg;  TextView mText; }}

3、下面先看用法：

package com.example.zhy_horizontalscrollview;import java.util.ArrayList;import java.util.Arrays;import java.util.List;import android.app.Activity;import android.graphics.Color;import android.os.Bundle;import android.view.View;import android.view.Window;import android.widget.ImageView;import com.example.zhy_horizontalscrollview.MyHorizontalScrollView.CurrentImageChangeListener;import com.example.zhy_horizontalscrollview.MyHorizontalScrollView.OnItemClickListener;public class MainActivity extends Activity{ private MyHorizontalScrollView mHorizontalScrollView; private HorizontalScrollViewAdapter mAdapter; private ImageView mImg; private List<Integer> mDatas = new ArrayList<Integer>(Arrays.asList(   R.drawable.a, R.drawable.b, R.drawable.c, R.drawable.d,   R.drawable.e, R.drawable.f, R.drawable.g, R.drawable.h,   R.drawable.l)); @Override protected void onCreate(Bundle savedInstanceState) {  super.onCreate(savedInstanceState);  requestWindowFeature(Window.FEATURE_NO_TITLE);  setContentView(R.layout.activity_main);  mImg = (ImageView) findViewById(R.id.id_content);  mHorizontalScrollView = (MyHorizontalScrollView) findViewById(R.id.id_horizontalScrollView);  mAdapter = new HorizontalScrollViewAdapter(this, mDatas);  //添加滚动回调  mHorizontalScrollView    .setCurrentImageChangeListener(new CurrentImageChangeListener()    {     @Override     public void onCurrentImgChanged(int position,       View viewIndicator)     {      mImg.setImageResource(mDatas.get(position));      viewIndicator.setBackgroundColor(Color        .parseColor("#AA024DA4"));     }    });  //添加点击回调  mHorizontalScrollView.setOnItemClickListener(new OnItemClickListener()  {   @Override   public void onClick(View view, int position)   {    mImg.setImageResource(mDatas.get(position));    view.setBackgroundColor(Color.parseColor("#AA024DA4"));   }  });  //设置适配器  mHorizontalScrollView.initDatas(mAdapter); }}

用起来是不是有点像ListView，初始化数据适配器，然后设置数据适配器，然后就是设置各种回调~~

如果仅仅是一堆图片展示，类似商品切换，更见简单，就不需要设置滚动监听和点击监听了~

4、最后看自定义的MyHorizontalScrollView类

package com.example.zhy_horizontalscrollview;import java.util.HashMap;import java.util.Map;import android.content.Context;import android.graphics.Color;import android.util.AttributeSet;import android.util.DisplayMetrics;import android.util.Log;import android.view.MotionEvent;import android.view.View;import android.view.View.OnClickListener;import android.view.WindowManager;import android.widget.HorizontalScrollView;import android.widget.LinearLayout;public class MyHorizontalScrollView extends HorizontalScrollView implements  OnClickListener{ /**  * 图片滚动时的回调接口  *   * @author zhy  *   */ public interface CurrentImageChangeListener {  void onCurrentImgChanged(int position, View viewIndicator); } /**  * 条目点击时的回调  *   * @author zhy  *   */ public interface OnItemClickListener {  void onClick(View view, int pos); } private CurrentImageChangeListener mListener; private OnItemClickListener mOnClickListener; private static final String TAG = "MyHorizontalScrollView"; /**  * HorizontalListView中的LinearLayout  */ private LinearLayout mContainer; /**  * 子元素的宽度  */ private int mChildWidth; /**  * 子元素的高度  */ private int mChildHeight; /**  * 当前最后一张图片的index  */ private int mCurrentIndex; /**  * 当前第一张图片的下标  */ private int mFristIndex; /**  * 当前第一个View  */ private View mFirstView; /**  * 数据适配器  */ private HorizontalScrollViewAdapter mAdapter; /**  * 每屏幕最多显示的个数  */ private int mCountOneScreen; /**  * 屏幕的宽度  */ private int mScreenWitdh; /**  * 保存View与位置的键值对  */ private Map<View, Integer> mViewPos = new HashMap<View, Integer>(); public MyHorizontalScrollView(Context context, AttributeSet attrs) {  super(context, attrs);  // 获得屏幕宽度  WindowManager wm = (WindowManager) context    .getSystemService(Context.WINDOW_SERVICE);  DisplayMetrics outMetrics = new DisplayMetrics();  wm.getDefaultDisplay().getMetrics(outMetrics);  mScreenWitdh = outMetrics.widthPixels; } @Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {  super.onMeasure(widthMeasureSpec, heightMeasureSpec);  mContainer = (LinearLayout) getChildAt(0); } /**  * 加载下一张图片  */ protected void loadNextImg() {  // 数组边界值计算  if (mCurrentIndex == mAdapter.getCount() - 1)  {   return;  }  //移除第一张图片，且将水平滚动位置置0  scrollTo(0, 0);  mViewPos.remove(mContainer.getChildAt(0));  mContainer.removeViewAt(0);    //获取下一张图片，并且设置onclick事件，且加入容器中  View view = mAdapter.getView(++mCurrentIndex, null, mContainer);  view.setOnClickListener(this);  mContainer.addView(view);  mViewPos.put(view, mCurrentIndex);    //当前第一张图片小标  mFristIndex++;  //如果设置了滚动监听则触发  if (mListener != null)  {   notifyCurrentImgChanged();  } } /**  * 加载前一张图片  */ protected void loadPreImg() {  //如果当前已经是第一张，则返回  if (mFristIndex == 0)   return;  //获得当前应该显示为第一张图片的下标  int index = mCurrentIndex - mCountOneScreen;  if (index >= 0)  {
    //   mContainer = (LinearLayout) getChildAt(0);   //移除最后一张   int oldViewPos = mContainer.getChildCount() - 1;   mViewPos.remove(mContainer.getChildAt(oldViewPos));   mContainer.removeViewAt(oldViewPos);      //将此View放入第一个位置   View view = mAdapter.getView(index, null, mContainer);   mViewPos.put(view, index);   mContainer.addView(view, 0);   view.setOnClickListener(this);   //水平滚动位置向左移动view的宽度个像素   scrollTo(mChildWidth, 0);   //当前位置--，当前第一个显示的下标--   mCurrentIndex--;   mFristIndex--;   //回调   if (mListener != null)   {    notifyCurrentImgChanged();   }  } } /**  * 滑动时的回调  */ public void notifyCurrentImgChanged() {  //先清除所有的背景色，点击时会设置为蓝色  for (int i = 0; i < mContainer.getChildCount(); i++)  {   mContainer.getChildAt(i).setBackgroundColor(Color.WHITE);  }    mListener.onCurrentImgChanged(mFristIndex, mContainer.getChildAt(0)); } /**  * 初始化数据，设置数据适配器  *   * @param mAdapter  */ public void initDatas(HorizontalScrollViewAdapter mAdapter) {  this.mAdapter = mAdapter;  mContainer = (LinearLayout) getChildAt(0);  // 获得适配器中第一个View  final View view = mAdapter.getView(0, null, mContainer);  mContainer.addView(view);  // 强制计算当前View的宽和高  if (mChildWidth == 0 && mChildHeight == 0)  {   int w = View.MeasureSpec.makeMeasureSpec(0,     View.MeasureSpec.UNSPECIFIED);   int h = View.MeasureSpec.makeMeasureSpec(0,     View.MeasureSpec.UNSPECIFIED);   view.measure(w, h);   mChildHeight = view.getMeasuredHeight();   mChildWidth = view.getMeasuredWidth();   Log.e(TAG, view.getMeasuredWidth() + "," + view.getMeasuredHeight());   mChildHeight = view.getMeasuredHeight();   // 计算每次加载多少个View   mCountOneScreen = mScreenWitdh / mChildWidth+2;   Log.e(TAG, "mCountOneScreen = " + mCountOneScreen     + " ,mChildWidth = " + mChildWidth);     }  //初始化第一屏幕的元素  initFirstScreenChildren(mCountOneScreen); } /**  * 加载第一屏的View  *   * @param mCountOneScreen  */ public void initFirstScreenChildren(int mCountOneScreen) {  mContainer = (LinearLayout) getChildAt(0);  mContainer.removeAllViews();  mViewPos.clear();  for (int i = 0; i < mCountOneScreen; i++)  {   View view = mAdapter.getView(i, null, mContainer);   view.setOnClickListener(this);   mContainer.addView(view);   mViewPos.put(view, i);   mCurrentIndex = i;  }  if (mListener != null)  {   notifyCurrentImgChanged();  } } @Override public boolean onTouchEvent(MotionEvent ev) {  switch (ev.getAction())  {  case MotionEvent.ACTION_MOVE://   Log.e(TAG, getScrollX() + "");   int scrollX = getScrollX();   // 如果当前scrollX为view的宽度，加载下一张，移除第一张   if (scrollX >= mChildWidth)   {    loadNextImg();   }   // 如果当前scrollX = 0， 往前设置一张，移除最后一张   if (scrollX == 0)   {    loadPreImg();   }   break;  }  return super.onTouchEvent(ev); } @Override public void onClick(View v) {  if (mOnClickListener != null)  {   for (int i = 0; i < mContainer.getChildCount(); i++)   {    mContainer.getChildAt(i).setBackgroundColor(Color.WHITE);   }   mOnClickListener.onClick(v, mViewPos.get(v));  } } public void setOnItemClickListener(OnItemClickListener mOnClickListener) {  this.mOnClickListener = mOnClickListener; } public void setCurrentImageChangeListener(   CurrentImageChangeListener mListener) {  this.mListener = mListener; }}

首先，加载第一个Item，根据item的宽计算当前屏幕可以加载多少张图片，然后初始化第一屏的图片，接下来就是从写onTouchEvent，在其中监听用户的ACTION_MOVE，然后根据移动的距离加载前一张或者后一张，同时动态移除不可见的View，回收内存~~~~

代码中有个Map专门存储View和posion的，主要是为了给点击回调提供当前的View的位置，有点类似：Android 自定义 ViewPager 打造千变万化的图片切换效果里面的Map的巧妙用法~~

是不是完全实现了ViewPager和HorizontalScrollView的合体~~~HorizontalScrollView的效果，ViewPager的特性~~~~

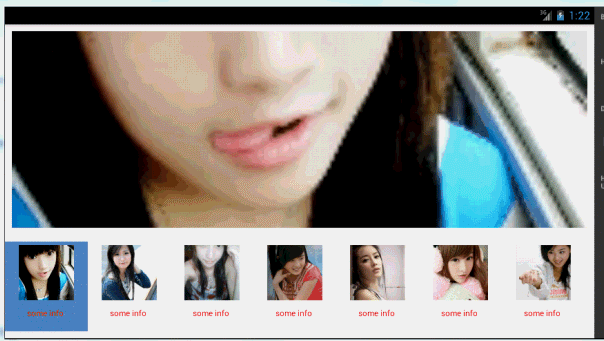

最后贴一下旋转屏幕后的效果图：

可以看出，不仅是做相册，还是图片轮播想过都是刚刚的！

如果你的项目中需要用到Gallery类似的效果，果断使用上例尝试吧~~

各位看官没事点个赞，留个言呗~

源码点击下载
