Android Webp 完全解析 快来缩小apk的大小吧



本文在我的微信公众号：鸿洋（hongyangAndroid）首发。



转载请标明出处：
  http://blog.csdn.net/lmj623565791/article/details/53240600；
  本文出自:【张鸿洋的博客】

一、概述

最近项目准备尝试使用webp来缩小包的体积，于是抽空对相关知识进行了调研和学习。

至于什么是webp，使用webp有什么好处我就不赘述了，具体可以参考腾讯isux上的这篇文章WebP 探寻之路，大致了解下就ok了。

入手大致需要考虑以下几个问题：

• 如何将现有的jpeg/png等图转化为webp?
• webp格式的图片如何使用？
• 有没有兼容性的问题？

下面就跟着上面3个问题开始进行。

二、jpeg/png到webp的互转

这个官方提供了相互转化的工具，以及具体的使用方式，可以参考：

• https://developers.google.com/speed/webp/docs/cwebp

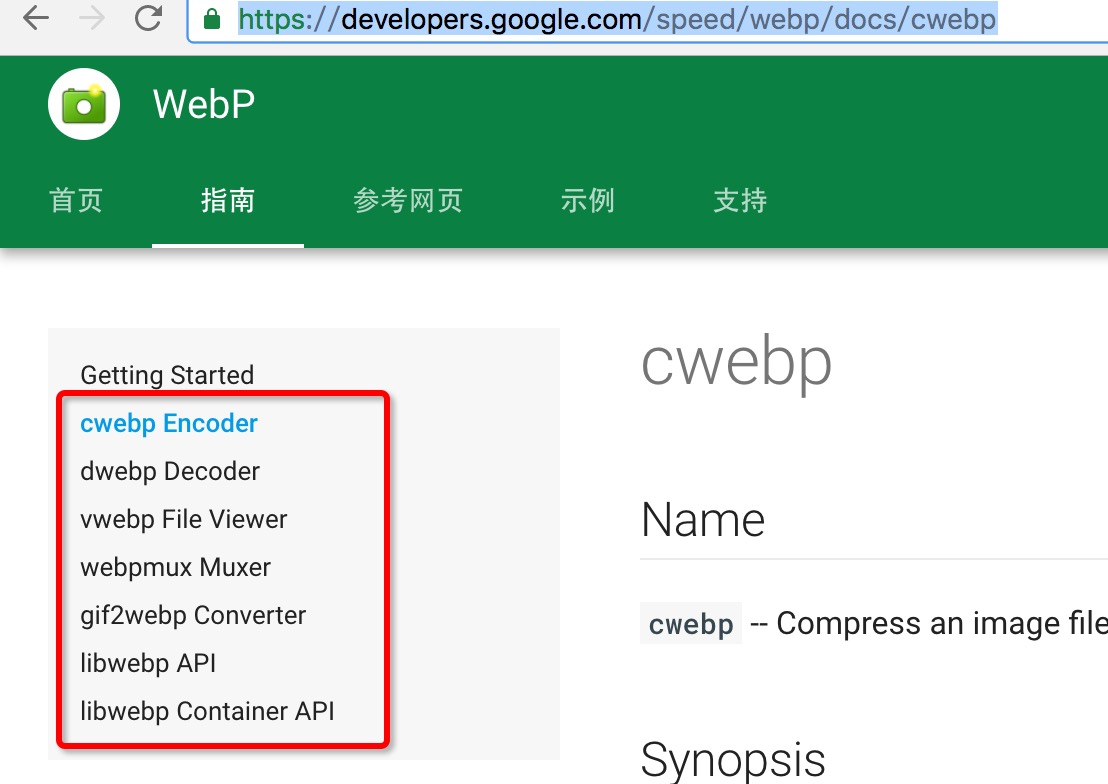

截个图，可以看到左侧的功能列表，包含一系列的功能，encode、decode、view等…

因为有比较详细的文档，这里简单介绍下：

首先下载工具：

• webp download page

我这里下载的是对应mac os的libwebp-0.4.1-mac-10.8-2.tar.gz

下载完成后解压，然后进入bin目录:

MacBook-Pro:bin zhanghongyang01$ pwd/Users/zhanghongyang01/hongyang/works/libwebp-0.4.1-mac-10.8 2/binMacBook-Pro:bin zhanghongyang01$ ls -ltotal 5152-rwxr-xr-x@ 1 zhanghongyang01  staff  1302772  9 20  2014 cwebp-rwxr-xr-x@ 1 zhanghongyang01  staff   421508  9 20  2014 dwebp-rwxr-xr-x@ 1 zhanghongyang01  staff   402128  9 20  2014 gif2webp-rwxr-xr-x@ 1 zhanghongyang01  staff   264588  9 20  2014 vwebp-rwxr-xr-x@ 1 zhanghongyang01  staff   237376  9 20  2014 webpmux



1

2

3

4

5

6

7

8

9


大致有4个命令工具，分别用于png等转换为webp；webp转化为png；git转化为webp；查看webp图片；最后一个是用于创建webp动画文件的。

(1) jpeg、png 转为webp [cwebp]

cwebp weixin.png -o weixin.webp



1


(2) webp转为jpeg、png [dwebp]

dwebp weixin.webp -o weixin.png



1


(3) gif 转化为webp

./gif2webp xingye.gif -o xingye.webp



1


每个命令都有一堆options，可以自己研究下

三、使用

Webp在app中一般可以用于两个方面

• 一个是对与服务端交互过程中使用webp图片
• 另一个是应用中的资源文件

（1）与服务端交互使用webp图片

这种方式非常简单，因为从Android4.0开始已经对webp图片进行的支持。

下面我们写个例子，这里我准备了一个webp的图片，我直接放到assets目录，然后编写如下代码：

# 这是一个完全不透明图的测试Bitmap bitmap = BitmapFactory.decodeStream(getAssets().open("icon.webp"));imageView.setImageBitmap(bitmap);



1

2

3

4


找了台4.0.4(API15)的三星手机（ps:实在是找不到4.0的手机了），运行感觉还不错哟~

正在窃喜的时候，我又换了张图片，因为有些时候我们的图部分区域是透明了，于是我找了张图片，转化为webp，按照上述的代码，同样的操作，运行完成后，发现，整个图都显示不出来了。

赶紧找了个4.2.2（API17)的手机，显示正常。

于是看一眼文档：

文档上对webp decode和encode的支持，是这样写的：

decode / encode(Android 4.0+)(Lossless, Transparency, Android 4.2.1+)



1

2

3


https://developer.android.com/guide/appendix/media-formats.html

那么结合文档和实验，大致可以有如下的结论：

• 4.2.1+ 对于webp的decode、encode是完全支持的（包含半透明的webp图）
• 对于4.0+ 到 4.2.1 ，只支持完全不透明的decode、encode的webp图
• 4.0 以下，应该是默认不支持webp了

看到这个结论，那么就是大家的产品最低的支持版本了。

4.2.1起步的话，目前来看，我是不能接受的，所以只有引入so来做低版本兼容了。

（2）兼容so的获取

好在官方已经提供了相关webp支持的源码了，点击下载：

• libwebp-0.5.1.tar.gz

如果你的ndk的知识足够的话，可以自己利用源码，去生成so文件使用。

当然了，你也可以使用前人已经封装好的库：

• webp-android-backport
• webp-android

我们这里选择使用第二个库，这里选择copy它生成的so文件以及辅助类到项目中，你也可以根据其readme打包一个aar出来使用。

首先下载下来webp-android，然后切换到webp-android/src/main/jni，执行ndk-build

然后等待执行结束，可以在其/webp-android/src/main/libs目录下copy出你需要的so，如果需要其他cpu架构的so，可以自己修改Application.mk文件。

/webp-android/src/main/libs.├── armeabi│   └── libwebp_evme.so├── armeabi-v7a│   └── libwebp_evme.so└── x86    └── libwebp_evme.so



1

2

3

4

5

6

7

8

9

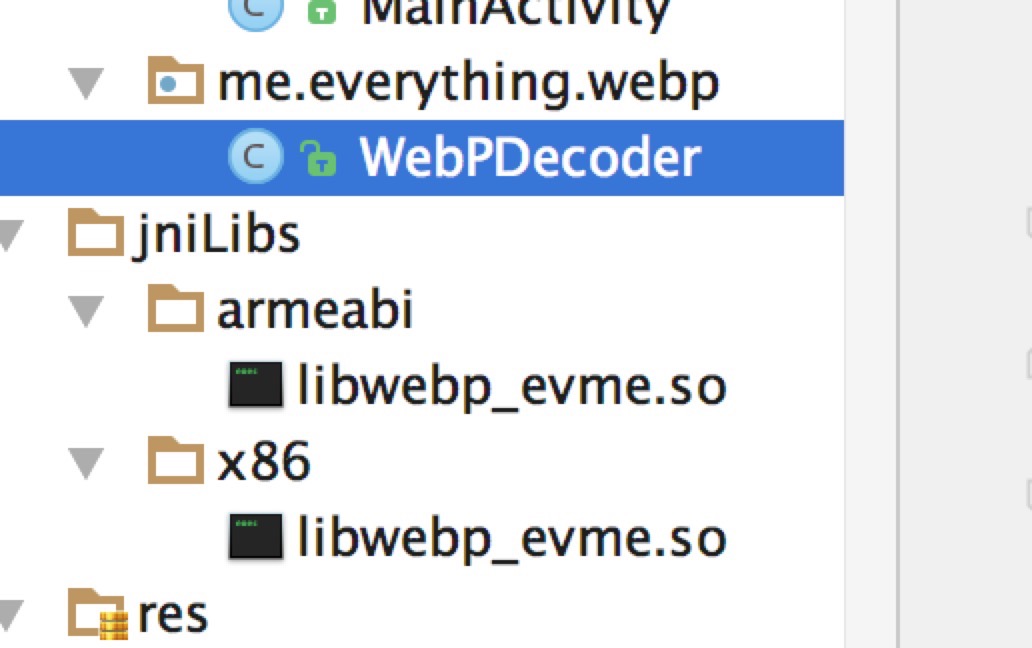

然后将其WebDecoder的辅助类copy到项目中即可，注意保持原有包名。

ok，然后就可以用它提供的decode的方法了：

WebPDecoder.getInstance().decodeWebP(byte[] encoded)



1


于是，上述以InputStream为webp图片源的代码可以改写为：

# 大致的示例代码InputStream is = getAssets().open("weixin.webp");Bitmap bitmap = null;if (Build.VERSION.SDK_INT > Build.VERSION_CODES.JELLY_BEAN) {    bitmap = WebPDecoder.getInstance().decodeWebP(streamToBytes(is));} else {    bitmap = BitmapFactory.decodeStream(is);}imageView.setImageBitmap(bitmap);private static byte[] streamToBytes(InputStream is) {    ByteArrayOutputStream os = new ByteArrayOutputStream(1024);    byte[] buffer = new byte[1024];    int len;    try {        while ((len = is.read(buffer)) >= 0) {            os.write(buffer, 0, len);        }    } catch (java.io.IOException e) {    }    return os.toByteArray();}



1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23


ok，这样就可以对4.2.1以下的webp图片进行decode了。

服务端下发的图片为webp格式，然后app去decode显示即可。

注：webp-android这个库只提供了decode方法，如果需要encode需要自己去添加；建议有时间，看下源码中提供的方法，自己利用源码结合ndk相关知识自己做so文件的生成.

（3）应用中的资源文件

除了上述去加载外部图片的方式以外，还有个使用场景就是将项目中的资源文件直接替换为webp。

简单的使用：

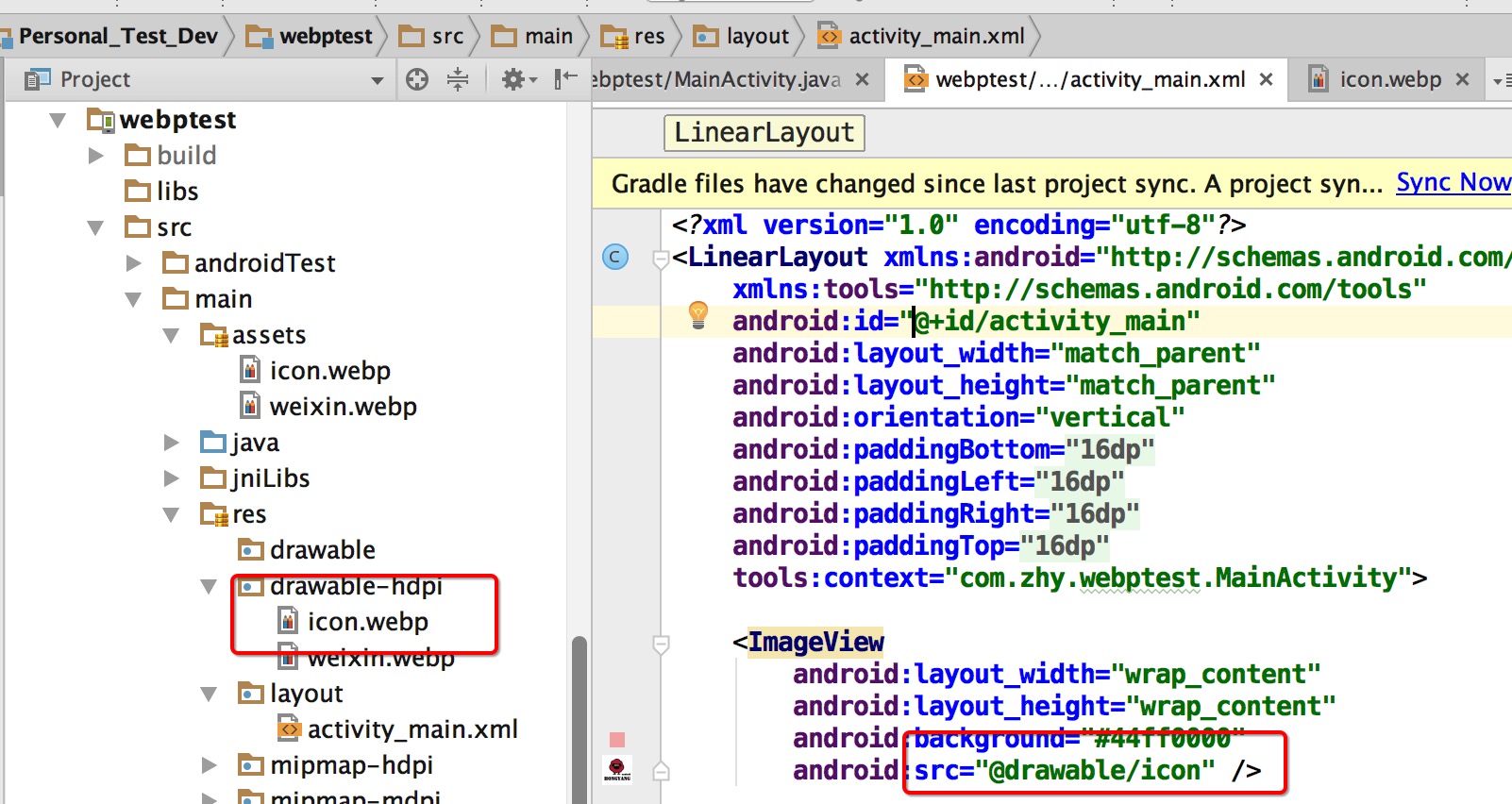

直接将png转化为webp，放到res/drawable目录，我们看看效果

这样就可以了~~

从目前来看有2个选择：

1. 仅替换不存在局部透明的图片，如果项目最小版本是4.0，可以不引入so直接使用。
2. 全部替换（需要引入so的支持）

第一种，目前来看没什么好介绍的，换图即可。

主要看第二种的处理了，webp-android提供了一种做法是这样的：

<me.everything.webp.WebPImageView  android:layout_width="wrap_content"  android:layout_height="wrap_content"  webp:webp_src="@drawable/your_webp_image" />



1

2

3

4


这样就可以happy的使用webp了。

但是我一点都不happy，使用webp很多都是已经存在的项目，让我去使用自定义类还要加属性，多麻烦，万一发现坑，我还得一个一个换回去，坚决不干。

所以我们需要一种，可以无缝切换的方式，基本不费力也能还原。

最无缝的方式，就是不动原本的布局文件了，那么如何去动态修改ImageView使其支持Webp呢（4.-）？

其实我们的SDK也有类似的做法，比如对很多View支持了tint属性，原本是不支持的，忽然就支持了，怎么做到的呢？

就是在根据布局文件中ImageView标签名称，创建的时候去做了一些手脚，如果你一脸懵逼，可以先看Android 探究 LayoutInflater setFactory。

实际上就是利用LayoutInflaterFactory了，有了方案，那么代码就好写了：

public class MainActivity extends AppCompatActivity {
         private static final int[] LL = new int[]            { //                    android.R.attr.src,//            };    @Override    protected void onCreate(Bundle savedInstanceState) {        if(Build.VERSION.SDK_INT < Build.VERSION_CODES.JELLY_BEAN){            LayoutInflaterCompat.setFactory(LayoutInflater.from(this), new LayoutInflaterFactory() {                @Override                public View onCreateView(View parent, String name, Context context, AttributeSet attrs) {                    AppCompatDelegate delegate = getDelegate();                    View view = delegate.createView(parent, name, context, attrs);                    if (view instanceof ImageView) {                        ImageView imageView = (ImageView) view;                        TypedArray a = context.obtainStyledAttributes(attrs, LL);                        int webpSourceResourceID = a.getResourceId(0, 0);                        if (webpSourceResourceID == 0) {                             return view;                          }                        InputStream rawImageStream = getResources().openRawResource(webpSourceResourceID);                        byte[] data = streamToBytes(rawImageStream);                        final Bitmap webpBitmap = WebPDecoder.getInstance().decodeWebP(data);                        imageView.setImageBitmap(webpBitmap);                        a.recycle();                    }                    return view;                }            });        }        super.onCreate(savedInstanceState);        setContentView(R.layout.activity_main);    }}



1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40


一般我们的项目中的Activity都存在一个基类，那么直接在其中添加上述代码即可。

大致逻辑为：对于4.2以下的版本，我们设置一个LayoutInflaterFactory，当创建ImageView的时候，因为AppCompatActivity，ImageView的创建是由上述代码中的delegate指向的对象完成的，我们通过传入attrs，取出用户声明的src属性，经过一系列操作转化为bitmap，最好设置到创建好的ImageView上。

这样，剩下的我们直接将图换成webp就好了，如果发现不适合，只需要去掉这个factory设置的代码即可。

正在我窃喜的时候，忽然发现了一个问题。

就是假设我的资源文件更换并不彻底，还存在部分png的图，但是png的图在4.2以下的版本是不需要上述操作的。

• 那么问题来了，如何区分webp和非webp的图片资源呢？

当然是根据后缀，那么我们现在能获取的仅仅是图片的resId，还能拿到文件完整的名称吗？

让人开心的是，可以拿到的。

TypedValue value = new TypedValue();getResources().getValue(webpSourceResourceID, value, true);String resname = value.string.toString().substring(13,         value.string.toString().length());if (resname.endsWith(".webp")) {    // do}



1

2

3

4

5

6

7

8


当然应该也可以通过图片的header信息来判断，header判断这种方式应该会更加精确，具体可以查找下相关代码。

对了，如果你的基类是FragmentActivity，那就不需要去设置什么LayoutFactory了，直接复写其onCreateView方法：

onCreateView(View parent, String name, Context context, AttributeSet attrs) {    final View view = super.onCreateView(parent, name, context, attrs);    if(view == null){        if (name.equals("ImageView")) {            view = new ImageView(context,attrs);        }    }    if (Build.VERSION.SDK_INT < Build.VERSION_CODES.JELLY_BEAN) {        if (view instanceof ImageView) {            ImageView imageView = (ImageView) view;            TypedArray a = context.obtainStyledAttributes(attrs, LL);            int webpSourceResourceID = a.getResourceId(0, 0);              if (webpSourceResourceID == 0) {                 return view;            }            TypedValue value = new TypedValue();            getResources().getValue(webpSourceResourceID, value, true);            String resname = value.string.toString().substring(13,                    value.string.toString().length());            if (resname.endsWith(".webp")) {                InputStream rawImageStream = getResources().openRawResource(webpSourceResourceID);                byte[] data = streamToBytes(rawImageStream);                Bitmap webpBitmap = WebPDecoder.getInstance().decodeWebP(data);imageView.setImageBitmap(webpBitmap);            }            a.recycle();        }    }    return view;}



1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38


ok，到此应该对于webp都有了一定的认识，也应该大致了解了在Android使用webp的兼容性的问题，以及如何处理。

文章中还有很多细节的地方没有去处理，后面要踩得坑还有很多，后续还会有一篇博客来写踩到的坑。

如果你也想用webp，欢迎踩坑与交流。

---
