从零开始学C++之RTTI、dynamic_cast、typeid、类与类之间的关系uml_综合

一、RTTI
Run-time type information (RTTI) is a mechanism that allows the type of an object to be determined during program execution.

There are three main C++ language elements to run-time type information:
The dynamic_cast operator.
Used for conversion of polymorphic types.
The typeid operator.
Used for identifying the exact type of an object.
The type_info class.
Used to hold the type information returned by the typeid operator.

class type_info {
public:virtual ~type_info();bool operator==(const type_info& rhs) const;bool operator!=(const type_info& rhs) const;int before(const type_info& rhs) const;const char* name() const;const char* raw_name() const;
private:void *_m_data;char _m_d_name[1];type_info(const type_info& rhs);type_info& operator=(const type_info& rhs);static const char _Name_base(const type_info *,__type_info_node* __ptype_info_node);
};

The result of typeid is a const type_info&. The value is a reference to a type_info object that represents either the type-id or the type of the expression, depending on which form of typeid is used.

为了支持RTTI，为每一个多态类创建一个type_info 对象（静态数据区），并把其地址保存到vtable中的固定位置（一般为第一个位置）（取决于具体编译器实现，标准并没有规定）。

#include <iostream>
using namespace std;class Shape
{
public:virtual void Draw() = 0;virtual ~Shape() {}
};class Circle : public Shape
{
public:void Draw(){cout << "Circle Draw ..." << endl;}
};class Square : public Shape
{
public:void Draw(){cout << "Square Draw ..." << endl;}
};int main(void)
{Shape *p;Circle c;p = &c;p->Draw();//使用dynamic_cast 的条件//1、开启运行时类型信息；2、应用在具有多态关系的继承体系上；if (dynamic_cast<Circle *>(p)){cout << "p is point to a Circle object" << endl;Circle *cp = dynamic_cast<Circle *>(p);     // 安全向下转型cp->Draw(); //效率没有 p->Draw(); 高}else if (dynamic_cast<Square *>(p)){cout << "p is point to a Square object" << endl;}else{cout << "p is point to a Other object" << endl;}cout << typeid(*p).name() << endl;cout << typeid(Circle).name() << endl;if (typeid(Circle).name() == typeid(*p).name()){cout << "p is point to a Circle object" << endl;((Circle *)p)->Draw();}else if (typeid(Square).name() == typeid(*p).name()){cout << "p is point to a Circle object" << endl;((Square *)p)->Draw();}else{cout << "p is point to a Other object" << endl;}return 0;
}

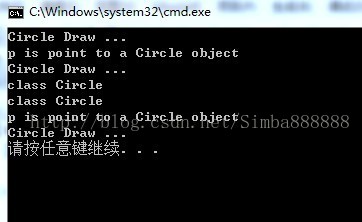

这里写图片描述
如上所述，dynamic_cast 和 typeid 操作符都可以实现运行时类型识别。其中使用dynamic_cast 时需要开启运行时类型信息，在项目-》属性-》C/C++-》语言-》启用运行时类型信息。在使用typeid时需要注意的是返回的是type_info 对象的引用，且type_info 类的拷贝构造函数和赋值运算符都声明为私有，故不能这样写： type_info tf = typeid(Circle);

二、类与类之间的关系
Unified Modeling Language (UML)又称统一建模语言或标准建模语言,是始于1997年一个OMG标准，它是一个支持模型化和软件系统开发的图形化语言。
1、继承（泛化）Generalization
这里写图片描述
Manager 继承自Employee.

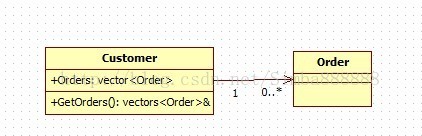

2、关联 Association，单向关联 DirectedAssociation
这里写图片描述
Order 作为Customer 的成员，如vector orders ;

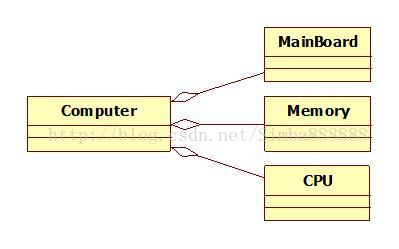

3、聚合 Aggregation
这里写图片描述

class B
class A
{ public:B* b_;
};

当A释放时，不负责B的释放，也许B是被共享的。

4、组合 Composition

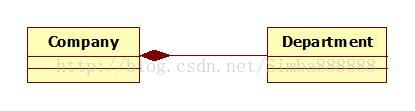

这里写图片描述
当Company 释放时要负责Department 的释放，Department 不是共享的。

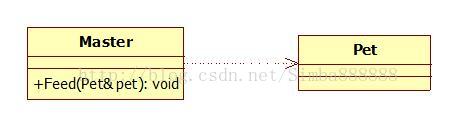

5、依赖 Dependency
这里写图片描述
类A依赖于B:
从语义上来上是A use B，偶然的，临时的
B作为A的成员函数参数
B作为A的成员函数的局部变量
A的成员函数调用B的静态方法

比较5种关系：
继承体现的是类与类之间的纵向关系，其他4种体现的是类与类之间的横向关系。
关联强弱
依赖<关联<聚合<组合
继承(A is B)
关联、聚合、组合(A has B)
依赖(A use B)

参考：
C++ primer 第四版
Effective C++ 3rd
C++编程规范
