ios8 使用storyboard 进行自动布局(一)

热度：99   发布时间：2024-01-12 00:43:27.0

xcode 6使用storyboard 进行自动布局，迷惑的问题主要由：

1，classsize 到底是一个什么东东？

2，classSize 和 layout 有什么区别?

3,  如何使用storyboard 进行自动布局

4，什么是约束？

5，常见的约束报错有哪些？

6，在开发过程中（使用storyboard）应该注意哪些问题？

这些问题我会在

代码级别的界面显示

1，如果是从代码层面开始使用Autolayout,需要对使用的View的translatesAutoresizingMaskIntoConstraints的属性设置为NO.
即可开始通过代码添加Constraint,否则View还是会按照以往的autoresizingMask进行计算.
而在Interface Builder中勾选了Ues Autolayout,IB生成的控件的translatesAutoresizingMaskIntoConstraints属性都会被默认设置NO.

2，值得注意的是,添加约束之前一定要将子视图优先addSubview到父视图中,否则在添加约束时会产生编译器警告.
而我们在理解的时候,可以通过这种方式来理解.item1.attribute = multiplier ? item2.attribute + constant，比如看下面的代码

[objc]  view plain copy
  1. UIView *newView = [[UIView alloc]init];
  2.     newView.backgroundColor = [UIColor redColor];
  3.
  4.     [self.view addSubview:newView];
  5.
  6. //   self.view.translatesAutoresizingMaskIntoConstraints =NO;
  7.
  8.     newView.translatesAutoresizingMaskIntoConstraints =NO;
  9.
  10.     NSLayoutConstraint *constraint = nil;
  11.
  12.     constraint = [NSLayoutConstraint constraintWithItem:newView
  13.                                               attribute:NSLayoutAttributeLeading
  14.                                               relatedBy:NSLayoutRelationEqual
  15.                                                  toItem:self.view
  16.                                               attribute:NSLayoutAttributeLeading
  17.                                              multiplier:1.0f
  18.                                                constant:20];
  19.     [self.view addConstraint:constraint];
  20.
  21.     constraint = [NSLayoutConstraint constraintWithItem:newView
  22.                                               attribute:NSLayoutAttributeTrailing
  23.                                               relatedBy:NSLayoutRelationEqual
  24.                                                  toItem:self.view
  25.                                               attribute:NSLayoutAttributeTrailing
  26.                                              multiplier:1.0f
  27.                                                constant:-20];
  28.     [self.view addConstraint:constraint];
  29.
  30.     constraint = [NSLayoutConstraint constraintWithItem:newView
  31.                                               attribute:NSLayoutAttributeTop
  32.                                               relatedBy:NSLayoutRelationEqual
  33.                                                  toItem:self.view
  34.                                               attribute:NSLayoutAttributeTop
  35.                                              multiplier:1.0f
  36.                                                constant:80];
  37.     [self.view addConstraint:constraint];
  38.
  39.     constraint = [NSLayoutConstraint constraintWithItem:newView
  40.                                               attribute:NSLayoutAttributeBottom
  41.                                               relatedBy:NSLayoutRelationEqual
  42.                                                  toItem:self.view
  43.                                               attribute:NSLayoutAttributeBottom
  44.                                              multiplier:1.0f
  45.                                                constant:-20];
  46.     [self.view addConstraint:constraint];

创建了一个单视图，距离各边界的距离依次是：20  20  80  20（左，右，上，下），或许有人会疑问为什么距离右写的是-20，why, 其实原因很简单，因为我们参照的是self.view.trailing  ,而视图newView是加在self.view上，是在self.view.trailing 的左边，所以应该是赋值，以此类推距离底部也是一样

有人会问到底属性都有哪些，下面会给大家列举一下，这里包括ios 8 最新添加的(一下加红的是常用的一些方法)

    NSLayoutAttributeLeft = 1,    对齐对象的左边
    NSLayoutAttributeRight,        对齐对象的右边
    NSLayoutAttributeTop,          距离顶部的距离
    NSLayoutAttributeBottom,    距离底部的距离
    NSLayoutAttributeLeading,   距离左边的距离
    NSLayoutAttributeTrailing,    距离右边部的距离
    NSLayoutAttributeWidth,      控件的宽度
    NSLayoutAttributeHeight,     控件的高度
    NSLayoutAttributeCenterX,  x 轴中线点的距离
    NSLayoutAttributeCenterY,  y 轴中线点的距离
    NSLayoutAttributeBaseline,
    NSLayoutAttributeLastBaseline = NSLayoutAttributeBaseline,

    //   在API 8.0  文档中貌似没有详细的说明，但大家一看意思也明白了，就是距离各个边界的设置
    NSLayoutAttributeFirstBaseline NS_ENUM_AVAILABLE_IOS(8_0),
    NSLayoutAttributeLeftMargin NS_ENUM_AVAILABLE_IOS(8_0),
    NSLayoutAttributeRightMargin NS_ENUM_AVAILABLE_IOS(8_0),
    NSLayoutAttributeTopMargin NS_ENUM_AVAILABLE_IOS(8_0),
    NSLayoutAttributeBottomMargin NS_ENUM_AVAILABLE_IOS(8_0),
    NSLayoutAttributeLeadingMargin NS_ENUM_AVAILABLE_IOS(8_0),
    NSLayoutAttributeTrailingMargin NS_ENUM_AVAILABLE_IOS(8_0),
    NSLayoutAttributeCenterXWithinMargins NS_ENUM_AVAILABLE_IOS(8_0),
    NSLayoutAttributeCenterYWithinMargins NS_ENUM_AVAILABLE_IOS(8_0),
    NSLayoutAttributeNotAnAttribute = 0

注：NSLayoutAttributeLeft/NSLayoutAttributeRight 和 NSLayoutAttributeLeading/NSLayoutAttributeTrailing的区别是left/right永远是指左右，而leading/trailing在某些从右至左习惯的地区会变成，leading是右边，trailing是左边。


以上就是通过简单的代码实现了自动布局（单一控件），大家会发如果页面上试图多的话，用这种方式显得特别麻烦，的确是的，下面我介绍一下另一种方法

通过可视化语言的方式

先学点基础知识,

1 调用的方法

[objc]  view plain copy
  1. + (NSArray *)constraintsWithVisualFormat:(NSString *)format
  2.                                  options:(NSLayoutFormatOptions)opts
  3.                                  metrics:(NSDictionary *)metrics
  4.                                    views:(NSDictionary *)views
介绍一下各个参数的意思

1 format   约束的规格要求  说白了就是条件。

2 opts       主要用来描述属性和用来指导可视化语言中的布局样式。

3 metrics  一个字典实例主要用来显示你在可视化话中用的字符串的参数设置，比如：nextwidth:@12, 必须是一个字典对象。

4 views   所有描述的空间字典集合，也必须以字典的形式展现出来。

下面通过一个实例的方式

[objc]  view plain copy
  1. UIView *two = [UIView new];
  2.    two.backgroundColor = [UIColor greenColor];
  3.    [self.view addSubview:two];
  4.    two.translatesAutoresizingMaskIntoConstraints = NO;
  5.    NSDictionary *views = NSDictionaryOfVariableBindings(two, self.view);
  6.
  7.    NSMutableArray *constraintArray = [NSMutableArray array];
  8.    [constraintArray addObjectsFromArray:[NSLayoutConstraint   constraintsWithVisualFormat:@"H:|-20-[two]-20-|"
  9.                                                                                 options:0
  10.                                                                                   metrics:nil
  11.                                                                                     views:views]];
  12.    [constraintArray addObjectsFromArray:[NSLayoutConstraint constraintsWithVisualFormat:@"V:|-80-[two]-20-|" options:0 metrics:nil views:views]];
  13.    [self.view addConstraints:constraintArray];

简单的几句话就实现了和上面同样的效果，从而可以充分的看到可视化语言是多么的方便

下面为大家带来介绍一些第三方实现该效果的代码

首推：PureLayout 他是UIView+Layout  的后继者，项目中建议使用PureLayout , 使用起来特方便，至于如何导入请大家参考文档自己完成

下载地址：https://github.com/smileyborg/PureLayout

直接上代码：

[objc]  view plain copy
  1. UIView *newView = [UIView new];
  2.     newView.backgroundColor = [UIColor blueColor];
  3.     [self.view addSubview:newView];
  4.
  5.     newView.translatesAutoresizingMaskIntoConstraints = NO;
  6.     [newView autoPinEdgeToSuperviewEdge:(ALEdgeLeading) withInset:20];
  7.     [newView autoPinEdgeToSuperviewEdge:(ALEdgeTrailing) withInset:20];
  8.     [newView autoPinEdgeToSuperviewEdge:(ALEdgeTop) withInset:80];
  9.     [newView autoPinEdgeToSuperviewEdge:(ALEdgeBottom) withInset:20];

你可能会很吃惊，哇？这么简单，的确是的就是这么简单，完全符合我们使用storyboard 的习惯，至于UIView+autoLayout 和 PureLayout的具体使用，我会在后面的文章中单独拿出一章单独介绍他的使用，现在主要是了解一下自动布局的使用

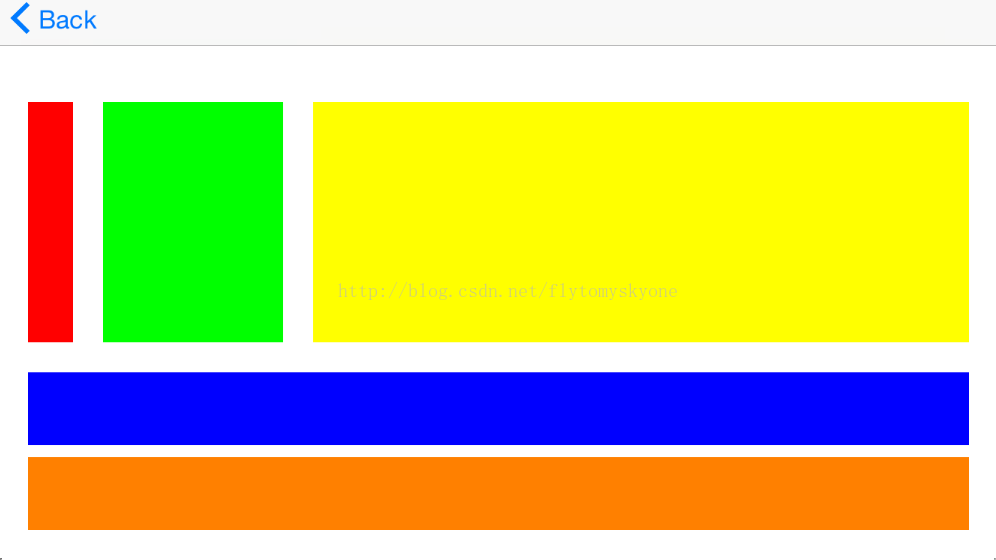

先看一下效果图，横屏效果图

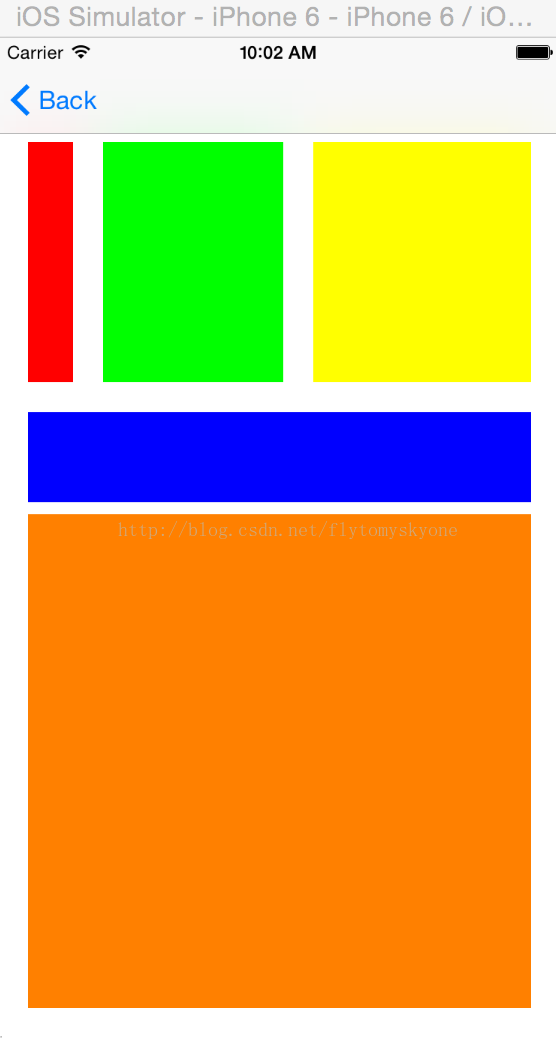

竖屏效果图


下面咱们来点有难度的代码，嘿嘿，终于可以放手做一下了

[objc]  view plain copy
  1. - (void)viewDidLoad {
  2.     [super viewDidLoad];
  3.     self.view.backgroundColor = [UIColor whiteColor];
  4.     // 1 创建三个视图 红/绿/蓝/黄/橙色视图
  5.
  6.     // 红
  7.     UIView *redView = [self alive];
  8.     redView.backgroundColor = [UIColor redColor];
  9.     [self.view addSubview:redView];
  10.     // 绿
  11.     UIView *greenView = [self alive];
  12.     greenView.backgroundColor = [UIColor greenColor];
  13.     [self.view addSubview:greenView];
  14.     // 蓝
  15.     UIView *blueView = [self alive];
  16.     blueView.backgroundColor = [UIColor blueColor];
  17.     [self.view addSubview:blueView];
  18.     // 黄
  19.     UIView *yellowView = [self alive];
  20.     yellowView.backgroundColor = [UIColor yellowColor];
  21.     [self.view addSubview:yellowView];
  22.     // 橙
  23.     UIView *orangeView = [self alive];
  24.     orangeView.backgroundColor = [UIColor orangeColor];
  25.     [self.view addSubview:orangeView];
  26.
  27.     [self.view addConstraints:[self portraitConstraints:redView :greenView :blueView yellowView:yellowView orangeView:orangeView]];
  28.
  29. }
  30. // 这样写完全是为了代码的方便使用,创建对象的同时初始化控件
  31. - (UIView *)alive
  32. {
  33.     UIView *newView = [UIView new];
  34.     newView.translatesAutoresizingMaskIntoConstraints = NO;
  35.     return newView;
  36. }
  37. - (NSMutableArray *) portraitConstraints:(UIView *)redView :(UIView *)greenView :(UIView *)blueView yellowView:(UIView *)yellowView orangeView:(UIView *)orangeView
  38. {
  39.     NSMutableArray *array = [NSMutableArray array];
  40.     // 注1：红色视图的宽度大于等于10 小于30    黄色视图的宽度大于40 小于120  水平
  41.     [array addObjectsFromArray:[NSLayoutConstraint constraintsWithVisualFormat:@"H:|-20-[redView(>=10,<=30)]-20-[greenView(>=40,<=120)]-20-[yellowView]-20-|" options:0 metrics:nil
  42.                                                                              views:NSDictionaryOfVariableBindings(redView, greenView, yellowView)]];
  43.     // 注2：垂直方向 red高度H:100<= <=160  蓝色 H:30<= <=60  橙色待定
  44.     [array addObjectsFromArray:[NSLayoutConstraint constraintsWithVisualFormat:@"V:|-70-[redView(>=100,<=160)]-20-[blueView(>=30,<=60)]-[orangeView]-20-|" options:0 metrics:nil
  45.                                                                          views:NSDictionaryOfVariableBindings(redView, blueView, orangeView)]];
  46.     // 和注2类似
  47.     [array addObjectsFromArray:[NSLayoutConstraint constraintsWithVisualFormat:@"V:|-70-[greenView(>=100,<=160)]-20-[blueView(>=30,<=60)]-[orangeView]-20-|" options:0 metrics:nil
  48.                                                                          views:NSDictionaryOfVariableBindings(greenView, blueView, orangeView)]];
  49.     // 和注2类似   或许有人会问 为什么得添加黄色和绿色，原因很简单，就是为了满足各个约束，避免造成约束不足
  50.     [array addObjectsFromArray:[NSLayoutConstraint constraintsWithVisualFormat:@"V:|-70-[yellowView(>=100,<=160)]-20-[blueView(>=30,<=60)]-[orangeView]-20-|" options:0 metrics:nil
  51.                                                                          views:NSDictionaryOfVariableBindings(yellowView, blueView, orangeView )]];
  52.
  53.
  54.     // 注3：控制blued的宽度
  55.     [array addObjectsFromArray:[NSLayoutConstraint
  56.                                           constraintsWithVisualFormat:@"H:|-20-[blueView]-120-|" options:0 metrics:nil
  57.                                           views:NSDictionaryOfVariableBindings(blueView)]];
  58.     // 注4：为橙色高度添加约束条件
  59.     [array addObjectsFromArray:[NSLayoutConstraint constraintsWithVisualFormat:@"V:[blueView]-20-[orangeView(>=blueView)]-20-|" options:0 metrics:nil views:NSDictionaryOfVariableBindings(blueView, orangeView)]];
  60.
  61.     // 注4：为橙色添加宽度约束条件
  62.     [array addObjectsFromArray:[NSLayoutConstraint constraintsWithVisualFormat:@"H:|-20-[orangeView]-20-|" options:0 metrics:nil views:NSDictionaryOfVariableBindings(blueView, orangeView)]];
  63.     return array;
  64. }
呵呵，效果出来了吗？ 在后面我会继续介绍自动布局的相关内容
