STM32F407--芯片解读

热度:74   发布时间:2023-12-28 15:43:43.0

注:博主使用的是STM32F4探索者



一、参考资料

1、STM32F4数据手册:STM32F407ZGT6.pdf

2、STM32F4中文手册:STM32F4xx中文参考手册.pdf

3、开发板原理图:Explorer STM32F4_Vxx_SCH.pdf



二、芯片内部资源

1、芯片实物图片

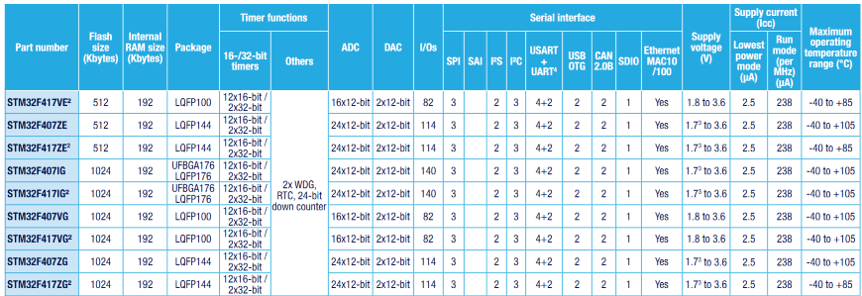

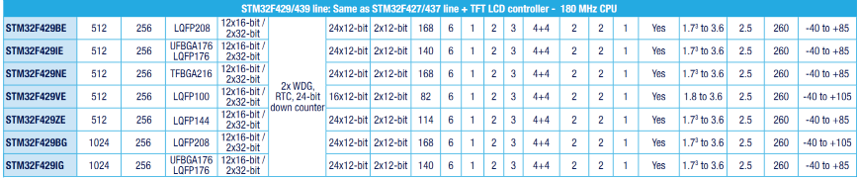

2、芯片对应的参数表

3、内核

(1)32位 高性能ARM Cortex-M4处理器

(2)时钟: 高达168MHz,实际还可以超频一点点

(3)支持FPU(浮点运算)和DSP指令

4、IO口

(1)STM32F407ZGT6:144引脚 114个IO口

(2)大部分IO口都耐 5V (模拟通道除外)

(3)支持调试: SWD和JTAG,SWD只要2根数据线

5、存储器

(1)存储器容量: 1024K FLASH, 192K SRAM

6、时钟、复位和电源管理

(1)1.8~3.6V电源和IO电压

(2)上电复位,掉电复位和可编程的电压监控

(3)强大的时钟系统

        - 4~26M的外部高速晶振

        - 内部16MHz的高速RC振荡器

        - 内部锁相环(PLL,倍频),一般系统时钟都是外部或者是内部高速时钟经过PLL倍频后得到

        - 外部低速32.768K的晶振,主要做RTC时钟源

7、低功耗

(1)睡眠、停止和待机三种低功耗模式

(2)可用电池为RTC和备份寄存器供电

8、AD

(1)3个12位AD[多达24个外部测试通道]

(2)内部通道可以用于内部温度测量

(3)内置参考电压

9、DA

(1)2个12位DA

10、DMA

(1)16个DMA通道,带FIFO和突发支持

(2)支持外设:定时器、ADC、DAC、SDIO、I2S、SPI、I2C和USART

11、定时器多达17个

(1)10个通用定时器(TIM2和TIM5是32位)

(2)2个基本定时器

(3)2个高级定时器

(4)1个系统定时器

(5)2个看门狗定时器

12、通信接口多达17个

(1)3个I2C接口

(2)6个串口

(3)3个SPI接口

(4)2个CAN2.0

(5)2个USB OTG

(6)1个SDIO



三、芯片内部结构图

数据手册P17



四、芯片引脚和功能怎么对应

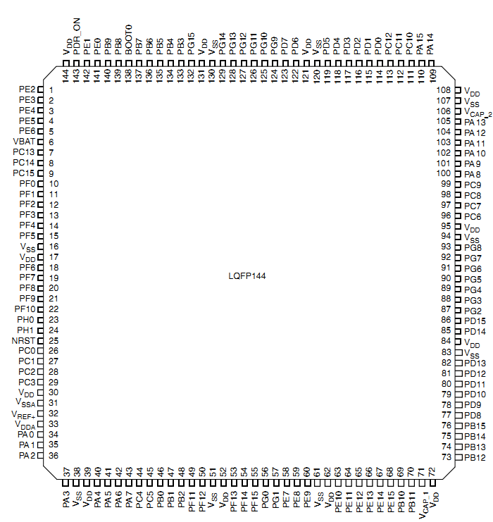

1、芯片内部结构图

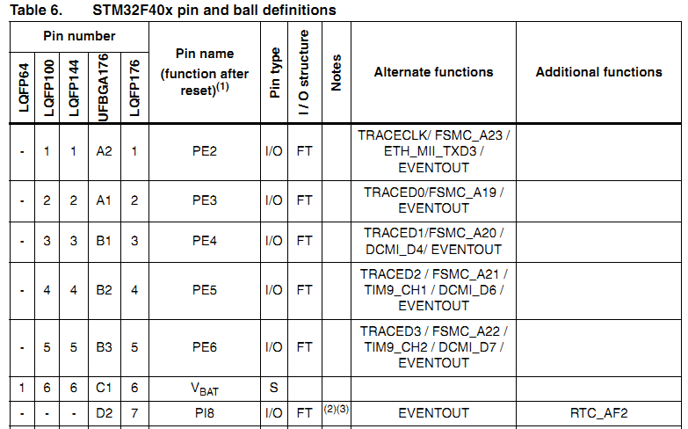

2、数据手册引脚功能表

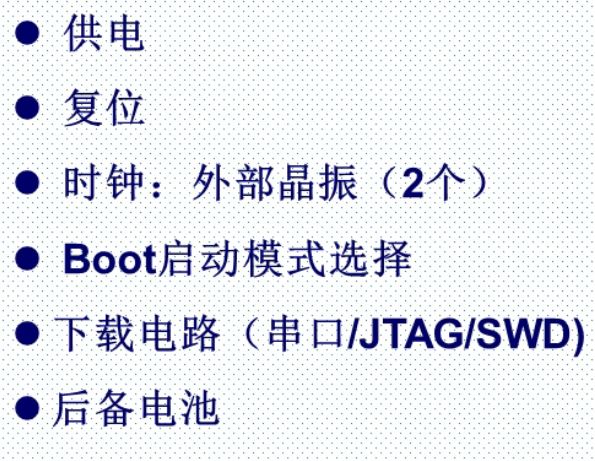

五、STM32最小系统--看原理图
