在NTM系列文章（二）中，我们已经成功运行了一个ntm工程的源代码。在这一章中，将对它的源码实现进行分析。

1.网络结构

1.1 模块结构图

这里写图片描述

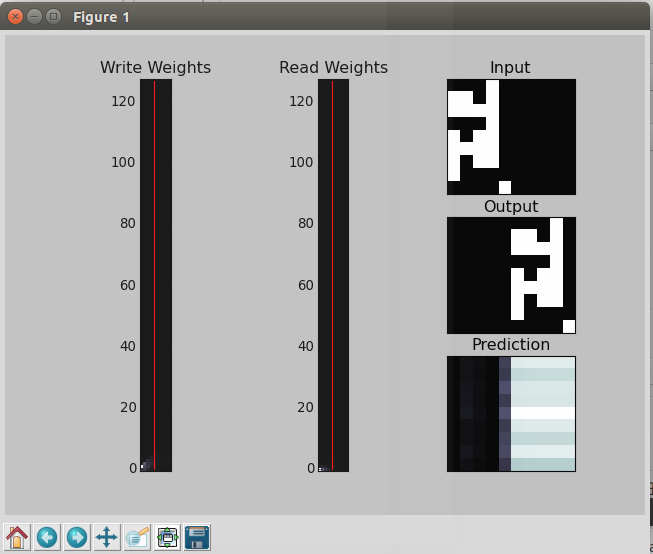

在图中可以看到，输入的数据在经过NTM的处理之后，输出经过NTM操作后的，跟之前大小相同的数据块。来看下CopyTask的完整输出图：

图中右侧的Input是输入数据，Output是目标数据，Prediction是通过NTM网络预测出来的输出数据，可以看出预测数据与目标数据只在区域上大致相同，具体到每个白色的块差距较大。（这里只迭代训练了100次）
训练次数可以在这里调整（task-copy.py）：
这里写图片描述
其中的参数max_iter就是训练时的迭代次数，size是输入的数据宽度（即上图中Input/Output小矩形的“高”-1，多出来的维度用作结束标记）
输入数据如下，从上到下对应上图中的从左到右，最后一行是结束标志，只有最后一个元素为1：
array( [[
[ 0., 1., 1., 0., 1., 1., 1., 1., 0.],
[ 0., 1., 1., 0., 0., 1., 0., 0., 0.],
[ 0., 0., 1., 0., 1., 1., 1., 0., 0.],
[ 1., 1., 1., 1., 1., 1., 1., 0., 0.],
[ 0., 0., 0., 0., 0, 0., 0., 0., 1.],
[ 0., 0., 0., 0., 0, 0., 0., 0., 0.],
[ 0., 0., 0., 0., 0, 0., 0., 0., 0.],
[ 0., 0., 0., 0., 0, 0., 0., 0., 0.],
[ 0., 0., 0., 0., 0, 0., 0., 0., 0.],
[ 0., 0., 0., 0., 0, 0., 0., 0., 0.],
]]
目标数据和预测数据的格式相似，就不详细介绍了。需要注意的是，由于输出层使用的是sigmoid函数，所以预测数据的范围在0和1之间。

1.2 Head对象内部的计算流

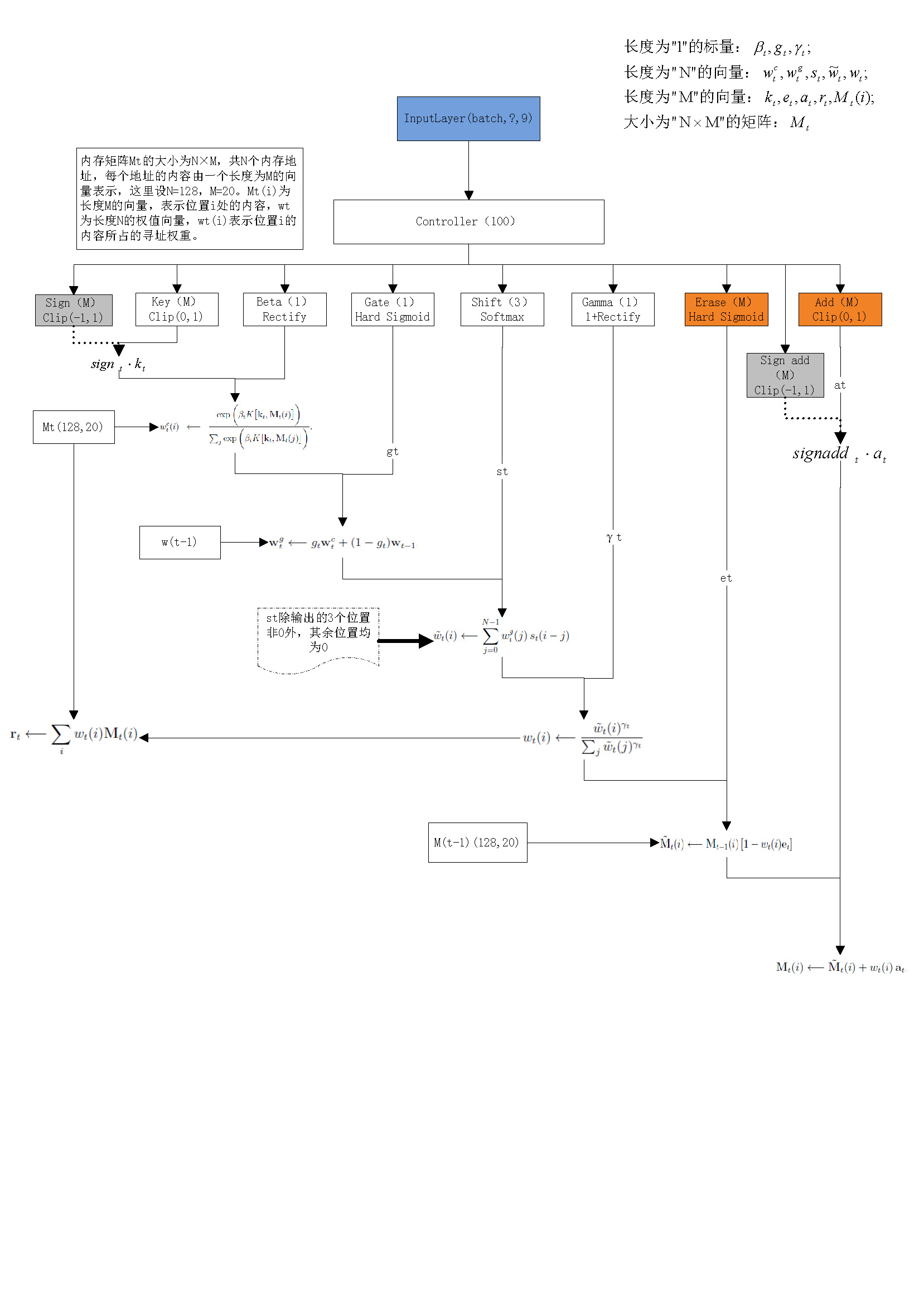

这里写图片描述
上图对应的实现在ntm-lasagne/ntm/heads.py中的Head基类中的get_output_for函数

    def get_output_for(self, h_t, w_tm1, M_t, **kwargs):if self.sign is not None:sign_t = self.sign.get_output_for(h_t, **kwargs)else:sign_t = 1.k_t = self.key.get_output_for(h_t, **kwargs)beta_t = self.beta.get_output_for(h_t, **kwargs)g_t = self.gate.get_output_for(h_t, **kwargs)s_t = self.shift.get_output_for(h_t, **kwargs)gamma_t = self.gamma.get_output_for(h_t, **kwargs)# Content Adressing (3.3.1)beta_t = T.addbroadcast(beta_t, 1)betaK = beta_t * similarities.cosine_similarity(sign_t * k_t, M_t)w_c = lasagne.nonlinearities.softmax(betaK)# Interpolation (3.3.2)g_t = T.addbroadcast(g_t, 1)w_g = g_t * w_c + (1. - g_t) * w_tm1# Convolutional Shift (3.3.2)w_g_padded = w_g.dimshuffle(0, 'x', 'x', 1)conv_filter = s_t.dimshuffle(0, 'x', 'x', 1)pad = (self.num_shifts // 2, (self.num_shifts - 1) // 2)w_g_padded = padding.pad(w_g_padded, [pad], batch_ndim=3)convolution = T.nnet.conv2d(w_g_padded, conv_filter,input_shape=(self.input_shape[0], 1, 1, self.memory_shape[0] + pad[0] + pad[1]),filter_shape=(self.input_shape[0], 1, 1, self.num_shifts),subsample=(1, 1),border_mode='valid')w_tilde = convolution[:, 0, 0, :]# Sharpening (3.3.2)gamma_t = T.addbroadcast(gamma_t, 1)w = T.pow(w_tilde + 1e-6, gamma_t)w /= T.sum(w)return w

其中的传入参数解释如下：
h_t：controller的隐层输出；
w_tm1：前一时刻的输出值，即 $w_{t-1}$ ;
M_t:Memory矩阵

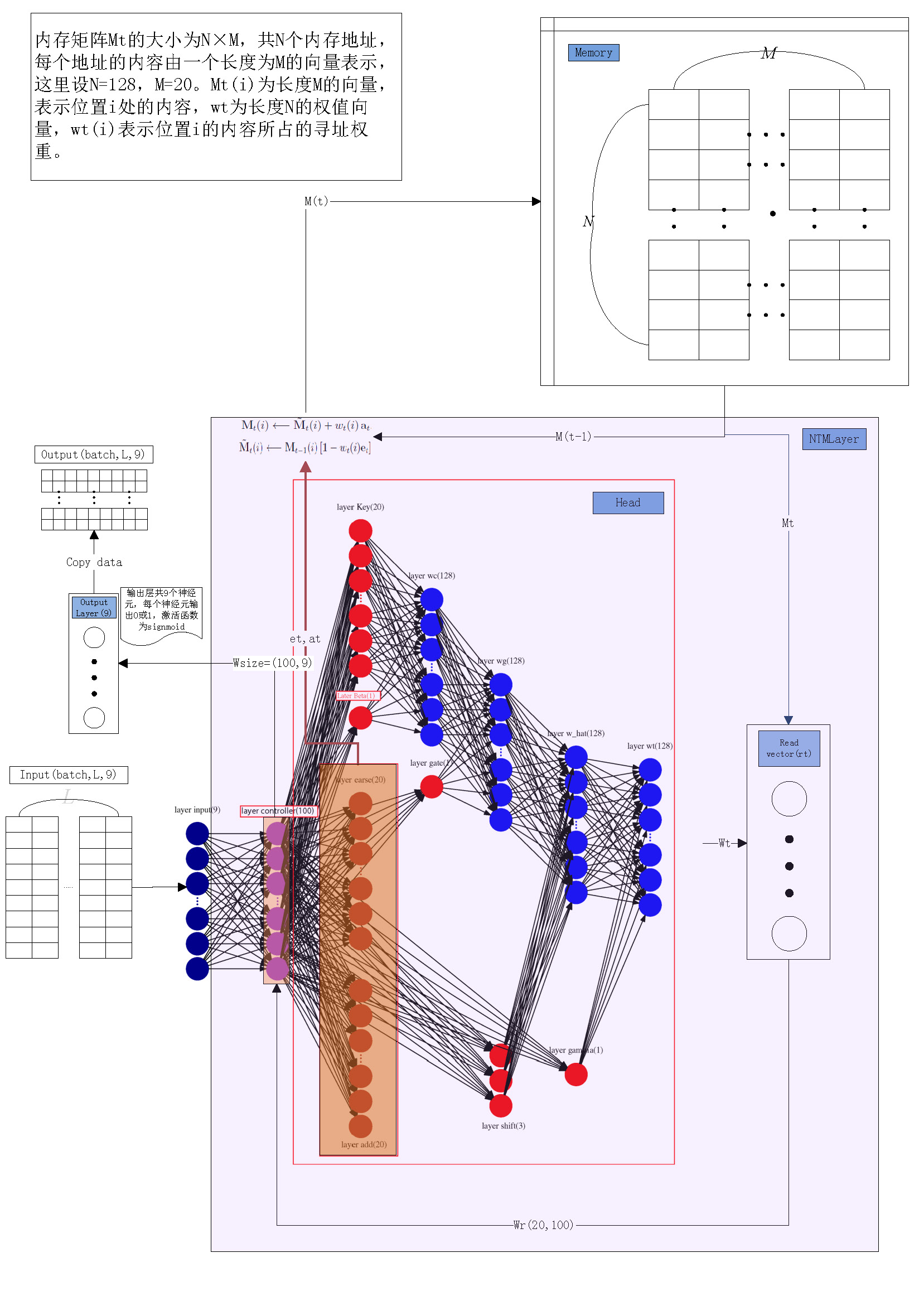

1.3 NTMLayer结构图

这里写图片描述

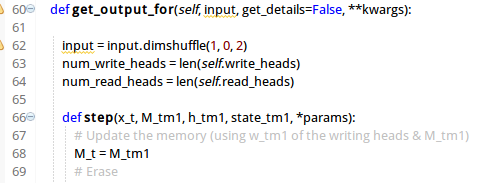

NTM层的数据处理实现在ntm-lasagne/ntm/layers.py中的NTMLayer.get_output_for函数中：

注意到其中还有一个内部函数step，这个函数中实现了每一次数据输入后NTM网络要进行的操作逻辑。
其中的参数解释如下：
x_t:当前的网络输入，即1.1中输入矩阵中的一行；
M_tm1：前一时刻的Memory矩阵，即 $M_{t-1}$
h_tm1:前一时刻的controller隐层输出
state_tm1:前一时刻的controller隐层状态，当controller为前馈网络时，等于前一时刻的输出
params：存放write heads和read heads上一时刻的输出即 $w_{t-1}$ ,顺序如下:
[write_head1_w,write_head2_w,…,write_headn1_w,read_head1_w,read_head2_w,…,read_headn2_w]

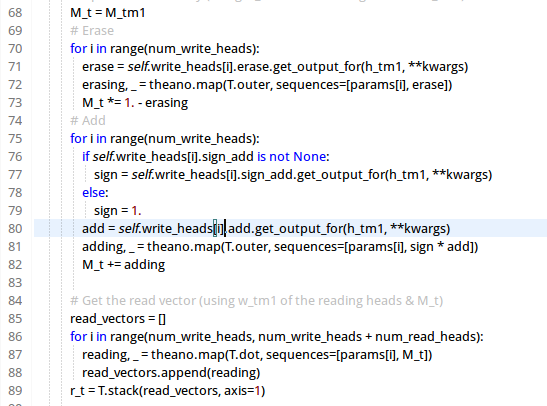

1.每次网络接收到输入后，会进入step迭代函数，先走write(erase+add)流程，更新Memory，然后再执行read操作，生成 $r_t$ 向量。这部分代码如下：
这里写图片描述
最后的r_t就是读取出来的 $r_t$ 向量,注意这里有个比较特殊的参数W_hid_to_sign_add，这是一个开关参数，类似于LSTM中的“门”。这个参数默认为None。
2.read vector生成后，将作为输入参数被传入Controller：

3.step函数结束，返回值为一list，代码如下：

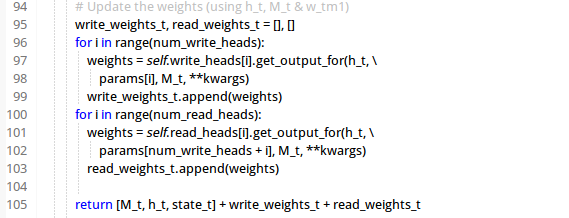

这里写图片描述
list中的元素依次为：[M_t, h_t, state_t + write_weights_t + read_weights_t]
step函数通过 theano.scan来进行迭代调用，每次的输入即为当前的input及上一时刻的list值
4.最后NTMLayer.get_out_for函数的返回值为：
hid_out = hids[1]，正好对应了Controller隐层最近一次的输出值。

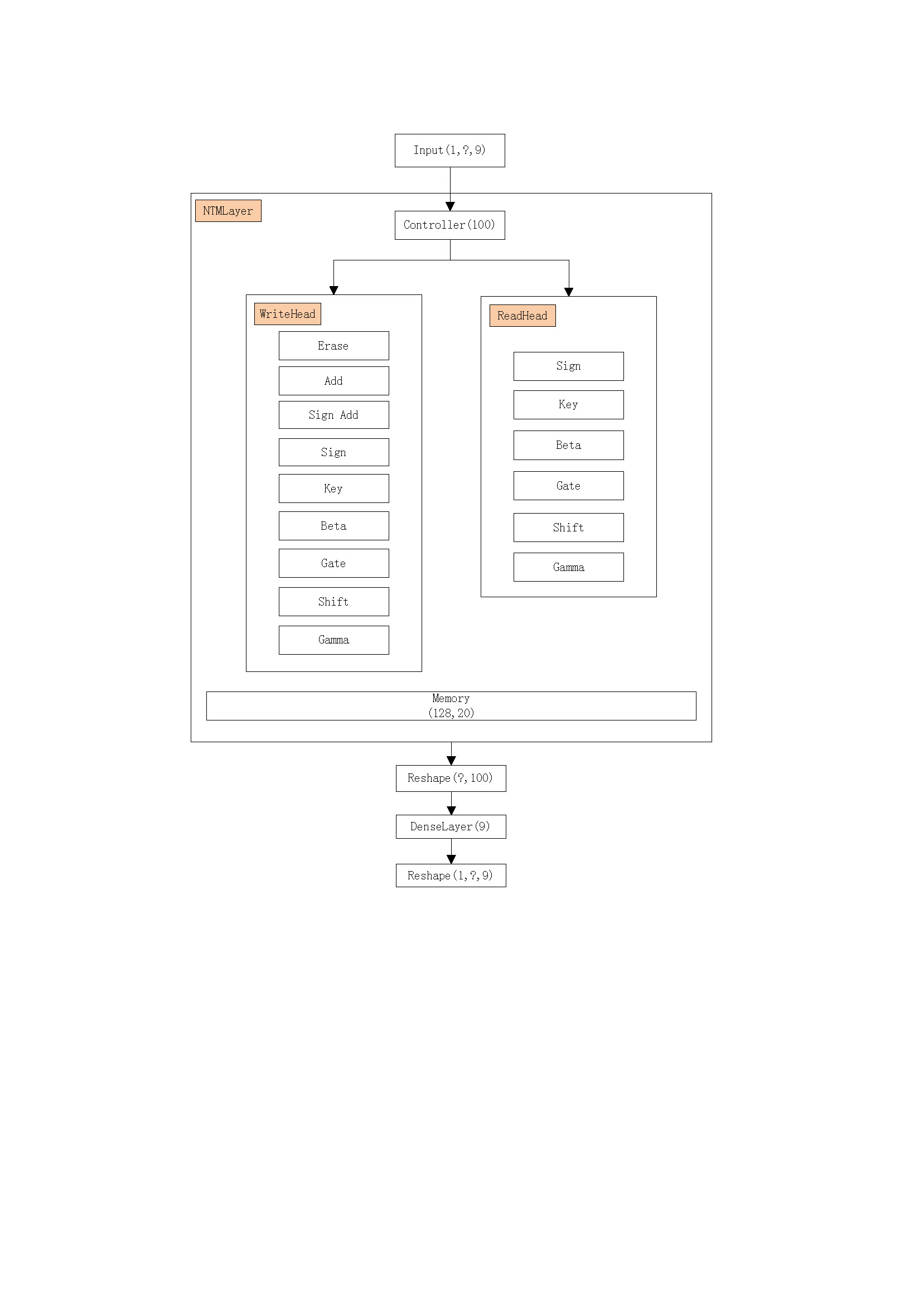

1.4 NTM网络结构图

这里写图片描述

2.公式及主要Class说明

$\alpha_{t} = \sigma_{alpha}(h_{t} W_{alpha} + b_{alpha})$
kt=σkey(h
