Microsoft Teams Voice语音落地系列-4-外传2-界面配置语音路由

热度:4   发布时间:2023-12-21 00:44:37.0

语音路由策略是整个Teams语音落地的关键部分,一旦分配了这个策略,Teams用户的拨号盘就会显示出来供用户使用

对上一节中,我们通过Teams管理中心把拨号计划创建出来,并分配给用户。这一节我们还是使用管理界面来进行Teams语音路由配置,首先要简单讲一下配置的逻辑:

1)  用户拨打了一个美国号码,通过Dial Plan转换成 +1 800 642 7676

2)  Teams判断是否有Voice Routing Policy分配到该用户, 以下简称VRP

3)  若有分配特定的VRP,则会被应用到对应的VRP策略里面

4)  在VRP里面会含有一组PSTN Usage, VRP会根据Callee Number给呼叫打上一个标记,就是PSTN Usage。所以你完全可以把PSTN Usage理解为一个标记即可,没有实质性的作用。

5)  第五步就比较重要了,这里会应用上一组/条语音路由 Voice Routing,它会根据Callee   Number来判断是否路由到相应的语音网关上面。同时每一条Voice Routing都关联着一条/组PSTN   Usage,也就是说这通呼叫之前被打上了一个标记PSTN Usage_To China, 那么这通呼叫就只能使用对应的Voice   Routing进行路由了。

(若你只有一个语音网关,一个地方的用户,这个理解不了也无所谓,但如果你有多个地方的用户,多条PSTN线路,多个语音网关的话,吃透这个逻辑非常有必要)

6)  最后,Voice Routing会直接把呼叫通过Direct Routing链路送达到你的本地语音网关上面。

image-20200610195604346

一个VRP下面可以挂着一个或多个PSTN Usage,在PSTN Usage里面会被关联着多条Voice Route, 它会使用正则表达式来判定这通呼叫会被路由到哪个语音网关上面(参考上述第三,第四步),所以逻辑路径是这样子的:

Call --> Voice Routing Policy ---> PSTN Usage ---> Voice Route --> PSTN Gateway

首先新建一个PSTN Gateway(这里需要用到之前定义好的SBC FQDN, 也就是你之前申请证书的主体名字),其实也就是一条基于TLS加密的SIP Trunk,微软把它定义为Teams Direct Routing

image-20200610201754301

最后创建出来的Direct Routing链路就会是这样子:

image-20200611112111521

创建一条北京本地固话的语音路由CN-Beijing-Local,Dialed number pattern为^+8610([1-9]\d{7,9})

image-20200611114143821

然后在这条语音路由中选择对应的落地SBC

展开一下,如果企业在全国各地都有SBC,为了做经济路由,你可以为不同区别的呼叫分配不同的SBC从而实现电话费用节约的目的

image-20200611113114323

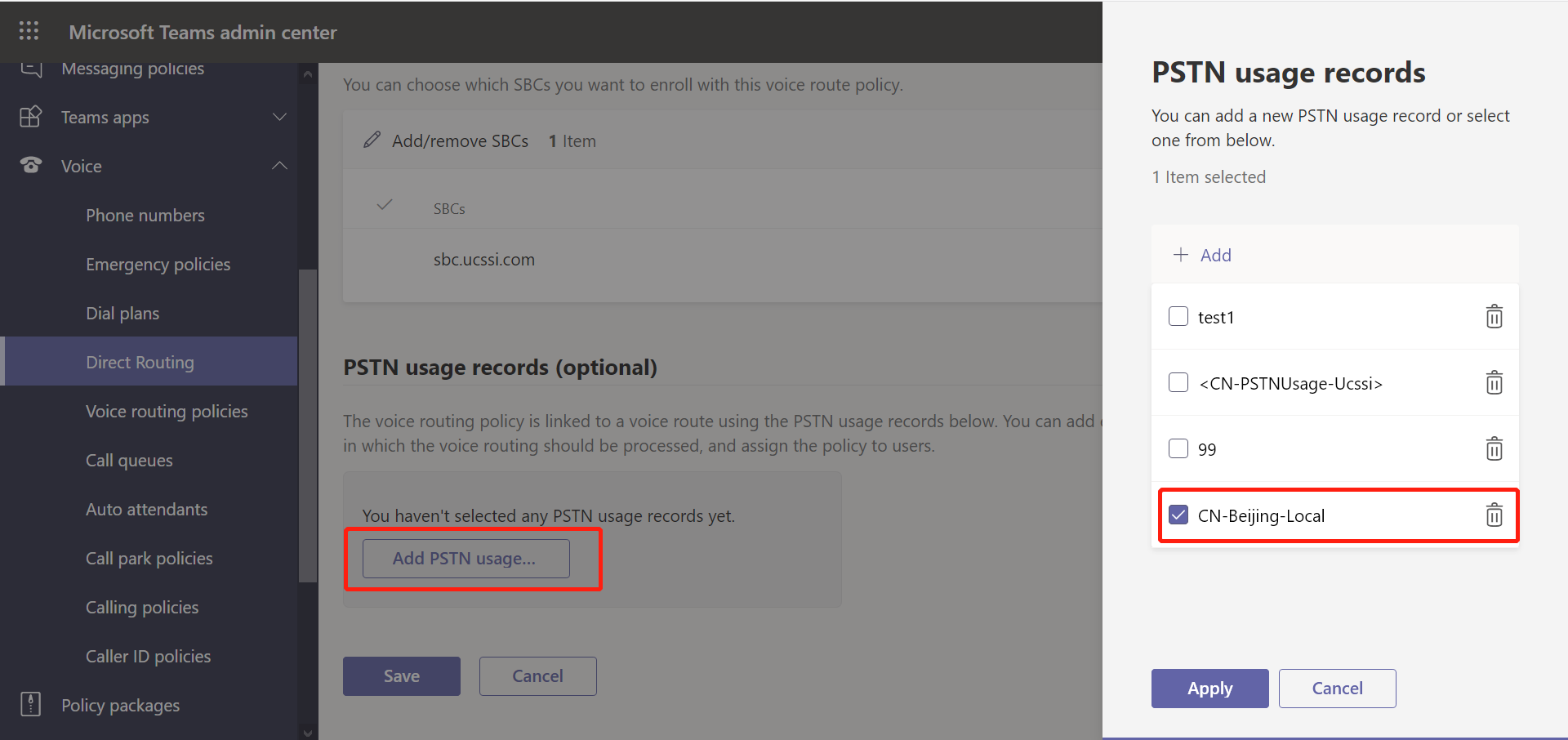

接着创建PSTN Usage,  需要注意它不能新建,只能在Global下面不断地增加,同时它只是一个标识,用于标识这条路由的用途。为了简单起见,我们只创建 CN-Beijing-Local一条即可,即标识了这是一条北京本地电话的路由

image-20200611112703047

按着这个做法,我把所有的路由都做出来了,请参考

image-20200611115535482

做了这么多工作,就是来最后创建Voice Routing Policy的,只要简单的为新建的VRP指定PSTN Usage即可,但其中的逻辑一定要搞清楚哦,如下:

例如,下图中的VRP它含有全部PSTN Usage,说明这条路由策略可以打电话到任何地方

如果你想做一条只能打国内电话的VRP呢?简单把CN-Beijing-International删除即可

所以VPR就是用于做语音权限的控制的

image-20200611115740970

接着为用户分配VRP策略:

image-20200611115838759

最后我们来为用户分配Phone System 许可,打开企业语音,分配电话号码,这三个任务都需要使用命令来完成

登陆Teams Powershell

$String = "yourpassword"
$username = "tangx@contosso.com"
$TenantDomain = "contoso.onmicrosoft.com"
Import-Module SkypeOnlineConnector;
$PWord = ConvertTo-SecureString -String $String -AsPlainText -Force;
$Cred = New-Object -TypeName System.Management.Automation.PSCredential -ArgumentList $username, $PWord;
$CSSession=New-CsOnlineSession -credential $Cred
Import-PSSession $cssession -AllowClobber

分配许可

image-20200611134103450

打开企业语音,分配电话号码

$user = "tangx@contoso.com"
Set-CsUser $user -OnPremLineURI 'tel:+861088888888'
Set-CsUser $user -EnterpriseVoiceEnabled $true

最后,我们就可以在Teams上面看到Teams Dial   Pad的出现,也就意味着在Teams端的配置完成了,所有这些操作我们都可以申请一个国际版的Office 365进行测试,就算没有Phone   System许可也是可以的,因为大不了启用不了EV,不影响我们实战操作,最终的效果如下:

image-20200611134153596
