第八期
Timing Analysis
DC仅能把RTL代码翻译成原理图，综合之后还需要检查综合后的电路是否能够使用。
除了DC内部嵌入的时序分析软件以外，PrimeTime可以进行权威、全面的时序检查。
**report_timing 与check_timing要区分开，前者用来检查时序是否有问题（综合后），后者检查约束是否完整（综合前）。

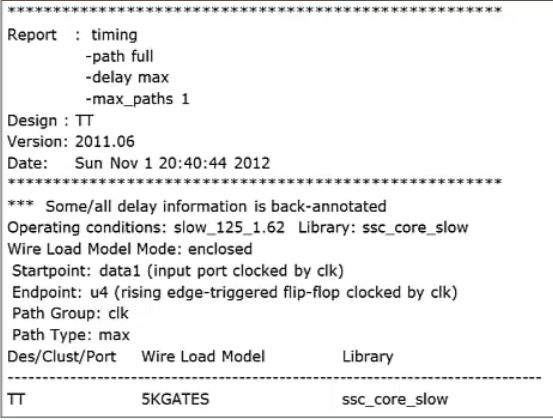

- Timing report示例：
-max_paths 1表示最多输出1条路径。
报告中含有起始点、路径种类、工艺库、工艺角等信息。

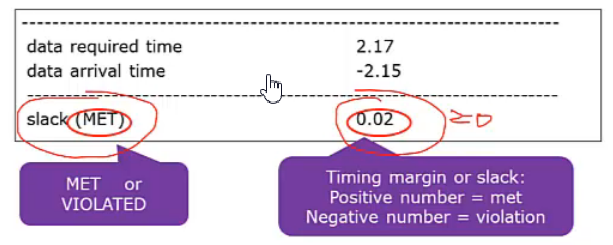

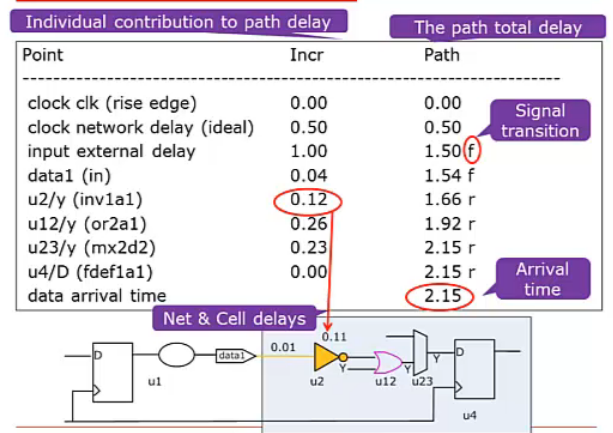

这张表呈现出了timing_path中关于时序的数字信息。
Incr中包含了线延迟和器件延迟，也可以用命令分别报告；单位可以在.lib中查看。
- Timing report:options
-input_pins选项可以让线延迟和单元延迟分开报告
-nets可以显示扇出
-significant_digits number可以规定报告中小数点后显示的位数
-max_paths 2 报告的是某一组内从不同结束端中挑出最差的路径，一共输出2条
-nworst 2 -max_paths 2 报告的是某一组内不分结束端，挑出最差的2条路径
report_constraint -all_violations
可以输出所有的violoation，setuptime violation必须在前端修正，holdtime violation可以由后端修正，area violation 有一定的接受范围。
注意：有的violation并不是真的violation，而是有可能在添加约束时留给本模块的预算太少，导致出现违反时序。 这时需要将不同的路径放到不同的组里，让DC针对每个组进行各自的优化。
STA
DC有内置的static timing analyzer，可以在综合之后帮助分析路径。
STA的步骤：1.design is broken into timing paths
2.delay of each path is calculated.
3.All path delay are checked against timing constraints to determine if the constraints have
been met
DC计算延迟时分为两个部分计算：线延迟和单元延迟，单元延迟一般用非线性模型计算，线延迟利用WLM模型或者DC-Topo模型。（Topo模型更为准确）
DC会计算两次延迟：上升延迟和下降延迟
- 最后可以启用-loop选项查看是否有逻辑电路回环，如果存在则需要去除。
