ORCAD 创建原理图库_综合

使用Orcad Capture CIS 创建元件的原理图时，如果有管脚数量特别多或者内部有相同单元的元件，可以采用分部建立元件的方法。
以通用双运放 NE553为例

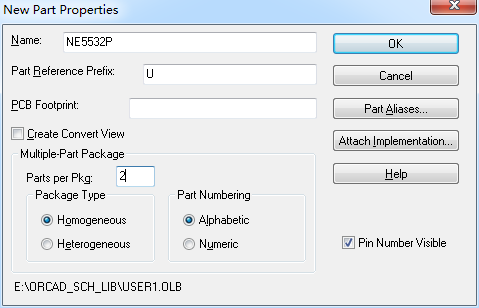

其中，Homogeneous 用来建立元件内有相同单元的元件，而Heterogeneous用来建立管脚数量多但是内部几乎没有相同单元的元件。

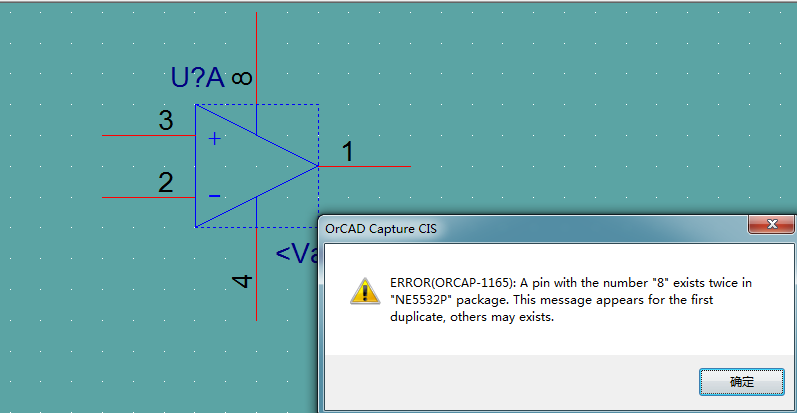

但是当按照步骤操作完成元件创建后保存时发现出错

将运放的电源引脚属性设置为Power，引脚形状设置为Zero Length后，没有报错。
2.构建库元件时，如果有需要使线或文字不对齐到栅格，
option–preferences–grid display–pointer snap to grid
此方法也同样适用构建原理图。
3.走线时按住shift可以任意方向走线。
