1ACPI table 在BIOS 里面用ASL code 去描述。而ACPI Table又分成不同类型的Table(RSDT/FADT/DSDT...etc).
2像是我们比较常使用的DSDT Table就是放了一些event code.简单说就是当某个H/W event发生后，系统会依照
描述在这个DSDT Table中的ASL code去执行，而这些Acpi Table 包在BIOS ROM 中的形式是AML Code (类似
机器码）。
3. BIOS在开机过程中会把包在BIOS ROM中的Acpi Table 载入到RAM中，然后留下一些信息给OS来找到他们，
最简单的例子就是RSDP Structure会放在1M以下的某个位置（一般是E0000h~FFFFh),然后OS就可以透过搜寻
Signature(某个标记字）的方式来找到其他的Acpi Table entry point。
4. OS 需要有一个AML翻译器去翻译这些AML code,然后去执行他们。
5.每个 Platform 的host controller的寄存器位置不同，所以BIOS需要透过ACPI Table来告知OS这些寄存器的
位置，这样子做的好处是OS不需要知道你是在什么Platform,因为他只单纯看BIOS所提供的HW信息。
结合ASL代码学习ACPI
1.从 _STA 说起.
_STA 描述了一个设备的当前状态，比如说它可以告诉操作系统某个device 是否存在，或者说，是否要show出来。具体参考ACPI spec 6.3.7(version 6.0)
这个object 描述了某个device 的当前状态，它可以是这三种情况：enabled, disabled 或者removed.
OSPM(其实就是OS) 在调用 INI 之前会先执行_STA 这个method. 先检测到它存在了，再去初始化它，不存在，也就没有初始化一说了。
如果某个device 下面，没有放这个_STA method ，我们默认它是存在并且正常工作的。
参数：
None
返回值：
Bit[0] 如果device 存在将会被置起
Bit[1] 如果device 被置起，并且decode 到相应的resource
Bit[2] 如果希望将其在UI中show出来，那么将这一位置起
Bit[3] 如果能正常工作，这一位会被置起。
Bit[4] 如果电池存在，置起这一位
Bit[31:5] 保留起来，以后用
// _STA (Status)//// This object returns the current status of a device.//// Arguments: (0)// None// Return Value:// An Integer containing a device status bitmap:// Bit 0 - Set if the device is present.// Bit 1 - Set if the device is enabled and decoding its resources.// Bit 2 - Set if the device should be shown in the UI.// Bit 3 - Set if the device is functioning properly (cleared if device failed its diagnostics).// Bit 4 - Set if the battery is present.// Bits 5-31 - Reserved (must be cleared).//Method(_STA){If (LEqual(DPTF,1)){Return(0x0F)} Else {Return(0x00)}}
动动手：一个小实验

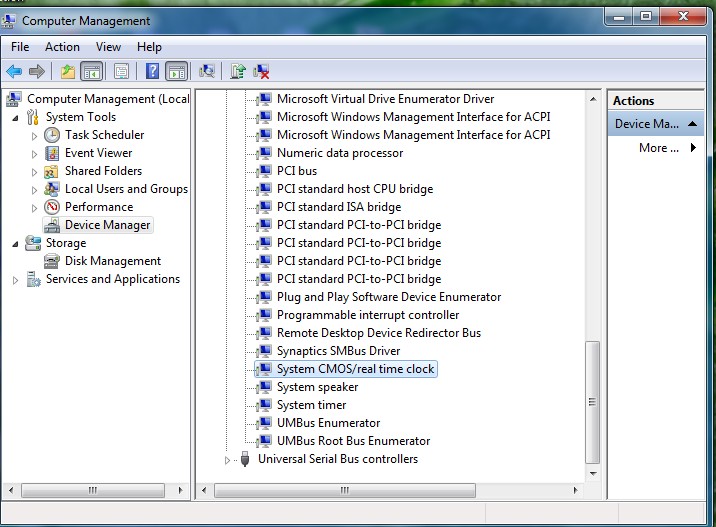

这张图截自windows 设备管理器，他显示了系统下有哪些device.
如果你想其中某个隐藏起来，就在asl code 中找到它（比如通过hid). 然后在下面写一个_STA 方法，返回全0.
Device(RTC) // RTC
{Name(_HID,EISAID("PNP0B00"))Name(_CRS,ResourceTemplate(){IO(Decode16,0x70,0x70,0x01,0x08)IRQNoFlags() {8}})
}
加几句，写成：
Device(RTC) // RTC
{Name(_HID,EISAID("PNP0B00"))Name(_CRS,ResourceTemplate(){IO(Decode16,0x70,0x70,0x01,0x08)IRQNoFlags() {8}})Method(_STA, 0){Return (0)}
}然后，看看结果，是不是看不到RTC了？
FAQ?
谁去调用这些ASL code 中的这些method?
OS.
随便打开一份ACPI compatible (Linux ， windows ）的源代码，搜索_STA
ReactOS-0.3.14\drivers\bus\acpi\acpica\namespace\nsxfname.c （取自ReactOS)
有这么几行
/** Get extra info for ACPI Device/Processor objects only:* Run the _STA, _ADR and, SxW, and _SxD methods.** Note: none of these methods are required, so they may or may* not be present for this device. The Info->Valid bitfield is used* to indicate which methods were found and run successfully.*//* Execute the Device._STA method */Status = AcpiUtExecute_STA (Node, &Info->CurrentStatus);if (ACPI_SUCCESS (Status)){Valid |= ACPI_VALID_STA;}/* Execute the Device._ADR method */Status = AcpiUtEvaluateNumericObject (METHOD_NAME__ADR, Node,&Info->Address);if (ACPI_SUCCESS (Status)){Valid |= ACPI_VALID_ADR;}/* Execute the Device._SxW methods */Status = AcpiUtExecutePowerMethods (Node,AcpiGbl_LowestDstateNames, ACPI_NUM_SxW_METHODS,Info->LowestDstates);if (ACPI_SUCCESS (Status)){Valid |= ACPI_VALID_SXWS;}2. OS 如何找到ACPI table？
通过RSDP 这个signature
/********************************************************************************* FUNCTION: Acpi_tb_scan_memory_for_rsdp** PARAMETERS: Start_address - Starting pointer for search* Length - Maximum length to search** RETURN: Pointer to the RSDP if found, otherwise NULL.** DESCRIPTION: Search a block of memory for the RSDP signature*******************************************************************************/u8 *
acpi_tb_scan_memory_for_rsdp (u8 *start_address,u32 length)
{u32 offset;u8 *mem_rover;/* Search from given start addr for the requested length */for (offset = 0, mem_rover = start_address;offset < length;offset += RSDP_SCAN_STEP, mem_rover += RSDP_SCAN_STEP){/* The signature and checksum must both be correct */if (STRNCMP ((NATIVE_CHAR *) mem_rover,RSDP_SIG, sizeof (RSDP_SIG)-1) == 0 &&acpi_tb_checksum (mem_rover, RSDP_CHECKSUM_LENGTH) == 0){/* If so, we have found the RSDP */return (mem_rover);}}/* Searched entire block, no RSDP was found */return (NULL);
}
