写在最前，摘自 K&R

The only legal operations on a structure are copying it or assigning to it as a unit, taking its address with & (读作

ampersand), and accessing its members,

翻译成中文是这样的，对于一个结构体而言，唯一合法的操作是把它当成一个整体去给它赋值，或者拷贝到另一个地方。

取它的地址，访问它的成员。

UEFI 定义了很多个I (interface). Interface 很像面向对象里面Class的概念，里面有成员函数（用函数指针模拟），有成员变量。它定义了这个interface

需要有哪些功能，需要有哪些参数。至于这个函数的具体实现，各IBV就怎么搞都可以了。比如

EFI_PCI_IO_PROTOCOL.Pollmem() 摘自 UEFI SPEC Chapter 13.

Reads from the memory space of a PCI Root Bridge.

从pci root bridge 中去读(一段数据）

函数原型

typedef
EFI_STATUS
(EFI *API_PCI_ROOT_BRIDGE_IO_PROTOCOL_POLL_IO_MEM) (IN EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL	    *This,IN EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_WIDTH    Width,IN UINT64				     Address,IN UINT64 				     Mask,IN UINT64                                   Value,IN UINT64				     Delay,OUT UINT64                                  *Result
);参数
This    一个指向EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL的指针Width    标识出对内存操作的宽度Address  内存操作的基地址，调用这个函数的函数有义务去给它赋一个明确的值Mask     用来去检测polling(轮询)的标准，即是否达到了结束轮询的标准Value    用来和退出标准去比较的一个值Dealy    以100纳秒为单位去延时。Result    一个指针，指向操作后最后读的那个值。pointer to the last value read from the memory location.

这个函数提供了一个标准的方法去轮询 pci 内存位置，当然里面的Address指定之前，就会对他做一次内存读操作，

读多大，则取决于参数 width, 这个操作会重复进行直到timeout,(以100纳秒为单位）或者 Resut & Mask = Value.

....

说了这么一大堆，可是我们应该怎么去实现这个函数呢？

首先，它是对pci 内存的操作，所以，BIOS 代码中，肯定会大量用到，我们以它为关键字，用source insight 搜一下。

返回两个结果：

typedef
EFI_STATUS
(EFIAPI *EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_POLL_IO_MEM)(IN EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL           *This,IN  EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_WIDTH    Width,IN  UINT64                                   Address,IN  UINT64                                   Mask,IN  UINT64                                   Value,IN  UINT64                                   Delay,OUT UINT64                                   *Result);

struct _EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL {////// The EFI_HANDLE of the PCI Host Bridge of which this PCI Root Bridge is a member.///EFI_HANDLE                                      ParentHandle;EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_POLL_IO_MEM     PollMem;EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_POLL_IO_MEM     PollIo;EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_ACCESS          Mem;EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_ACCESS          Io;EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_ACCESS          Pci;EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_COPY_MEM        CopyMem;EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_MAP             Map;EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_UNMAP           Unmap;EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_ALLOCATE_BUFFER AllocateBuffer;EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_FREE_BUFFER     FreeBuffer;EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_FLUSH           Flush;EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_GET_ATTRIBUTES  GetAttributes;EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_SET_ATTRIBUTES  SetAttributes;EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_CONFIGURATION   Configuration;////// The segment number that this PCI root bridge resides.///UINT32                                          SegmentNumber;
}

第一个是它的定义，第二个是把它作为一个类型（指针类型）声明了一个变量。

既然是一个类型，那与int , float , double ，本质上，也就是一样的，标识出不同的长度而已。

这时候，回到文章最开始，对于结构体的操作，只可能把它作为一个整体去赋值。

那么我们以这个结构体的名字为关键字去搜一把

typedef struct _EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL;

它把这种类型，重命名为了 EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL。以后_EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL 就是 EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL

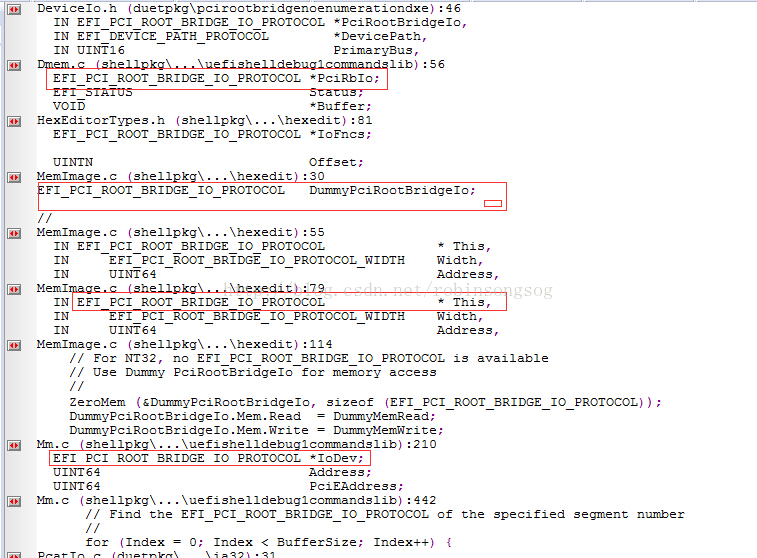

那就以EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL 再搜一把，这时候，出来一大片，因为到处都要用下，这也正是UEFI的精华所在

可以看到，绝大多数情况都是声明了一个指向这个结构体类型的指针(方便使用嘛）

但是！！顺着找，可以有这么一段：

static EFI_PCI_IO_PROTOCOL gPciIoInstance = {PciIoPollMem,PciIoPollIo, {PciIoMemRead,  PciIoMemWrite},{PciIoIoRead,   PciIoIoWrite},{PciIoConfigRead, PciIoConfigWrite},PciIoCopyMem,PciIoMap,PciIoUnmap,PciIoAllocateBuffer,PciIoFreeBuffer,PciIoFlush,PciIoGetLocation,PciIoAttributes,PciIoGetBarAttributes,PciIoSetBarAttributes,0,                      //RomSize;NULL                    //RomImage
};

有没有很兴奋，里面，摆的都是实打实的函数名，用你的source insight 直接Jump To Definition 吧

// Procedure:	PciIoMemRead()
//
// Description: Protocol Function Performs a PCI Memory Read Cycle
//
// Notes: See EFI Specification for detail description
//
//----------------------------------------------------------------------------
//<AMI_PHDR_END>
EFI_STATUS PciIoMemRead(IN EFI_PCI_IO_PROTOCOL        *This,IN EFI_PCI_IO_PROTOCOL_WIDTH  Width,IN UINT8                      BarIndex,IN UINT64                     Offset,IN UINTN                      Count,IN OUT VOID                   *Buffer)
{EFI_STATUS     Status;PCI_DEV_INFO	*dev=(PCI_DEV_INFO*)This;
//---------------------------------------------if (Width < 0 || Width >= EfiPciIoWidthMaximum) return EFI_INVALID_PARAMETER;Status=PciIoCheckBar(dev, BarIndex, tBarMem, Width, Count, &Offset);if(EFI_ERROR(Status)) return EFI_UNSUPPORTED;Status=dev->RbIo->Mem.Read(dev->RbIo,(EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL_WIDTH)Width,Offset, Count, Buffer);return Status;

-------------------------------------------------------------------------------------------分割线-------------------------------------------------------------------------------------------------------------

VOID DisplayUSBInfo(VOID)
{EFI_USB_PROTOCOL	*pUsb;CONNECTED_USB_DEVICES_NUM   Devs;    EFI_STATUS Status;CHAR8   UsbName[80];UINT8   NextDev;CHAR16  text[100];UINT8   i;CHAR16 *item1=NULL;Status = pBS->LocateProtocol(&gEfiUsbProtocolGuid, NULL, &pUsb);if(EFI_ERROR(Status)) return;//Show devices totalpUsb->UsbReportDevices(&Devs);

这里我们想要找的是 UsbReportDevices 的函数实现，这里pUsb指向了EFI_USB_PROTOCOL, UsbReportDevices 是他的一个member.

那么先找到EFI_USB_PROTOCOL定义的地方。

typedef struct _EFI_USB_PROTOCOL {UINT32							Signature;				//(EIP55275+)VOID        					*USBDataPtr;
//    VOID                            *UsbBadDeviceTable;		//(EIP60706-)EFI_USB_REPORT_DEVICES			UsbReportDevices;EFI_USB_GET_NEXT_MASS_DEVICE_NAME	UsbGetNextMassDeviceName;EFI_USB_CHANGE_EFI_TO_LEGACY    UsbChangeEfiToLegacy;
//    EFI_USB_BBS_REMOVE_MASSSTORAGE  UsbBbsRemoveMassStorage;EFI_USB_GET_RUNTIME_REGION      UsbGetRuntimeRegion;EFI_USB_INSTALL_LEGACY_DEVICE   UsbInstallLegacyDevice;EFI_USB_UNINSTALL_LEGACY_DEVICE UsbUninstallLegacyDevice;EFI_GET_ASSIGN_USB_BOOT_PORT    UsbGetAssignBootPort;EFI_KBC_ACCESS_CONTROL          UsbRtKbcAccessControl;EFI_USB_RT_LEGACY_CONTROL       UsbLegacyControl;EFI_USB_STOP_UNSUPPORTED_HC		UsbStopUnsupportedHc;EFI_USB_SHUTDOWN_LEGACY       UsbRtShutDownLegacy;      //EIP52339+EFI_USB_COPY_SKIP_TABLE       	UsbCopySkipTable;			//(EIP51653+)	EFI_USB_RT_STOP_CONTROLLER      UsbRtStopController;	        //(EIP74876+)EFI_USB_INVOKE_API				UsbInvokeApi;
} EFI_USB_PROTOCOL;

现在EFI_USB_PROTOCOL就是我们人为构造出的一个类型，然后它在uhcd.c里面有这样一句话 EFI_USB_PROTOCOL *gAmiUsbController;

声明了一个指针，指向这个类型。

在这里

  gAmiUsbController->UsbReportDevices = ReportDevices;gAmiUsbController->UsbGetNextMassDeviceName = GetNextMassDeviceName;gAmiUsbController->UsbChangeEfiToLegacy = UsbChangeEfiToLegacy;gAmiUsbController->UsbGetRuntimeRegion = GetRuntimeRegion;gAmiUsbController->UsbInstallLegacyDevice = Dummy1;gAmiUsbController->UsbUninstallLegacyDevice = Dummy1;gAmiUsbController->UsbGetAssignBootPort = OemGetAssignUsbBootPort;gAmiUsbController->UsbRtShutDownLegacy = UsbRtShutDownLegacy;		//<(EIP52339+)gAmiUsbController->UsbCopySkipTable = UsbGetSkipList;			//(EIP51653+)gAmiUsbController->UsbRtStopController= UsbRtStopController;	//(EIP74876+)Status = gBS->InstallProtocolInterface (&UsbHandle,&gEfiUsbProtocolGuid,EFI_NATIVE_INTERFACE,gAmiUsbController);

它给gAmiUsbController 每个成员都给了一个明确的值。这里我们直接跳到ReportDevices处

VOID
ReportDevices(IN OUT CONNECTED_USB_DEVICES_NUM    *Devs
)
{//(EIP38434)> UINT8	i,Kbd = 0, Hub = 0, Mouse = 0, Mass = 0, Point = 0, Ccid = 0;for (i = 1; i<MAX_DEVICES; i++) {if ((gUsbData->aDevInfoTable[i].bFlag & DEV_INFO_VALIDPRESENT) != DEV_INFO_VALIDPRESENT) {continue;}switch(gUsbData->aDevInfoTable[i].bDeviceType){case BIOS_DEV_TYPE_HID://(EIP84455+)>if(gUsbData->aDevInfoTable[i].bSubDeviceType& SUB_DEV_TYPE_KEYBOARD)Kbd++;if(gUsbData->aDevInfoTable[i].bSubDeviceType & SUB_DEV_TYPE_MOUSE)Mouse++;if(gUsbData->aDevInfoTable[i].bSubDeviceType & SUB_DEV_TYPE_POINT)Point++;//<(EIP84455+)break;case BIOS_DEV_TYPE_HUB:Hub++;break;case BIOS_DEV_TYPE_STORAGE:Mass++;break;case BIOS_DEV_TYPE_CCID:Ccid++;break;				}}

注意有了最后面的intsallProtocolInterface 才有后续的一系列locate.

后续有新发现，会持续更新
