MUX VLAN简介：
产生背景：
MUX VLAN（Multiplex VLAN）提供了一种通过VLAN进行网络资源控制的机制。
例如，在企业网络中，企业员工和企业客户可以访问企业的服务器。对于企业来说，希望企业内部员工之间可以互相交流，而企业客户之间是隔离的，不能够互相访问。
为了实现所有用户都可访问企业服务器，可通过配置VLAN间通信实现。如果企业规模很大，拥有大量的用户，那么就要为不能互相访问的用户都分配VLAN，这不但需要耗费大量的VLAN ID，还增加了网络管理者的工作量同时也增加了维护量。
通过MUX VLAN提供的二层流量隔离的机制可以实现企业内部员工之间互相交流，而企业客户之间是隔离的。
基本概念：
MUX VLAN分为主VLAN和从VLAN，从VLAN又分为隔离型从VLAN和互通型从VLAN。
- 主VLAN（Principal VLAN）：Principal port可以和MUX VLAN内的所有接口进行通信。
- 隔离型从VLAN（Separate VLAN）：Separate port只能和Principal port进行通信，和其他类型的接口实现完全隔离。
每个隔离型从VLAN必须绑定一个主VLAN。 - 互通型从VLAN（Group VLAN）：Group port可以和Principal port进行通信，在同一组内的接口也可互相通信，但不能和其他组接口或Separate port通信。
每个互通型从VLAN必须绑定一个主VLAN。
配置MUX VLAN:
配置注意事项：
- 如果指定VLAN已经用于主VLAN或从VLAN，那么该VLAN不能再用于创建VLANIF接口，或者在VLAN Mapping、VLAN Stacking、Super-VLAN、Sub-VLAN的配置中使用。
- 禁止接口MAC地址学习功能或限制接口MAC地址学习数量会影响MUX VLAN功能的正常使用。
- 不能在同一接口上配置MUX VLAN和接口安全功能。
- 不能在同一接口上配置MUX VLAN和MAC认证功能。
- 不能在同一接口上配置MUX VLAN和802.1x认证功能。
- 当同时配置DHCP Snooping和MUX VLAN时，如果DHCP Server在MUX VLAN的从VLAN侧，而DHCP Client在主VLAN侧，则会导致DHCP Client不能正常获取IP地址。因此请将DHCP Server配置在主VLAN侧。
- 接口使能MUX VLAN功能后，该接口不可再配置VLAN Mapping、VLAN Stacking。
配置MUX VLAN：
拓扑：

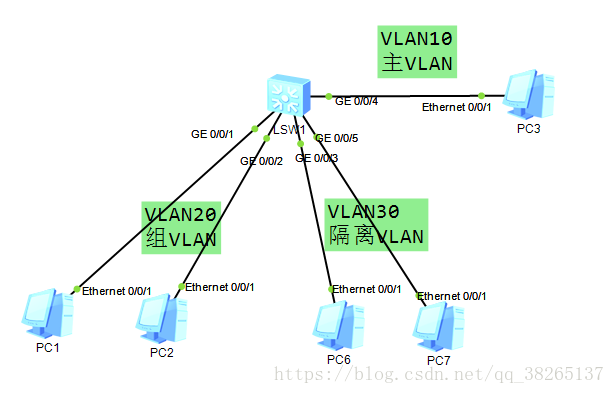

PC1,2为组VLAN，组内成员可以实现互通，同时可以与主VLAN互通，而与隔离VLAN不能互通。
PC3为主VLAN成员，可以与所用组VLAN和隔离VLAN内所有成员通信。
PC6,7属于隔离VLAN组，隔离VLAN内成员不能互相通信，只能与主VLAN内成员通信。
配置命令：
<SW>dis current-configuration
# sysname SW
# vlan batch 10 20 30
# vlan 10mux-vlan //配置vlan10位 MUX valnsubordinate separate 30 //配置隔离型从VLANsubordinate group 20 //配置互通型从VLAN
# interface GigabitEthernet0/0/1port link-type accessport default vlan 20port mux-vlan enable //使能接口的MUX VLAN功能。
# interface GigabitEthernet0/0/2port link-type accessport default vlan 20port mux-vlan enable
# interface GigabitEthernet0/0/3port link-type accessport default vlan 30port mux-vlan enable
# interface GigabitEthernet0/0/4port link-type accessport default vlan 10port mux-vlan enable
# interface GigabitEthernet0/0/5port link-type accessport default vlan 30port mux-vlan enable
#
配置跨设备MUX VLAN示列：
在企业网络中，企业希望某些部门之间的员工是互相隔离的，某些部门之间的员工是可以互相访问的，并且所有部门的员工都可以访问公司的某些服务器。
为了解决上述问题，可在设备上部署MUX VLAN功能。将企业服务器划分在主VLAN内，需要互相访问的部门员工划分在互通型从VLAN内，需要互相隔离的部门员工划分在隔离型从VLAN内，即可解决上述问题，且不会耗费大量的VLAN ID。
拓扑需求：

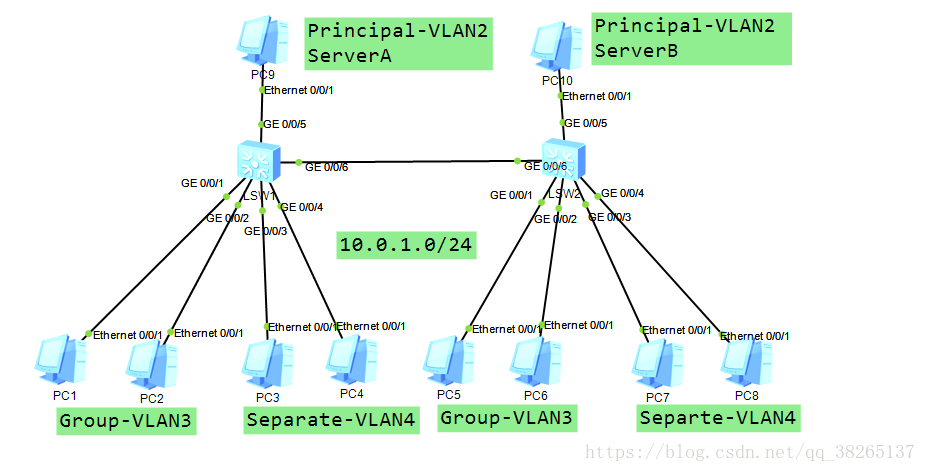

如下图所示，PC1,2和PC5,6是连接在不同交换机上的主机，属于同一个VLAN3，VLAN3为组VALN。
PC3,4 和PC 7,8是连接在不同交换机上的主机，属于同一个VLAN4，VLAN4为隔离VALN。
PC9为交换机SW1上的一台服务器A，PC10为交换机SW2上的一台服务器B。PC9，10同属于VLAN2，VLAN2为主VLAN。
配置命令行：
SW1和SW2配置完全相同。
<SW1>dis current-configuration
# sysname SW1
# vlan batch 2 to 4
# vlan 2mux-vlansubordinate separate 4subordinate group 3
# interface GigabitEthernet0/0/1port link-type accessport default vlan 3port mux-vlan enable
# interface GigabitEthernet0/0/2port link-type accessport default vlan 3port mux-vlan enable
# interface GigabitEthernet0/0/3port link-type accessport default vlan 4port mux-vlan enable
# interface GigabitEthernet0/0/4port link-type accessport default vlan 4port mux-vlan enable
# interface GigabitEthernet0/0/5port link-type accessport default vlan 2port mux-vlan enable
# interface GigabitEthernet0/0/6port link-type trunkport trunk allow-pass vlan 2 to 4
#
注意：ensp模拟器上暂时不支持port mux-vlan enable vlan 3，该命令。当mux vlan跨设备是，需要在交换机互联接口trunk上配置，port mux-vlan enable vlan 3 。开启trunk上的mux vlan。一般部署在汇聚层。
上面的实验中，不能配置这条命令。所以跨设备的隔离vlan也是可以通信的。例如PC3和PC7可以通信。
