这篇博文，我将根据实验室的项目产生一个PLL IP核，并根据该IP的数据手册来认识这个IP核。
首先给出数据手册的链接：Xilinx PG065 LogiCORE IP Clocking Wizard v4.2, Product Guide
下面正式给出创建过程：

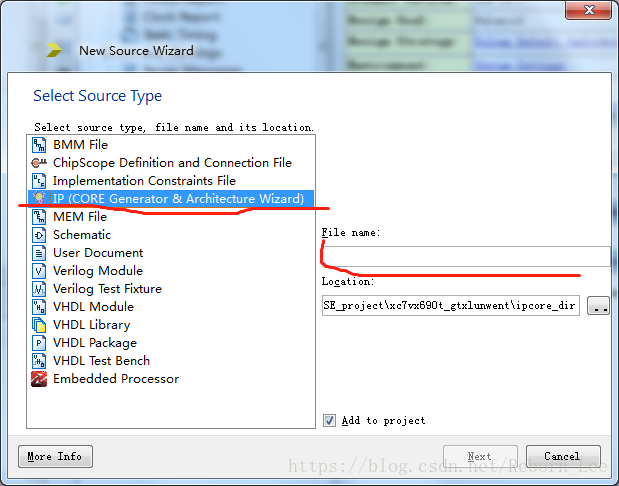

打开ISE Project Navigator——新建工程（New Project）——New source，选择IP（CORE Generator & Architecture Wizard），然后命名你要产生的IP核，点击Next进入IP核产生向导界面：

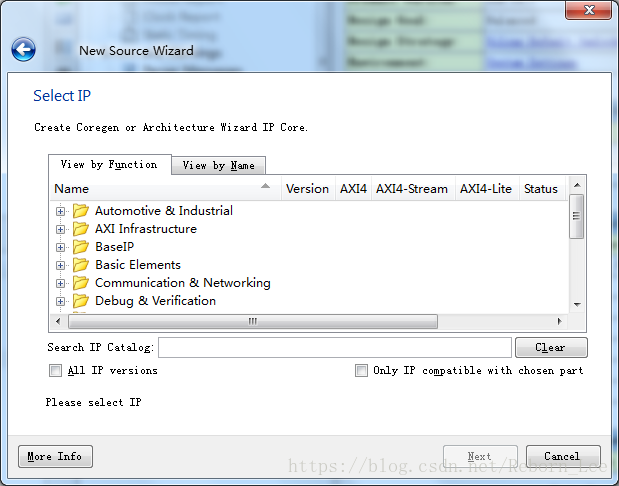

选择你的IP核：

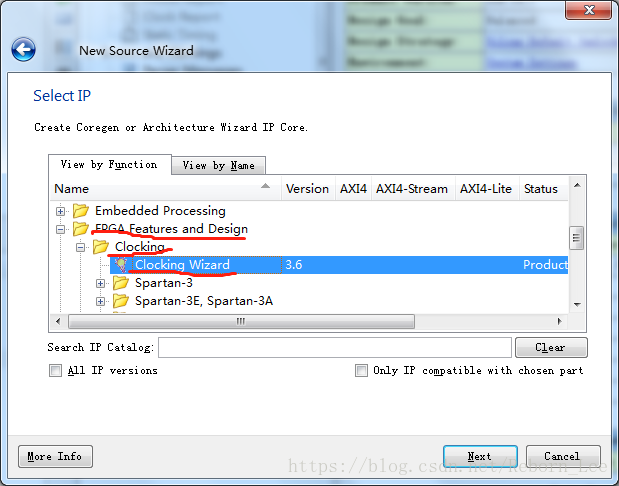

选择FPGA Features and Design中的Clocking下面的Clocking Wizard，如下图示：
点击Next，进入Summary界面，这是初步总结你的IP核设计：

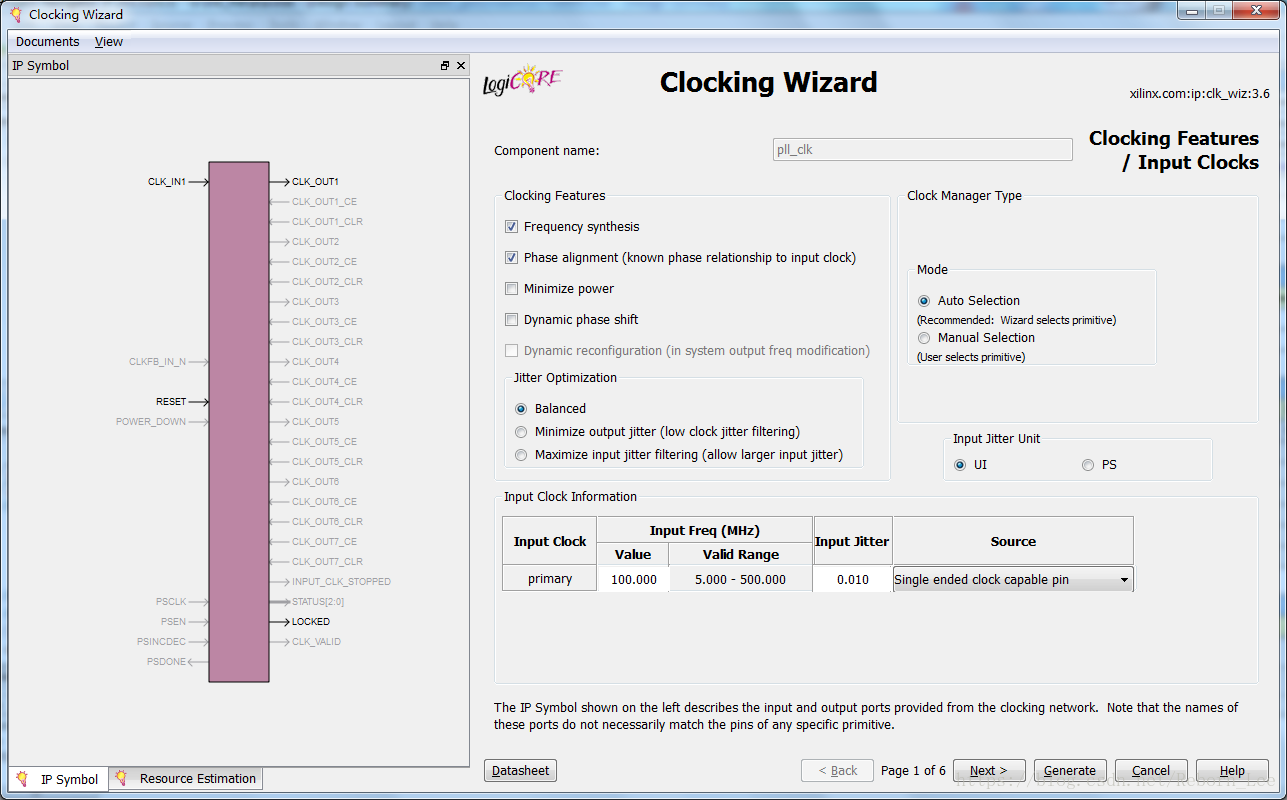

点击Finish，进入Clocking Wizard页面，正式开始配置你的时钟：
Clocking Wizard将指导你产生一个你需要的IP核，从这个页面中可以看到有很多选择需要自己选择，我们就是根据这些选择来配置适应自己需求的时钟的，那么这些选择都是什么意思呢？那就需要看数据手册了，如果你安装了默认的PDF浏览器的画，点击该界面的下方的Datasheet，会自动弹出该IP的数据手册，通过查看数据手册就可以知道该IP核的所有信息，指导你了解并配置自己的IP核。
下面我们通过数据手册来理解这些选择的含义；

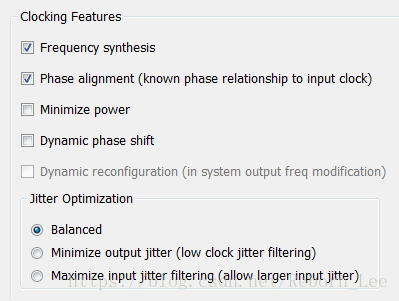

先介绍时钟特点这一块：
从上到下依次介绍：
频率综合（Frequency synthesis），这个特征就是让你可以有多个不同的输出时钟；
相位校准（Phase alignment），这个特征可以让输出时钟的相位锁定为一个参考值，例如器件的输入时钟引脚。
该特征可以使原语需要的功率总量最小化，但可能是以频率、相移、以及占空比精度为代价的。
动态相移（Dynamic phase shift），这个特征可以让你改变输出时钟之间的相位关系。

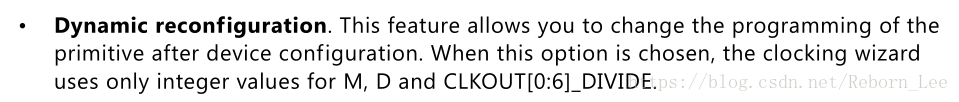

动态重构（Dynamic reconfiguration），意思大概是设备配置后，使用这个特征就可以改变原语的编程。

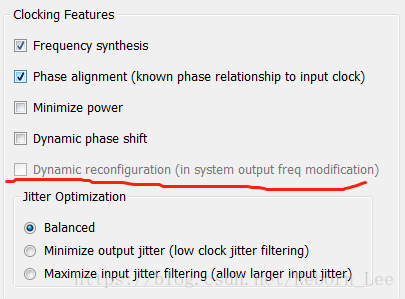

从下面这个界面可以看到，如果选择了Phase alignment之后就不能选择这个特征，这意味着什么呢？
从Clocking Wizard可以看到Jitter Optimization下由三个方式可供选择：
选择Balanced可以使软件为抖动优化（jitter optimization）选择合适的带宽（bandwidth）；
最小化输出抖动（Minimize output jitter）这个特征可以最小化输出时钟抖动，但是以牺牲功率为代价，并且可能使输出时钟相位错误。
最大化输入抖动滤波（Maximize input jitter filtering），这个特征让输入时钟的抖动更大，但可以影响输出时钟的抖动。
最小化输出抖动（Minimize output jitter）、最大化输入抖动滤波（Maximize input jitter filtering）不能同时有效。

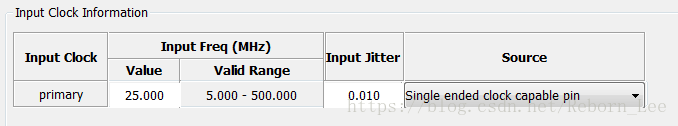

下面进入输入时钟信息栏，输入时钟频率值，这里假设为25MHz，抖动为默认值。

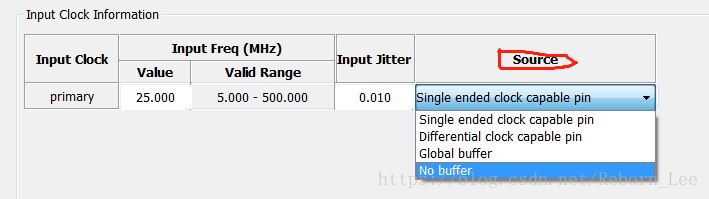

注意后面还有一个source选项，下拉可见由四个选项：
第一个选择的意思是输入时钟为单端的，有一个IBUFG作为输入时钟缓冲；

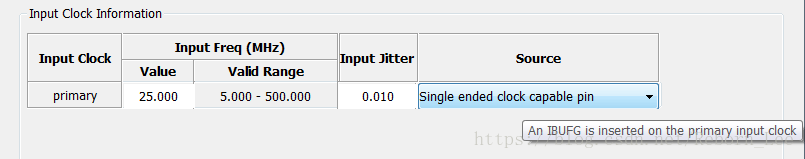

选择第一个，光标放在上面不动，可以看到提示信息，意思大概为一个IBUFG嵌入主输入时钟中；

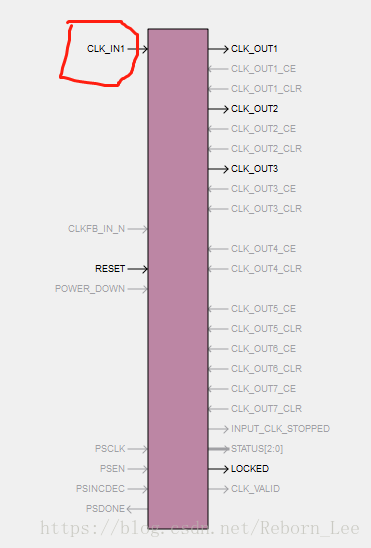

如果选择了这个单端输入，则输入端变为这个样子：

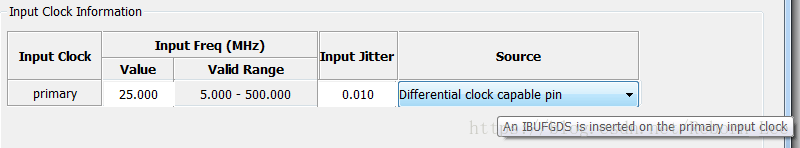

第二个为差分输入端，一个IBUFGDS被嵌入主输入时钟中；

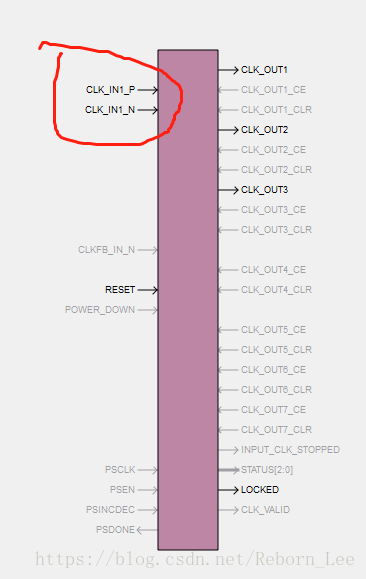

如果选择了这个差分输入端，可见输入端变为这个差分输入的样子：

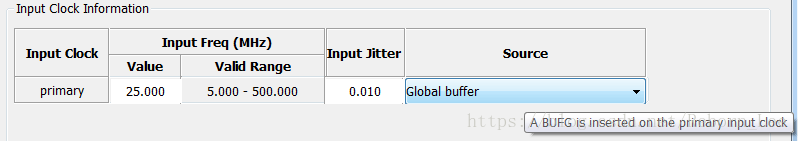

第三个为全局缓冲，一个BUFG被嵌入主输入时钟中；
第四个就是没有buffer呗。
这一页面就看到这里呗，没说的选默认就是了。
注意：如果你不知道这些buff是什么意思，可以参考这篇博文：【FPGA】IBUFG、IBUFGDS、IBUFDS...（这些到底是啥？）
点击next进入下一页：

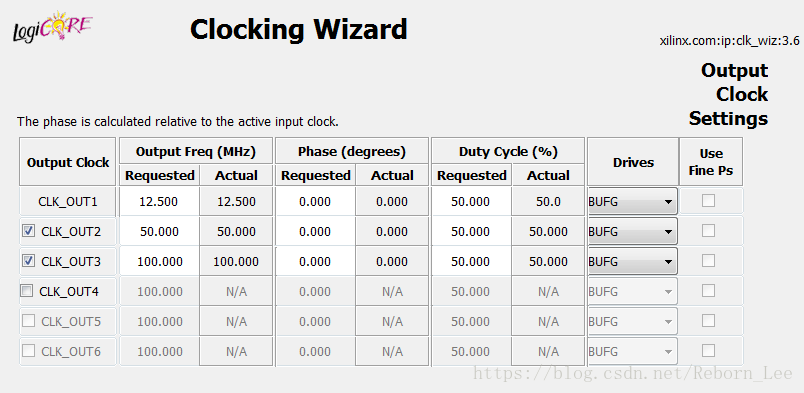

该页面可以选择输出时钟的频率（Output Freq），相位（Phase）以及占空比（Duty Cycle），驱动（Drives）等，根据自己的需求选择即可。
点击next，进入下一个页面：
可选择的输入输出端口介绍：
复位，有效时可以异步清除原语的内部状态，并且在释放时使原语重新启动锁定序列；
置位时，表示输出时钟稳定且可被下游电路使用；
置位时，表示所选输入时钟不在切换。
其他的慢慢认识吧。
进入下一页面：

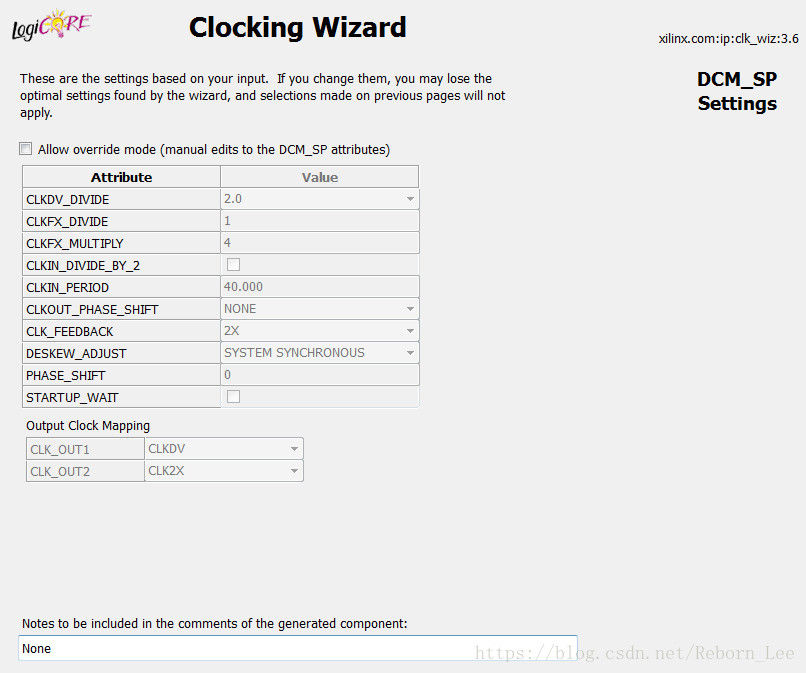

这些是对输入的设置，菜鸟就不要动了，动了可能会出问题，前面Wizard的选择设置可能就失效了。
继续下一页：

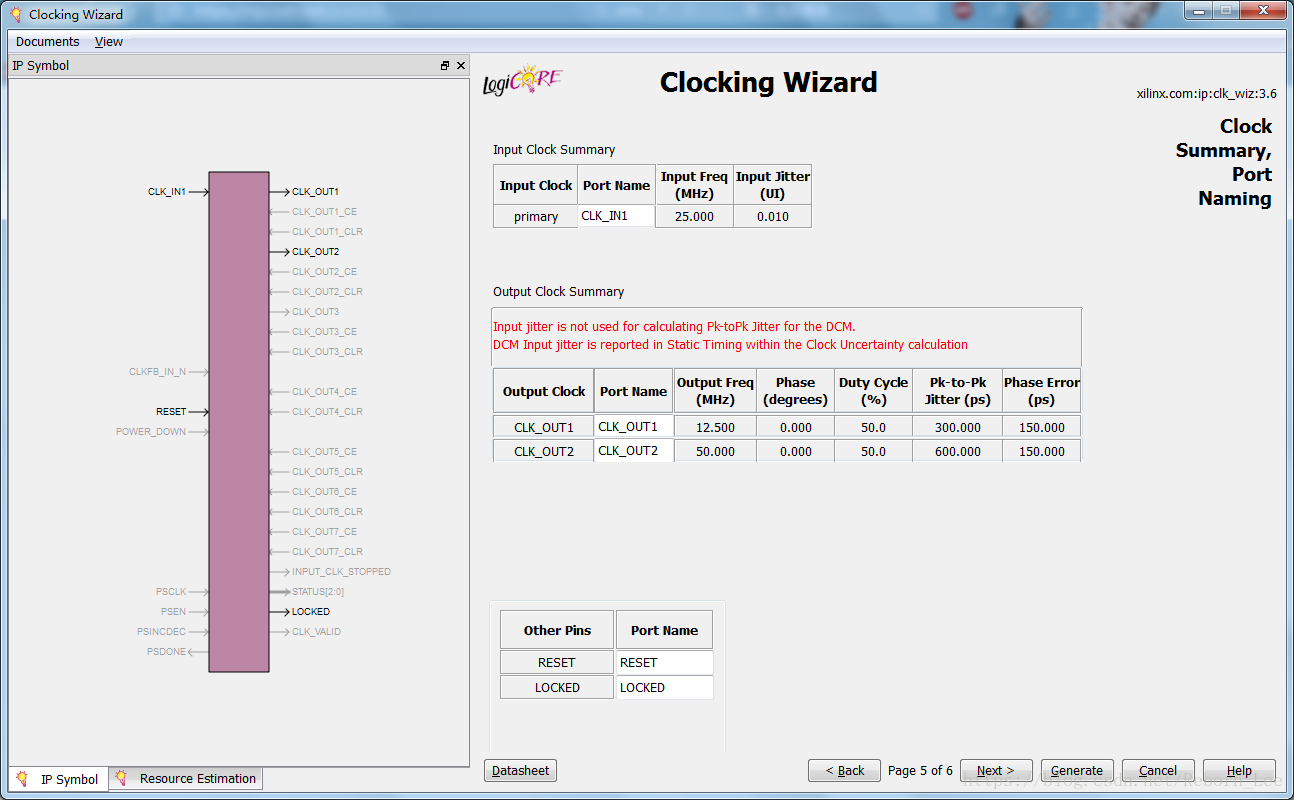

这一页是对输入输出时钟的总结，可以更改端口名字，但何必呢？
直接进入下一页：

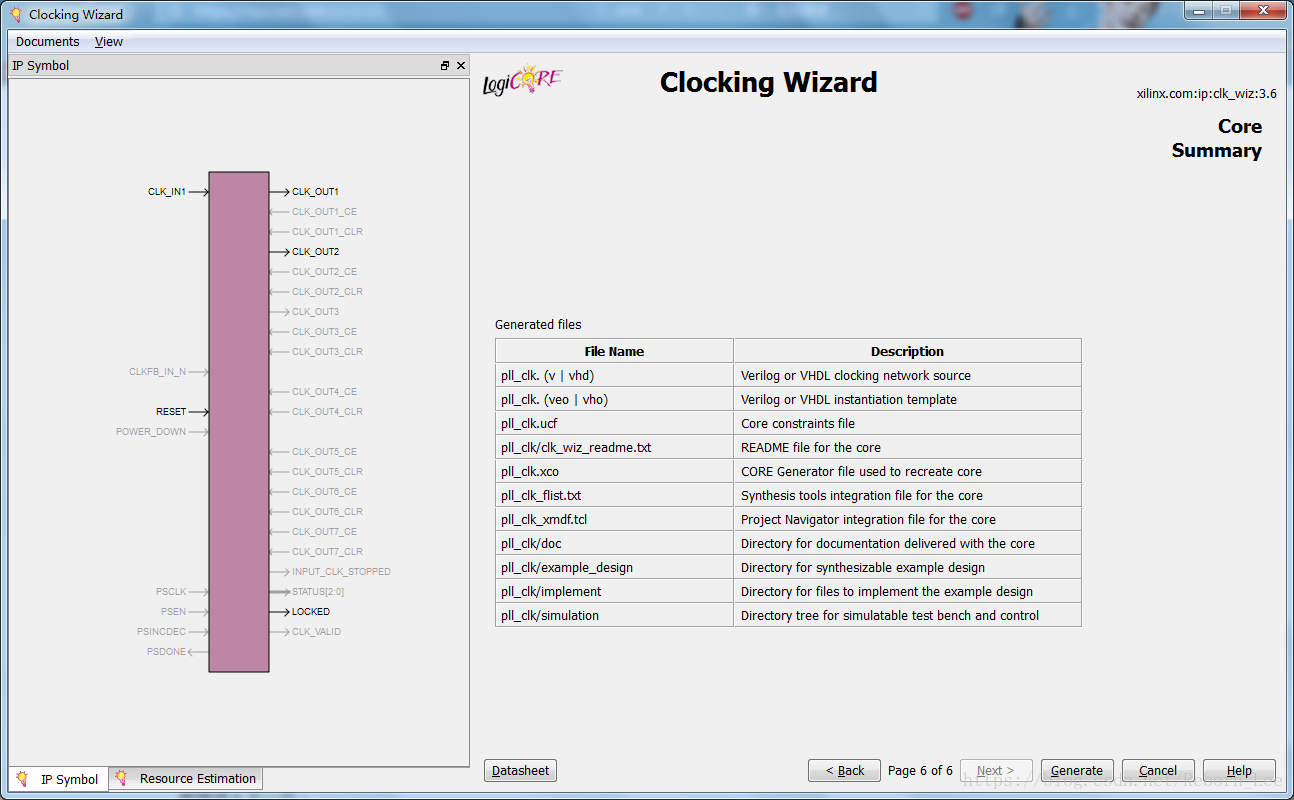

这一页是一个大总结，对生成的文件进行列表显示。
总算看完了，点击Generate就可以产生这个IP核了。

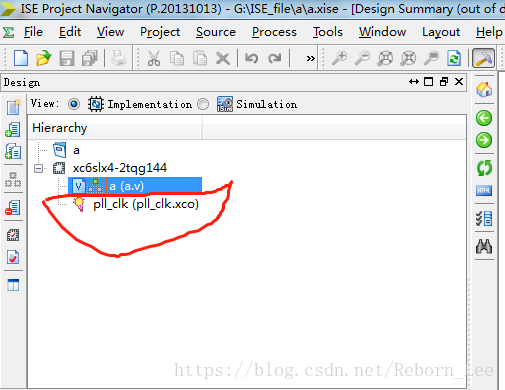

生成成功后的效果是这样的：

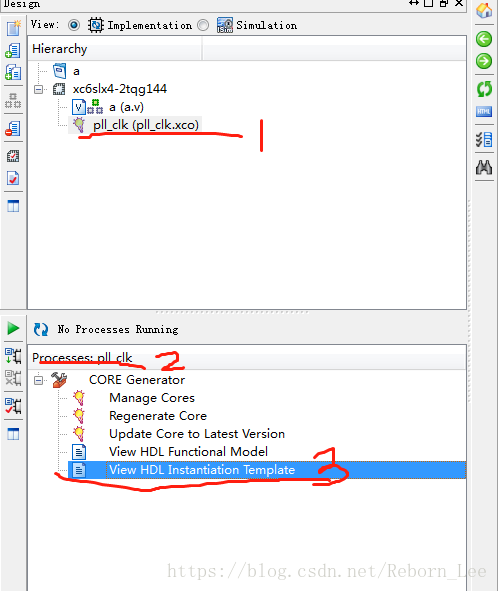

选中这个IP核，如下图，双击View HDL Instantiation Template，就可以得到例化模板了：
例化模板复制下来就可以用了，看这个软件写的多贴心（感动）
到底结束吧，这篇博文有点长了，我还准备写一下IP核的架构呢，算了下一篇博文单独写吧。
先贴出来一个图为下一篇博文引个头；
时钟IP核架构地址来了：
LogiCORE IP Clocking Wizard 之 Core Architecture
