Gnuplot：双折线图、双柱状图模板_综合

一、下载

下载地址：https://sourceforge.net/projects/gnuplot/files/gnuplot/
我下载的版本：gp504-win64-mingw.exe
直接安装即可，没什么需要注意的。

二、画图说明

在画图时，需要一个数据文件（在本篇文章中以.dat结尾的文件），一个plot文件（在本篇文章中以.plt结尾的文件），这2个文件需要放在同一目录下，我这里是在Gnuplot安装目录下新建了一个data文件，把这两个文件存放在这个目录下的。

三、图形模板及展示

注：这里只是简单的模板，颜色、线型、线头等设置可以直接在Gnuplot命令行输入test查看，每个版本可能不一致。

1、双折线图

（1）数据文件内容如下，文件名：jiangshui.dat，文件存放路径：E:\gnuplot\gnuplot\data\折线图实例\jiangshui\jiangshui.dat

1 2.5 38.1
2 5.1 58.4
3 10.2 81.3
4 25.4 101.6
5 27.9 114.3
6 71.1 152.4
7 175.3 129.5
8 182.9 132.1
9 48.3 154.9
10 17.8 61.0
11 5.1 50.8
12 2.5 35.6

（2）代码文件内容如下，文件名：jiangshui.plt，文件存放路径：E:\gnuplot\gnuplot\data\折线图实例\jiangshui\jiangshui.plt

set xlabel "月份"
set ylabel "降水量（毫米）"
set title "各城市月平均降水量"
set xrange [0.5:12.5]
set xtics 1,1,12
plot "jiangshui.dat" u 1:2 w lp pt 5 title "重庆","jiangshui.dat" u 1:3 w lp pt 7 title "成都"

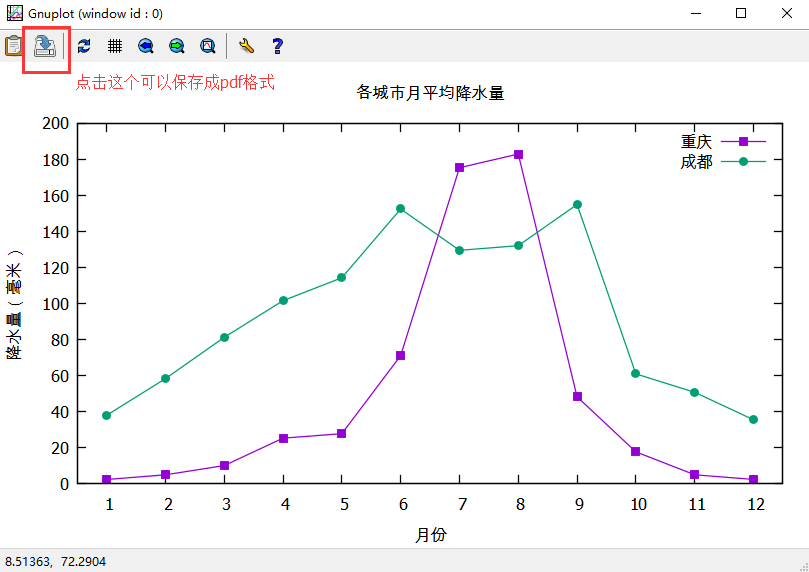

点击jiangshui.plt文件即可打开图形，如下图：

2、双柱状图

（1）数据文件内容如下，文件名：test.dat，文件存放路径：E:\gnuplot\gnuplot\data\柱状图实例\test\test.dat

（2）代码文件内容如下，文件名：test.plt，文件存放路径：E:\gnuplot\gnuplot\data\柱状图实例\test\test.plt

set ylabel "Percentage (%)"
set xlabel "示例"
set yrange [0:20]
set ytics 0,5,20
set xtics ('1月' 0, '2月' 1, '3月' 2, '4月' 3, '5月' 4) rotate by -45  #//rotate by -45表示字体倾斜度
set style histogram clustered gap 2   #//gap 2表示裂隙宽等于矩形宽度的2倍
set style fill solid border -1   #//fill solid表示完全填充柱体，后面跟0-1的参数，1表示完全填充，border 表示柱体的边线颜色，-1表示黑色。
#set style fill pattern 1  #//斜线区分柱子
plot 'test.dat' using 1 with histogram ls 5 title "1990年", '' using 2 with histogram ls 3 title "1991年", '' using 3 with histogram ls 4 title "1992年" #//using 1 表示test.data数据中的第一列，using 1:3表示第一列和第三列

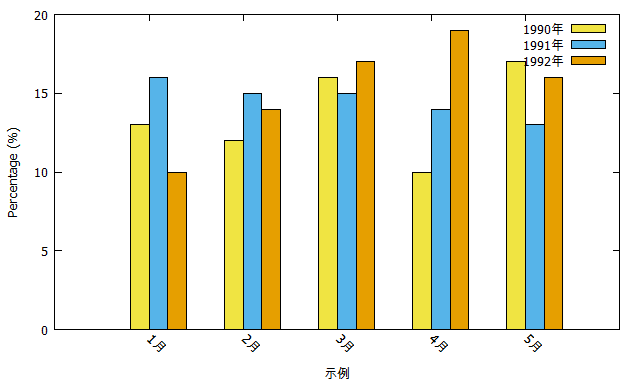

点击test.plt文件即可打开图形，如下图：

注：更多参考（网上的系列文章）：http://blog.sciencenet.cn/blog-373392-498315.html
