本文使用的Activiti版本为5.22.0。整理中。。。

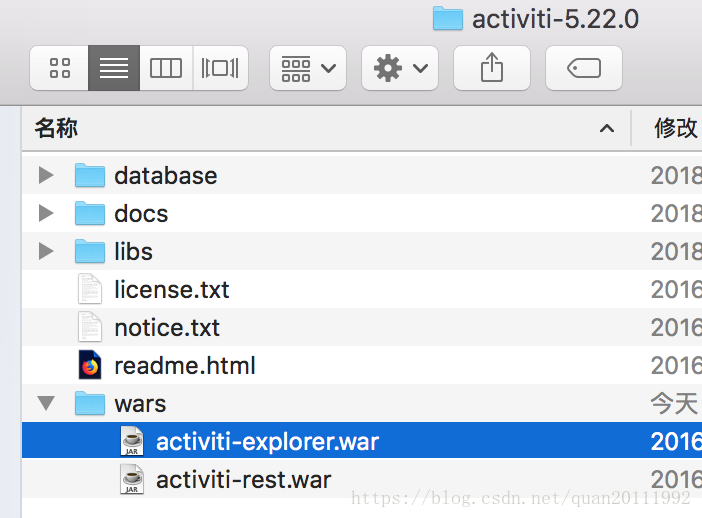

解压官方demo

迁移官方demo中的文件到自己的项目中

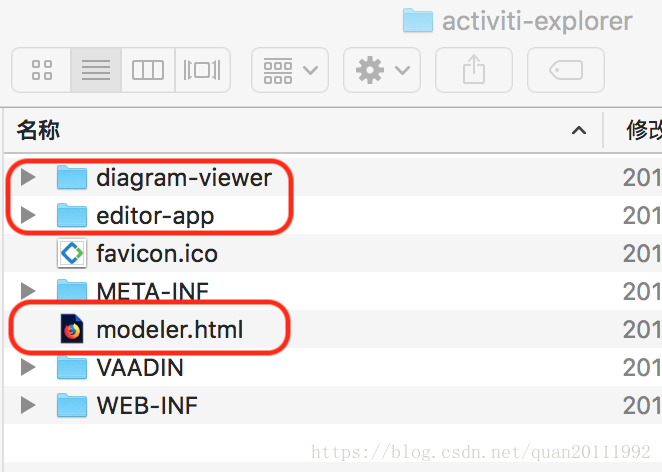

1. 迁移前端文件

将diagram-viewer、editor-app文件夹和modeler.html文件拷贝到自己项目的根目录中

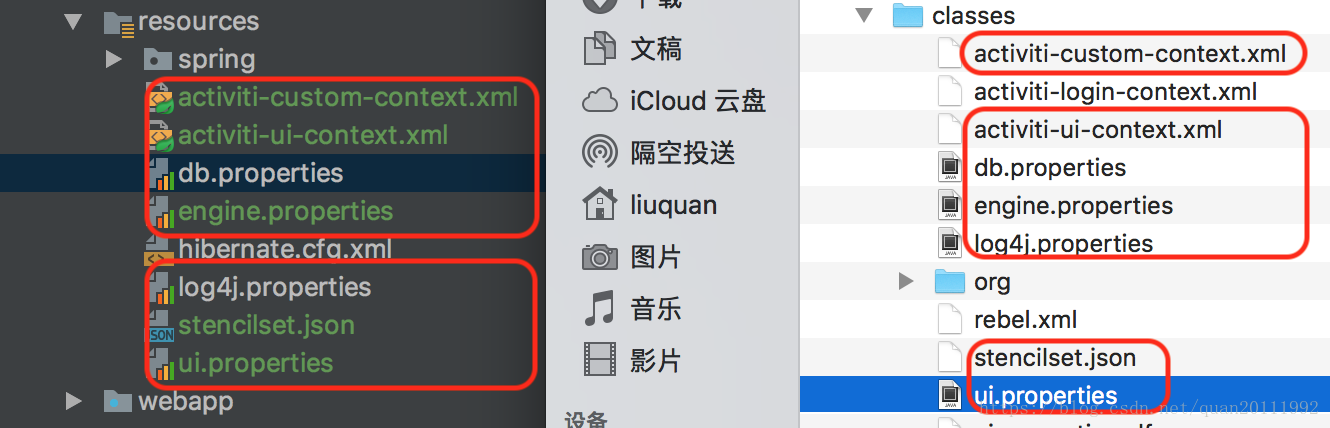

2.迁移配置文件

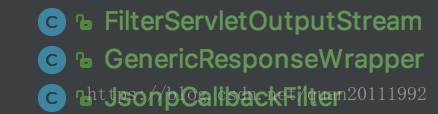

3.迁移Java文件

文件可从源码的activiti-webapp-explorer2模块中获取

内容调整

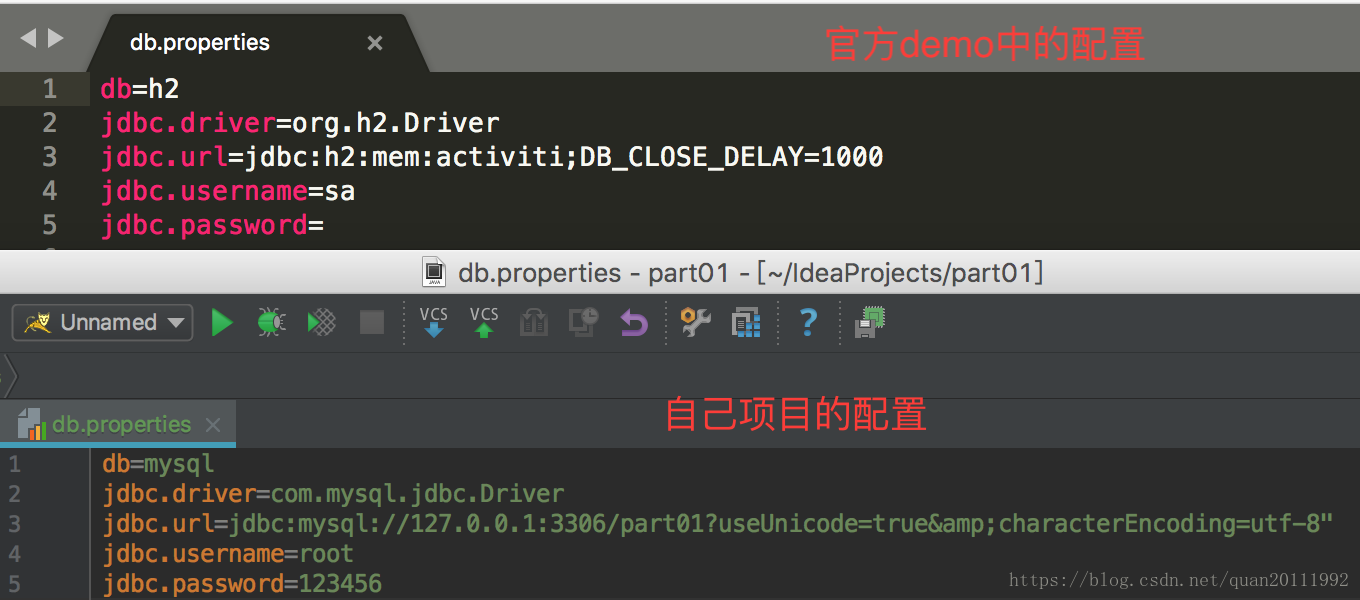

1.修改数据库配置文件

注意：
a. 此处需要将jdbc.url中的&改回为&，否则将导致中文乱码
b. 截图中utf-8的后面多了一个"(双引号)，需要删除

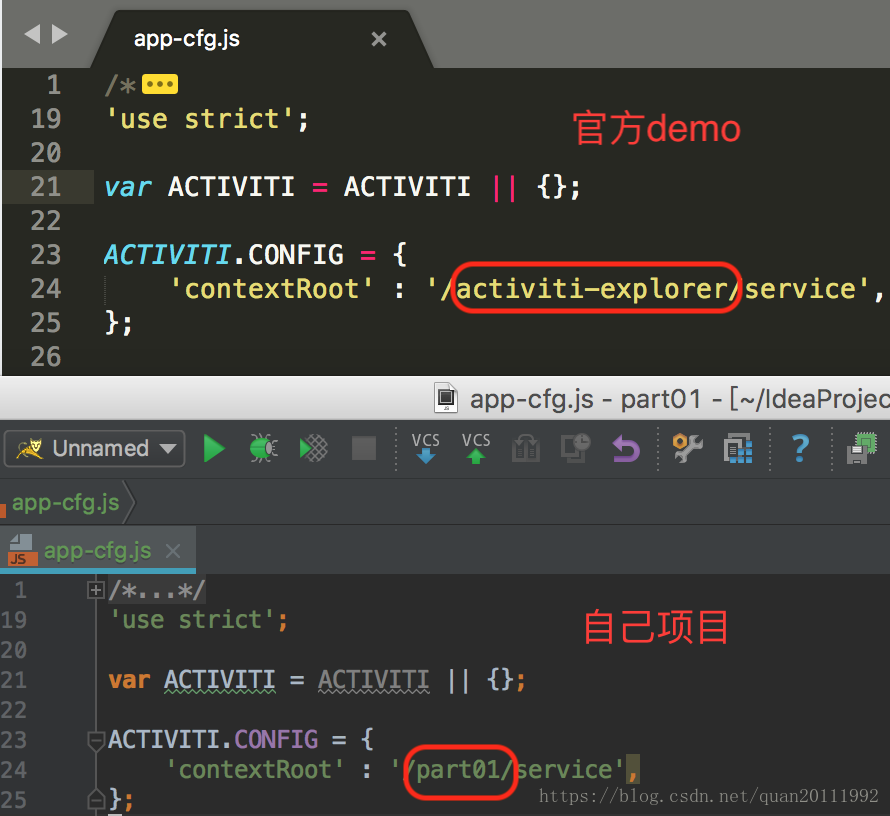

2.修改activiti上下文路径

3.activiti-custom-context.xml放开注释部分

@Configuration
public class ActivitiEngineConfiguration {
    //...
}

官方demo使用注解的方式配置Activiti环境，所以activiti-custom-context.xml中的配置被注释掉了。这两种方式可以任选，此处使用xml方式配置。

由于Activiti 官方demo中使用Vaadin作为前端框架进行页面展示，故需将页面涉及到的后台重新编写

Spring 配置

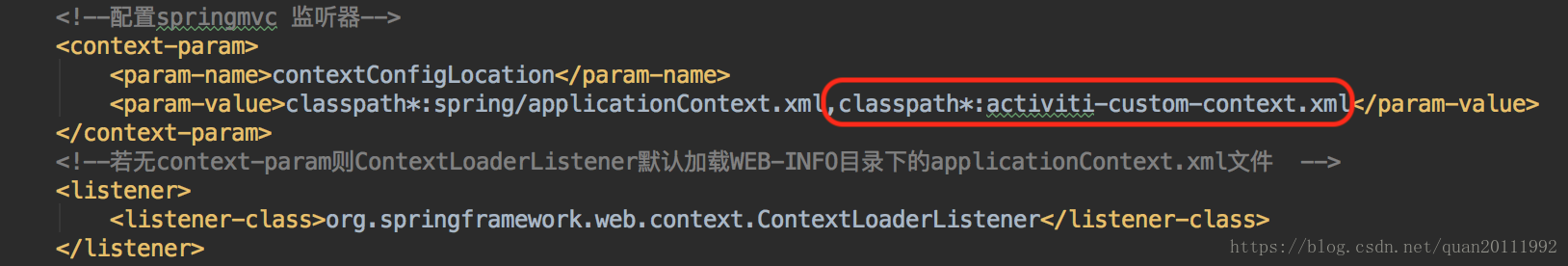

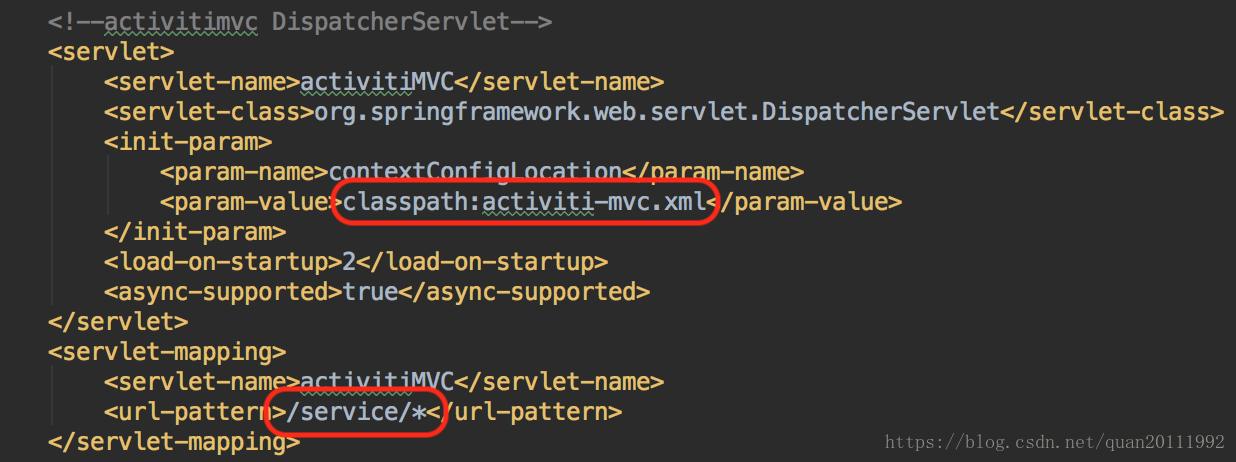

web.xml中关于activiti的配置


url-pattern的设置为/service/*是因为activiti-model中设置的路径都是相对于service的，在app-cfg.js文件中可修改其值

spring-mvc.xml中添加对静态资源的处理

    <!-- 静态资源不走controller --><mvc:resources mapping="/diagram-viewer/**" location="/diagram-viewer/" /><mvc:resources mapping="/editor-app/**" location="/editor-app/" />

activiti-custom-context.xml中添加bean

<bean id="objectMapper" class="com.fasterxml.jackson.databind.ObjectMapper" />

新建activiti-mvc.xml

    <mvc:annotation-driven/><!-- 指定需要扫描的包 --><context:component-scan base-package="org.activiti.rest.editor,org.activiti.rest.diagram" /><bean id="localeResolver" class="org.springframework.web.servlet.i18n.SessionLocaleResolver" /><bean id="localeChangeInterceptor" class="org.springframework.web.servlet.i18n.LocaleChangeInterceptor"><property name="paramName" value="language" /></bean><bean id="requestMappingHandlerMapping" class="org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerMapping"><property name="useSuffixPatternMatch" value="false" /><property name="interceptors"><list><ref bean="localeChangeInterceptor" /></list></property></bean>

添加依赖

Activiti依赖 com.fasterxml.jackson.databind包，maven配置如下：

<dependency><groupId>com.fasterxml.jackson.core</groupId><artifactId>jackson-databind</artifactId><version>2.8.6</version>
</dependency>
