【网络通信】【GNS3】Window10 下 GNS3 安装与配置

本文记录 GNS3 2.2.12 在 Window10 下的安装与配置过程.

1. 安装 GNS3

1.1 下载安装文件

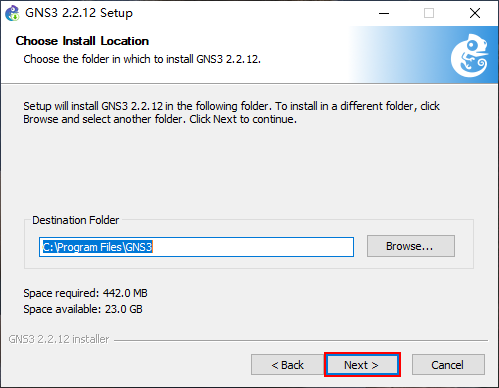

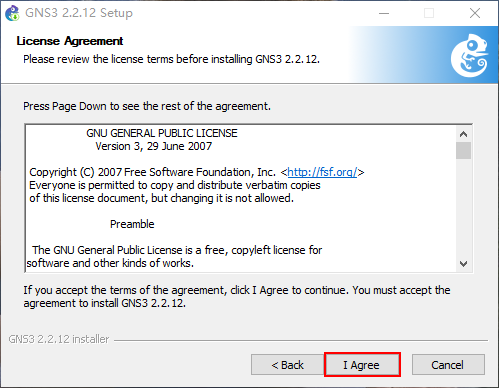

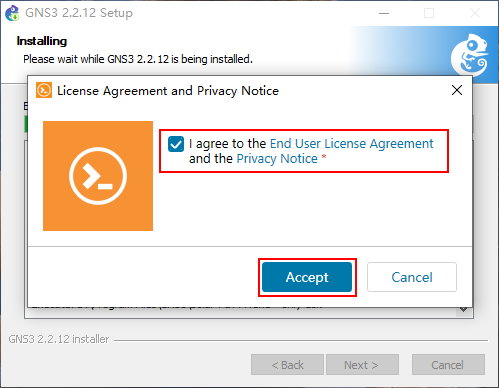

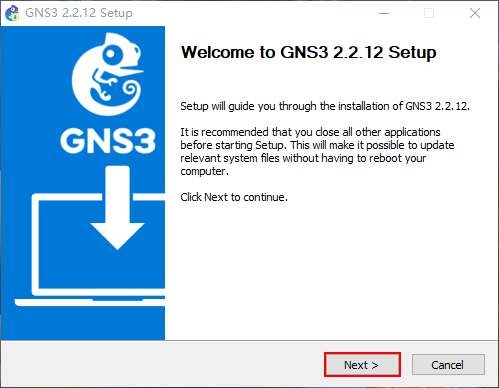

1.2 安装过程

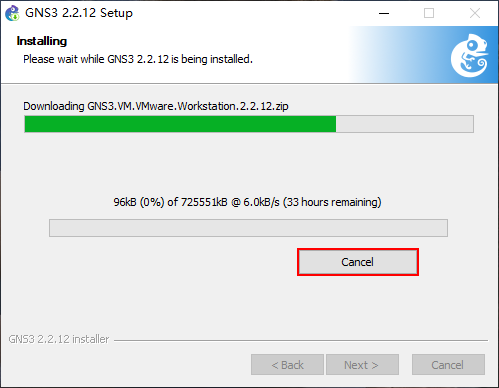

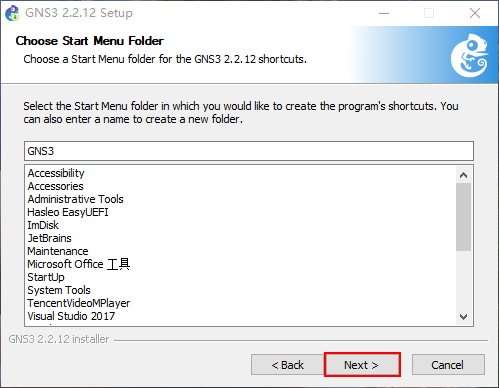

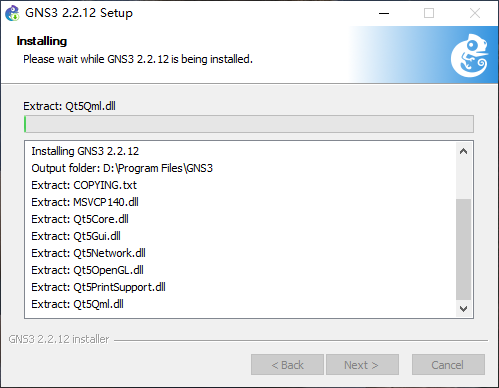

安装过程中会下载一些必要组件，建议挂个全局代理优化网络环境.

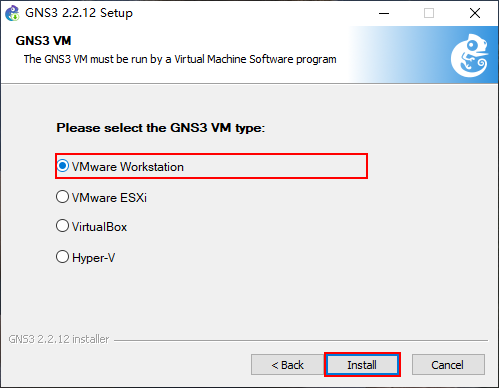

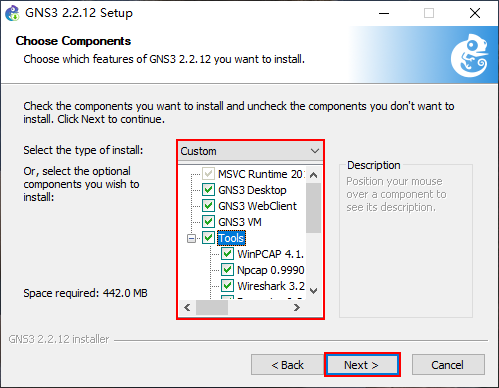

建议选择全部组件，都挺有用的. 注意，如果你使用的不是 Intel 的 CPU，不要勾选 Intel Hardware Acceleration Manager (HAXM).

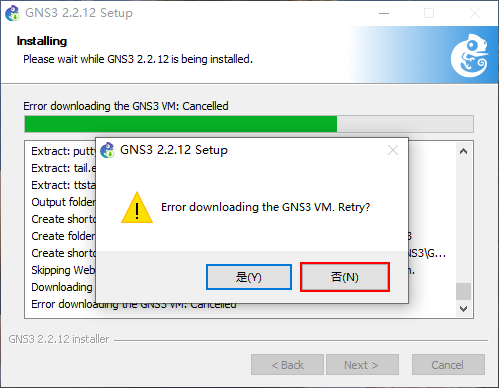

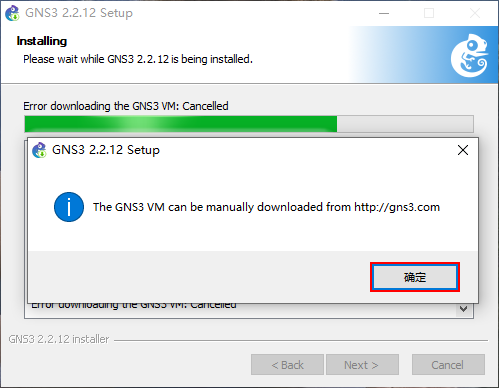

如果网速较慢可以取消下载 GNS3.VM.xxx，手动下载.
自动下载后文件保存在 C:\Users\%USERPROFILE%\Downloads\路径下.

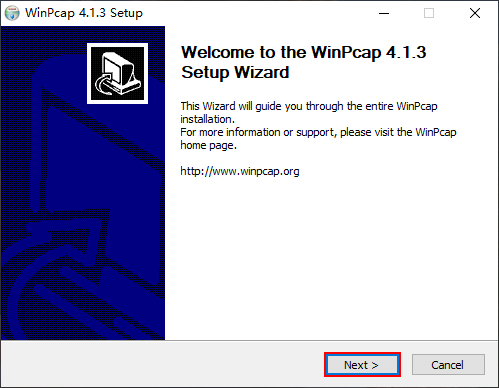

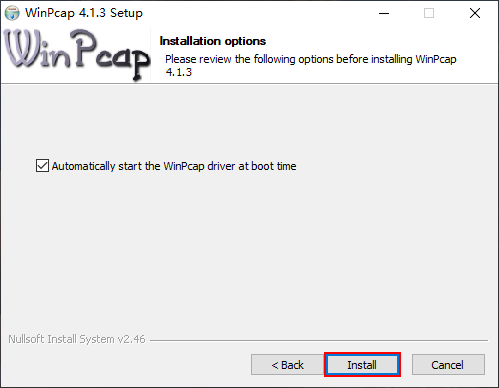

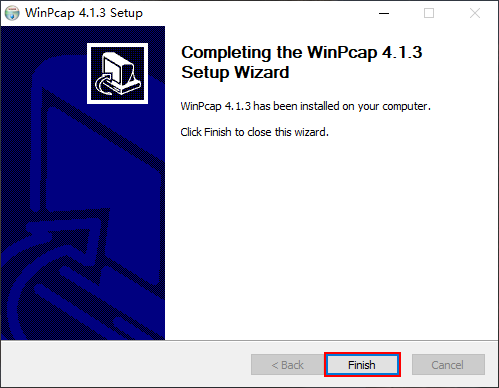

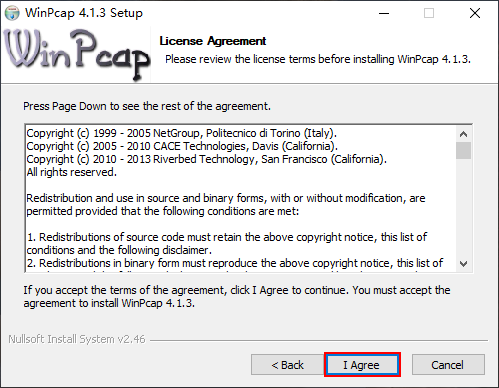

安装 WinPcap

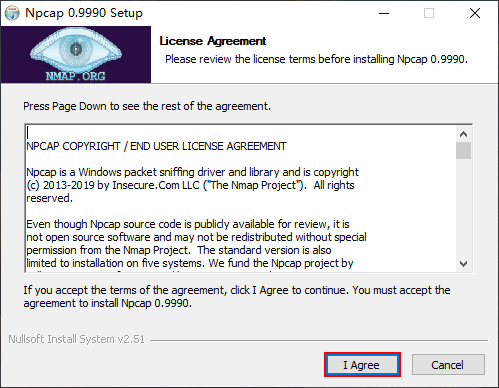

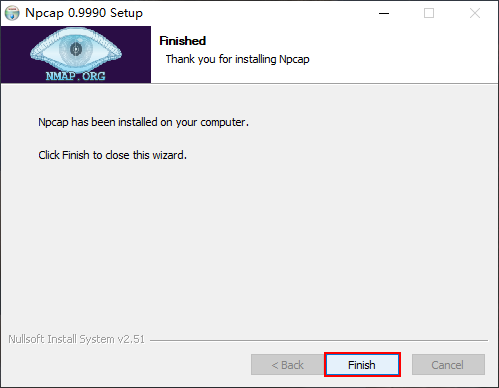

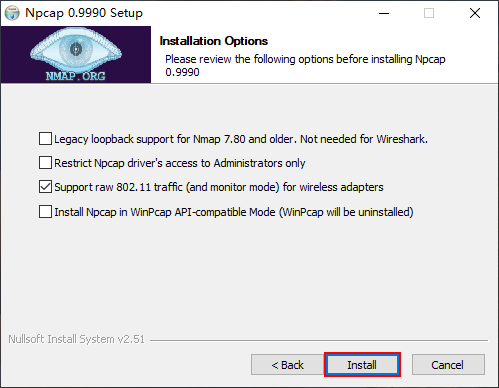

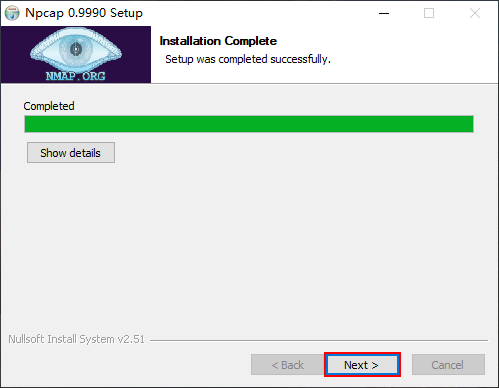

安装 Npcap

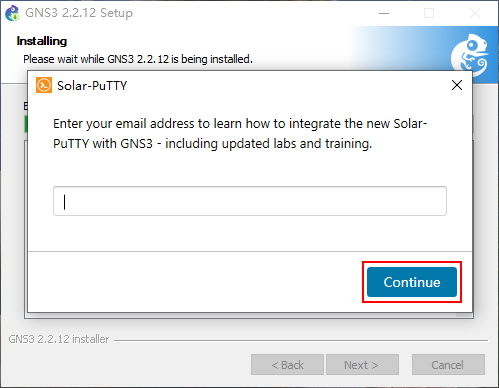

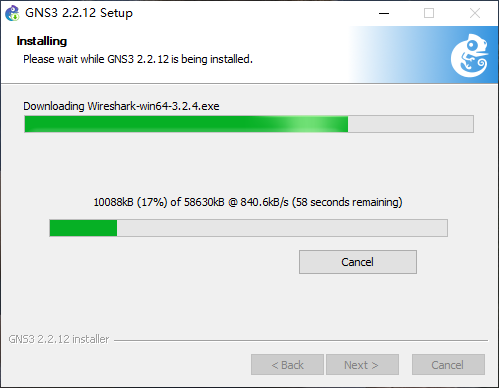

下载安装 Wireshark 等组件

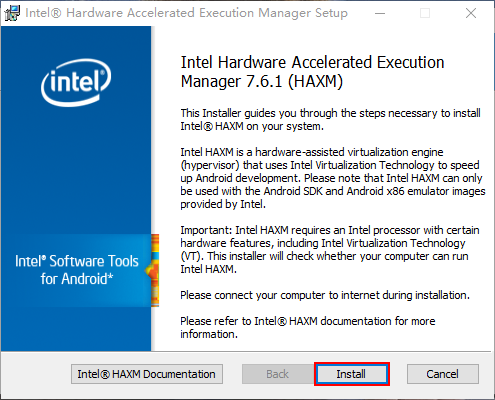

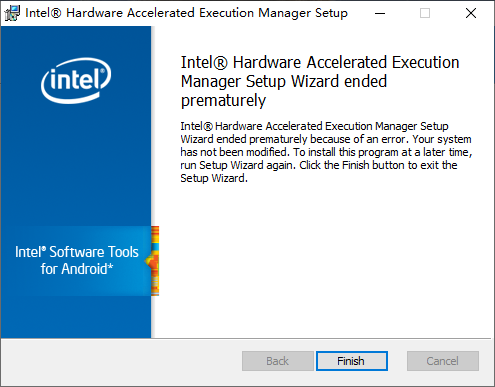

安装 Intel Hardware Acceleration Manager (HAXM). 如果没有开启 VT-X 功能会告警提示. 这并没有安装出错，请继续安装. 后续要使用 HAXM，在主板 BIOS 中设置 VT-X 开启即可.

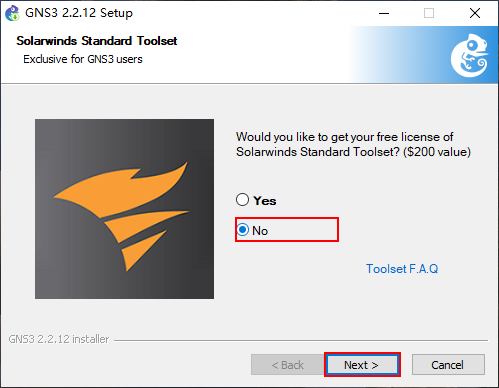

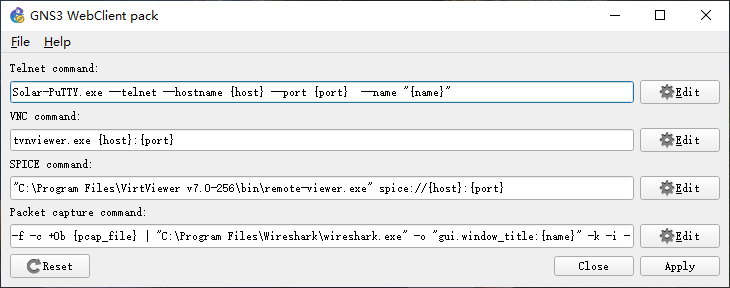

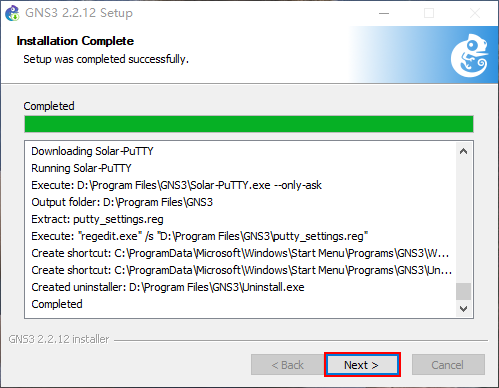

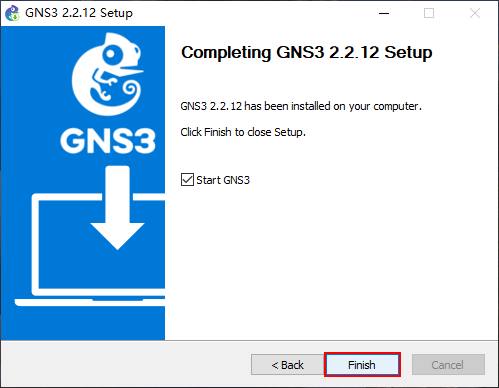

安装完成后，GNS3 WebClient 的页面

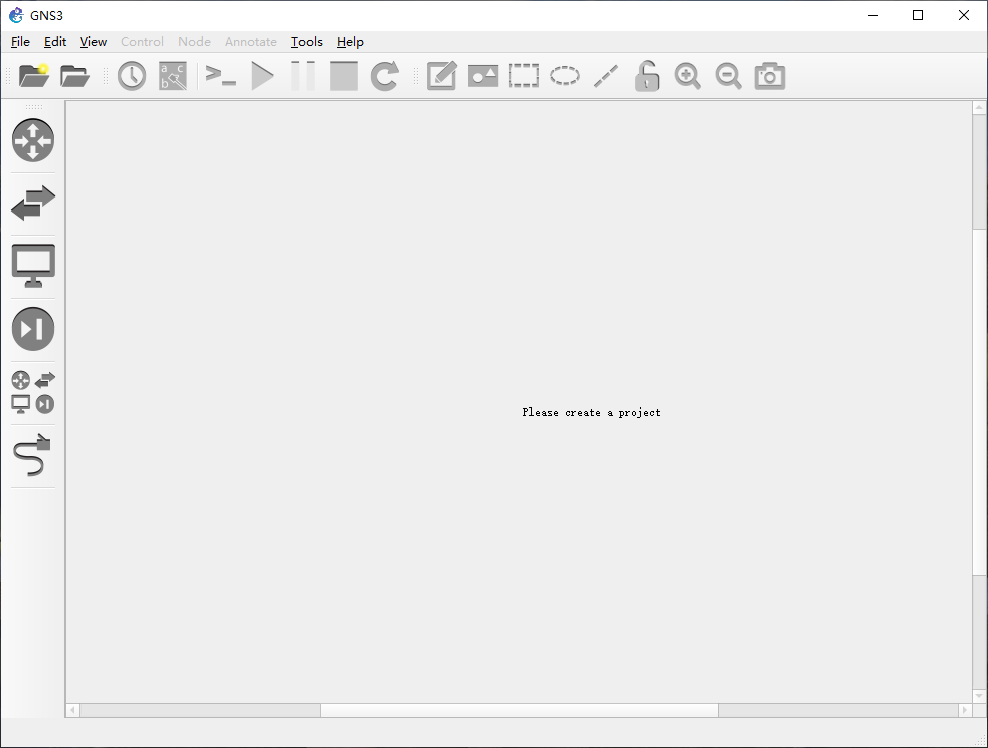

安装完成后，GNS3 的页面

2. 配置 GNS3

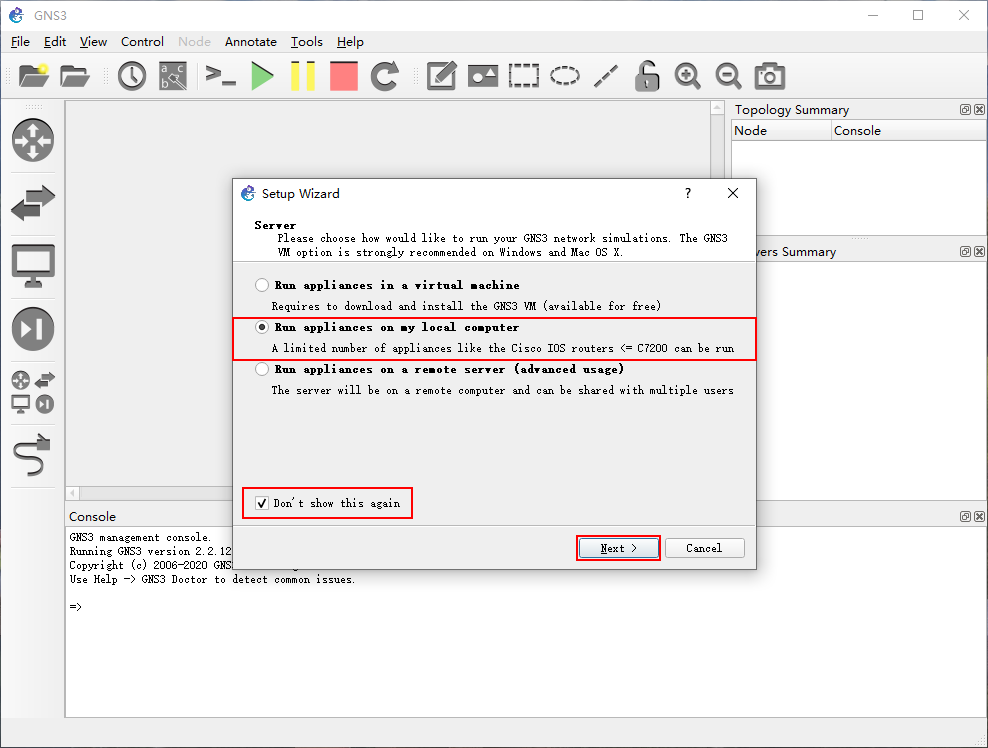

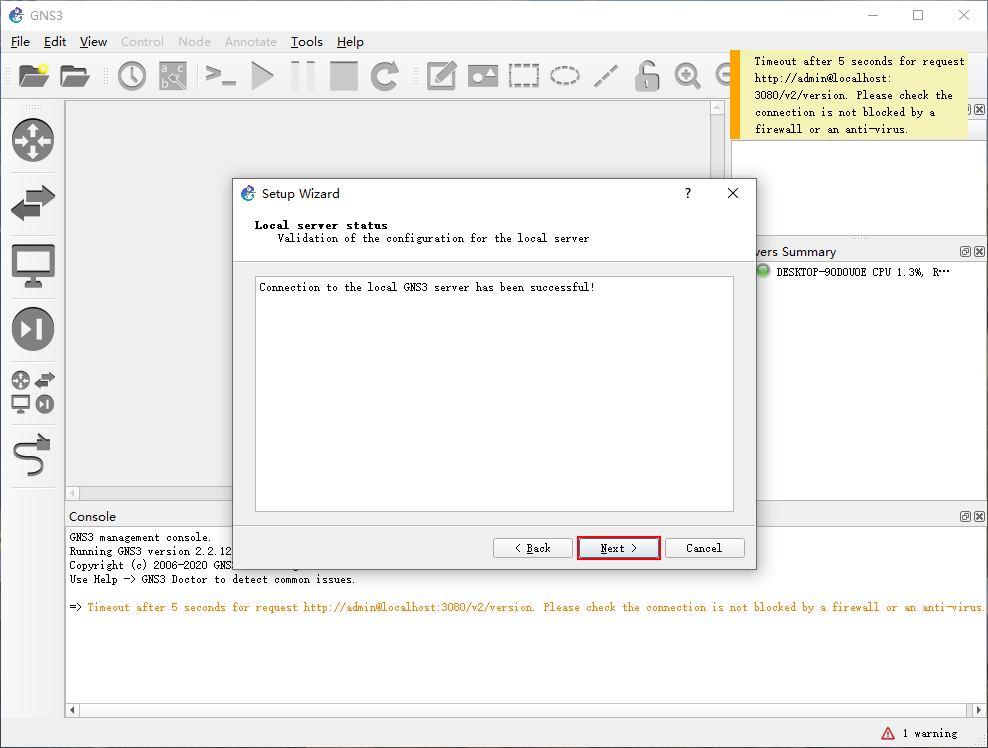

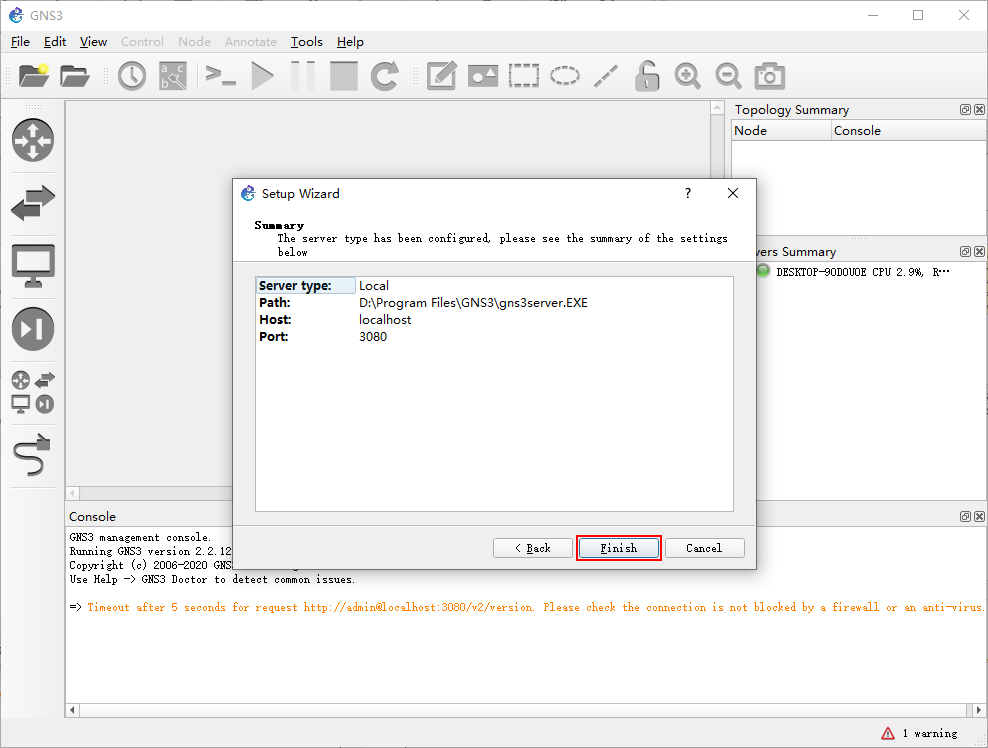

2.1 基本配置

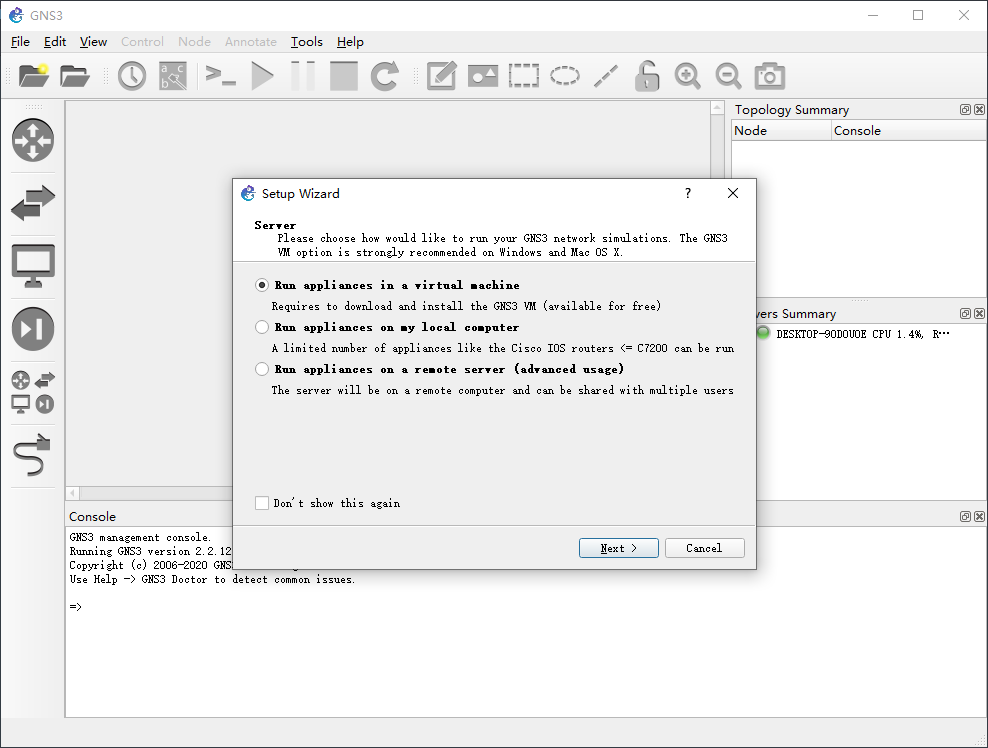

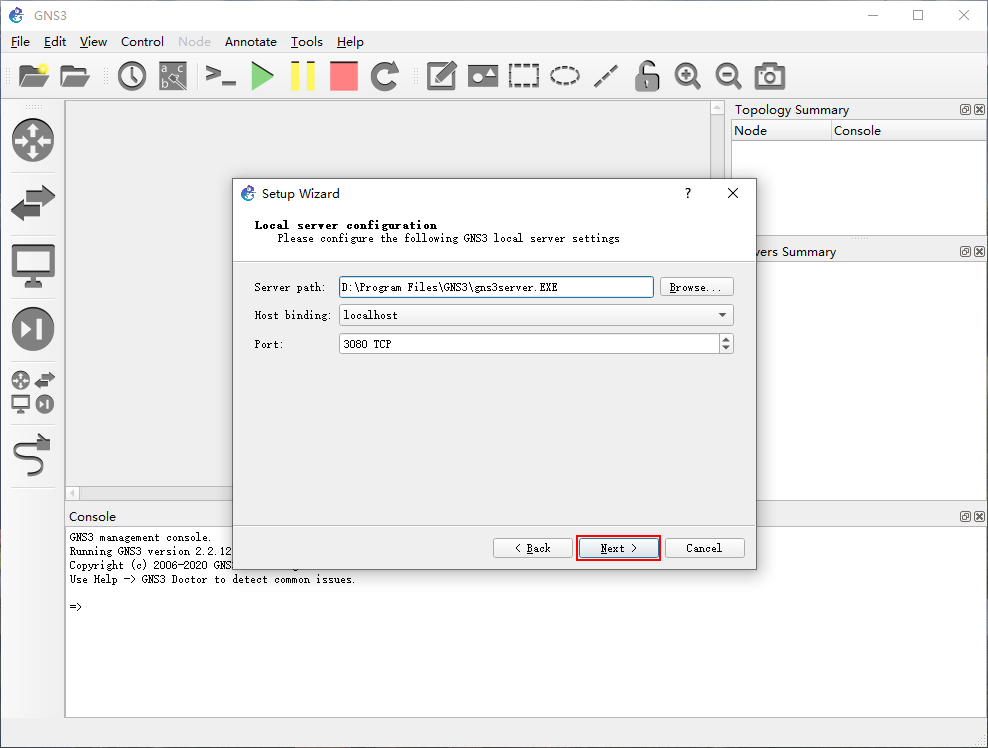

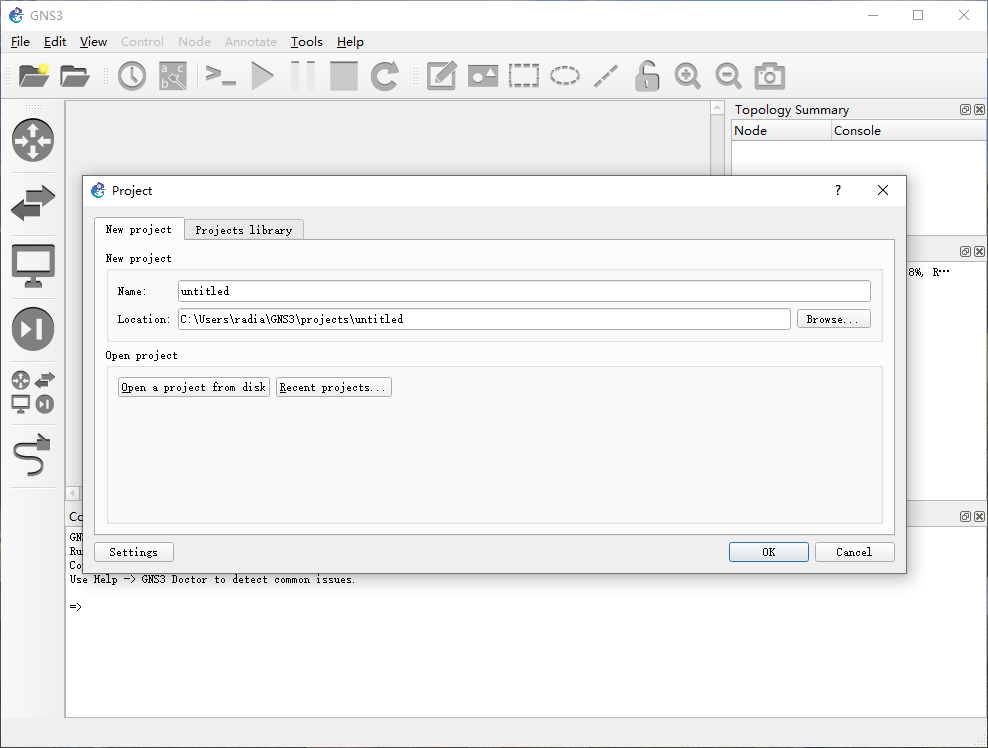

完成后，退出 GNS3 然后重新进入. 点击 Cancel 取消新建项目.

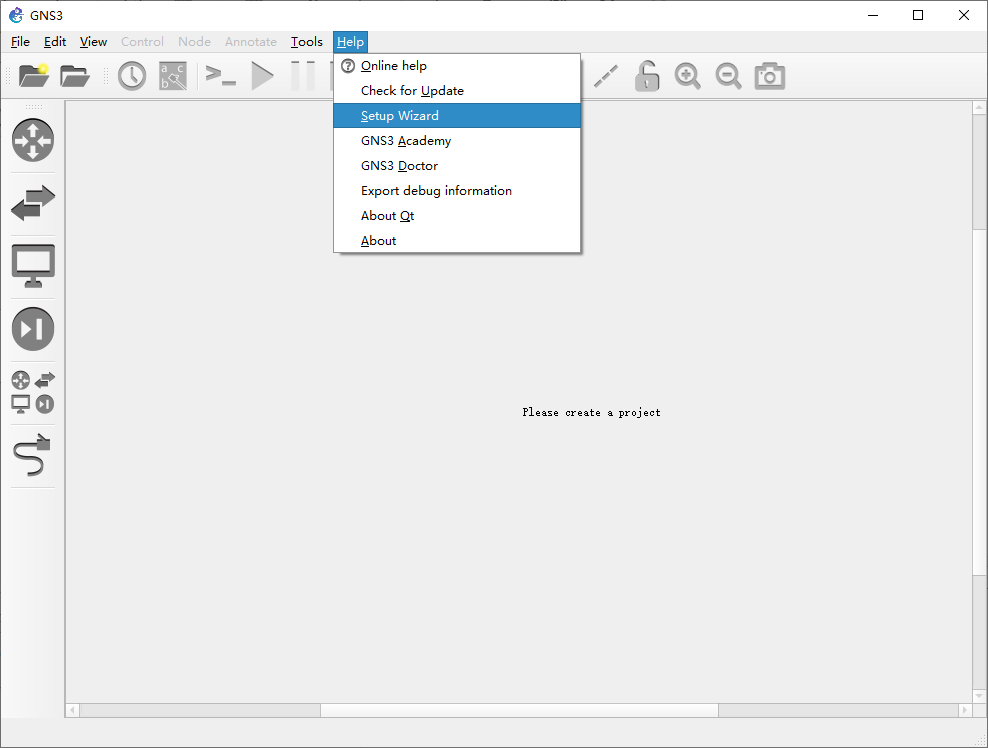

如果你需要再次运行 Setup Wizard，如图.

关闭其它窗口.

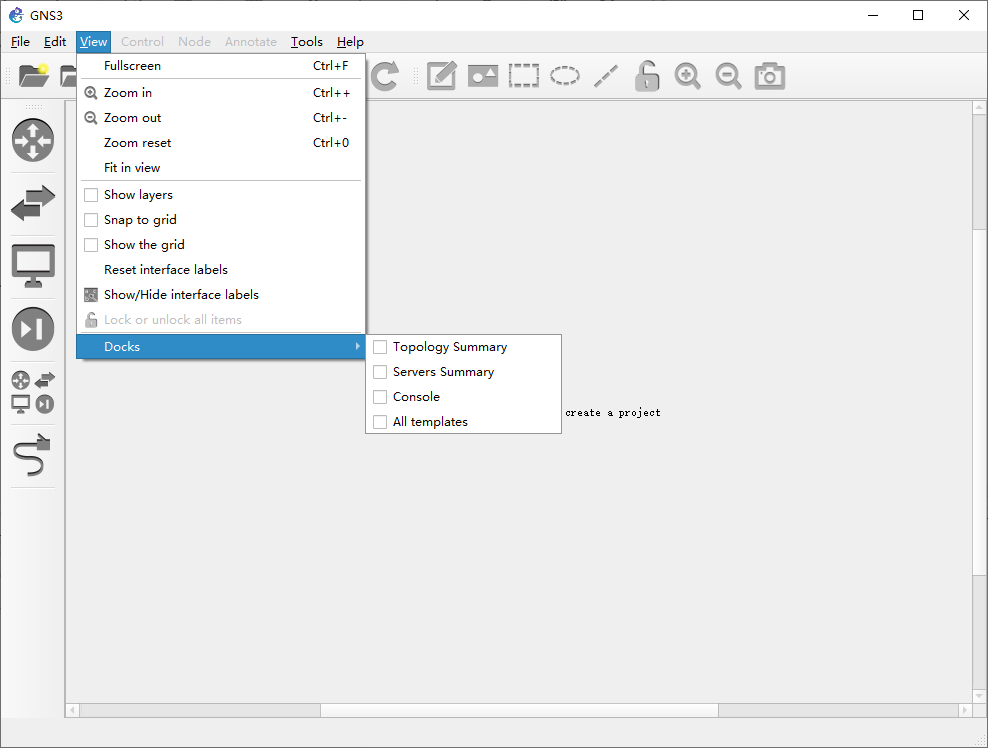

如果需要打开其它窗口，如图.

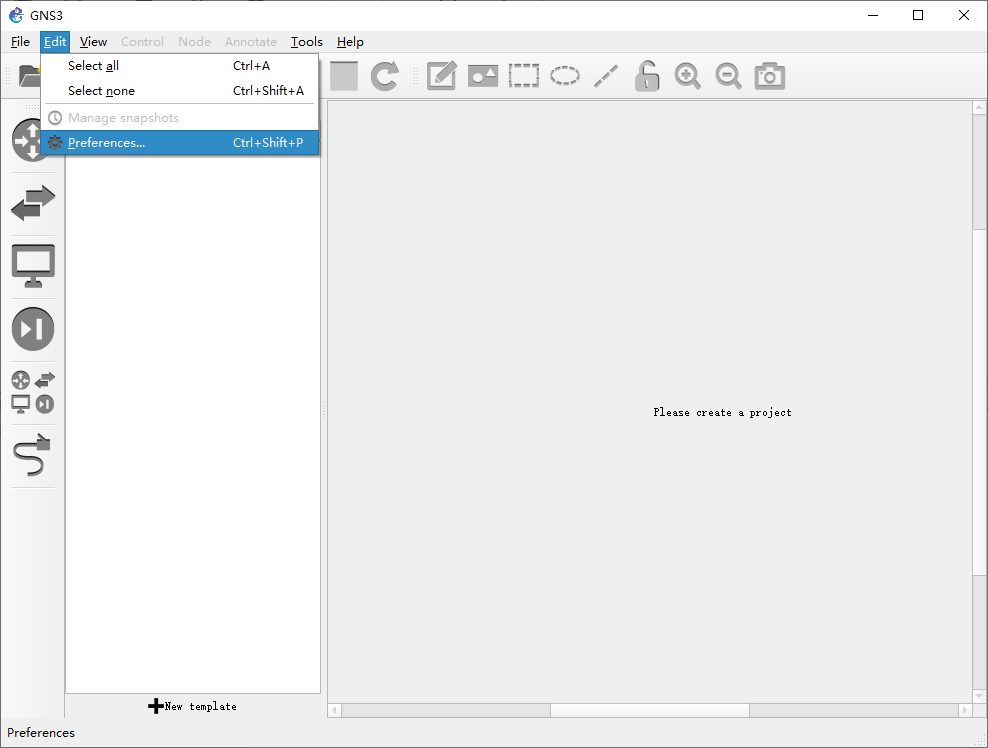

Edit >> Preferences，进入设置页面.

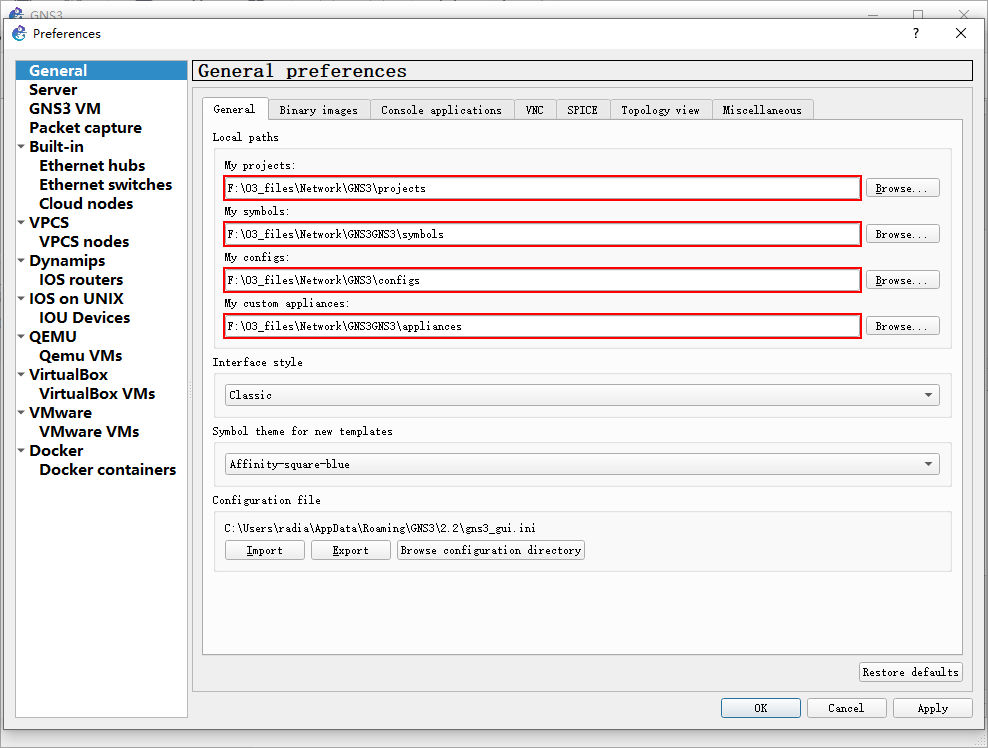

设置自定义路径.

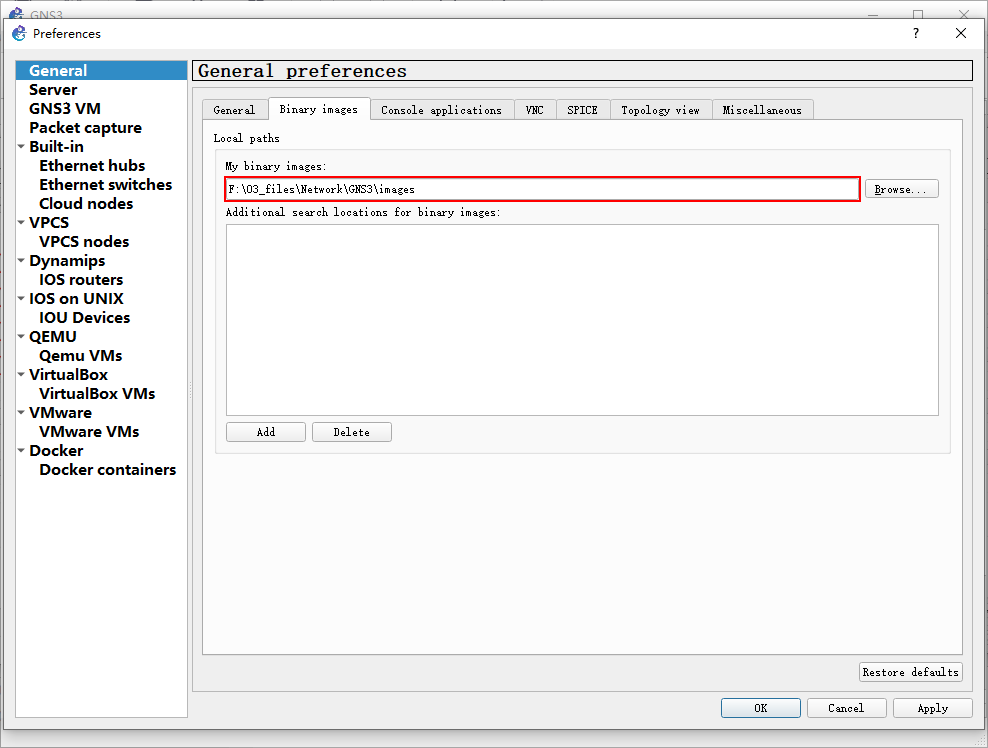

点击 Binary images 选项卡，设置 IOS images 的保存路径.

2.2 添加 IOS

提供一个 IOS 下载地址，这是印度小哥 Srijit Banerjee 搜集的资源： http://srijit.com/working-cisco-ios-gns3/.

下面介添加 IOS image 的过程.

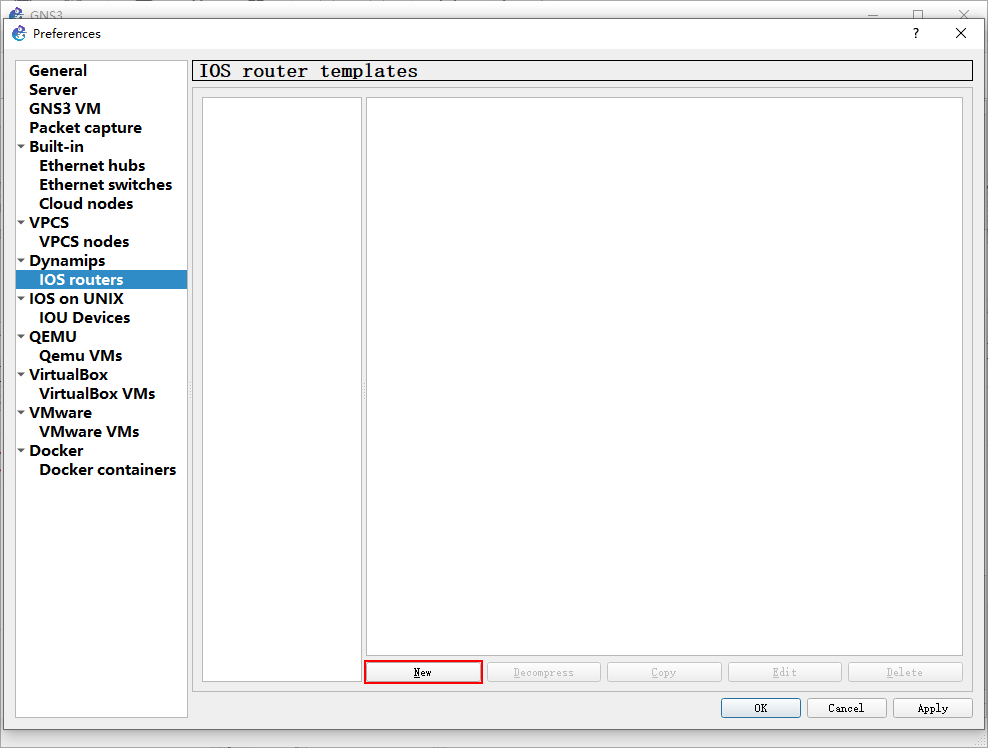

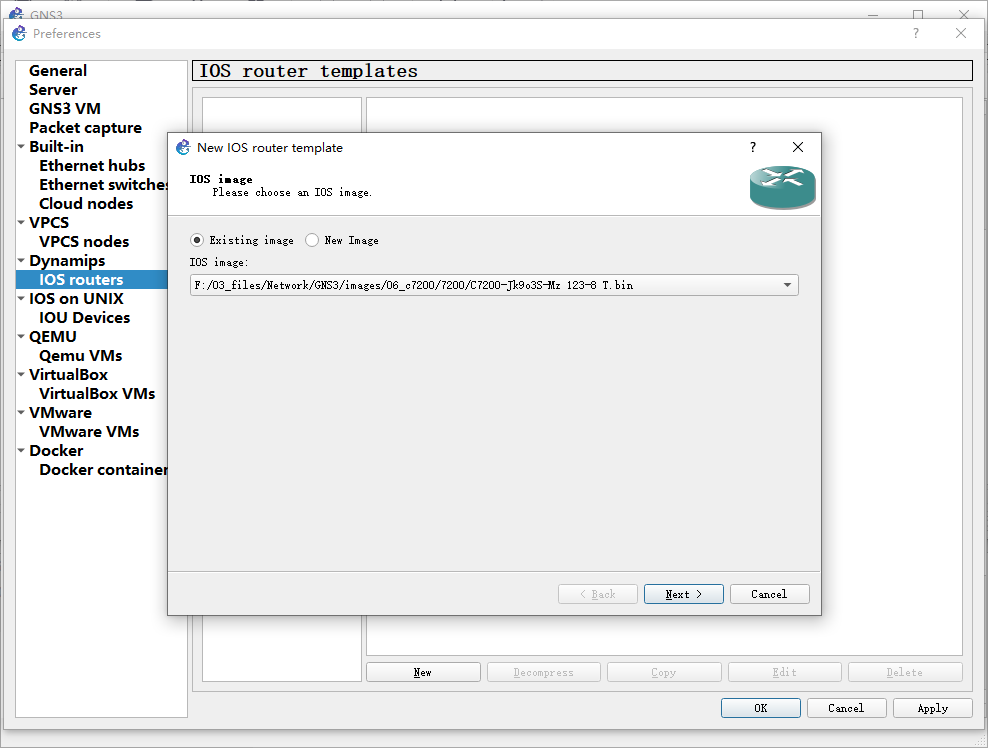

选择 IOS routers，点击 New

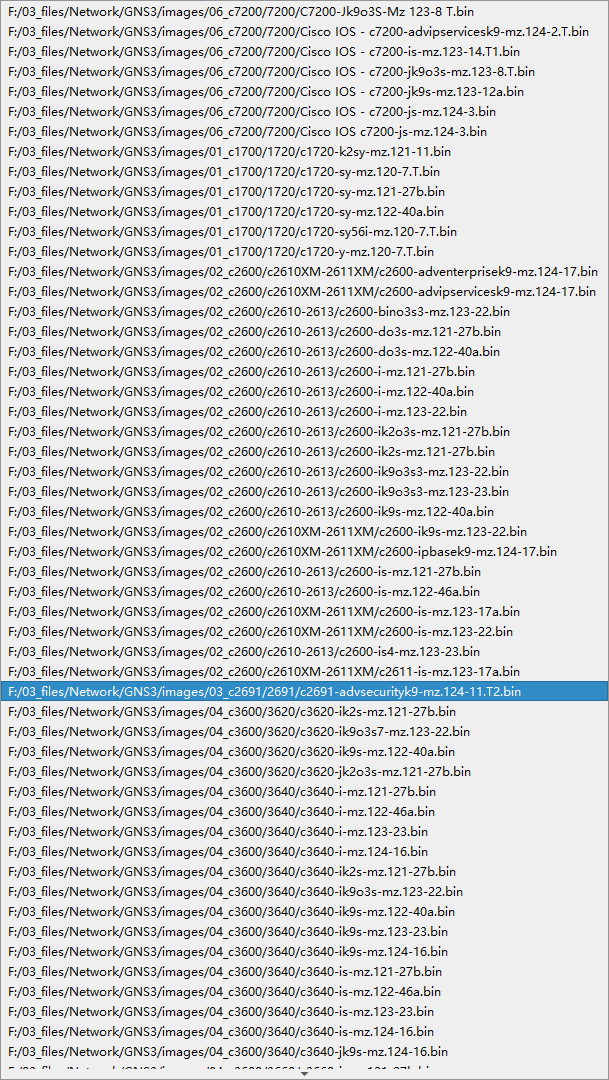

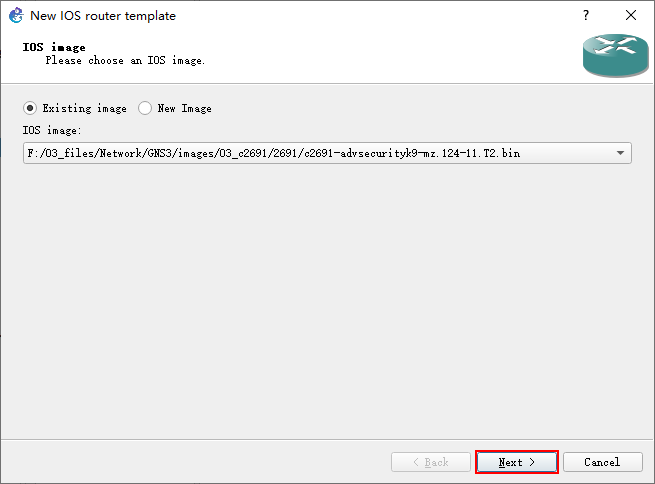

如果已经将 IOS 的 .bin 文件放入刚才的 Binary images 所设置的路径.，GNS3 会读取该路径下的所有 IOS images 文件.

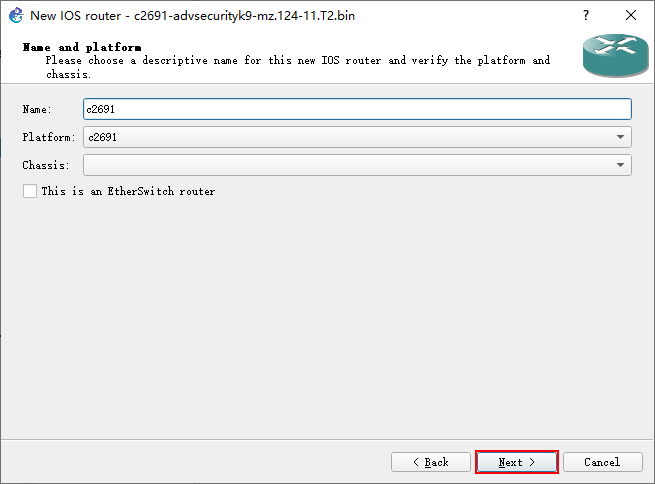

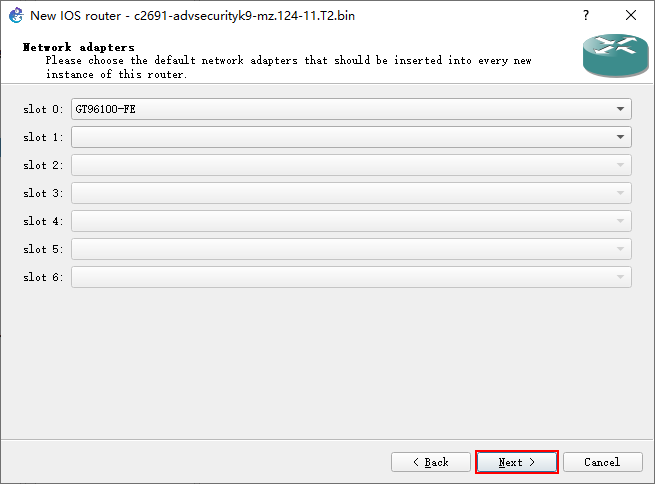

以添加 c2691 为例.

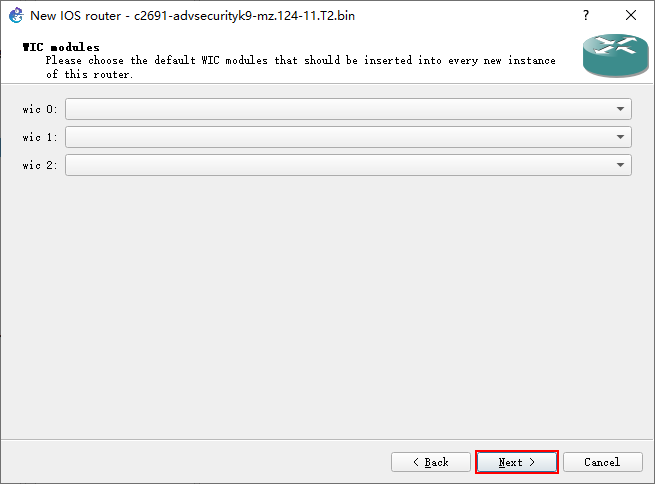

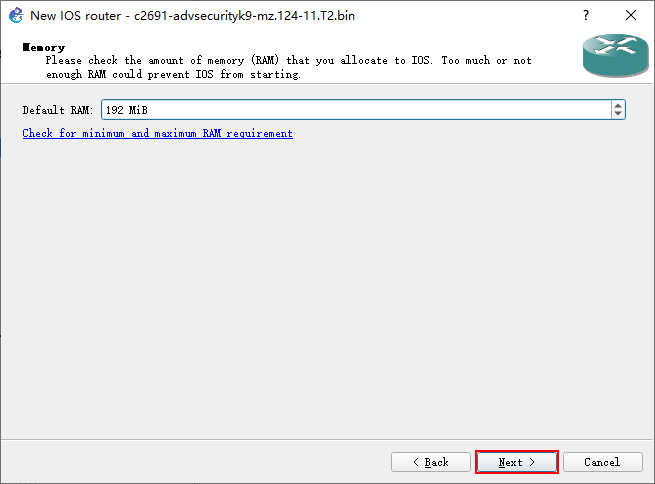

自动从 .bin 文件中获取该 IOS 的平台和型号. 如果不能自动获取，手动设置.

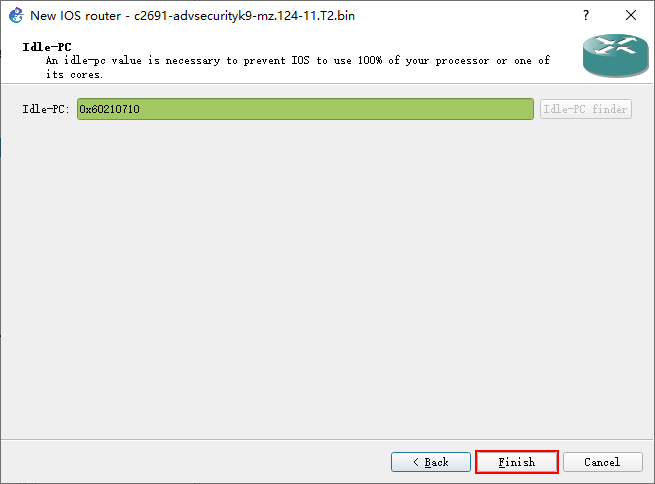

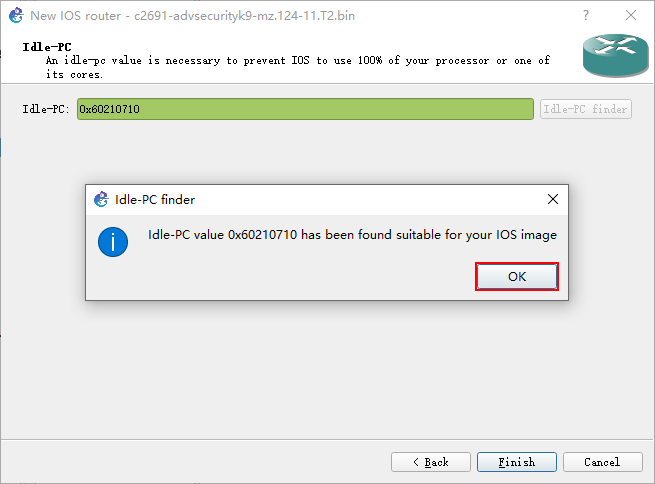

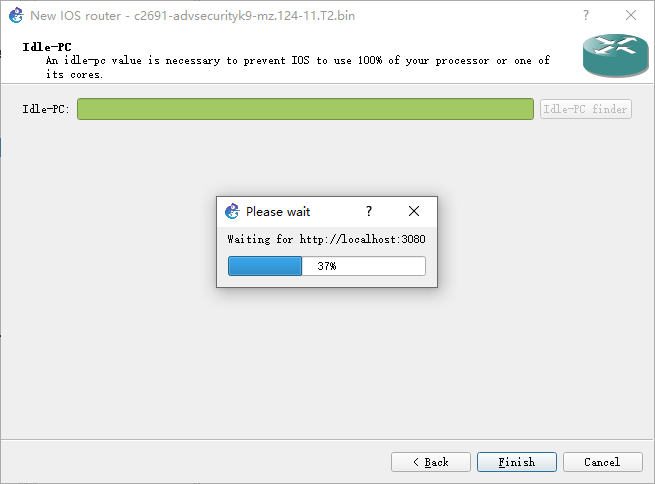

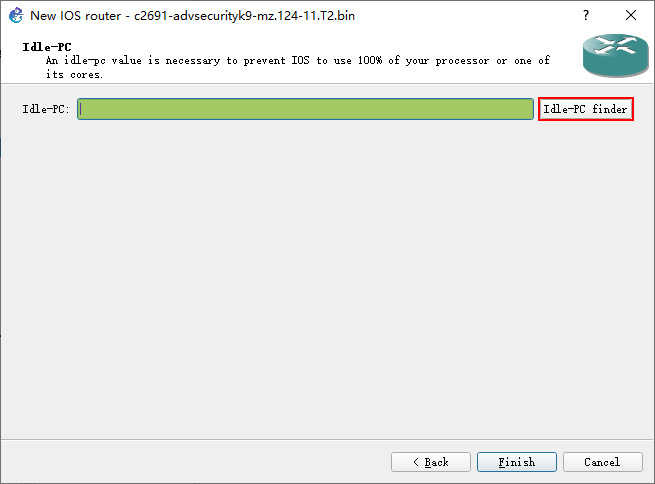

点击 Idle-PC finder 自动计算 Idle-PC 值.

等待一段时间.

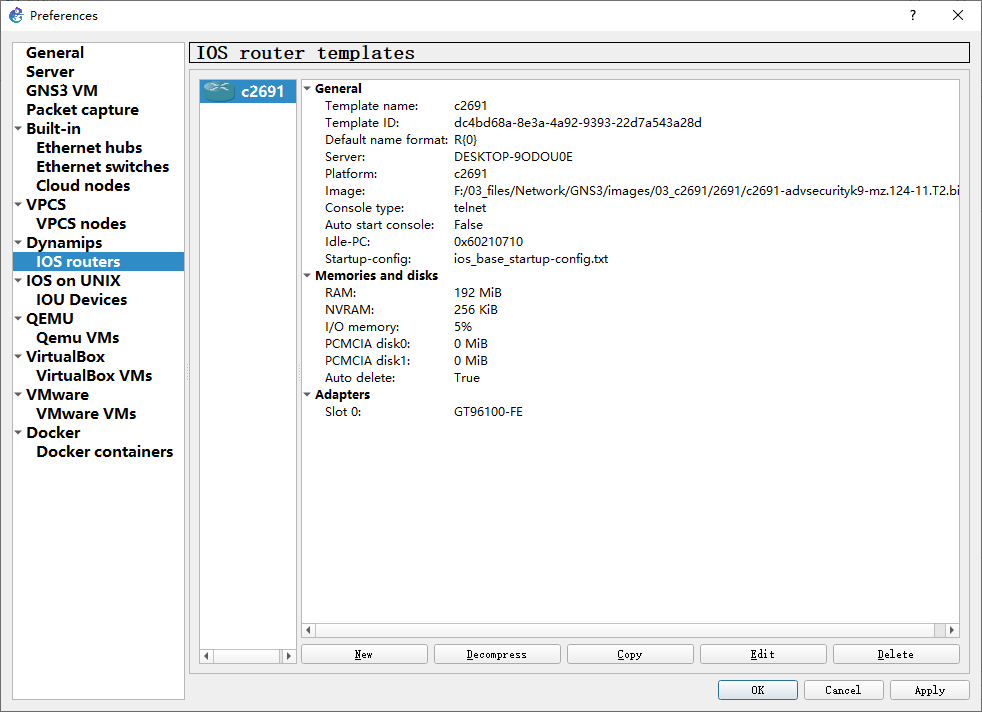

此时，c2691 就添加完成了.

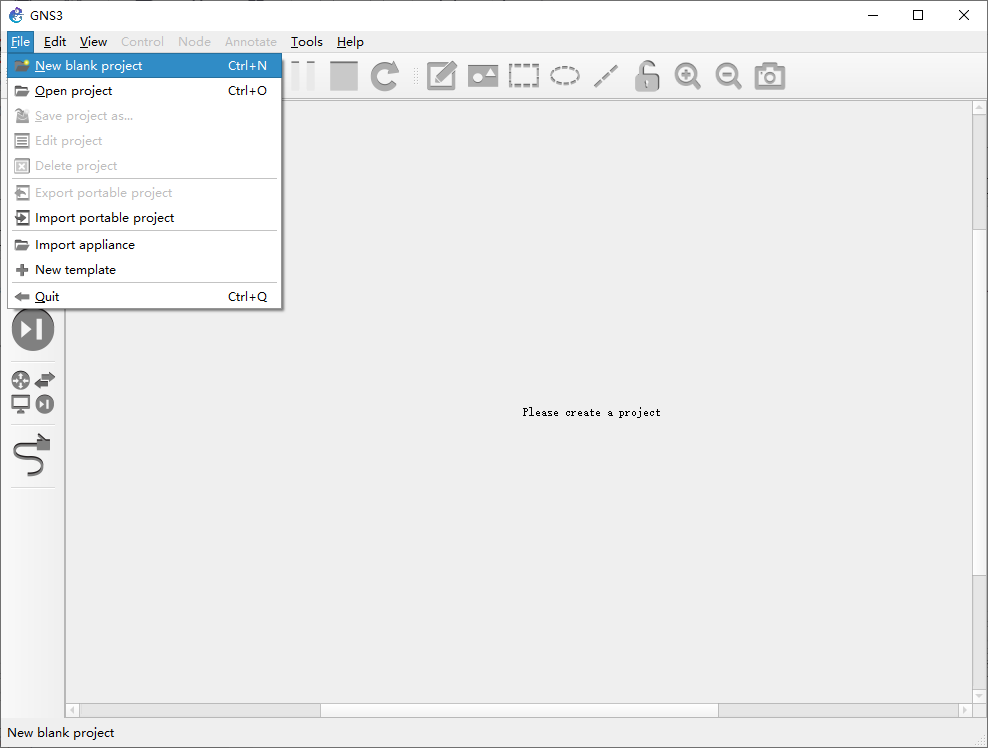

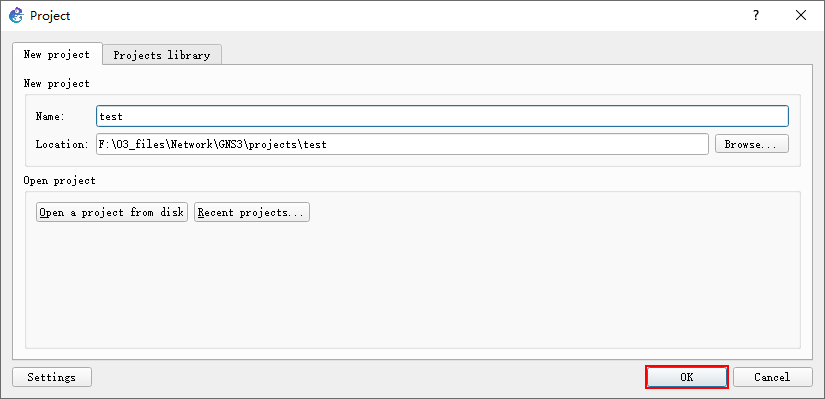

新建项目

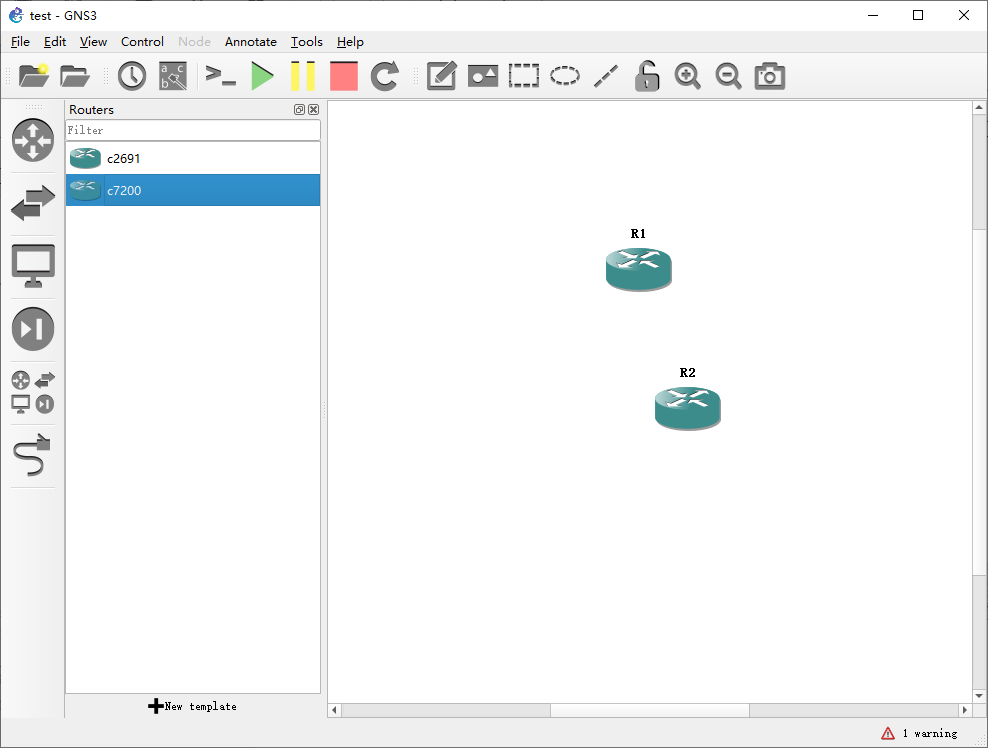

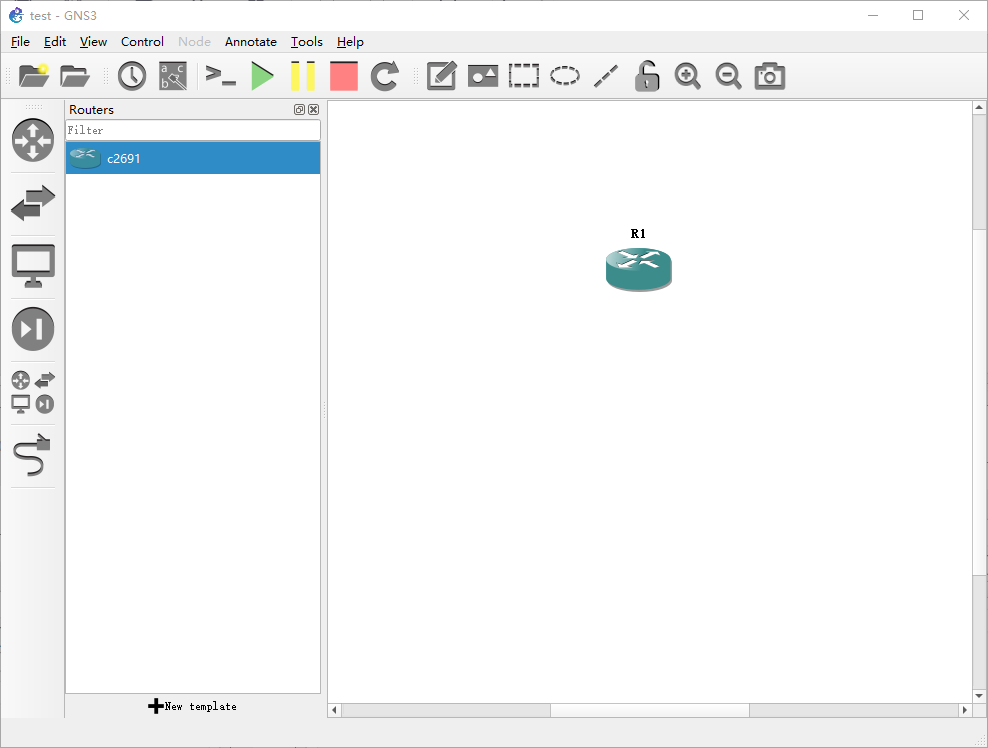

此时侧边栏就出现了 c2691 的图标，可以拖动至工作区进行试验了.

2.3 计算 Idle-PC 值

? 设置 Idle-PC 值 是非常重要的步骤. 当然不设置也可以使用，但是使用时 CPU 利用率非常高，非常耗费硬件资源. 设置 Idle-PC 值 可以显著降低 CPU 利用率.

? 前面添加 c2691 的时候可以让 GNS3 自动调用 Idle-PC finder 自动设置 Idle-PC 值. 但是有些较新的平台上面调用 Idle-PC finder 无法成功设置 Idle-PC 值. 下面以添加 c7200 为例，介绍更为通用的设置 Idle-PC 值 的方法，这种方法可以为所有型号的IOS 设置 Idle-PC 值.

?

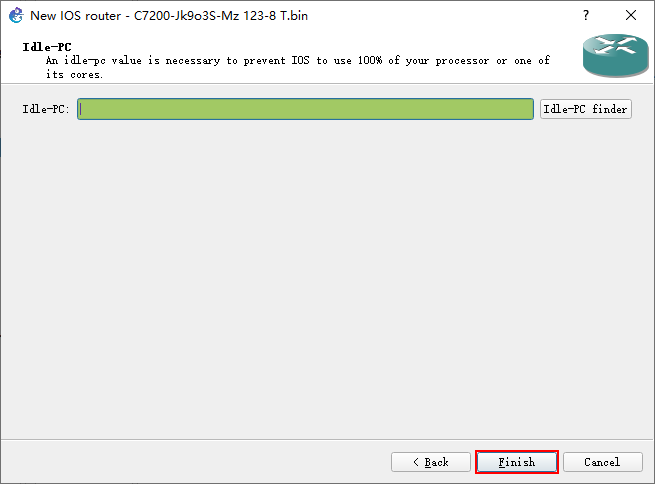

在添加 c7200 的最后一个步骤，不要点击 Idle-PC finder，直接点击 Finish 结束添加过程.

可以看到此时 c7200 页面没有 Idle-PC 值 的信息.

在工作区间添加 c7200 路由器，这里是 R2.

右键 R2 图标，点击 Start 开启电.

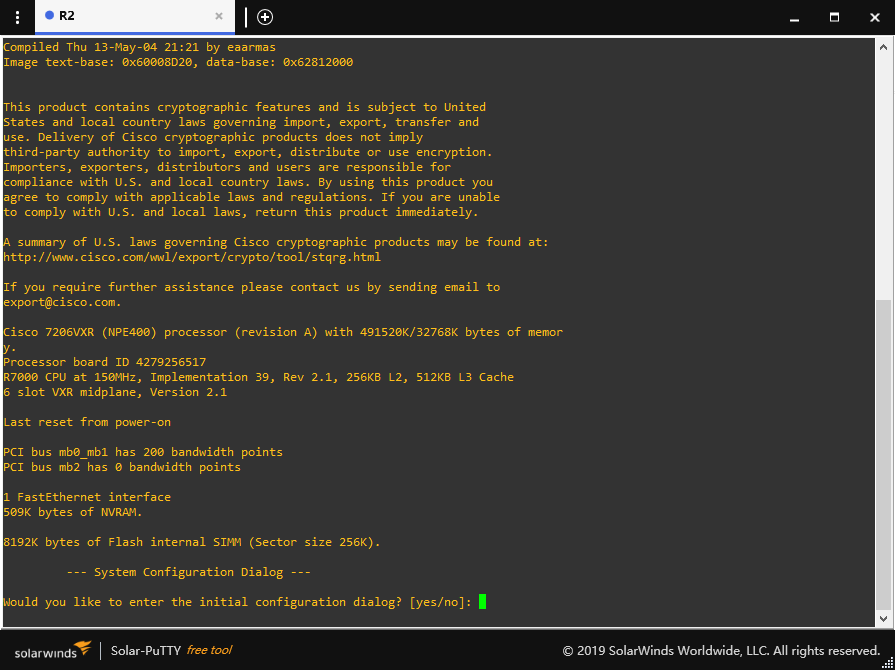

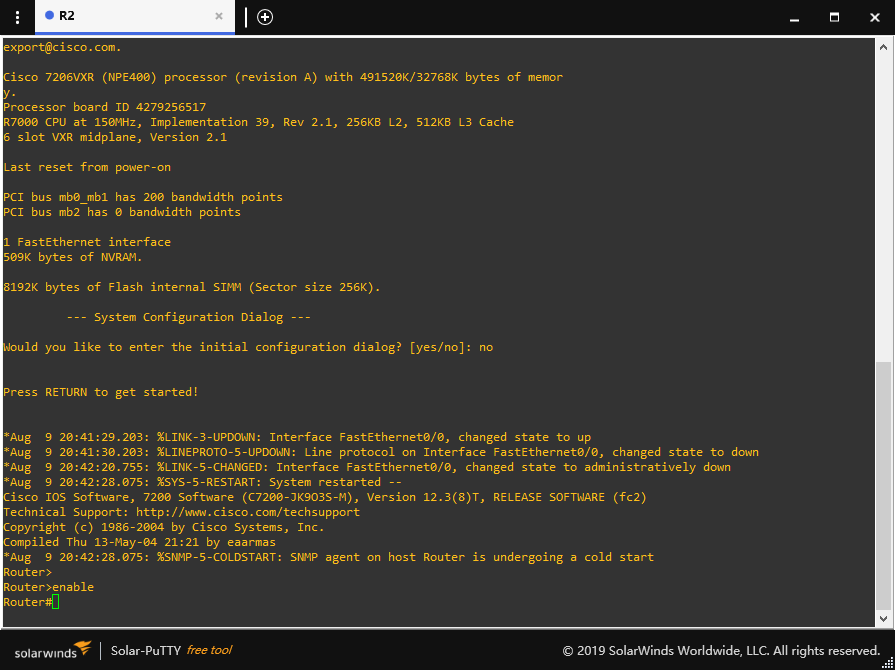

双击 R2 图标，进入控制台界面，如下所示. 首次启动的时候控制台可能出现一些问题，这种情况是正常的，因为 Idle-PC 值 还未设置，CPU 利用不充分. 如果出现这些现象，可以推出控制台，点击 Stop 关电，重新开电后进入控制台.

输入 no，并回车. 跳过初始设置过程，进入了用户模式. 然后输入任意命令，例如 enable 进入特权模式.

回到工作区间，右键 R2 图标点击 Idle-PC，开始计算 Idle-PC 值.

等待一段时间，GNS3 会计算出若干值.

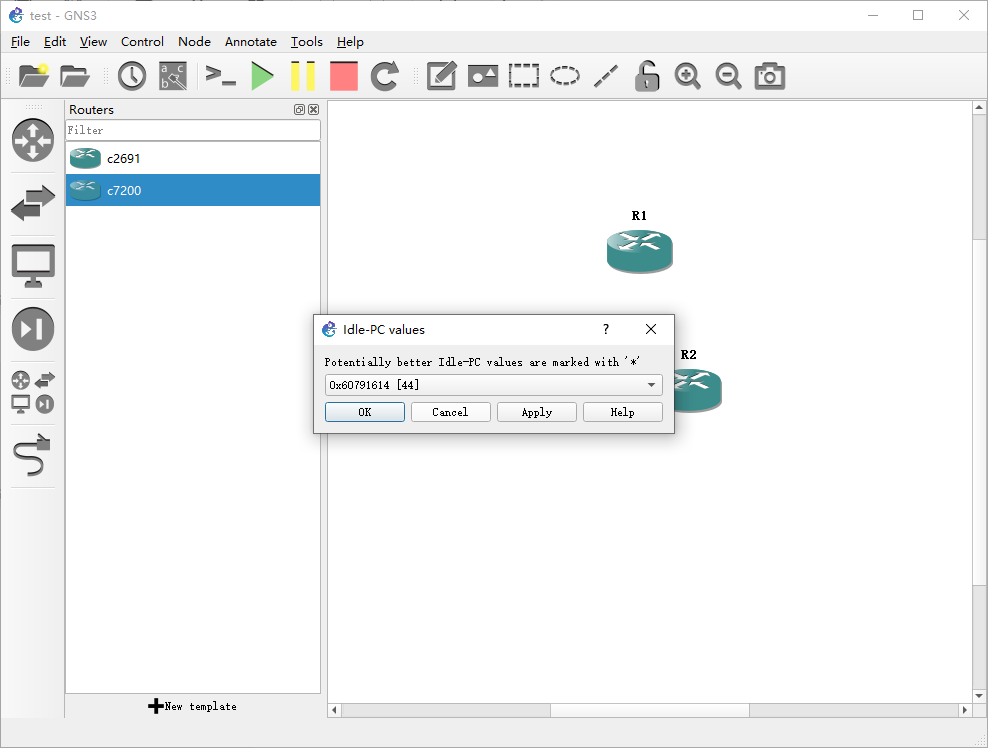

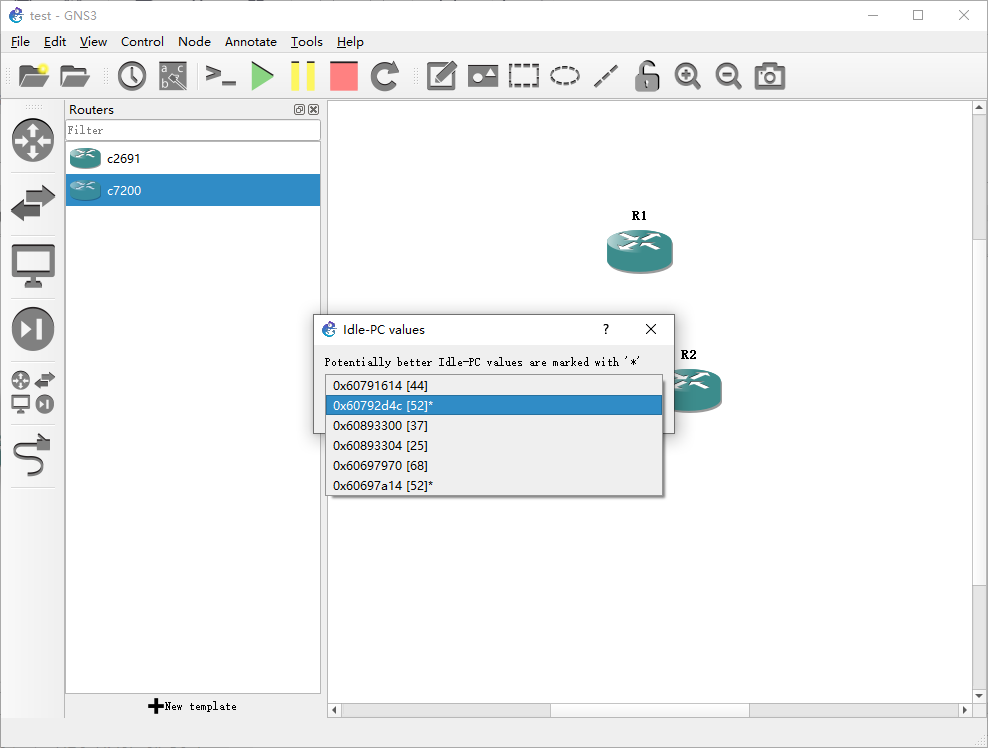

在下拉菜单中选择带 * 的值. 可能有多个带 * 的值，选择任意一个即可. 不同机器不同时间计算的 Idle-PC 值 不同.


选择带 * 的值后点击 OK，Idle-PC 值 就自动设置完成.

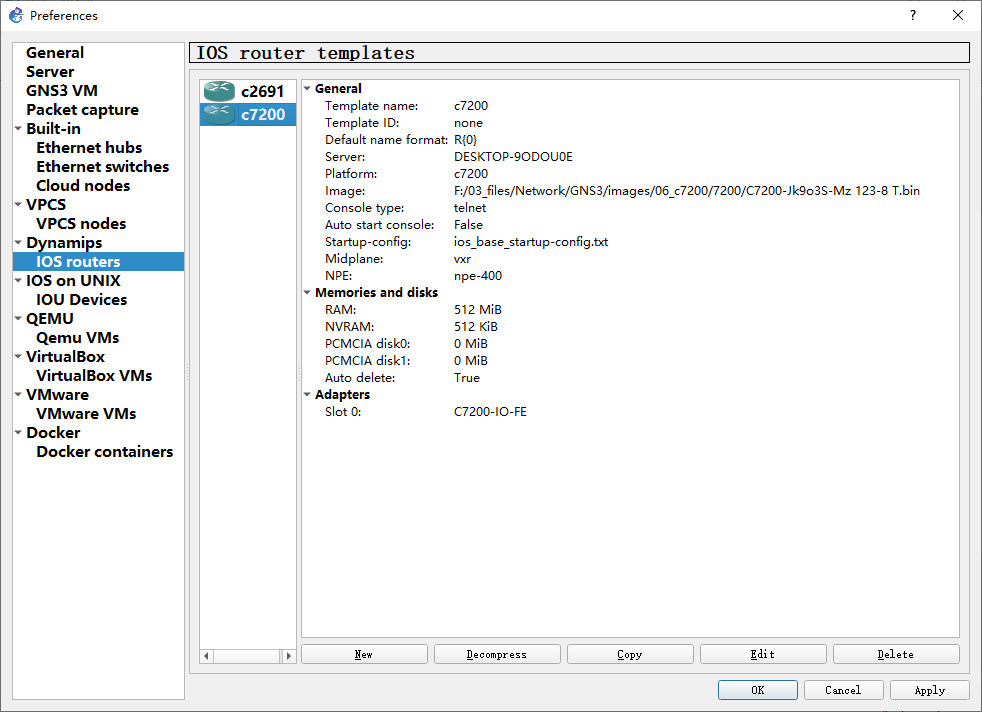

到 c7200 的 IOS 页面查看，可以发现 Idle-PC 值 已经自动填入进去了.
