Vrrp实验报告总结

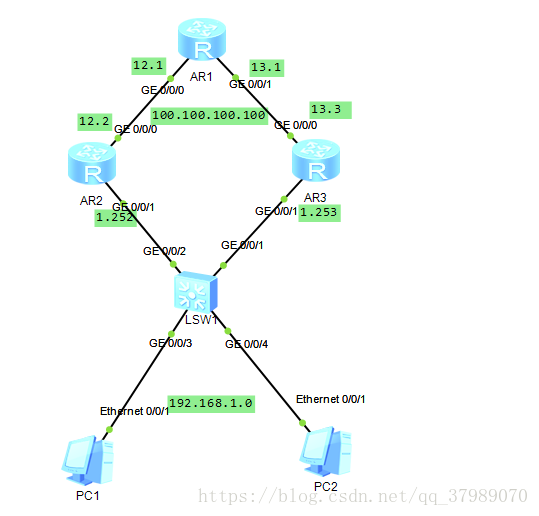

实验拓扑图：
- 实验需求：
1.全网用静态路由打通
2.R2与R3之间运行两个VRID，分别是1.100、1.200
3.有冗余性
二、实验目标：
1.熟悉静态路由的配置
2.了解vrrp的原理及配置
3.掌握vrrp的配置指令
三、实验步骤：
第一步：配置思路
1.配置ip
2.检测连通性
3. 配置路由
4.检测连通性
5.配置VRRP
6.测试
第二步：实验操作

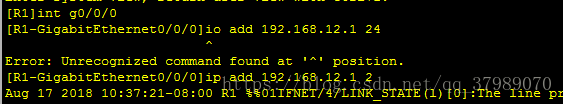

- 配置ip
R1:
R2:
R3:

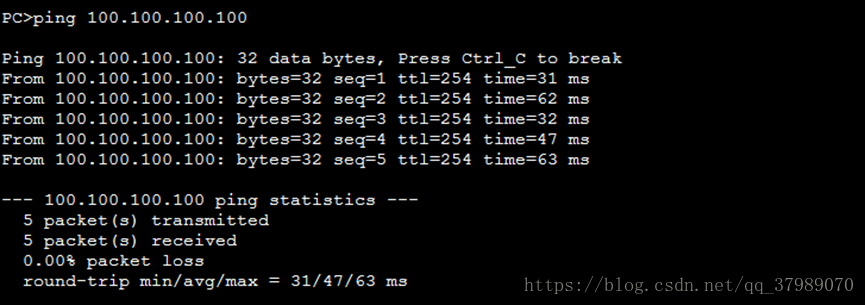

- 检测连通性

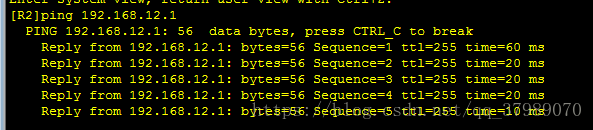

R2-àR1

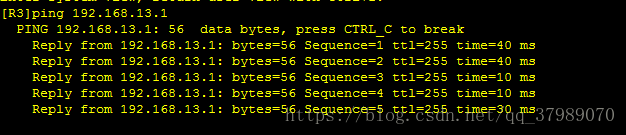

R3-àR1
……………
- 配置路由
R1:
R2:
R3:
- 检测连通性

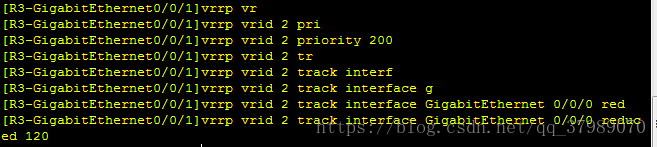

- 配置VRRP
R2:
R3:
- 测试

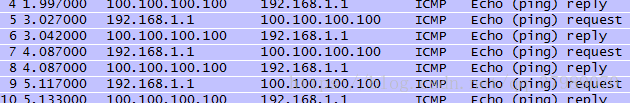

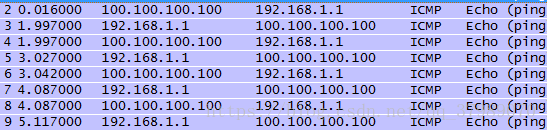

R2:G0/0/0抓包,和R3:G0/0/0抓包

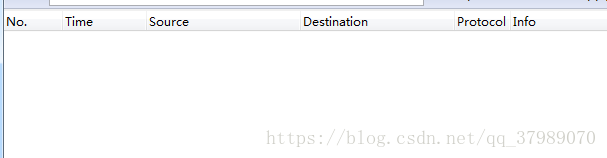

R2 G0/0/0端口shutdown，查看R3 G0/0/0的端口
ACL配置实验报告总结

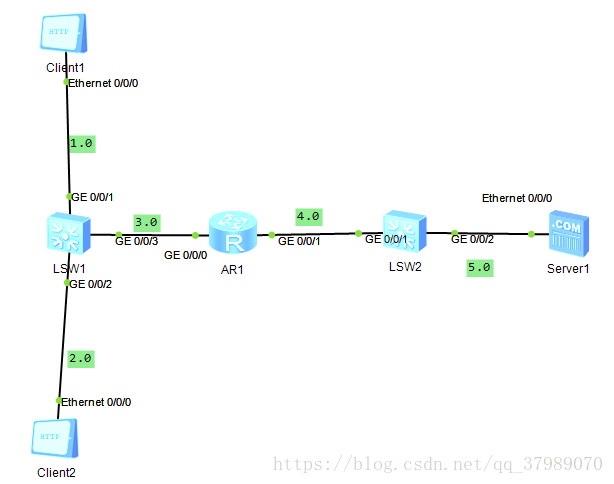

实验拓扑图：
- 实验需求：
1.PC1与PC2在不同网段
2.网关在交换机上
3.拒接PC1访问FTP服务器
二、实验目标：
1.了解ACL的工作原理
2.熟悉ACL的脚本指令
三、实验步骤：
第一步：配置思路
1. 配置IP
2. 测试连通性
3. 添加路由
4. 测试连通性
5. 写ACL
6. 实验测试加总结
第二步：实验操作
- 配置IP

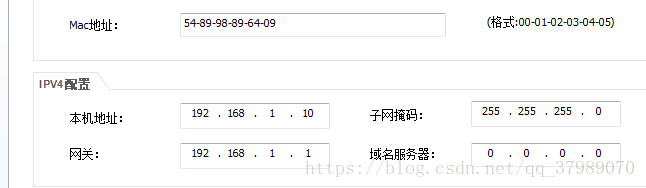

Client1
Client2
SW1:
[SW1]vlan batch 10 20 30
[SW1]INT VLAN 10
[SW1-Vlanif10]ip address 192.168.1.1 255.255.255.0
[SW1]INT G0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 10 [SW1]int Vlanif 20
[SW1-Vlanif20]ip address 192.168.2.1 255.255.255.0
[SW1-Vlanif20]q
[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 20 [SW1]int vlan 30
[SW1-Vlanif30]ip address 192.168.3.2 255.255.255.0
[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/3]port link-type access
[SW1-GigabitEthernet0/0/3]port defalt vlan 30
R1:
[R1]interface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1]ip address 192.168.4.1 255.255.255.0
[R1-GigabitEthernet0/0/1]q
[R1]interface GigabitEthernet0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.3.1 255.255.255.0
SW2:
[SW2]interface g0/0/1
[SW2-GigabitEthernet0/0/1]port link-type access
[SW2-GigabitEthernet0/0/1]port default vlan 10
[SW2]int vlan 10
[SW2-Vlanif10]ip address 192.168.4.2 255.255.255.0
[SW2-Vlanif10]q
[SW2]vlan 20
[SW2]int g0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default vlan 20

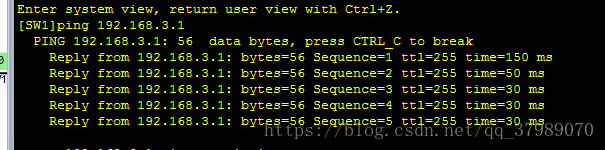

- 测试连通性
- 添加路由
SW1:
ip route-static 192.168.4.0 255.255.255.0 192.168.3.1
ip route-static 192.168.5.0 255.255.255.0 192.168.3.1
R1:
ip route-static 192.168.1.0 255.255.255.0 192.168.3.2
ip route-static 192.168.2.0 255.255.255.0 192.168.3.2
ip route-static 192.168.5.0 255.255.255.0 192.168.4.2
SW2:
ip route-static 192.168.1.0 255.255.255.0 192.168.4.1
ip route-static 192.168.2.0 255.255.255.0 192.168.4.1
ip route-static 192.168.3.0 255.255.255.0 192.168.4.1
- 测试连通性
- 写ACL
[R1-acl-adv-3000]rule deny tcp source 192.168.1.2 0.0.0.255
192.168.5.2 destination 192.168.5.2 0 destination-port eq ftp
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000
6.实验测试加总结
NAT的配置实验报告

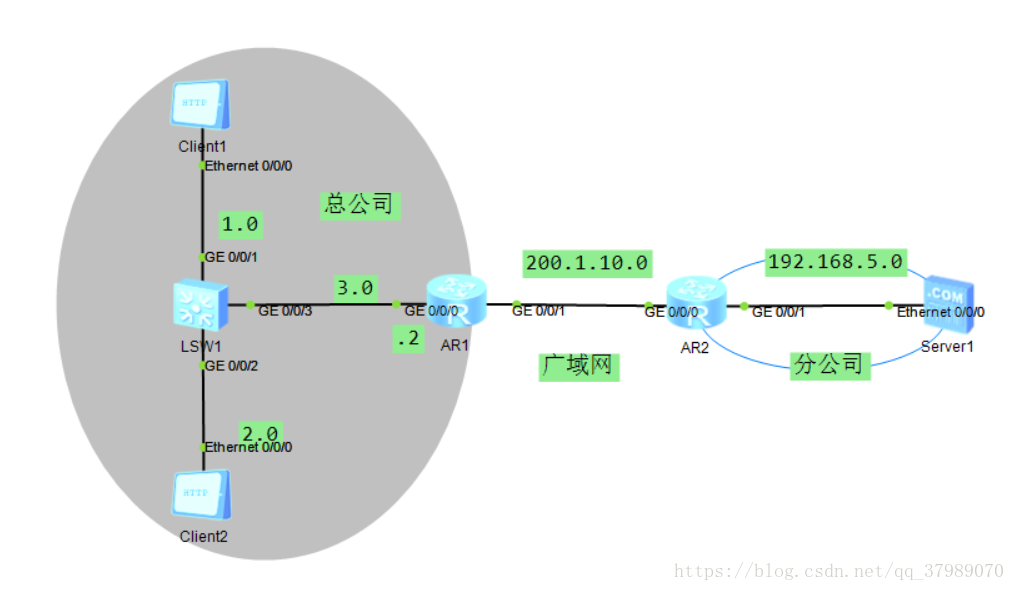

一、实验拓扑图：
二、实验需求：
1、PC1和PC2在不同网段
2、网关在交换机上
3、分公司有一台HTTP服务器需要通过nat-server，发布到公网上
4、PC1不能访问分公司服务
5、总结
三、实验目标：
1.熟悉NAT相关配置
2.了解ACL原理及作用
四、实验步骤：
第一步：配置思路
1．配置PC及各端口IP地址
2．在sw1上配置VLAN ，在VLAN中配置网关
3．配置静态路由
4．在R1上配置Easy IP
5．在R2上配置NAT-sever，将内网服务器发布到公网上
6．在R1上配置高级ACL，不允许PC1访问内网服务器HTTP服务
第二步：实际操作
- 配置IP地址

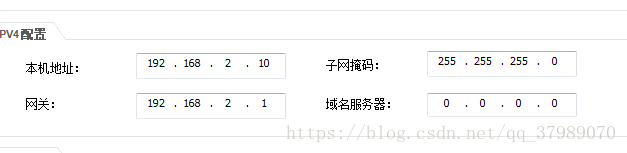

PC1：
PC2:

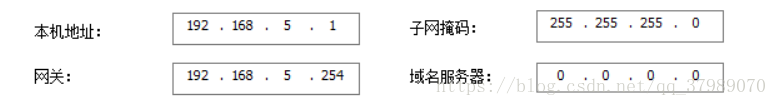

Server1：
- 配置路由器接口IP
Sw1:
Vlan batch 10 20 30
int g0/0/1
port link-type access
port default vlan 10
int g0/0/2
port link-type access
port default vlan 20
int g0/0/3
port link-type access
port default vlan 30
int vlan 10
ip address 192.168.1.254 24
int vlan 20
ip address 192.168.2.254 24
int vlan 30
ip address 192.168.3.1 24
ar1:
int g0/0/0
ip address 192.168.3.2 255.255.255.0
ar2:
int g0/0/0
ip address 200.1.10.2 255.255.255.0
int g0/0/1
ip address 192.168.5.254 255.255.255.0
- 配置静态路由
sw1:
ip route-static 0.0.0.0 0.0.0.0 192.168.3.2
ar1:
ip route-static 192.168.1.0 255.255.255.0 192.168.3.1
ip route-static 192.168.2.0 255.255.255.0 192.168.3.1
4.配置 easy IP
ar1：
acl 2000
rule 5 permit source 192.168.1.0 0.0.0.255
rule 10 permit source 192.168.2.0 0.0.0.255
rule 15 permit source 192.168.3.0 0.0.0.255
- 配置nat server
ar2:
int g0/0/0
nat server global 200.1.10.200 inside 192.168.5.1
- 配置高级acl
ar1:
acl 3000
rule deny tcp source 192.168.10.0 0.0.0.255 destination-port eq www
rule permit ip
Int g0/0/0
traffic-filter inbound acl 3000
第三步：测试并查看

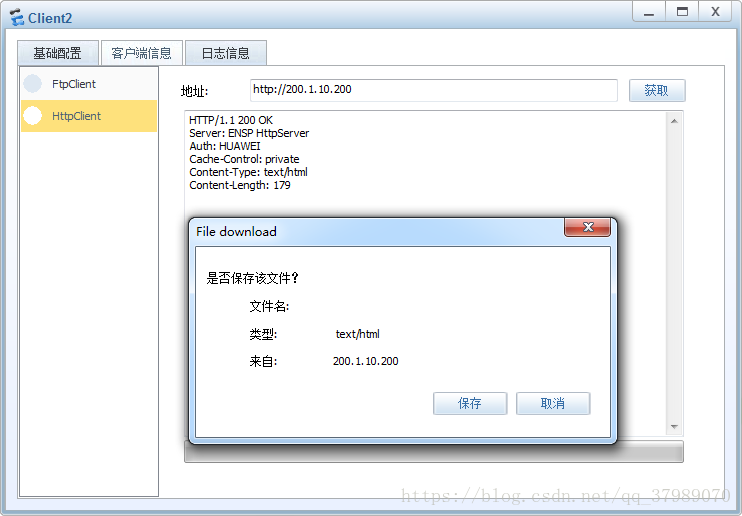

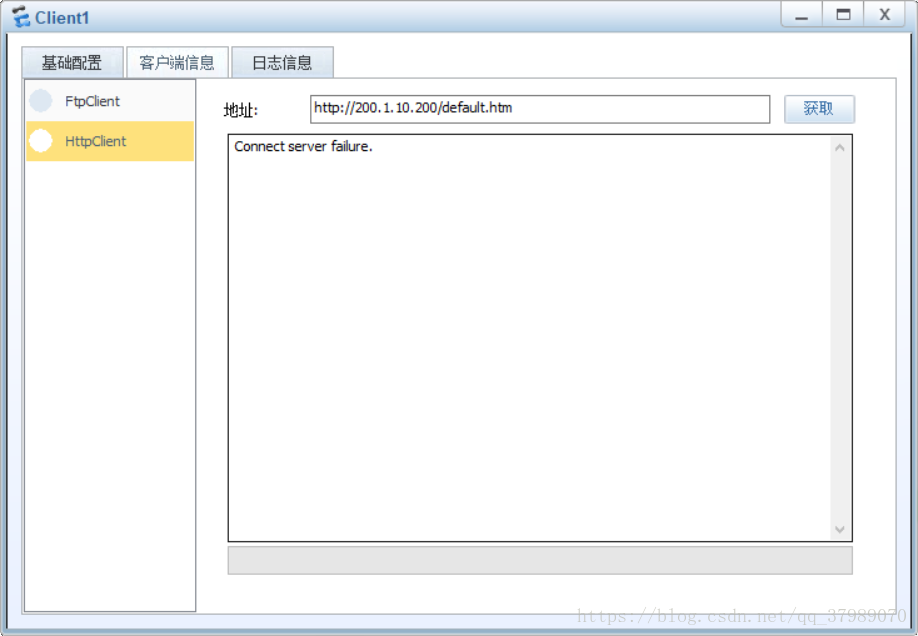

测试结果
思考：
- 哪种NAT转换允许服务器既能被内部访问又能被外部访问？
答：通过NAT内部服务器配置，将公网地址与一个私网服务器地址绑定，在地址转换后，外网主机便可以通过公有地址访问内网服务器。同时，内部用户可以通过服务器的私网地址访问内网服务器。
- NAPT有什么功能和特点？
答：NAPT是基于端口的转换，而不是基于IP地址的转换。NAPT允许多个内部地址映射到同一个公有地址的不同端口。
