ResNet在2015年被提出，在ImageNet比赛classification任务上获得第一名，因为它“简单与实用”并存，之后很多方法都建立在ResNet50或者ResNet101的基础上完成的，检测，分割，识别等领域都纷纷使用ResNet，Alpha zero也使用了ResNet，所以可见ResNet确实很好用。
下面我们从实用的角度去看看ResNet。

1.ResNet意义

     随着网络的加深，出现了训练集准确率下降的现象，我们可以确定这不是由于Overfit过拟合造成的(过拟合的情况训练集应该准确率很高)；所以作者针对这个问题提出了一种全新的网络，叫深度残差网络，它允许网络尽可能的加深，其中引入了全新的结构如图1；

                                                                            图1 Shortcut Connection

这里问大家一个问题
残差指的是什么？
    其中ResNet提出了两种mapping：一种是identity mapping（身份映射），指的就是图1中”弯弯的曲线”，另一种是residual mapping（残差映射），指的就是除了”弯弯的曲线“那部分，所以最后的输出是 y=F(x)+x。identity mapping顾名思义，就是指本身，也就是公式中的x，而residual mapping指的是“差”，也就是y?x，所以残差指的就是F(x)部分。
为什么ResNet可以解决“随着网络加深，准确率不下降”的问题？
除了实验证明外：

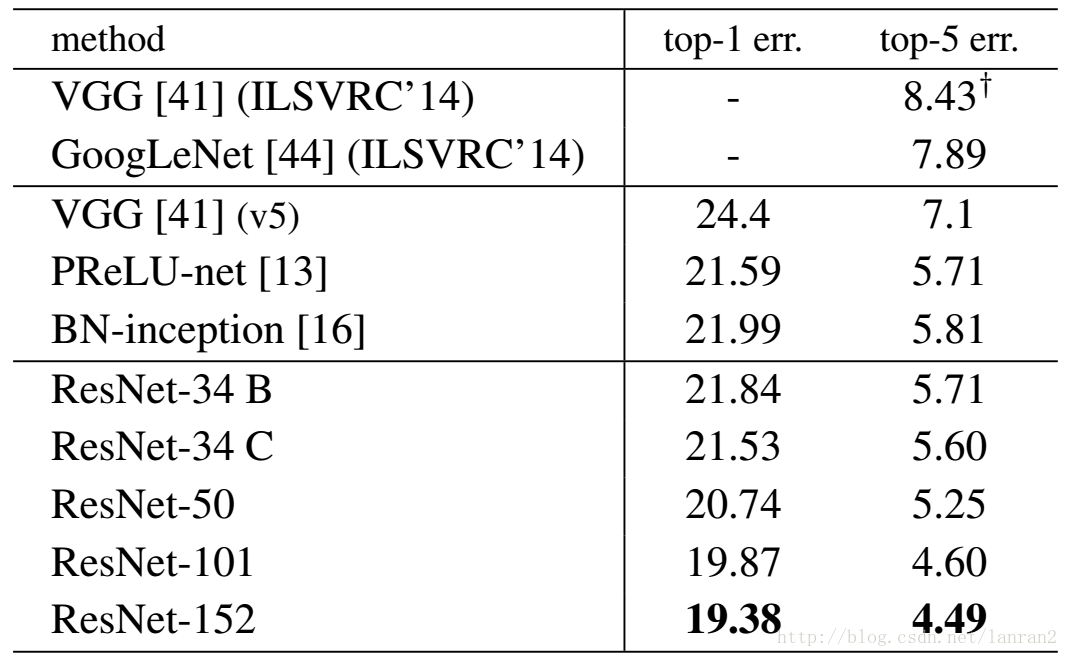

                                                             表1，Resnet在ImageNet上的结果

        理论上，对于“随着网络加深，准确率下降”的问题，Resnet提供了两种选择方式，也就是identity mapping和residual mapping，如果网络已经到达最优，继续加深网络，residual mapping将被push为0，只剩下identity mapping，这样理论上网络一直处于最优状态了，网络的性能也就不会随着深度增加而降低了。

2.ResNet结构

        它使用了一种连接方式叫做“shortcut connection”，顾名思义，shortcut就是“抄近道”的意思，看图1我们就能大致理解。这是文章里面的图，我们可以看到一个“弯弯的弧线“这个就是所谓的”shortcut connection“，也是文中提到identity mapping，这张图也诠释了ResNet的真谛，当然大家可以放心，真正在使用的ResNet模块并不是这么单一，文章中就提出了两种方式：

                                           图2 两种ResNet设计

        这两种结构分别针对ResNet34（左图）和ResNet50/101/152（右图），一般称整个结构为一个”building block“（构件）。其中右图又称为”bottleneck design”（瓶颈设计），目的一目了然，就是为了降低参数的数目，第一个1x1的卷积把256维channel降到64维，然后在最后通过1x1卷积恢复，整体上用的参数数目：1x1x256x64 + 3x3x64x64 + 1x1x64x256 = 69632，而不使用bottleneck的话就是两个3x3x256的卷积，参数数目: 3x3x256x256x2 = 1179648，差了16.94倍。
        对于常规ResNet，可以用于34层或者更少的网络中，对于Bottleneck Design的ResNet通常用于更深的如101这样的网络中，目的是减少计算和参数量（实用目的）。

问大家一个问题：
        如图1所示，如果F(x)和x的channel个数不同怎么办，因为F(x)和x是按照channel维度相加的，channel不同怎么相加呢？
针对channel个数是否相同，要分成两种情况考虑，如下图：


                                                            图3 两种Shortcut Connection方式
如图3所示，我们可以清楚的”实线“和”虚线“两种连接方式：

• 实线的的Connection部分(”第一个粉色矩形和第三个粉色矩形“)都是执行3x3x64的卷积，他们的channel个数一致，所以采用计算方式：

                              y=F(x)+x

• 虚线的的Connection部分(”第一个绿色矩形和第三个绿色矩形“)分别是3x3x64和3x3x128的卷积操作，他们的channel个数不同(64和128)，所以采用计算方式：

                             y=F(x)+Wx

其中W是卷积操作，用来调整x的channel维度的；

下面我们看看两个实例：

                                   图4 两种Shortcut Connection方式实例（左图channel一致，右图channel不一样）

3.ResNet50和ResNet101

这里把ResNet50和ResNet101特别提出，主要因为它们的出镜率很高，所以需要做特别的说明。给出了它们具体的结构：

                                                                           表2，Resnet不同的结构
首先我们看一下表2，上面一共提出了5中深度的ResNet，分别是18，34，50，101和152，首先看表2最左侧，我们发现所有的网络都分成5部分，分别是：conv1，conv2_x，conv3_x，conv4_x，conv5_x，之后的其他论文也会专门用这个称呼指代ResNet50或者101的每部分。
拿101-layer那列，我们先看看101-layer是不是真的是101层网络，首先有个输入7x7x64的卷积，然后经过3 + 4 + 23 + 3 = 33个building block，每个block为3层，所以有33 x 3 = 99层，最后有个fc层(用于分类)，所以1 + 99 + 1 = 101层，确实有101层网络；
注：101层网络仅仅指卷积或者全连接层，而激活层或者Pooling层并没有计算在内；
这里我们关注50-layer和101-layer这两列，可以发现，它们唯一的不同在于conv4_x，ResNet50有6个block，而ResNet101有23个block，查了17个block，也就是17 x 3 = 51层。

4.基于ResNet101的Faster RCNN

文章中把ResNet101应用在Faster RCNN上取得了更好的结果，结果如下：

                                          表3，Resnet101 Faster RCNN在Pascal VOC07/12 以及COCO上的结果
这里有个问题：
Faster RCNN中RPN和Fast RCNN的共享特征图用的是conv5_x的输出么？
针对这个问题我们看看实际的基于ResNet101的Faster RCNN的结构图：

                                                                          图5 基于ResNet101的Faster RCNN
图5展示了整个Faster RCNN的架构，其中蓝色的部分为ResNet101，可以发现conv4_x的最后的输出为RPN和RoI Pooling共享的部分，而conv5_x(共9层网络)都作用于RoI Pooling之后的一堆特征图(14 x 14 x 1024)，特征图的大小维度也刚好符合原本的ResNet101中conv5_x的输入；
最后大家一定要记得最后要接一个average pooling，得到2048维特征，分别用于分类和框回归。
