上个试验中，我们创建了简单的工程编程了FPGA并且通过现实的开关测试了代码。这样的测试在实验一这样的简单的工程是足够了，但实际的工程中都是比较复杂的，这使手动的测试很难满足工程需求，这就需要仿真来验证工程。
这里举一个最简单的仿真。
Test Bench
仿真所设计的工程需要人为控制输入以验证输出的正确性。理想的的测试是创建输入激励信号并且验证输出的正确性。实际工程中，当测试进行过程中，需要打印出系统信息。如果测试失败需打印错误信息，不论测试通过还是失败都应打印出系统信息。
在Project Manager窗口中点击Add Source。创建仿真文件，命名为bench.v点击Finish。在新弹出的窗口中编辑命名bench。不用给出任何端口（ports）。点击OK。
Test Bench Contents
test bench的编写不需要任何输入输出端口。所有的仿真行为都发生在这个test bench中。另外就是test bench文件顶端的timescale。
`timescale 1ns/1ns
其中分子是告诉仿真器，延时单位是纳秒；分母是告诉仿真器需要多少的时间精度。通常可以设置精度和分子相同。
声明信号，FPGA的输出需要在test bench中的连接为wire型。FPGA的输入信号可以是wire或者是reg型。首先声明时钟输入。
reg clk = 1;
接着创建100MHz时钟信号：
always #5 clk = ~clk;
由于timesacle的声明，这里 5的单位就是纳秒，5ns CLK信号翻转一次。即CLK周期为10ns，频率为100MHz。
例化FPGA设计
声明开关输入信号为reg型，输出LED信号为reg。
reg [7:0] switch;
wire [7:0] led;
Verilog 的一个重要特点是一个module可以例化其他的module。
top top (.clk(clk),.switch(switch),.led(led));
开关输入信号
通常较好的方法是使用一些随机类型。Verilog有内部函数为$random。这里设置每个时钟下的开关输入为随机值：
always @(posedge clk) switch = $random;
仿真结束语句
如上语句表示仿真将会永远执行下去。所以添加代码使仿真在运行一段时间后结束。内部函数$finish将会使仿真执行完成。这里使用initial等待固定时间后调用$finish函数如下:
initial #10000 $finish;
上述代码只是等待一段时间就终止仿真。不可避免的会多余或者少于时钟周期。因此，这里选择Verilog中repeat模块，实际上是时钟计数。这里设置仿真时间为1000个周期。
initialbeginrepeat (1000) @(posedge clk);$finish;end
运行仿真

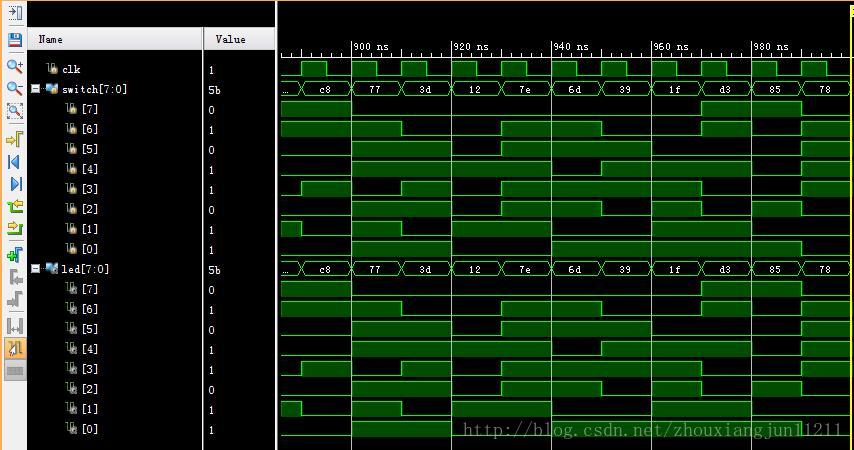

在Flow Navigator窗口下点击Run Simulation。选择Run Behavioral Simulation。出现仿真波形窗口，类似于逻辑分析仪。
`timescale 1ns/1ns
module bench;reg clk = 1;always #5 clk = ~clk;reg [7:0] switch;wire [7:0] led;top top(.clk(clk), .switch(switch), .led(led));always @(posedge clk) switch = $random;initialbeginrepeat (1000) @(posedge clk);$finish;end
endmodule
