Extjs YUI Charts 兑现原理分析

热度：828   发布时间：2012-10-31 14:37:31.0
Extjs YUI Charts 实现原理分析
首先说一下 YUI Extjs Astra三者的Charts的关系：
Extjs原名YUI-Extjs，最初Extjs是对YUI的封装
Extjs 3.0新增的Charts功能实际上是对YUI Charts的封装
YUI Charts是对Astra Charts的封装
Astra Charts是Astra Flash Components的组件之一
Astra Flash Components是YAHOO提供的flash/flex组件库
Extjs和YUI两者实现CHARTS的示例代码：
//yui LineChart 核心代码
var mychart = new YAHOO.widget.LineChart( "chart", myDataSource,
{
series: seriesDef,
xField: "month",
yAxis: currencyAxis,
dataTipFunction: YAHOO.example.getDataTipText,
//only needed for flash player express install
expressInstall: "assets/expressinstall.swf"
});


//extjs LineChart 核心代码
new Ext.Panel({
        title: 'ExtJS.com Visits Trend',
        renderTo: 'container',
        width:500,
        height:300,
        layout:'fit',
        items: {
            xtype: 'linechart',
            store: store,
            xField: 'name',
            yField: 'visits',
listeners: {
itemclick: function(o){
var rec = store.getAt(o.index);
Ext.example.msg('Item Selected', 'You chose {0}.', rec.get('name'));
}
}
        }
    });

具体实现代码大家请参考官方网站：
http://extjs.com/deploy/dev/examples/chart/charts.html
http://developer.yahoo.com/yui/charts/
由于Extjs的charts功能只是对YUI charts的封装所以我这里只是介绍一下YUI Charts的实现原理。
首先看一下YUI Charts主要类结构

YAHOO.widget.Chart是所有Chart的基类，其中饼图YAHOO.widget.PieChart是直接继承YAHOO.widget.Chart；而其他柱状图、连线图等其他图形是继承 YAHOO.widget.CartesianChart。而YAHOO.widget.Chart的父类YAHOO.widget.FlashAdapter是实现Chart功能最重要的类，就像它的名字显示的含义一样这个类是js和flash交互的适配器。
下面再看一下为了支持YUI实现Charts功能YUI在Astra Charts上进行的封装

右边2个类是Astra Charts原有的类
YUIAdapter和Charts是为了YUI实现Chart相关功能对Astra Charts进行的封装
Sprite 是不需要时间轴的对象的相应基类。
下面看一下YAHOO.widget.LineChart的初始化过程，也就是执行上面第一段代码时的时序图
上图中的XXXChart代表YAHOO.widget.LineChart的一些父类，这里为了画图时简单一点。
new YAHOO.widget.LineChart( …)构造Chart对象，实质上是调用父类的构造函数，最终调用FlashAdapter的构造函数。FlashAdapter的私有方法_embedSWF中创建了一个SWFObject对象
	/**
	 * Embeds the SWF in the page and associates it with this instance.
	 *
	 * @method _embedSWF
	 * @private
	 */
	_embedSWF: function(swfURL, containerID, swfID, version, backgroundColor, expressInstall, wmode)
	{
		//standard SWFObject embed
		var swfObj = new YAHOO.deconcept.SWFObject(swfURL, swfID, "100%", "100%", version, backgroundColor);

		if(expressInstall)
		{
			swfObj.useExpressInstall(expressInstall);
		}

		//make sure we can communicate with ExternalInterface
		swfObj.addParam("allowScriptAccess", "always");

		if(wmode)
		{
			swfObj.addParam("wmode", wmode);
		}

		//again, a useful ExternalInterface trick
		swfObj.addVariable("allowedDomain", document.location.hostname);

		//tell the SWF which HTML element it is in
		swfObj.addVariable("elementID", swfID);

		// set the name of the function to call when the swf has an event
		swfObj.addVariable("eventHandler", "YAHOO.widget.FlashAdapter.eventHandler");

		var container = YAHOO.util.Dom.get(containerID);
		var result = swfObj.write(container);
		if(result)
		{
			this._swf = YAHOO.util.Dom.get(swfID);
			//if successful, let's add an owner property to the SWF reference
			//this will allow the event handler to communicate with a YAHOO.widget.FlashAdapter
			this._swf.owner = this;
		}
		else
		{
			YAHOO.log("Unable to load SWF " + swfURL);
		}
	},

上面的代码注释大家应该基本可以看明白是怎么回事，我再稍微做一下解释。
SWFObject是一种易用的、符合标准的在网页中嵌入flash对象的方法 ，能够自动检测PC、Mac机器上各种主流浏览器对Flash插件的支持情况。
SWFObject属于另一个开源项目：http://code.google.com/p/swfobject/
swfObj.addParam(“allowScriptAccess”, “always”);//allowscriptaccess=always 允许随时执行脚本操作  使 Flash 应用程序可与其所在的 HTML 页通信
swfObj.addVariable(“allowedDomain”, document.location.hostname);//actionscript与JS的交互不允许跨域
swfObj.addVariable(“eventHandler”, “YAHOO.widget.FlashAdapter.eventHandler”);//指定js提供给actionscript的事件回调函数
swfObj.write(container);//在container这个DOM内插入SWF对象代码
this._swf//就是对SWF对象的引用
this._swf.owner = this;//这里的this代表的就是执行new YAHOO.widget.LineChart( …)后生成的对象

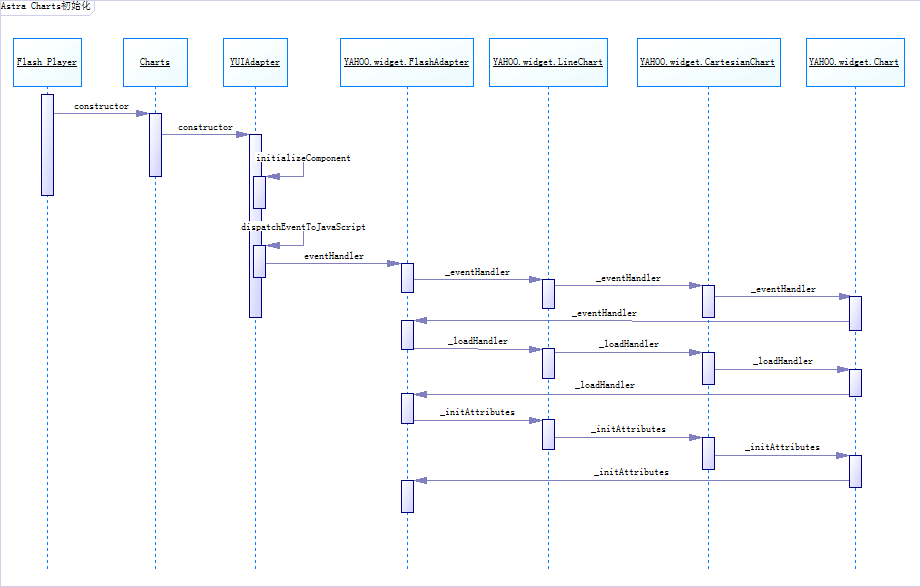

在执行完上面时序图的初始化之后，swf对象就被嵌入了HTML中，后续就要执行FLASH的初始化工作。请看下面的时序图

如上图显示FLASH PLAYER先去调用了Charts的构造函数，但是Charts的构造函数是空的所以实际上最初只是调用了YUIAdapter的构造函数，下面是YUIAdapter的一些核心代码，其他关于charts.swf的代码请看附件charts.rar
        public function YUIAdapter()
        {
            var swfReady:Object;
            if (this.stage)
            {
                this.stage.addEventListener(Event.RESIZE, stageResizeHandler);
                this.stage.scaleMode = StageScaleMode.NO_SCALE;
                this.stage.align = StageAlign.TOP_LEFT;
            }// end if
            try
            {
                ExternalInterface.marshallExceptions = true;
            }// end try
            catch (error:Error)
            {
            }// end catch
            this._errorText = new TextField();
            this._errorText.defaultTextFormat = new TextFormat("_sans", 10, 16711680);
            this._errorText.wordWrap = true;
            this._errorText.autoSize = TextFieldAutoSize.LEFT;
            this._errorText.selectable = false;
            this._errorText.mouseEnabled = false;
            this.addChild(this._errorText);
            this.addEventListener(Event.ADDED, addedHandler);
            if (ExternalInterface.available)
            {
                this.initializeComponent();
                swfReady;
                this.dispatchEventToJavaScript(swfReady);
            }
            else
            {
                throw new IOError("Flash YUIComponent cannot communicate with JavaScript content.");
            }// end else if
            return;
        }// end function

        public function getAltText() : String
        {
            return this._altText;
        }// end function

        protected function refreshComponentSize() : void
        {
            if (this.component)
            {
                var _loc_1:int;
                this.component.y = 0;
                this.component.x = _loc_1;
                this.component.width = this.stage.stageWidth;
                this.component.height = this.stage.stageHeight;
            }// end if
            return;
        }// end function

        protected function showFatalError(param1:Object) : void
        {
            if (!param1)
            {
                param1 = "";
            }// end if
            if (this._errorText)
            {
                this._errorText.appendText(param1.toString());
                this._errorText.scrollV = this._errorText.maxScrollV;
                this._errorText.mouseEnabled = true;
                this._errorText.selectable = true;
            }// end if
            return;
        }// end function

        protected function addedHandler(param1:Event) : void
        {
            this.setChildIndex(this._errorText, this.numChildren--);
            return;
        }// end function

        protected function log(param1:Object, param2:String = null) : void
        {
            if (param1 == null)
            {
                param1 = "";
            }// end if
            this.dispatchEventToJavaScript({type:"log", message:param1.toString(), category:param2});
            return;
        }// end function

        protected function initializeComponent() : void
        {
            this.elementID = this.loaderInfo.parameters.elementID;
            this.javaScriptEventHandler = this.loaderInfo.parameters.eventHandler;
            var allowedDomain:* = this.loaderInfo.parameters.allowedDomain;
            if (allowedDomain)
            {
                Security.allowDomain(allowedDomain);
                this.log("allowing: " + allowedDomain);
            }// end if
            try
            {
                ExternalInterface.addCallback("getAltText", getAltText);
                ExternalInterface.addCallback("setAltText", setAltText);
            }// end try
            catch (error:SecurityError)
            {
            }// end catch
            return;
        }// end function

        protected function dispatchEventToJavaScript(param1:Object) : void
        {
            var event:* = param1;
            try
            {
                if (ExternalInterface.available)
                {
                    ExternalInterface.call(this.javaScriptEventHandler, this.elementID, event);
                }// end if
            }// end try
            catch (error:Error)
            {
                if (error is SecurityError)
                {
                    this.showFatalError("Warning: Cannot establish communication between YUI Charts and JavaScript. YUI Charts must be served from HTTP and cannot be viewed locally with file:/// protocol unless location is trusted by Flash Player.\n\nFor more information see:\nhttp://www.adobe.com/products/flashplayer/articles/localcontent/\n\n");
                }// end if
            }// end catch
            return;
        }// end function

请看一下上面代码的部分解释
ExternalInterface.marshallExceptions = true;//指示外部接口是否应该尝试将 ActionScript 异常传递到当前浏览器并将 JavaScript 异常传递到 Flash Player。
ExternalInterface.available//指示此播放器是否位于提供外部接口的容器中。
this.javaScriptEventHandler = this.loaderInfo.parameters.eventHandler;//从参数中得到JS提供给Actionscript的事件回调函数
ExternalInterface.addCallback(“getAltText”, getAltText);//将 ActionScript 方法注册为可从容器调用。
ExternalInterface.call(this.javaScriptEventHandler, this.elementID, event);//调用由 Flash Player 容器公开的函数，不传递参数或传递多个参数。

YAHOO.widget.FlashAdapter.eventHandler()这个方法类似于静态方法，将请求分发给LineChart的对象去执行_eventHandler方法。后面代码执行顺序请大家按上面的时序图去分析。
下面是Javascript和Actionscript通信的一些基础知识：
<param?name="allowScriptAccess"?value="always"/>
<embed ... allowscriptaccess="always" type="application/x-shockwave-flash"/>
value参数说明：
always 允许随时执行脚本操作。
never 禁止所有脚本执行操作。
samedomain 只有在 Flash 应用程序来自与 HTML 页相同的域时才允许执行脚本操作。
ExternalInterface.marshallExceptions:指示外部接口是否应该尝试将 ActionScript 异常传递到当前浏览器并将 JavaScript 异常传递到 Flash Player。必须显式将此属性设置为 true，以便在 ActionScript 中捕获 JavaScript 异常以及在 JavaScript 中捕获 ActionScript 异常。
ExternalInterface.available:指示此播放器是否位于提供外部接口的容器中。如果外部接口可用，则此属性为 true；否则，为 false。
ExternalInterface
public static function addCallback(functionName:String, closure:Function):void functionName:String ― 容器可用于调用函数的名称。 closure:Function ― 要调用的 closure 函数。 将 ActionScript 方法注册为可从容器调用。成功调用 addCallBack() 后，容器中的 JavaScript 或 ActiveX 代码可以调用在 Flash Player 中注册的函数。
public static function call(functionName:String, ... arguments): 调用由 Flash Player 容器公开的函数，不传递参数或传递多个参数。如果该函数不可用，调用将返回 null；否则，它返回由该函数提供的值。不允许在 Opera 或 Netscape 浏览器中使用递归；在这些浏览器上，递归调用将生成 null 响应。（Internet Explorer 和 Firefox 浏览器上支持递归。）
参考文档：
ExternalInterface ：http://livedocs.adobe.com/flex/3_cn/langref/flash/external/ExternalInterface.html
SWFObject：http://code.google.com/p/swfobject/
http://farthinker.cn/2007/12/27/swfobject-2_0-doc-translation/
再申明一下小弟对Actionscript编程没有任何经验，上面的分析都是凭我以往的开发经验做的分析，请各位老大拍砖指正我分析的错误。
1 楼 atian25 2009-08-24
好帖,yahoo这个东西似乎不开源?
感觉YUI charts的那个doc也言之不详...也没找到更深入的东西
2 楼 mengzhe1208 2009-08-24
ddddd
3 楼 SeanHe 2009-08-24
atian25 写道
好帖,yahoo这个东西似乎不开源?
感觉YUI charts的那个doc也言之不详...也没找到更深入的东西

Extjs 3.0新增的Charts功能实际上是对YUI Charts的封装
YUI Charts是对Astra Charts的封装
老大，上面这两句话其实我也是看了你的帖子才知道的。
关于Charts的资料确实很少，我找到唯一的资料就是老大您的帖子。上面的内容我自己研究了好几天才了解来了个大概
