教程截图：
OpenGL ES?是可以在iphone上实现2D和3D图形编程的低级API。
如果你之前接触过?cocos2d，sparrow，corona，unity?这些框架，你会发现其实它们都是基于OpenGL上创建的。
多数程序员选择使用这些框架，而不是直接调用OpenGL，因为OpenGL实在是太难用了。
而这篇教程，就是为了让大家更好地入门而写的。?
在这个系列的文章中，你可以通过一些实用又容易上手的实验，创建类似hello world的APP。例如显示一些简单的立体图形。
流程大致如下：
·创建一个简单的OpenGL app
·编译并运行?vertex & fragment shaders
·通过vertex buffer，在屏幕上渲染一个简单矩形
·使用投影和?model-view?变形。
·渲染一个可以?depth testing的3D对象。
说明：
我并非OpenGL的专家，这些完全是通过自学得来的。如果大家发现哪些不对的地方，欢迎指出。
OpenGL ES1.0?和?OpenGL ES2.0
第一件你需要搞清楚的事，是OpenGL ES 1.0?和?2.0的区别。
他们有多不一样？我只能说他们很不一样。
OpenGL ES1.0：
针对固定管线硬件(fixed pipeline)，通过它内建的functions来设置诸如灯光、，vertexes（图形的顶点数），颜色、camera等等的东西。
OpenGL ES2.0：
针对可编程管线硬件(programmable pipeline)，基于这个设计可以让内建函数见鬼去吧，但同时，你得自己动手编写任何功能。
“TMD”，你可能会这么想。这样子我还可能想用2.0么？
但2.0确实能做一些很cool而1.0不能做的事情，譬如：toon shader（贴材质）.
利用opengles2.0，甚至还能创建下面的这种很酷的灯光和阴影效果：
OpenGL ES2.0只能够在iphone 3GS+、iPod Touch 3G+?和所有版本的ipad上运行。庆幸现在大多数用户都在这个范围。
开始吧
尽管Xcode自带了OpenGL ES的项目模板，但这个模板自行创建了大量的代码，这样会让初学者感到迷惘。
因此我们通过自行编写的方式来进行，通过一步一步编写，你能更清楚它的工作机制。
启动Xcode，新建项目-选择Window-based Application,?让我们从零开始。
点击下一步，把这个项目命名为HelloOpenGL，点击下一步，选择存放目录，点击“创建”。

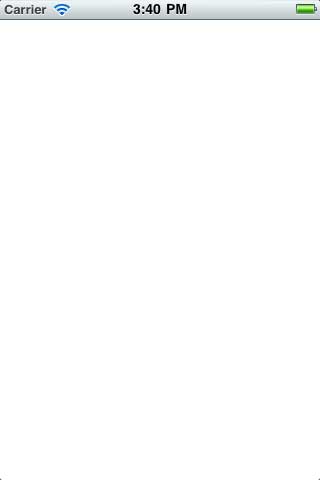

CMD+R，build and run。你会看到一个空白的屏幕。
如你所见的，Window-based?模板创建了一个没有view、没有view controller或者其它东西的项目。它只包含了一个必须的UIWindow。
File/New File,新建文件：选择iOS\Cocoa Touch\Objective-c Class,?点击下一步。
选择subclass UIView，点击下一步，命名为?OpenGLView.m.,?点击保存。
接下来，你要在这个OpenGLView.m?文件下加入很多代码。
1）??添加必须的framework?（框架）
加入：OpenGLES.frameworks?和?QuartzCore.framework
在项目的Groups&Files?目录下，选择target?“HelloOpenGL”，展开Link Binary with Libraries部分。这里是项目用到的框架。
“+”添加，选择OpenGLES.framework,?重复一次把QuartzCore.framework也添加进来。
2）修改OpenGLView.h
如下：引入OpenGL的Header，创建一些后面会用到的实例变量。
#import <UIKit/UIKit.h>#import <QuartzCore/QuartzCore.h>#include <OpenGLES/ES2/gl.h>#include <OpenGLES/ES2/glext.h> @interface OpenGLView : UIView { CAEAGLLayer* _eaglLayer; EAGLContext* _context; GLuint _colorRenderBuffer;} @end
3）设置layer class?为?CAEAGLLayer
+ (Class)layerClass { return [CAEAGLLayer class];}
想要显示OpenGL的内容，你需要把它缺省的layer设置为一个特殊的layer。（CAEAGLLayer）。这里通过直接复写layerClass的方法。
4)?设置layer为不透明（Opaque）
?
- (void)setupLayer { _eaglLayer = (CAEAGLLayer*) self.layer; _eaglLayer.opaque = YES;}
?
因为缺省的话，CALayer是透明的。而透明的层对性能负荷很大，特别是OpenGL的层。
（如果可能，尽量都把层设置为不透明。另一个比较明显的例子是自定义tableview cell）
5）创建OpenGL context
- (void)setupContext { EAGLRenderingAPI api = kEAGLRenderingAPIOpenGLES2; _context = [[EAGLContext alloc] initWithAPI:api]; if (!_context) { NSLog(@"Failed to initialize OpenGLES 2.0 context"); exit(1); } if (![EAGLContext setCurrentContext:_context]) { NSLog(@"Failed to set current OpenGL context"); exit(1); }}
无论你要OpenGL帮你实现什么，总需要这个?EAGLContext。
EAGLContext管理所有通过OpenGL进行draw的信息。这个与Core Graphics context类似。
当你创建一个context，你要声明你要用哪个version的API。这里，我们选择OpenGL ES 2.0.
（容错处理，如果创建失败了，我们的程序会退出）
6）创建render buffer?（渲染缓冲区）
- (void)setupRenderBuffer { glGenRenderbuffers(1, &_colorRenderBuffer); glBindRenderbuffer(GL_RENDERBUFFER, _colorRenderBuffer); [_context renderbufferStorage:GL_RENDERBUFFER fromDrawable:_eaglLayer]; }
Render buffer?是OpenGL的一个对象，用于存放渲染过的图像。
有时候你会发现render buffer会作为一个color buffer被引用，因为本质上它就是存放用于显示的颜色。
创建render buffer的三步：
1.?????调用glGenRenderbuffers来创建一个新的render buffer object。这里返回一个唯一的integer来标记render buffer（这里把这个唯一值赋值到_colorRenderBuffer）。有时候你会发现这个唯一值被用来作为程序内的一个OpenGL?的名称。（反正它唯一嘛）
2.?????调用glBindRenderbuffer?，告诉这个OpenGL：我在后面引用GL_RENDERBUFFER的地方，其实是想用_colorRenderBuffer。其实就是告诉OpenGL，我们定义的buffer对象是属于哪一种OpenGL对象
3.?????最后，为render buffer分配空间。renderbufferStorage
7）创建一个?frame buffer?（帧缓冲区）
- (void)setupFrameBuffer { GLuint framebuffer; glGenFramebuffers(1, &framebuffer); glBindFramebuffer(GL_FRAMEBUFFER, framebuffer); glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_RENDERBUFFER, _colorRenderBuffer); }
Frame buffer也是OpenGL的对象，它包含了前面提到的render buffer，以及其它后面会讲到的诸如：depth buffer、stencil buffer?和?accumulation buffer。
前两步创建frame buffer的动作跟创建render buffer的动作很类似。（反正也是用一个glBind什么的）
而最后一步??glFramebufferRenderbuffer?这个才有点新意。它让你把前面创建的buffer render依附在frame buffer的GL_COLOR_ATTACHMENT0位置上。
8）清理屏幕
?
- (void)render { glClearColor(0, 104.0/255.0, 55.0/255.0, 1.0); glClear(GL_COLOR_BUFFER_BIT); [_context presentRenderbuffer:GL_RENDERBUFFER];}
为了尽快在屏幕上显示一些什么，在我们和那些?vertexes、shaders打交道之前，把屏幕清理一下，显示另一个颜色吧。（RGB 0, 104, 55，绿色吧）
这里每个RGB色的范围是0~1，所以每个要除一下255.
下面解析一下每一步动作：
1.??????调用glClearColor?，设置一个RGB颜色和透明度，接下来会用这个颜色涂满全屏。
2.??????调用glClear来进行这个“填色”的动作（大概就是photoshop那个油桶嘛）。还记得前面说过有很多buffer的话，这里我们要用到GL_COLOR_BUFFER_BIT来声明要清理哪一个缓冲区。
3.??????调用OpenGL context的presentRenderbuffer方法，把缓冲区（render buffer和color buffer）的颜色呈现到UIView上。
9）把前面的动作串起来修改一下OpenGLView.m
// Replace initWithFrame with this- (id)initWithFrame:(CGRect)frame{ self = [super initWithFrame:frame]; if (self) { [self setupLayer]; [self setupContext]; [self setupRenderBuffer]; [self setupFrameBuffer]; [self render]; } return self;} // Replace dealloc method with this- (void)dealloc{ [_context release]; _context = nil; [super dealloc];}
10）把App Delegate和OpenGLView?连接起来
在HelloOpenGLAppDelegate.h?中修改一下:
// At top of file#import "OpenGLView.h" // Inside @interfaceOpenGLView* _glView; // After @interface@property (nonatomic, retain) IBOutlet OpenGLView *glView;
接下来修改.m文件：
// At top of file@synthesize glView=_glView; // At top of application:didFinishLaunchingWithOptionsCGRect screenBounds = [[UIScreen mainScreen] bounds]; self.glView = [[[OpenGLView alloc] initWithFrame:screenBounds] autorelease];[self.window addSubview:_glView]; // In dealloc[_glView release];

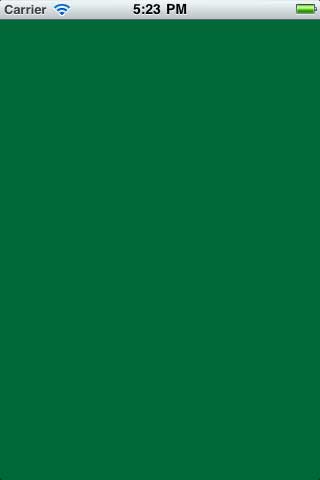

一切顺利的话，你就能看到一个新的view在屏幕上显示。
这里是OpenGL的世界。
添加shaders：顶点着色器和片段着色器
在OpenGL ES2.0?的世界，在场景中渲染任何一种几何图形，你都需要创建两个称之为“着色器”的小程序。
着色器由一个类似C的语言编写- GLSL。知道就好了，我们不深究。
这个世界有两种着色器（Shader）：
·Vertex shaders?–?在你的场景中，每个顶点都需要调用的程序，称为“顶点着色器”。假如你在渲染一个简单的场景：一个长方形，每个角只有一个顶点。于是vertex shader?会被调用四次。它负责执行：诸如灯光、几何变换等等的计算。得出最终的顶点位置后，为下面的片段着色器提供必须的数据。
·Fragment shaders?–?在你的场景中，大概每个像素都会调用的程序，称为“片段着色器”。在一个简单的场景，也是刚刚说到的长方形。这个长方形所覆盖到的每一个像素，都会调用一次fragment shader。片段着色器的责任是计算灯光，以及更重要的是计算出每个像素的最终颜色。
下面我们通过简单的例子来说明。
打开你的xcode，File\New\New File…?选择iOS\Other\Empty,?点击下一步。命名为：
SimpleVertex.glsl?点击保存。
打开这个文件，加入下面的代码：
attribute vec4 Position; // 1attribute vec4 SourceColor; // 2 varying vec4 DestinationColor; // 3 void main(void) { // 4 DestinationColor = SourceColor; // 5 gl_Position = Position; // 6}
我们一行一行解析：
1?“attribute”声明了这个shader会接受一个传入变量，这个变量名为“Position”。在后面的代码中，你会用它来传入顶点的位置数据。这个变量的类型是“vec4”,表示这是一个由4部分组成的矢量。
2?与上面同理，这里是传入顶点的颜色变量。
3?这个变量没有“attribute”的关键字。表明它是一个传出变量，它就是会传入片段着色器的参数。“varying”关键字表示，依据顶点的颜色，平滑计算出顶点之间每个像素的颜色。
文字比较难懂，我们一图胜千言：
图中的一个像素，它位于红色和绿色的顶点之间，准确地说，这是一个距离上面顶点55/100，距离下面顶点45/100的点。所以通过过渡，能确定这个像素的颜色。
4?每个shader都从main开始–?跟C一样嘛。
5?设置目标颜色?=?传入变量：SourceColor
6?gl_Position?是一个内建的传出变量。这是一个在?vertex shader中必须设置的变量。这里我们直接把gl_Position = Position;?没有做任何逻辑运算。
一个简单的vertex shader?就是这样了，接下来我们再创建一个简单的fragment shader。
新建一个空白文件：
File\New\New File…?选择iOS\Other\Empty
命名为：SimpleFragment.glsl?保存。
打开这个文件，加入以下代码：
varying lowp vec4 DestinationColor; // 1 void main(void) { // 2 gl_FragColor = DestinationColor; // 3}
下面解析：
?
?
?
1?这是从vertex shader中传入的变量，这里和vertex shader定义的一致。而额外加了一个关键字：lowp。在fragment shader中，必须给出一个计算的精度。出于性能考虑，总使用最低精度是一个好习惯。这里就是设置成最低的精度。如果你需要，也可以设置成medp或者highp.
2?也是从main开始嘛
3?正如你在vertex shader中必须设置gl_Position,?在fragment shader中必须设置gl_FragColor.
这里也是直接从?vertex shader中取值，先不做任何改变。
还可以吧？接下来我们开始运用这些shader来创建我们的app。
编译?Vertex shader?和?Fragment shader
目前为止，xcode仅仅会把这两个文件copy到application bundle中。我们还需要在运行时编译和运行这些shader。
你可能会感到诧异。为什么要在app运行时编译代码？
这样做的好处是，我们的着色器不用依赖于某种图形芯片。（这样才可以跨平台嘛）
下面开始加入动态编译的代码，打开OpenGLView.m
在initWithFrame:?方法上方加入：
- (GLuint)compileShader:(NSString*)shaderName withType:(GLenum)shaderType { // 1 NSString* shaderPath = [[NSBundle mainBundle] pathForResource:shaderName ofType:@"glsl"]; NSError* error; NSString* shaderString = [NSString stringWithContentsOfFile:shaderPath encoding:NSUTF8StringEncoding error:&error]; if (!shaderString) { NSLog(@"Error loading shader: %@", error.localizedDescription); exit(1); } // 2 GLuint shaderHandle = glCreateShader(shaderType); // 3constchar* shaderStringUTF8 = [shaderString UTF8String]; int shaderStringLength = [shaderString length]; glShaderSource(shaderHandle, 1, &shaderStringUTF8, &shaderStringLength); // 4 glCompileShader(shaderHandle); // 5 GLint compileSuccess; glGetShaderiv(shaderHandle, GL_COMPILE_STATUS, &compileSuccess); if (compileSuccess == GL_FALSE) { GLchar messages[256]; glGetShaderInfoLog(shaderHandle, sizeof(messages), 0, &messages[0]); NSString *messageString = [NSString stringWithUTF8String:messages]; NSLog(@"%@", messageString); exit(1); } return shaderHandle; }
下面解析：
?
?
?
1?这是一个UIKit编程的标准用法，就是在NSBundle中查找某个文件。大家应该熟悉了吧。
2?调用?glCreateShader来创建一个代表shader?的OpenGL对象。这时你必须告诉OpenGL，你想创建?fragment shader还是vertex shader。所以便有了这个参数：shaderType
3?调用glShaderSource?，让OpenGL获取到这个shader的源代码。（就是我们写的那个）这里我们还把NSString转换成C-string
4?最后，调用glCompileShader?在运行时编译shader
5?大家都是程序员，有程序的地方就会有fail。有程序员的地方必然会有debug。如果编译失败了，我们必须一些信息来找出问题原因。?glGetShaderiv?和?glGetShaderInfoLog??会把error信息输出到屏幕。（然后退出）
我们还需要一些步骤来编译vertex shader?和frament shader。
-?把它们俩关联起来
-?告诉OpenGL来调用这个程序，还需要一些指针什么的。
在compileShader:?方法下方，加入这些代码
- (void)compileShaders { // 1 GLuint vertexShader = [self compileShader:@"SimpleVertex" withType:GL_VERTEX_SHADER]; GLuint fragmentShader = [self compileShader:@"SimpleFragment" withType:GL_FRAGMENT_SHADER]; // 2 GLuint programHandle = glCreateProgram(); glAttachShader(programHandle, vertexShader); glAttachShader(programHandle, fragmentShader); glLinkProgram(programHandle); // 3 GLint linkSuccess; glGetProgramiv(programHandle, GL_LINK_STATUS, &linkSuccess); if (linkSuccess == GL_FALSE) { GLchar messages[256]; glGetProgramInfoLog(programHandle, sizeof(messages), 0, &messages[0]); NSString *messageString = [NSString stringWithUTF8String:messages]; NSLog(@"%@", messageString); exit(1); } // 4 glUseProgram(programHandle); // 5 _positionSlot = glGetAttribLocation(programHandle, "Position"); _colorSlot = glGetAttribLocation(programHandle, "SourceColor"); glEnableVertexAttribArray(_positionSlot); glEnableVertexAttribArray(_colorSlot);}
下面是解析：
1???????用来调用你刚刚写的动态编译方法，分别编译了vertex shader?和?fragment shader
2???????调用了glCreateProgram?glAttachShader??glLinkProgram?连接?vertex?和?fragment shader成一个完整的program。
3???????调用?glGetProgramiv??lglGetProgramInfoLog?来检查是否有error，并输出信息。
4???????调用?glUseProgram??让OpenGL真正执行你的program
5???????最后，调用?glGetAttribLocation?来获取指向?vertex shader传入变量的指针。以后就可以通过这写指针来使用了。还有调用?glEnableVertexAttribArray来启用这些数据。（因为默认是?disabled的。）
最后还有两步：
1?在?initWithFrame方法里，在调用render之前要加入这个：
[self compileShaders];2?在@interface in OpenGLView.h?中添加两个变量：
GLuint _positionSlot;GLuint _colorSlot;编译！运行！
?
?
?
如果你仍能正常地看到之前那个绿色的屏幕，就证明你前面写的代码都很好地工作了。
为这个简单的长方形创建?Vertex Data！
在这里，我们打算在屏幕上渲染一个正方形，如下图：
在你用OpenGL渲染图形的时候，时刻要记住一点，你只能直接渲染三角形，而不是其它诸如矩形的图形。所以，一个正方形需要分开成两个三角形来渲染。
图中分别是顶点（0,1,2）和顶点（0,2,3）构成的三角形。
OpenGL ES2.0的一个好处是，你可以按你的风格来管理顶点。
打开OpenGLView.m文件，创建一个纯粹的C结构以及一些array来跟踪我们的矩形信息，如下：
typedef struct { float Position[3]; float Color[4];} Vertex; const Vertex Vertices[] = { {{1, -1, 0}, {1, 0, 0, 1}}, {{1, 1, 0}, {0, 1, 0, 1}}, {{-1, 1, 0}, {0, 0, 1, 1}}, {{-1, -1, 0}, {0, 0, 0, 1}}}; const GLubyte Indices[] = { 0, 1, 2, 2, 3, 0};
这段代码的作用是：
1?一个用于跟踪所有顶点信息的结构Vertex?（目前只包含位置和颜色。）
2?定义了以上面这个Vertex结构为类型的array。
3?一个用于表示三角形顶点的数组。
数据准备好了，我们来开始把数据传入OpenGL
创建Vertex Buffer?对象
传数据到OpenGL的话，最好的方式就是用Vertex Buffer对象。
基本上，它们就是用于缓存顶点数据的OpenGL对象。通过调用一些function来把数据发送到OpenGL-land。（是指OpenGL的画面？）
这里有两种顶点缓存类型–?一种是用于跟踪每个顶点信息的（正如我们的Vertices array），另一种是用于跟踪组成每个三角形的索引信息（我们的Indices array）。
下面我们在initWithFrame中，加入一些代码：
[self setupVBOs];下面是定义这个setupVBOs：
- (void)setupVBOs { GLuint vertexBuffer; glGenBuffers(1, &vertexBuffer); glBindBuffer(GL_ARRAY_BUFFER, vertexBuffer); glBufferData(GL_ARRAY_BUFFER, sizeof(Vertices), Vertices, GL_STATIC_DRAW); GLuint indexBuffer; glGenBuffers(1, &indexBuffer); glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, indexBuffer); glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(Indices), Indices, GL_STATIC_DRAW); }
如你所见，其实很简单的。这其实是一种之前也用过的模式（pattern）。
glGenBuffers -?创建一个Vertex Buffer?对象
glBindBuffer – 告诉OpenGL我们的vertexBuffer 是指GL_ARRAY_BUFFER
glBufferData –?把数据传到OpenGL-land
想起哪里用过这个模式吗？要不再回去看看frame buffer那一段？?
万事俱备，我们可以通过新的shader，用新的渲染方法来把顶点数据画到屏幕上。
用这段代码替换掉之前的render：
- (void)render { glClearColor(0, 104.0/255.0, 55.0/255.0, 1.0); glClear(GL_COLOR_BUFFER_BIT); // 1 glViewport(0, 0, self.frame.size.width, self.frame.size.height); // 2 glVertexAttribPointer(_positionSlot, 3, GL_FLOAT, GL_FALSE, sizeof(Vertex), 0); glVertexAttribPointer(_colorSlot, 4, GL_FLOAT, GL_FALSE, sizeof(Vertex), (GLvoid*) (sizeof(float) *3)); // 3 glDrawElements(GL_TRIANGLES, sizeof(Indices)/sizeof(Indices[0]), GL_UNSIGNED_BYTE, 0); [_context presentRenderbuffer:GL_RENDERBUFFER];}
1???????调用glViewport?设置UIView中用于渲染的部分。这个例子中指定了整个屏幕。但如果你希望用更小的部分，你可以更变这些参数。
2???????调用glVertexAttribPointer来为vertex shader的两个输入参数配置两个合适的值。
第二段这里，是一个很重要的方法，让我们来认真地看看它是如何工作的：
·第一个参数，声明这个属性的名称，之前我们称之为glGetAttribLocation
·第二个参数，定义这个属性由多少个值组成。譬如说position是由3个float（x,y,z）组成，而颜色是4个float（r,g,b,a）
·第三个，声明每一个值是什么类型。（这例子中无论是位置还是颜色，我们都用了GL_FLOAT）
·第四个，嗯……它总是false就好了。
·第五个，指?stride?的大小。这是一个种描述每个?vertex数据大小的方式。所以我们可以简单地传入?sizeof（Vertex），让编译器计算出来就好。
·最好一个，是这个数据结构的偏移量。表示在这个结构中，从哪里开始获取我们的值。Position的值在前面，所以传0进去就可以了。而颜色是紧接着位置的数据，而position的大小是3个float的大小，所以是从?3 * sizeof(float)?开始的。
回来继续说代码，第三点：
3???????调用glDrawElements?，它最后会在每个vertex上调用我们的vertex shader，以及每个像素调用fragment shader，最终画出我们的矩形。
它也是一个重要的方法，我们来仔细研究一下：
·第一个参数，声明用哪种特性来渲染图形。有GL_LINE_STRIP?和?GL_TRIANGLE_FAN。然而GL_TRIANGLE是最常用的，特别是与VBO?关联的时候。
·第二个，告诉渲染器有多少个图形要渲染。我们用到C的代码来计算出有多少个。这里是通过个?array的byte大小除以一个Indice类型的大小得到的。
·第三个，指每个indices中的index类型
·最后一个，在官方文档中说，它是一个指向index的指针。但在这里，我们用的是VBO，所以通过index的array就可以访问到了（在GL_ELEMENT_ARRAY_BUFFER传过了），所以这里不需要.

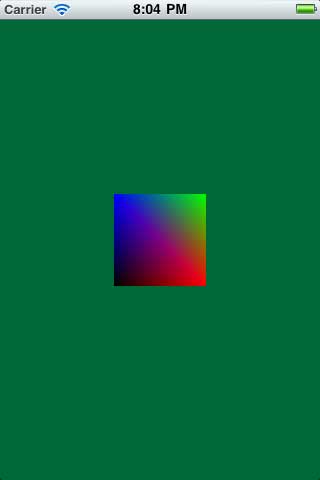

编译运行的话，你就可以看到这个画面喇。
你可能会疑惑，为什么这个长方形刚好占满整个屏幕。在缺省状态下，OpenGL的“camera”位于（0,0,0）位置，朝z轴的正方向。
当然，后面我们会讲到projection（投影）以及如何控制camera。
增加一个投影
为了在2D屏幕上显示3D画面，我们需要在图形上做一些投影变换，所谓投影就是下图这个意思：
基本上，为了模仿人类的眼球原理。我们设置一个远平面和一个近平面，在两个平面之前，离近平面近的图像，会因为被缩小了而显得变小；而离远平面近的图像，也会因此而变大。
打开SimpleVertex.glsl，做一下修改：
// Add right before the mainuniform mat4 Projection; // Modify gl_Position line as followsgl_Position = Projection * Position;
这里我们增加了一个叫做projection的传入变量。uniform?关键字表示，这会是一个应用于所有顶点的常量，而不是会因为顶点不同而不同的值。
mat4?是?4X4矩阵的意思。然而，Matrix math是一个很大的课题，我们不可能在这里解析。所以在这里，你只要认为它是用于放大缩小、旋转、变形就好了。
Position位置乘以Projection矩阵，我们就得到最终的位置数值。
无错，这就是一种被称之“线性代数”的东西。我在大学时期后，早就忘大部分了。
其实数学也只是一种工具，而这种工具已经由前面的才子解决了，我们知道怎么用就好。
Bill Hollings，cocos3d的作者。他编写了一个完整的3D特性框架，并整合到cocos2d中。（作者：可能有一天我也会弄一个3D的教程）无论任何，Cocos3d包含了Objective-C的向量和矩阵库，所以我们可以很好地应用到这个项目中。
这里，http://d1xzuxjlafny7l.cloudfront.net/downloads/Cocos3DMathLib.zip
有一个zip文件，（作者：我移除了一些不必要的依赖）下载并copy到你的项目中。记得选上：“Copy items into destination group’s folder (if needed)”?点击Finish。
在OpenGLView.h?中加入一个实例变量：
GLuint _projectionUniform;然后到OpenGLView.m文件中加上:
// Add to top of file#import "CC3GLMatrix.h" // Add to bottom of compileShaders_projectionUniform = glGetUniformLocation(programHandle, "Projection"); // Add to render, right before the call to glViewportCC3GLMatrix *projection = [CC3GLMatrix matrix];float h =4.0f* self.frame.size.height / self.frame.size.width;[projection populateFromFrustumLeft:-2 andRight:2 andBottom:-h/2 andTop:h/2 andNear:4 andFar:10];glUniformMatrix4fv(_projectionUniform, 1, 0, projection.glMatrix); // Modify vertices so they are within projection near/far planesconst Vertex Vertices[] = { {{1, -1, -7}, {1, 0, 0, 1}}, {{1, 1, -7}, {0, 1, 0, 1}}, {{-1, 1, -7}, {0, 0, 1, 1}}, {{-1, -1, -7}, {0, 0, 0, 1}}};
·通过调用??glGetUniformLocation?来获取在vertex shader中的Projection输入变量
·然后，使用math library来创建投影矩阵。通过这个让你指定坐标，以及远近屏位置的方式，来创建矩阵，会让事情比较简单。
·你用来把数据传入到vertex shader的方式，叫做?glUniformMatrix4fv.?这个CC3GLMatrix类有一个很方便的方法?glMatrix,来把矩阵转换成OpenGL的array格式。
·最后，把之前的vertices数据修改一下，让z坐标为－７．?

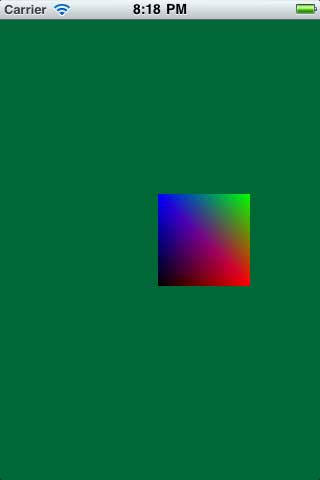

编译后运行，你应该可以看到一个稍稍有点距离的正方形了。
尝试移动和旋转吧
如果总是要修改那个vertex array才能改变图形，这就太烦人了。
而这正是变换矩阵该做的事（又来了，线性代数）
在前面，我们修改了应用到投影矩阵的vertex array来达到移动图形的目的。何不试一下，做一个变形、放大缩小、旋转的矩阵来应用？我们称之为“model-view”变换。
再回到?SimpleVertex.glsl
// Add right after the Projection uniformuniform mat4 Modelview; // Modify the gl_Position linegl_Position = Projection * Modelview * Position;
就是又加了一个?Uniform的矩阵而已。顺便把它应用到gl_Position当中。
然后到?OpenGLView.h中加上一个变量:
GLuint _modelViewUniform;到OpenGLView.m中修改：
?
?
?
// Add to end of compileShaders_modelViewUniform = glGetUniformLocation(programHandle, "Modelview"); // Add to render, right before call to glViewportCC3GLMatrix *modelView = [CC3GLMatrix matrix];[modelView populateFromTranslation:CC3VectorMake(sin(CACurrentMediaTime()), 0, -7)];glUniformMatrix4fv(_modelViewUniform, 1, 0, modelView.glMatrix); // Revert vertices back to z-value 0const Vertex Vertices[] = { {{1, -1, 0}, {1, 0, 0, 1}}, {{1, 1, 0}, {0, 1, 0, 1}}, {{-1, 1, 0}, {0, 0, 1, 1}}, {{-1, -1, 0}, {0, 0, 0, 1}}};
·获取那个model view uniform的传入变量
·使用cocos3d math库来创建一个新的矩阵，在变换中装入矩阵。
·变换是在z轴上移动-7，而为什么sin(当前时间)?呢？
哈哈，如果你还记得高中时候的三角函数。sin()是一个从-1到1的函数。已PI（3.14）为一个周期。这样做的话，约每3.14秒，这个函数会从-1到1循环一次。
·把vertex?结构改回去，把z坐标设回0.

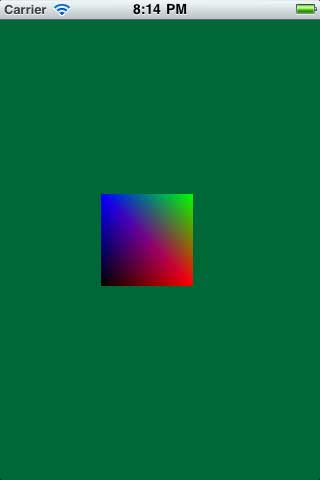

编译运行，就算我们把z设回0，也可以看到这个位于中间的正方形了。
?
?
?
什么？一动不动的？
当然了，我们只是调用了一次render方法。
接下来，我们在每一帧都调用一次看看。
渲染和?CADisplayLink
理想状态下，我们希望OpenGL的渲染频率跟屏幕的刷新频率一致。
幸运的是，Apple为我们提供了一个CADisplayLink的类。这个很好用的，马上就用吧。
在OpenGLView.m文件，修改如下：
?
?
?
// Add new method before init- (void)setupDisplayLink { CADisplayLink* displayLink = [CADisplayLink displayLinkWithTarget:self selector:@selector(render:)]; [displayLink addToRunLoop:[NSRunLoop currentRunLoop] forMode:NSDefaultRunLoopMode]; } // Modify render method to take a parameter- (void)render:(CADisplayLink*)displayLink { // Remove call to render in initWithFrame and replace it with the following[self setupDisplayLink];
这就行了，有CADisplayLink在每一帧都调用你的render方法，我们的图形看起身就好似被sin()周期地变型了。现在这个方块会前前后后地来回移动。
不费功夫地旋转
让图形旋转起来，才算得上有型。
再到OpenGLView.h?中，添加成员变量。
float _currentRotation;
在OpenGLView.m的render中，在populateFromTranslation的调用后面加上：
?
?
?
_currentRotation += displayLink.duration *90;[modelView rotateBy:CC3VectorMake(_currentRotation, _currentRotation, 0)];
·添加了一个叫_currentRotation的float，每秒会增加90度。
·通过修改那个model view矩阵（这里相当于一个用于变型的矩阵），增加旋转。
·旋转在x、y轴上作用，没有在z轴的。
编译运行，你会看到一个很有型的翻转的3D效果。
?
?
?
?
不费功夫地变成3D方块？
之前的只能算是2.5D,因为它还只是一个会旋转的面而已。现在我们把它改造成3D的。
把之前的vertices、indices数组注释掉吧。
然后加上新的：
const Vertex Vertices[] = { {{1, -1, 0}, {1, 0, 0, 1}}, {{1, 1, 0}, {1, 0, 0, 1}}, {{-1, 1, 0}, {0, 1, 0, 1}}, {{-1, -1, 0}, {0, 1, 0, 1}}, {{1, -1, -1}, {1, 0, 0, 1}}, {{1, 1, -1}, {1, 0, 0, 1}}, {{-1, 1, -1}, {0, 1, 0, 1}}, {{-1, -1, -1}, {0, 1, 0, 1}}}; const GLubyte Indices[] = { // Front0, 1, 2, 2, 3, 0, // Back4, 6, 5, 4, 7, 6, // Left2, 7, 3, 7, 6, 2, // Right0, 4, 1, 4, 1, 5, // Top6, 2, 1, 1, 6, 5, // Bottom0, 3, 7, 0, 7, 4 };

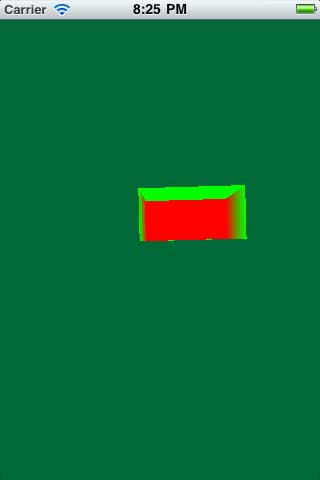

编译运行，你会看到一个方块了。
?
?
但这个方块有时候让人觉得假，因为你可以看到方块里面。
这里还有一个叫做?depth testing（深度测试）的功能，启动它，OpenGL就可以跟踪在z轴上的像素。这样它只会在那个像素前方没有东西时，才会绘画这个像素。
到OpenGLView.h中，添加成员变量。
?
GLuint _depthRenderBuffer;?
在OpenGLView.m:
// Add new method right after setupRenderBuffer- (void)setupDepthBuffer { glGenRenderbuffers(1, &_depthRenderBuffer); glBindRenderbuffer(GL_RENDERBUFFER, _depthRenderBuffer); glRenderbufferStorage(GL_RENDERBUFFER, GL_DEPTH_COMPONENT16, self.frame.size.width, self.frame.size.height); } // Add to end of setupFrameBufferglFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_DEPTH_ATTACHMENT, GL_RENDERBUFFER, _depthRenderBuffer); // In the render method, replace the call to glClear with the followingglClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);glEnable(GL_DEPTH_TEST); // Add to initWithFrame, right before call to setupRenderBuffer[self setupDepthBuffer];
·setupDepthBuffer方法创建了一个depth buffer。这个与前面的render/color buffer类似，不再重复了。值得注意的是，这里使用了glRenderbufferStorage,?然不是context的renderBufferStorage（这个是在OpenGL的view中特别为color render buffer而设的）。
?
?
?
?
?
?
?
?
?
?
?
?
?
?
·接着，我们调用glFramebufferRenderbuffer，来关联depth buffer和render buffer。还记得，我说过frame buffer中储存着很多种不同的buffer？这正是一个新的buffer。
·在render方法中，我们在每次update时都清除深度buffer，并启用depth??testing。
编译运行，看看这个教程最后的效果。
一个选择的立方块，用到了OpenGL ES2.0。
何去何从？
这里有本教程的完整源代码。
这只是OpenGL的一篇引导教程，希望能让你轻松地入门。
对了，我写这篇教程的原因是它在过去的数周中得票最高。谢谢大家的关注，并继续在今后为自己感兴趣的题目投上一票?----?我们每周都有一个新教程的。
?
著作权声明：本文由http://www.cnblogs.com/andyque翻译，欢迎转载分享。请尊重作者劳动，转载时保留该声明和作者博客链接，谢谢！
