用CAShapeLayer实现一个容易的饼状图（PieView）

自己写了一个简单的PieView，demo在这里：https://github.com/Phelthas/LXMPieView

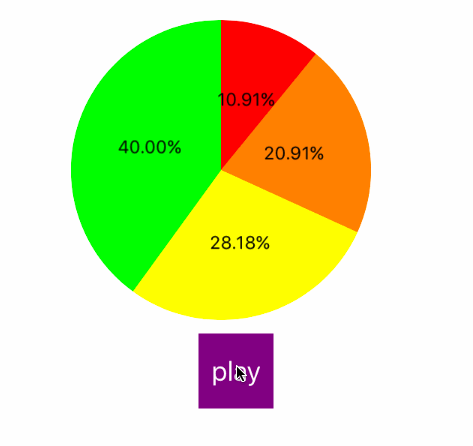

效果如图：

参考了https://github.com/kevinzhow/PNChart  和 https://github.com/xyfeng/XYPieChart 的代码



实现方法：

绘制饼状图所需的值只有各个扇形对应的值及对应的颜色，但可能会有很多附加的元素需要显示（比如字体颜色，字体大小等），

所以将每个扇形所需的数据封装为一个model对象，方便以后扩展。



1，绘制每个扇形，需要知道扇形的startAngle和endAngle，所以需要计算每个扇形所占的百分比及角度，

然后第一个扇形的start是0，end是第一个扇形的角度，

第二个扇形的start是第一个扇形的end，第二个扇形的end是前两个扇形的角度之和，以此类推

这里写死了饼状图从-0.5*Pi的位置开始绘制，所以计算出每个扇形的startAngle和endAngle，分别保存到数组中。



2，绘制各个扇形，

用UIBezierPath的- (void)addArcWithCenter:(CGPoint)center radius:(CGFloat)radius startAngle:(CGFloat)startAngle endAngle:(CGFloat)endAngle clockwise:(BOOL)clockwise NS_AVAILABLE_IOS(4_0);方法

注意这里这里要用 moveToPoint和 addLineToPoint方法绘制成闭合曲线，方便后面判断。

依次add到self.layer上即可



3，添加描述label

这里是计算出每个label应该位于的中心位置，然后把label 直接add到view上。中心位置根据点在圆中的位置用几何方法（忘了的补初中数学）算出来。



4，旋转动画

这里还是用layer的mask属性来达到部分渲染的效果，参考我之前的解释：http://www.cnblogs.com/Phelthas/p/4643400.html



5，添加点击事件

这里只用了一个tapGesture添加到view上，然后通过gesture的location来判断点中的是哪个区域。

那怎么判断location这个点在不在某个区域内呢？？？

苹果提供了一个高大上的方法：

/* Return true if `point' is contained in `path'; false otherwise. A point
   is contained in a path if it is inside the painted region when the path
   is filled; if `eoFill' is true, then the even-odd fill rule is used to
   evaluate the painted region of the path, otherwise, the winding-number
   fill rule is used. If `m' is non-NULL, then the point is transformed by
   `m' before determining whether the path contains it. */

CG_EXTERN bool CGPathContainsPoint(CGPathRef __nullable path,
    const CGAffineTransform * __nullable m, CGPoint point, bool eoFill)

    CG_AVAILABLE_STARTING(__MAC_10_4, __IPHONE_2_0);



例：

    CGPoint location = [sender locationInView:sender.view];

    CGAffineTransform transform = CGAffineTransformIdentity;

    NSInteger index = -1;

    for (int i = 0; i < self.subLayerArray.count; i ++) {
        CAShapeLayer *shapeLayer = self.subLayerArray[i];
        if (CGPathContainsPoint(shapeLayer.path, &transform, location, 0)) {
            index = i;
            break;
        }

    }
