如题，iTOP-4412开发板如何控制LED发光二极管？
------解决方案--------------------
很简单的问题吧，ARM的操作鸡巴都是一样的
------解决方案--------------------
ARM的操作基本都是一样的
------解决方案--------------------

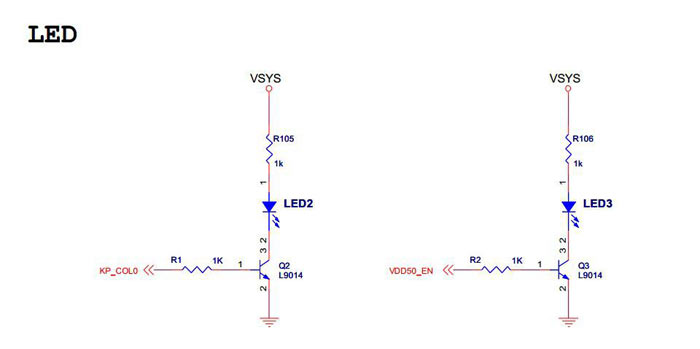

iTOP-4412精英版上提供了两个LED发光二极管，原理图如下所示：
从上面的原理图可以看到两个LED的一端连接到电源VSYS上，另一端通过三极管接地，通过控制三极管的基极，可以点亮或关闭LED。两个三极管的基极分别通过底板连接到核心板上Exynos 4412的GPIO GPL2_0和GPK1_1上。
上一章节已经讲过iTOP-4412开发板中GPIO的驱动，LED的驱动里面将会用到上一章节介绍的几个操作GPIO的函数。
LED驱动的入口函数是leds_init，其实现如下：
static int __init leds_init(void)
{
return platform_driver_register(&leds_driver);
}
该函数会调用内核函数platform_driver_register向内核注册一个硬件设备，这个函数的参数是一个platform_driver结构，leds_driver定义如下：
static struct platform_driver leds_driver = {
.probe = leds_probe,
.remove = leds_remove,
.suspend = leds_suspend,
.resume = leds_resume,
.driver = {
.name = DRIVER_NAME,
.owner = THIS_MODULE,
},
};
内核调用platform_driver_register注册硬件设备的时候，最终会调用到platform_driver结构里面的probe探测函数，iTOP-4412开发板的LED驱动里探测函数是leds_probe，定义如下：
static int leds_probe(struct platform_device *pdev)
{
int ret, i;
char *banner = "leds Initialize\n";
printk(banner);
for(i=0; i<LED_NUM; i++)
{
ret = gpio_request(led_gpios[i], "LED");
if (ret) {
printk("%s: request GPIO %d for LED failed, ret = %d\n", DRIVER_NAME,
led_gpios[i], ret);
return ret;
}
s3c_gpio_cfgpin(led_gpios[i], S3C_GPIO_OUTPUT);
gpio_set_value(led_gpios[i], 1);
}
ret = misc_register(&leds_dev);
if(ret<0)
{
printk("leds:register device failed!\n");
goto exit;
}
return 0;
exit:
misc_deregister(&leds_dev);
return ret;
}
在这个函数里会使用GPIO的操作函数来配置LED的两个GPIO引脚的功能为输出，默认输出高电平。控制LED的两个GPIO的定义在数组led_gpios中，如下：
static int led_gpios[] = {
EXYNOS4_GPL2(0),
EXYNOS4_GPK1(1),
};
接着回到LED的探测函数往下看，接着会调用misc_register向内核注册字符设备。misc_register函数传递的参数类型是miscdevice，miscdevice被称作杂项设备，嵌入式系统中用得比较多的一种设备驱动。在Linux内核的include/linux目录下有Miscdevice.h文件，要把自己定义的misc device从设备号定义在这里。其实是因为这些字符设备不符合预先确定的字符设备范畴，所有这些设备采用主编号10 ，一起归于misc device，其实misc_register就是用主标号10调用register_chrdev()的。iTOP-4412开发板的LED驱动里miscdevice的结构定义如下：
static struct miscdevice leds_dev = {
.minor = MISC_DYNAMIC_MINOR,
.fops = &leds_ops,
.name = "leds",
};
从上面的定义可以看到minor次设备号定义成了MISC_DYNAMIC_MINOR，在misc子系统里如果此设备号定义成MISC_DYNAMIC_MINOR，那么在驱动注册的时候，内核会动态的为这个设备分配子设备号。LED驱动会在/devu录下创建设备节点leds。
驱动里面提供了设备文件的几个操作函数open,release,ioctl，上层应用首先调用open函数打开leds设备，然后调用ioctl来设置led的亮灭。leds_ioctl函数的实现如下所示：
long leds_ioctl(struct file *filp,unsigned int cmd,unsigned long arg)
{
printk("debug: leds_ioctl cmd is %d\n" , cmd);
