运用 Eclipse 远程调试 Java 应用程序

远程调试对应用程序开发十分有用。例如，为不能托管开发平台的低端机器开发程序，或在专用的机器上（比如服务不能中断的 Web 服务器）调试程序。其他情况包括：运行在内存小或 CUP 性能低的设备上的 Java 应用程序（比如移动设备），或者开发人员想要将应用程序和开发环境分开，等等。

先决条件

如果您还没安装该程序，请下载 Eclipse V3.4（Ganymede）。在 Ganymede 中，套接字（socket）监听连接器被添加到 Remote Java Application 启动配置类型。Eclipse 最新的套接字监听连接器允许您打开 Java 调试器，它能够监听特定套接字上的连接。可以从命令行选项打开被调试的程序，并将其连接到调试器。在 Ganymede 发布之前，仅有一个连接套接字的连接器，被调试的程序所在的机器必须是一个与调试器相连的调试主机。由于受到内存和 CPU 不足的限制，要想让移动设备充当主机是不现实的。

为了进行远程调试，必须使用 Java Virtual Machine (JVM) V5.0 或更新版本，比如 IBM? J9 或 Sun Microsystem 的 Java SE Development Kit（JDK）。本文主要讨论远程调试，而不是每个 Eclipse 调试特性的细节。查看 参考资料 获得更多关于使用 Eclipse 进行调试的信息，并且可以找到上面提到的软件。

JPDA 简介

Sun Microsystem 的 Java Platform Debugger Architecture (JPDA) 技术是一个多层架构，使您能够在各种环境中轻松调试 Java 应用程序。JPDA 由两个接口（分别是 JVM Tool Interface 和 JDI）、一个协议（Java Debug Wire Protocol）和两个用于合并它们的软件组件（后端和前端）组成。它的设计目的是让调试人员在任何环境中都可以进行调试。JPDA 不仅能够用于桌面系统，而且能够在嵌入式系统上很好地工作。

JVM Tool Interface (JVMTI) 规定必须为调试提供 VM（编辑注：从 Java V5 开始，将用 JVMTI 代替 Java V1.4 中的 JVMDI）。Java Debug Wire Protocol (JDWP) 描述调试信息的格式，以及在被调试的进程和调试器前端之间传输的请求，调试器前端实现 JDI，比如 Eclipse、Borland JBuilder 等。根据 Sun 的 JPDA 规范，被调试的程序常常称为 debuggee。JDI 是一个高级的接口，它定义用于远程调试的信息和请求。下面给出了调试器的架构。

清单 1. Java 平台调试器架构

				             Components                      Debugger Interfaces                 /    |--------------|                /     |     VM       | debuggee -----(      |--------------|  <---- JVMTI - Java VM Tool Interface                \     |   back-end   |                 \    |--------------|                 /           | comm channel --(            |  <------------ JDWP - Java Debug Wire Protocol                 \           |                 /    |--------------|                /     |  front-end   | debugger -----(      |--------------|  <---- JDI - Java Debug Interface                \     |      UI      |                 \    |--------------|

?

因此，任何第三方工具和基于 JPDA 的 VM 应该都能协调工作。通过这个客户机-服务器架构，您可以从运行该平台的本地工作站调试 Java 程序，甚至还可以通过网络进行远程调试。

在讨论调试场景之前，我们先了解 JPDA 规范中的两个术语：连接器和传输。连接器是一个 JDI 抽象，用来在调试器应用程序和目标 VM 之间建立连接。传输定义应用程序如何进行访问，以及数据如何在前端和后端之间传输。连接器 “映射” 到可用的传输类型和连接模式。在 Sun 的 JPDA 参考实现中，为 Microsoft? Windows? 提供了两个传输机制：套接字传输和共享内存传输。可用的连接器：

• 连接套接字连接器
• 连接共享内存连接器
• 监听套接字连接器
• 监听共享内存连接器
• 启动命令行连接器

在调试器应用程序和目标 VM 之间建立连接时，有一端将用作服务器并监听连接。随后，另一端将连接到监听器并建立一个连接。通过连接，调试器应用程序或目标 VM 都可以充当服务器。进程之间的通信可以在同一个机器或不同的机器上运行。

要远程调试 Java 程序，难点不是在调试器的前端，而是远程 Java 后端。不幸的是，Eclipse 帮助系统中为这方面提供的信息并不多。事实上，JDI 和 JVMTI 是分别由 Eclipse 和 Java 运行时环境实现的。我们仅需要考虑 JDMP，因为它包含与 JVMTI 和 JDI 进行通信所需的信息。JDWP 包含许多参数，用于为远程 Java 应用程序调用所需的程序。以下是本文用到的一些参数。

从 Java V5 开始，您可以使用 -agentlib:jdwp 选项，而不是 -Xdebug 和 -Xrunjdwp。但如果连接到 V5 以前的 VM，只能选择 -Xdebug 和 -Xrunjdwp。下面简单描述 -Xrunjdwp 子选项。

要获得每个调试设置的详细解释，请参考 JPDA 文档（参见 参考资料）。

清单 2 是一个示例，显示如何在调试模式下启动 VM 并监听端口 8765 的套接字连接。

清单 2. 作为调试服务器的目标 VM

				-Xdebug -Xrunjdwp:transport=dt_socket,server=y,address=8765

?

清单 3 显示如何使用位于 8000 端口的主机 127.0.0.1 上的套接字连接运行中的调试器应用程序。

清单 3. 作为调试客户机的目标 VM

				-Xdebug -Xrunjdwp:transport=dt_socket,address=127.0.0.1:8000

?

回页首

Eclipse 中的远程调试特性

Eclipse 是一个图形化 Java 调试器前端。JDI 在 org.eclipse.jdt.debug 包中实现。本文不详细讨论 JDI 实现。参见 参考资料 获得关于 Eclipse JDT 和 Java JDI 技术的信息。

我们首先应该知道要使用哪个 Eclipse 连接器。要了解 Eclipse 提供的远程连接类型，您可以转到 Eclipse 菜单并选择 Run > Debug Configurations...，在 Remote Java Application 中添加一个启动配置，然后从下拉列表中选择连接器。在 Ganymede 中共有两个连接器：

• Socket Attach
• Socket Listen

对于监听套接字的连接器，Eclipse VM 将是与远程 Java 应用程序连接的主机。对于连接套接字的连接器，目标 VM 将作为主机。这两种连接器对应用程序调试没有影响，用户可以任意选择。但根据经验，需要使用速度更快、更强大的计算机作为 VM 调试主机，因为需要计算的资源很多。

在调试 Java 应用程序之前，需要确保已经为远程应用程序启用所有调试选项。如果选项信息不可用，您将收到一个错误信息，比如 “Debug information is not available” 或 “Unable to install breakpoint due to missing line number”。您可以通过更改 Eclipse 菜单上的 Window > Preferences > Java > Compiler 来修改设置。

图 1. Eclipse 中的调试选项?



?

回页首

远程调试应用程序

现在，我们已经准备好远程调试应用程序。我们分步执行：

清单 4. 调试示例代码

				package com.ibm.developerWorks.debugtest;public class test {public static void main(String[] args) {System.out.println("This is a test.");}}

?

图 2. 在 Eclipse 中设置断点
?

?

图 3. 从本地调试应用程序
?

?

清单 5. 调用 Java 应用程序的示例

				java -jar test.jar

?

作为调试服务器的目标 VM

下面这个示例远程调用 Java 应用程序作为调试服务器，并在端口 8000 监听套接字连接。目标 VM 将暂停，直到调试器连接。

清单 6. Eclipse 连接套接字模式下的 VM 调用示例

				java -Xdebug -Xrunjdwp:transport=dt_socket,server=y,address="8000" -jar      test.jar

?

使用远程启动配置启动 Eclipse，并指定远程应用程序的目标 VM 地址。为此，单击 Run > Debug Configurations，然后在 Eclipse 菜单中双击 Remote Java Application。从最新创建的启动配置中为目标应用程序指定 IP 和端口。为了在同一台机器上运行远程应用程序，仅需将主机 IP 指定为 localhost 或 127.0.0.1。

图 4. 连接套接字连接的配置
?


?

选择 Allow termination of remote VM 选项终止在应用程序调试期间连接的 VM。

图 5. Eclipse 中的 Terminate 按钮
?

?

作为调试客户机的目标 VM

第二个示例使用一个简单的 Java 应用程序作为调试客户机，并且调试器前端作为调试服务器。Eclipse 使用套接字监听模式连接类型进行监听。必须先启动调试前端来监听特定的端口。图 6 给出一个用于设置监听的示例配置。

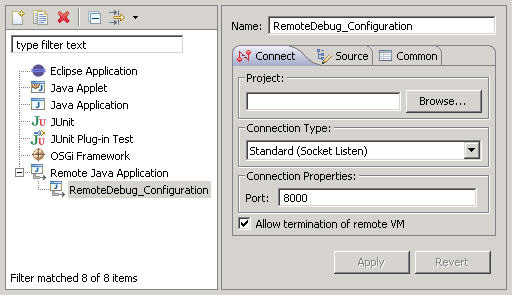

图 6. 监听套接字连接的配置
?


?

单击 Eclipse Debug 按钮，状态栏将显示消息 “waiting for vm to connect at port 8000...”。看到这个消息后，启动远程应用程序。清单 7 显示了如何将 Java 应用程序作为调试客户机并调用它，然后使用端口 8000 上的主机 127.0.0.1 的套接字将其连接到一个正在运行的调试器应用程序。

清单 7. Eclipse 监听套接字连接模式中的 VM 调用示例

				    java -Xdebug -Xrunjdwp:transport=dt_socket,address=127.0.0.1:8000,suspend=y          -jar test.jar

?

如果一切进行顺利，将会显示一个调试透视图帮助调试应用程序，并且远程 Java 应用程序将正常停止。这类似于步骤 3 中的本地调试（参见图 3）。在这里，您可以使用标准的调试特性，比如设置断点和值、单步执行等。

回页首

结束语

本文演示如何使用 Eclipse 内置的远程 Java 应用程序配置类型对应用程序执行远程调试。介绍了如何设置 Java 应用程序以调用远程调试，并帮助您理解 Eclipse 提供的连接器。最后，您还学习了如何将这些技术应用到项目中。

?
