Eclipse开发调试ARM裸机程序(四)赤裸裸的代码拷贝
在u-boot中有代码拷贝,所谓的移植都是看着高手们现成的代码照搬过来,没有问题就代表自己移植成功了,我也是这样的。但是这些代码真正的做了些什么,不知道,调试u-boot时候也想把这段代码调试一下,当时没有成功,这次裸机要见下它的真面目了。
我还达不到自己去写一个拷贝代码的程度,不过要是能把一个拷贝代码理解的很清楚也是很有帮助的。下面我就是这样做的,用eclipse单步调试拷贝代码,查看内存变化,切实感受代码拷贝。先上代码:
@*************************************************************************@ File:head.S@ 功能:设置SDRAM,将程序复制到SDRAM,然后跳到SDRAM继续执行@*************************************************************************.equ MEM_CTL_BASE, 0x48000000.equ SDRAM_BASE, 0x30000000.text.global _start_start: bl disable_watch_dog @ 关闭WATCHDOG,否则CPU会不断重启 bl memsetup @ 设置存储控制器 bl copy_steppingstone_to_sdram @ 复制代码到SDRAM中 ldr pc, =on_sdram @ 跳到SDRAM中继续执行on_sdram: ldr sp, =0x34000000 @ 设置堆栈 bl mainhalt_loop: b halt_loopdisable_watch_dog: @ 往WATCHDOG寄存器写0即可 mov r1, #0x53000000 mov r2, #0x0 str r2, [r1] mov pc, lr @ 返回copy_steppingstone_to_sdram: @ 将Steppingstone的4K数据全部复制到SDRAM中去 @ Steppingstone起始地址为0x00000000,SDRAM中起始地址为0x30000000 mov r1, #0 ldr r2, =SDRAM_BASE mov r3, #4*10241: ldr r4, [r1],#4 @ 从Steppingstone读取4字节的数据,并让源地址加4 str r4, [r2],#4 @ 将此4字节的数据复制到SDRAM中,并让目地地址加4 cmp r1, r3 @ 判断是否完成:源地址等于Steppingstone的未地址? bne 1b @ 若没有复制完,继续 mov pc, lr @ 返回memsetup: @ 设置存储控制器以便使用SDRAM等外设 mov r1, #MEM_CTL_BASE @ 存储控制器的13个寄存器的开始地址 adrl r2, mem_cfg_val @ 这13个值的起始存储地址 add r3, r1, #52 @ 13*4 = 541: ldr r4, [r2], #4 @ 读取设置值,并让r2加4 str r4, [r1], #4 @ 将此值写入寄存器,并让r1加4 cmp r1, r3 @ 判断是否设置完所有13个寄存器 bne 1b @ 若没有写成,继续 mov pc, lr @ 返回.align 4mem_cfg_val: @ 存储控制器13个寄存器的设置值 .long 0x22011110 @ BWSCON .long 0x00000700 @ BANKCON0 .long 0x00000700 @ BANKCON1 .long 0x00000700 @ BANKCON2 .long 0x00000700 @ BANKCON3 .long 0x00000700 @ BANKCON4 .long 0x00000700 @ BANKCON5 .long 0x00018005 @ BANKCON6 .long 0x00018005 @ BANKCON7 .long 0x008C07A3 @ REFRESH .long 0x000000B1 @ BANKSIZE .long 0x00000030 @ MRSRB6 .long 0x00000030 @ MRSRB7
#define GPBCON (*(volatile unsigned long *)0x56000010)#define GPBDAT (*(volatile unsigned long *)0x56000014)#define GPB5_out (1<<(5*2))#define GPB6_out (1<<(6*2))#define GPB7_out (1<<(7*2))#define GPB8_out (1<<(8*2))void wait(unsigned long dly){ for(; dly > 0; dly--);}int main(void){ unsigned long i = 0; GPBCON = GPB5_out|GPB6_out|GPB7_out|GPB8_out; // 将LED1-4对应的GPB5/6/7/8四个引脚设为输出 while(1){ wait(30000); GPBDAT = (~(i<<5)); // 根据i的值,点亮LED1-4 if(++i == 16) i = 0; } return 0;}
all : head.S leds.c arm-linux-gcc -c -g -o head.o head.S arm-linux-gcc -c -g -o leds.o leds.c arm-linux-ld -Ttext 0x00000000 head.o leds.o -o sdram_elf arm-linux-objcopy -O binary -S sdram_elf sdram.bin arm-linux-objdump -D -m arm sdram_elf > sdram.disclean: rm -f sdram.dis sdram.bin sdram_elf *.o
原本Makefile中没有加-g这使我很郁闷,能用elf调试但是什么断点都不能打。以前没有注意这个问题。原链接地址是0x30000000,我改为0x0这位就可以在内部ram中调试。下边看看内部ram拷贝到sdram的效果图:

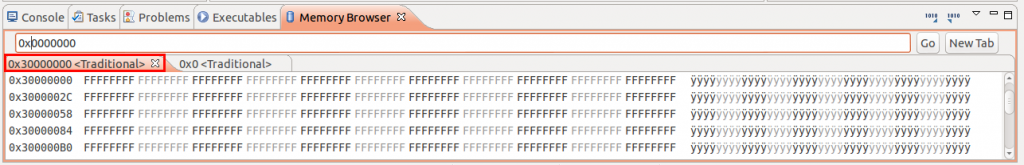

copy之前:

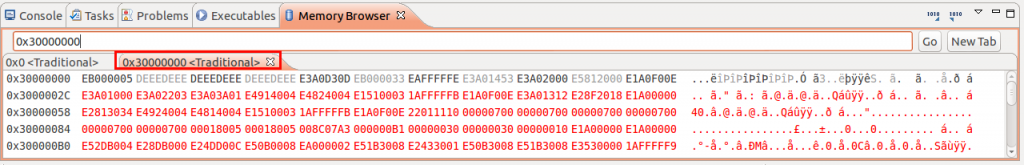

copy之后:
1.要想看到拷贝效果,调试之前要先断电上电一下,这位sdram中的内容就丢失变为0xff。不然上次拷贝过的东西还有,就看不到效果了。
2.还有一点遗憾,就是我把链接地址改为0x00000000后,在程序中跳到main时,实际上还在内部ram中。我无法跳到SDRAM,因为我直接写一个绝对地址0x3000000e8,编译都不让我过的。反正通过图能看到确实拷贝过来了,这是从sram到sdram中的拷贝方法,可以为以后从NorFlash拷贝和从NandFlash拷贝到甚至SD卡中拷贝到ram中垫下了基础。
这个程序要想下载运行,把链接地址改为0x30000000 -(内存大小)范围内应该都没有问题。
这也得出了,u-boot的启动原理,链接时候只管链接到内存中的地址(0x33F80000),当下载到NandFlash中运行的时候,只用相对跳转指令(就像在大街上左走20米,右走20米),这样欺骗代码,不让它知道自己在哪里。到内存初始化好了,代码拷贝过去之后。突然来个绝对跳转到SDRAM中(就像在大街上前门大街15号)。这也是如果把链接地址改成的0x0是能调试了,但是就不能跳转SDRAM中了。目前不能,不知道以后能不能。
