RDIFramework.NET ━ .NET高速信息化系统开发框架 ━ 工作流程组件介绍

RDIFramework.NET ━ .NET快速信息化系统开发框架

工作流程组件介绍

RDIFramework.NET，基于.NET的快速信息化系统开发、整合框架，给用户和开发者最佳的.Net框架部署方案。

1、RDIFramework.NET框架介绍

　　RDIFramework.NET，基于.NET的快速信息化系统开发、整合框架，为企业或个人在.NET环境下快速开发系统提供了强大的支持，开发人员不需要开发系统的基础功能和公共模块，框架自身提供了强大的函数库和开发包，开发人员只须集中精力专注于业务部分的开发，因此大大提高开发效率和节约开发成本。框架采用目前最主流的C#语言开发完成，支持多种数据库类型，支持WinForm与Web。使用RDIFramework.NET能提高管理类软件系统的整体质量、提高模块与模块之间的兼容性、提高代码的重复利用率，使软件系统架构更加合理、质量更加过硬，使得劳动成果最大程度上重复利用。



2、RDIFramework.NET 工作流程组件

　　RDIFramework.NET框架V2.8以下版本不包含工作流程组件，在实际使用过程中，很多客户提出了让我们在框架中提供对工作流程的想法，终于经过数月的奋战，在V2.8版本开始提供对工作流的支持。
　　RDIFramework.NET工作流程组件是以RDIFramework.NET框架为支撑，根据我们多年的项目经验和项目实践，结合国内各大工作流产品的特点研发的一套流程管理组件。该组件不仅考虑到从零搭建业务系统，也考虑到与现有业务系统的整合。从零搭建系统我们可以使用RDIFramework.NET框架以基础，来快速搭建业务系统。与现有系统的整合，我们的流程引擎提供了丰富的功能接口，供三方业务系统调用，并提供组件的全部源码方便用户进行整合。RDIFramework.NET工作流程组件采用SOA架构模式，流程引擎支持WCF方式访问。支持B/S、C/S系统，同时支持SQLServer、ORACLE等主流数据库。

　　RDIFramework.NET━工作流组件主要涵盖工作流的设计与定义、流程实例的发起与运行、业务流程的监控与管理、工作流组件与业务系统的集成与协作等内容。

 2.1、功能特色

　　RDIFramework.NET━工作流组件具有以下特色：

　　1、与RDIFramework.NET框架完美结合，支持B/S、C/S系统，SQLServer、Oracle等多数据库类型支持，同时可以使用框架本身提供的所有服务接口。

　　2、可定制的表单：在BS结构中，用户可自由开发UserControl，并通过流程管理工具建立表单与业务平台的联系，表单即可在系统中流转。 C/S结构中，组件通过动态加载DLL或者EXE文件实现加载不同的功能模块，便于软件管理和升级。

　　3、分布式流程引擎：真正面向SOA架构（服务层可部署为WCF、Windows Service、Web Service、Remote等），提供标准的WCF接口调用，可以实现远程调用，分布式部署。丰富的开发接口，用户可通过在程序中调用接口实现流程启动、流转等。

　　4、流程引擎支持复杂业务流转：独立研发的流程引擎，考虑到国内用户的特点，支持复杂多变的流程流转，流程图配置简单，业务逻辑一目了然。组织机构、处理者和岗位分配贴近用户企业。

　　5、流程设计器：可视化的流程图制作工具，所见即所得的制作流程图，并可以把流程图导出到XML文件中，也可以从XML文件中导入流程。

　　6、与已有系统集成：可方便与已有系统集成，可通过调用流程引擎接口把流程功能集成到现有业务系统中，而用户原有的系统只需做少许改动即可。流程引擎全都是以接口的方式体现，具备2个特性：业务无关性，程序结构无关性。即适应任何业务系统，又适应B/S和C/S结构的程序，只要调用相应的接口方法即可。

　　7、即时消息：即时消息可以帮助在线和离线用户及时得到流程通知，便捷的实现协同办公。

　　8、流程统计图表：可以统计流程任务的处理情况，考察任务处理者的工作效率，实现绩效考核，并可以监控流程的其他状态方便决策。

　　9、编码简单易懂，适合常用设计模式，注释详细。提供全部的设计文档、源码实现、配套说明文档，可以在不同软件项目中反复使用，提高工作效率。提供完善的接口函数调用说明、开放接口、开放源码、开放数据库结构设计。完全支持最终用户的个性化2次开发实际需求，可以在不同软件项目中反复使用，提高工作效率。

　　10、其他。

2.2、流程设计器

　　在开始之前，先介绍一下目前市场上流程设计器的几种形式，无非就是两种形式一种是B/S的，一种是C/S，个人感觉这两种形式没必要苛求那一种，各有优缺点，B/S的不用安装可直接使用，但操作灵活性比不上C/S的，B/S的流程设计器目前有几种技术可以实现，一种是js，一种是Silverlight或者FLex，还有一种是用ActiveX插件。流程设计器一般是管理员、实施人员使用，用户群体比较单一固定，但使用要求比较高，必须方便灵活，所以我们的流程设计器采用C/S的方式，结合框架提供的各种服务，绝对不压于B/S的流程设计器。

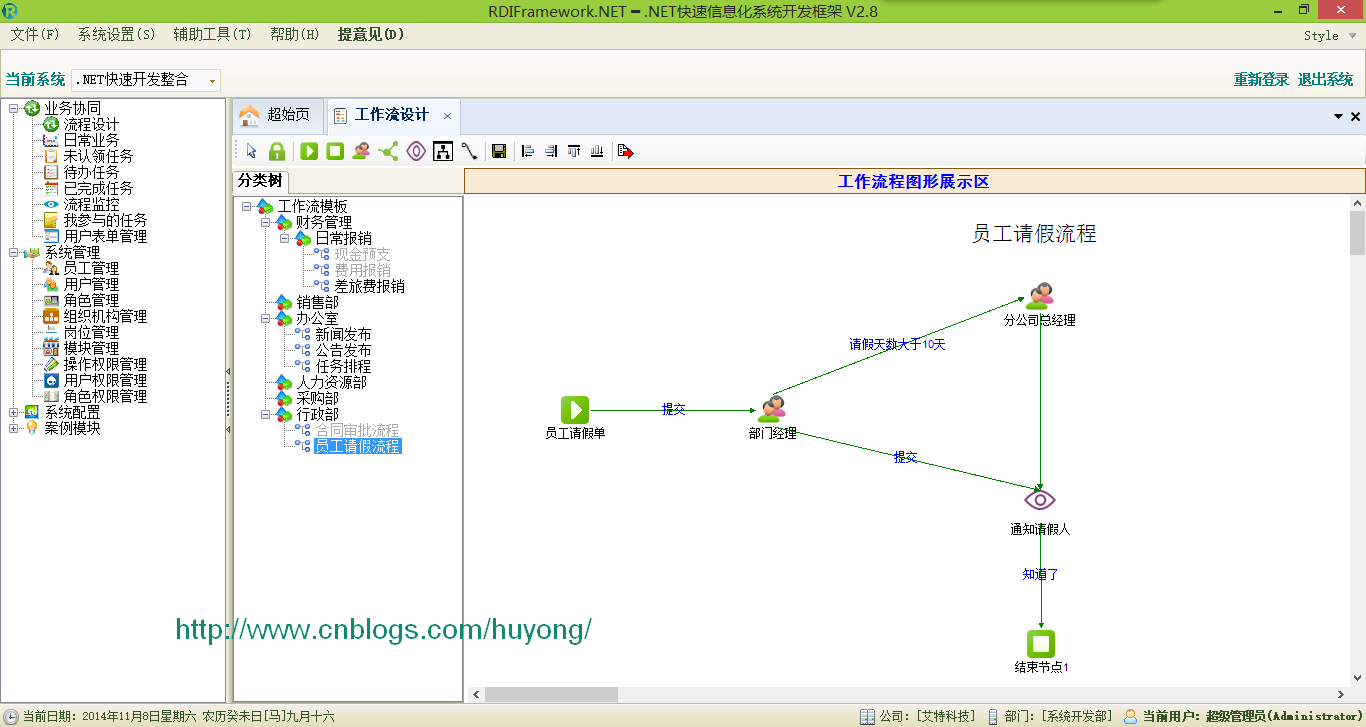

　　流程设计器是编辑流程模版的工具，可视化的流程设计器能直观的编辑流程模版，所见即所得，流程模版存放流程流转所需要的信息，使用流程设计器来管理流程模版是比较常见的方式，如下图是RDIFramework.NET━工作流组件的流程设计器：



2.3、流程引擎

　　设计非常灵活的引擎，满足任意复杂的业务需求，使最终用户通过修改流程图，配置业务表单来完成流程再造，不需要修改程序代码，流程引擎能按照新的模板流转。流程引擎设置6种类型的任务节点，基本可以完成任何情况的流传，例如，会签，审批，根据业务条件流转等，流程引擎独立设计，提供对外接口，可以与任意系统整合。RDIFramework.NET━工作流组件流程引擎提供了以下基本功能 。

　　1、顺序流转：像发邮件一样，工作流转到下一处理人,处理人像处理邮件一样查看任务和处理任务。

　　2、条件流转：根据业务数据，满足不同条件流转到不同的处理人。例如采购金额大于等于10万的采购单需流转到总经理，小于10万的采购单需流转到分管经理。

　　3、任务回退：在领导审批时不满意处理结果，需要退回前一任务处理人，让他重新处理后再提交。

　　4、任务会签：对某些工作需要多位领导都签字后才能执行的任务，设定该任务会签的领导，所涉及到的领导都审批后，该任务才能继续向下流转。

　　5、 任务合流：多个任务流向一个任务的汇总流程

　　6、 任务超时提醒：任务超过设定时间时向任务执行者或者指定人员进行提醒。

　　7、 任务授权：可以授权某人暂行自己的业务执行权利。

　　8、 任务指派：任务流转到自己时，我们可以指派某人也执行此任务。

　　9、支持共享任务处理：多人都有权处理的任务，都能看到该任务，别其中一人处理后，其他人不会再看到该任务。

　　10、支持召回：在下一任务未处理前可召回。

　　11、支持子流程(流程嵌套)。

　　12、支持多启动节点：在流程环节基本相同只有开始任务不同时，可以利用多个开始节点并免多创建一个流程。

　　13、简化任务节点类型实现复杂流转：RDIFramework.NET工作流组件的任务节点类型是经过深入的归纳和抽象，类型少功能强，流程图更贴近实际的业务流程，没有多余的节点，一目了然，所见即所得。

　　14、任务到达通知：任务达到时向任务执行者或者指定人员进行提醒。

3、RDIFramework.NET 业务协同平台

　　业务协同平台是流程系统与用户交互的工作平台，所有的业务表单都通过平台展现，用户在该平台上处理日常业务（启动任务、处理任务、查看参与的任务，查看流程状态）。用户不必关心流程如何流转，只要处理好自己的业务表单即可，任务即会根据条件自动流转到下一个处理者。业务平台同时支持WinForm与WebForm两种方式。

3.1、WinForm协同平台

3.3.1、日常业务

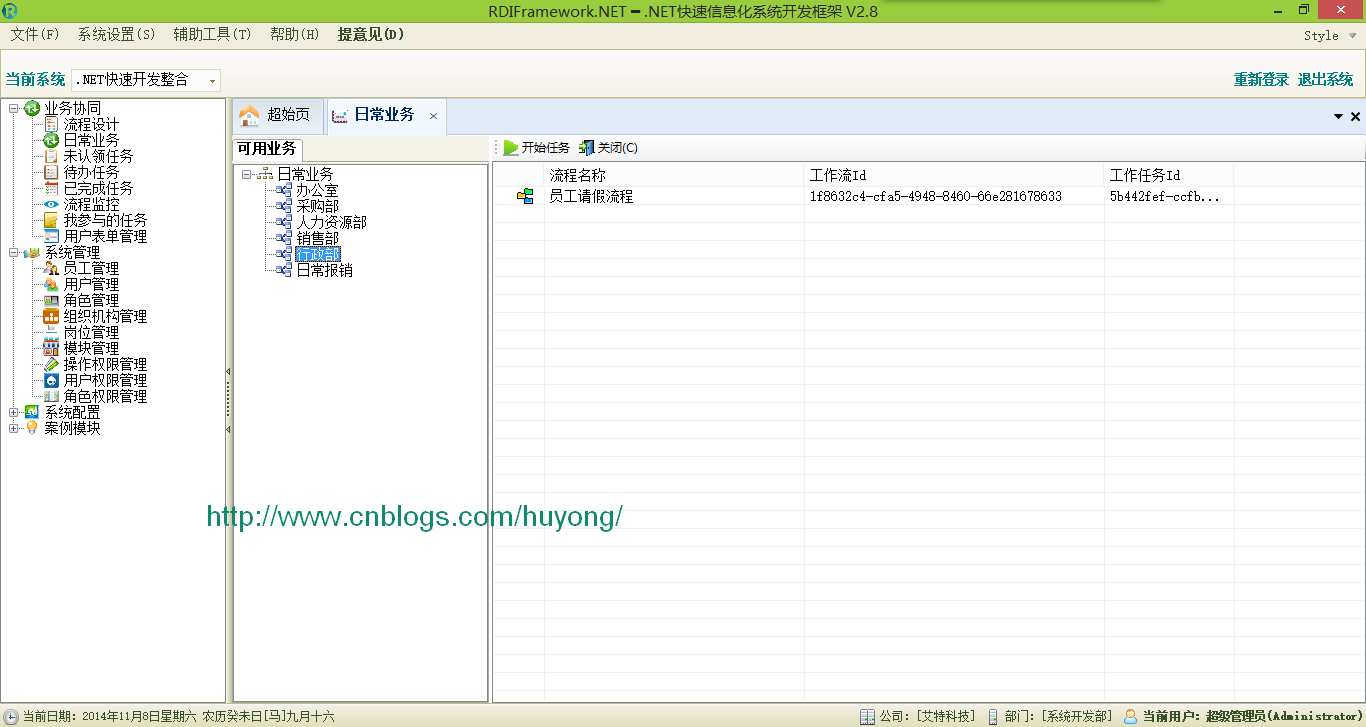

　　“日常业务”模块主要展示了当前登录用户可以启动的业务流程列表。流程引擎会自动根据当前用户可以启动的业务流程自动加载流程列表到“可用业务”树中。“日常业务”模块主界面如下图所示：

3.1.2、未认领任务

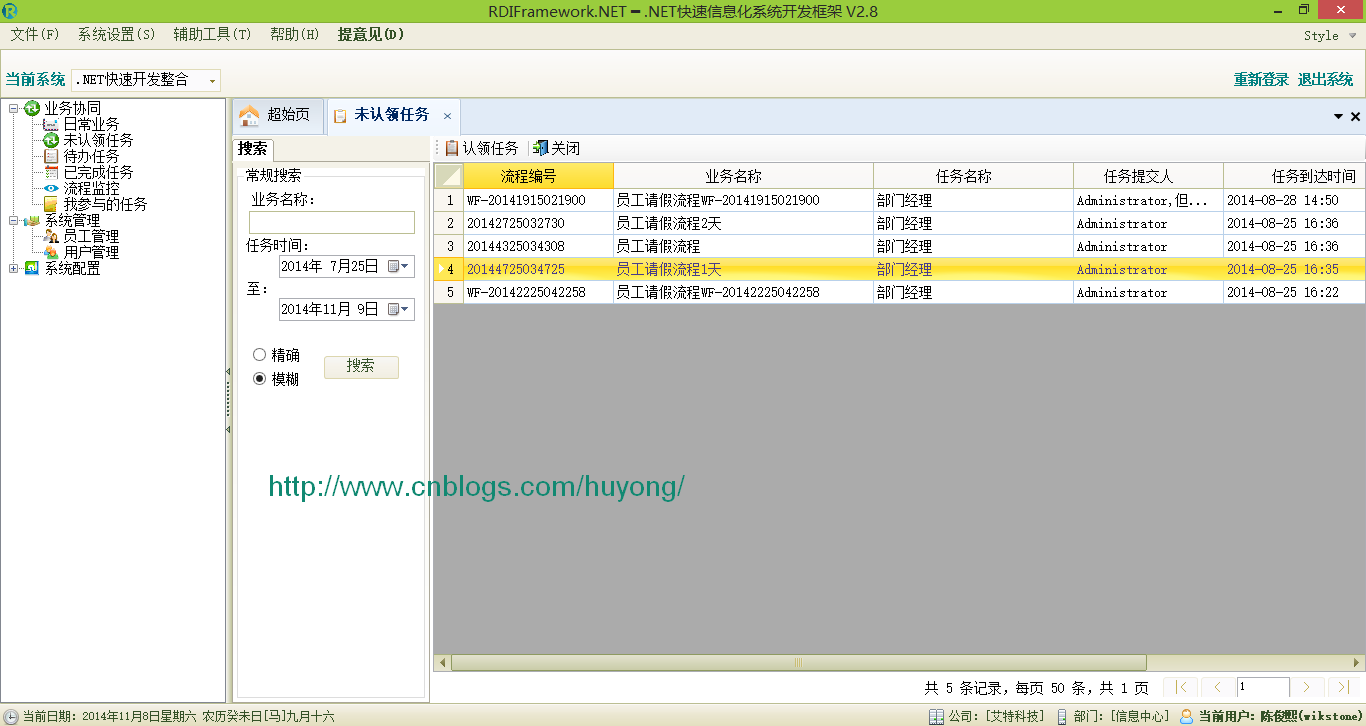

　　处理任务前，首先要认领任务。认领任务到“未认领任务”主界面进行认领，如下图所示。选择待认领的任务后点击“认领任务”就可以对所选任务进行认领，认领的任务就进入了“待办任务”列表。同时我们也可以按业务名称以及任务时间进行精确或模糊查询。

3.1.3、待办任务

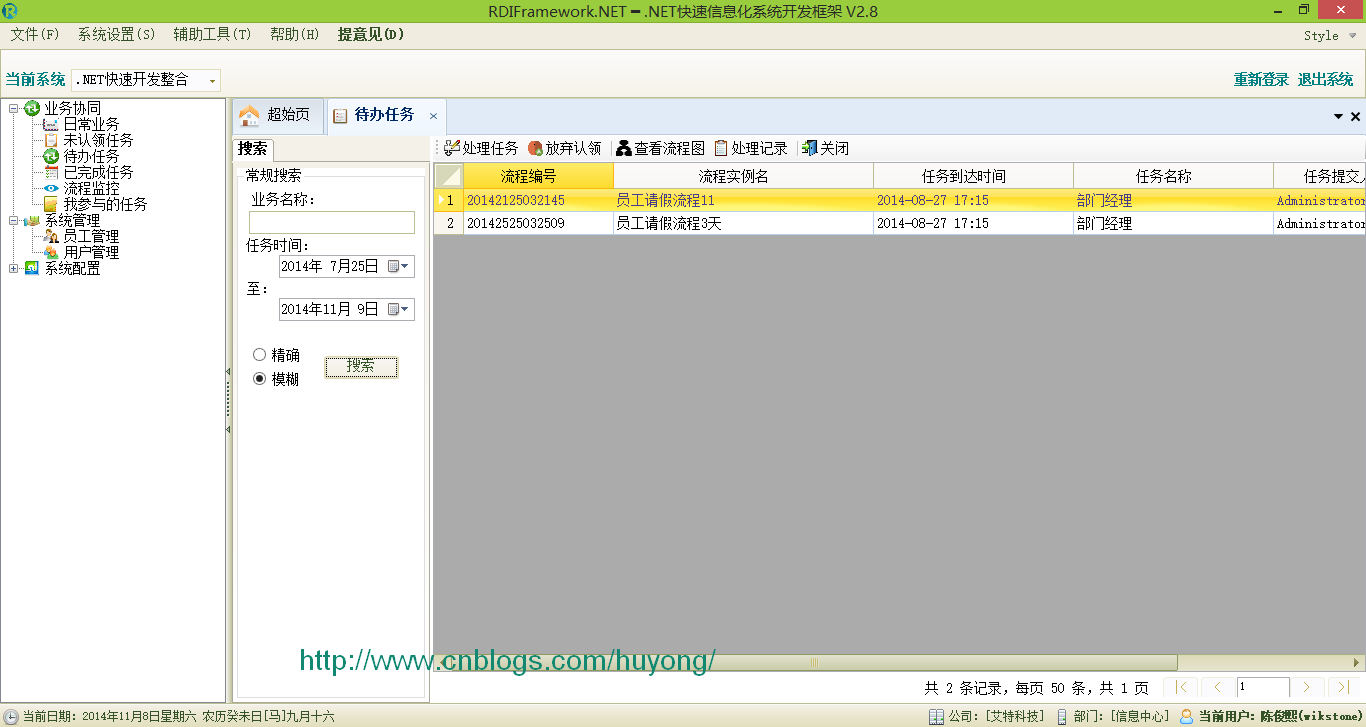

　　“待办任务”模块是我们真正处理业务的地方，已认领的任务会进入到“待办任务”列表中，在这儿我们可以按条件搜索待办任务、处理所选任务、放弃认领所选任务、查看所选任务的流程图、查看所选任务的处理记录。待办任务主界面如下图所示：

　　

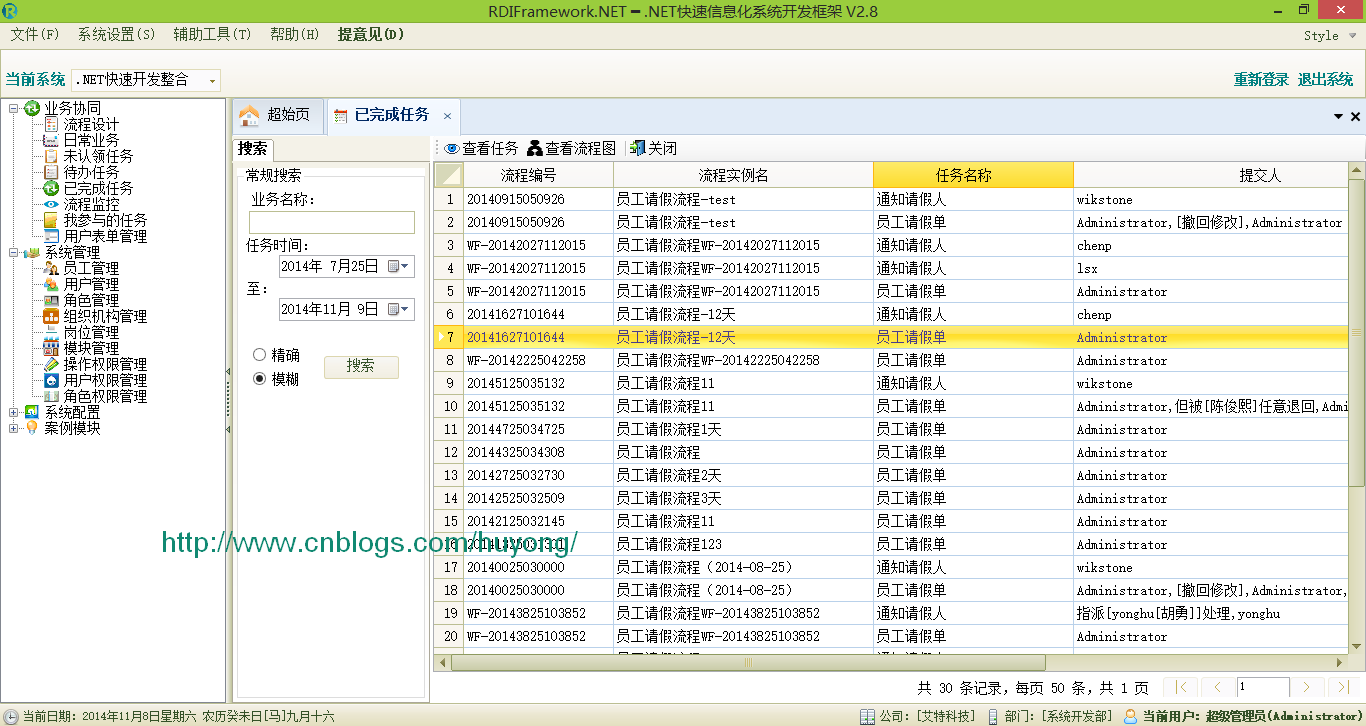

3.1.4、已完成任务

　　任务处理完成，进入到“已完成任务”列表，如下图所示。在已完成任务模块可以按条件查询已完成的任务，查看所选任务、查看任务流程图等。

3.1.4、流程监控

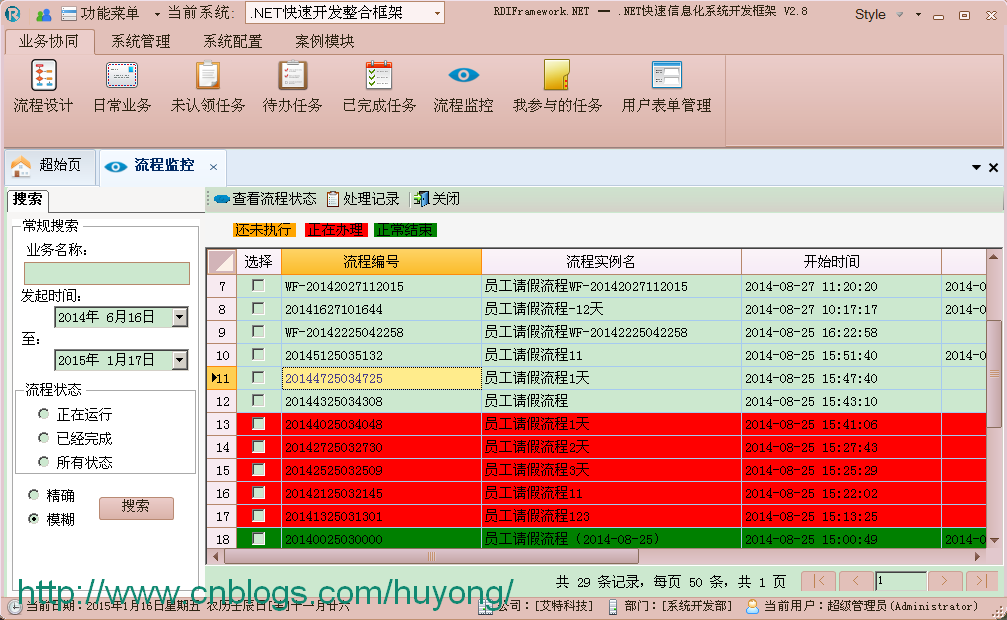

　　流程监控模块主要用于监控流程的执行情况，界面上通过不同颜色显示流程的几种状态，如：还未执行、正在办理、正常结束。在流程监控主界面，我们可以组合条件搜索业务流程，同时还可以查看所选业务流程的状态以及处理记录。流程监控主界面如下图所示：

3.2、Web协同平台

3.2.1、日常任务

　　“日常业务”模块主要展示了当前登录用户可以启动的业务流程列表。流程引擎会自动根据当前用户可以启动的业务流程自动加载流程列表到“可用业务”树中。“日常业务”模块主界面如下图所示：

3.2.2、未认领任务

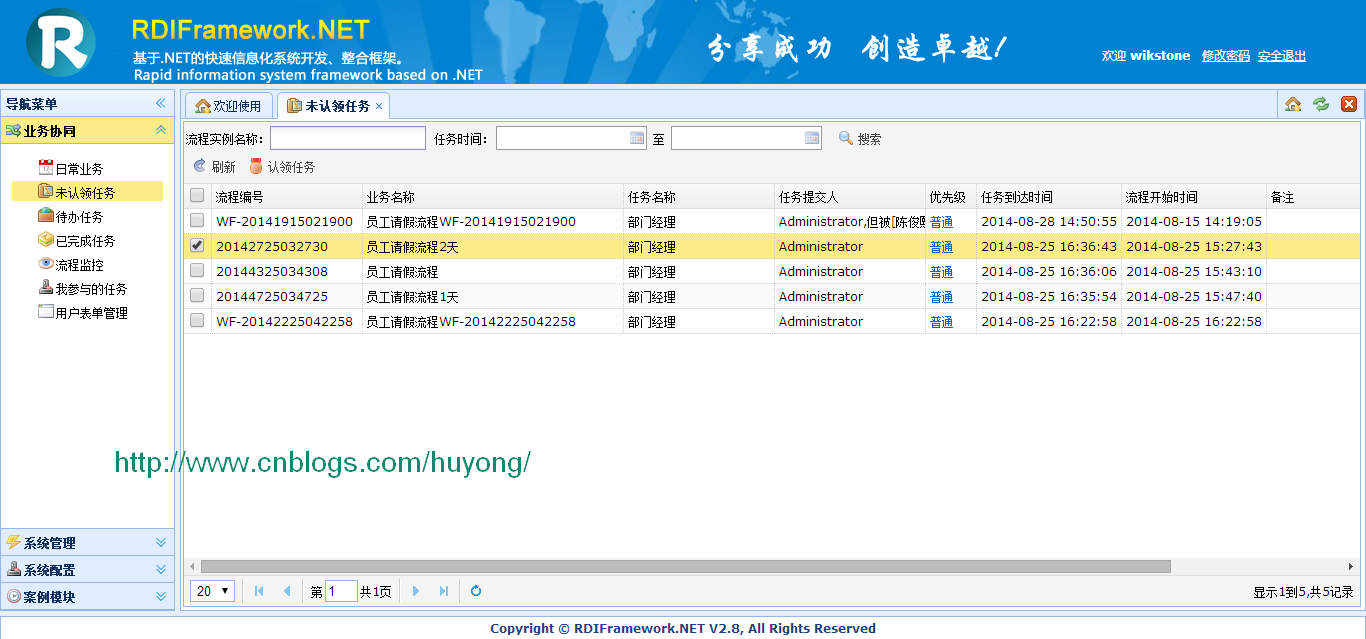

　　处理任务前，首先要认领任务。认领任务到“未认领任务”主界面进行认领，如下图所示。选择待认领的任务后点击“认领任务”就可以对所选任务进行认领。同时我们也可以按业务名称以及任务时间进行精确或模糊查询。首先要认领任务。认领任务到“未认领任务”主界面进行认领，如下图所示。选择待认领的任务后点击“认领任务”就可以对所选任务进行认领。同时我们也可以按业务名称以及任务时间进行精确或模糊查询。

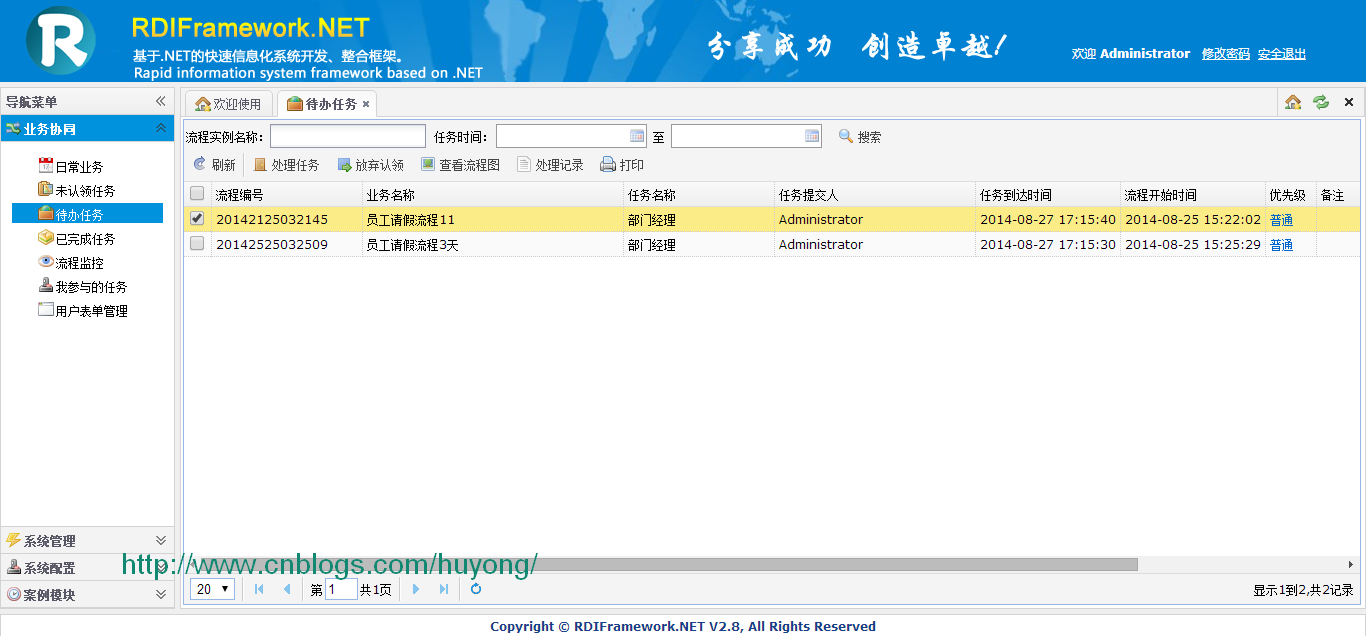

3.2.3、待办任务

　　“待办任务”模块是我们真正处理业务的地方，已认领的任务会进入到“待办任务”列表中，在这儿我们可以按条件搜索待办任务、处理所选任务、放弃认领所选任务、查看所选任务的流程图、查看所选任务的处理记录。待办任务主界面如下图所示：



3.2.4、已完成的任务

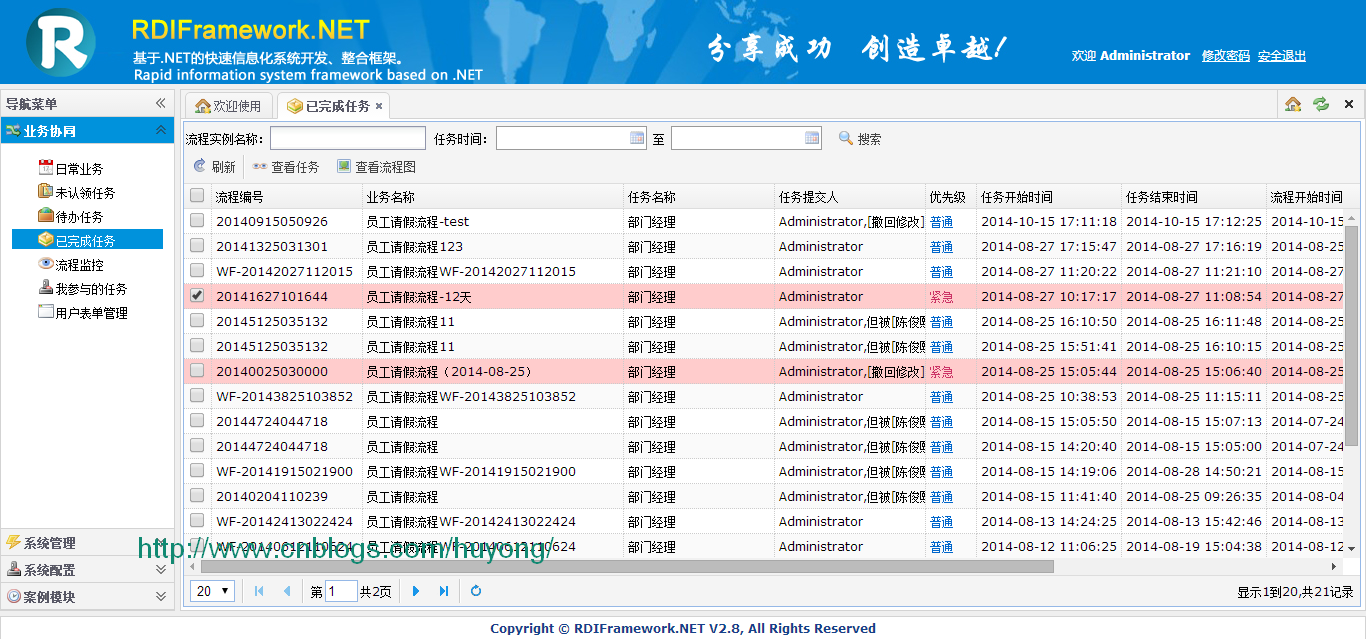

　　任务处理完成，进入到“已完成任务”列表，如下图所示。在已完成任务模块可以按条件查询已完成的任务，查看所选任务、查看任务流程图等。

3.2.5、流程监控

　　流程监控模块主要用于监控流程的执行情况，界面上通过不同颜色显示流程的几种状态，如：还未执行、正在办理、正常结束。在流程监控主界面，我们可以组合条件搜索业务流程，同时还可以查看所选业务流程的状态以及处理记录。流程监控主界面如下图所示：

3.2.6、我参与的任务

　　我参与的任务主界面如下图所示：
