实例演示怎么使用RDIFramework.NET 框架的工作流组件进行业务流程的定义—请假申请流程

实例演示如何使用RDIFramework.NET 框架的工作流组件

进行业务流程的定义—请假申请流程

　　参考文章：

RDIFramework.NET — 基于.NET的快速信息化系统开发框架 — 系列目录

RDIFramework.NET ━ .NET快速信息化系统开发框架 ━ 工作流程组件介绍

RDIFramework.NET ━ .NET快速信息化系统开发框架 ━ 工作流程组件Web业务平台

RDIFramework.NET ━ .NET快速信息化系统开发框架 ━ 工作流程组件WinForm业务平台

　　RDIFramework.NET工作流程组件是以RDIFramework.NET框架为支撑，根据我们多年的项目经验和项目实践，结合国内各大工作流产品的特点研发的一套流程管理组件。该组件不仅考虑到从零搭建业务系统，也考虑到与现有业务系统的整合。从零搭建系统我们可以使用RDIFramework.NET框架以基础，来快速搭建业务系统。与现有系统的整合，我们的流程引擎提供了丰富的功能接口，供三方业务系统调用，并提供组件的全部源码方便用户进行整合。RDIFramework.NET工作流程组件采用SOA架构模式，流程引擎支持WCF方式访问。支持B/S、C/S系统，同时支持SQLServer、ORACLE等主流数据库。

　　RDIFramework.NET━工作流组件主要涵盖工作流的设计与定义、流程实例的发起与运行、业务流程的监控与管理、工作流组件与业务系统的集成与协作等内容。

　　一、请假流程业务说明

    员工请假流程在企业各大信息化系统中基本都会涉及到，本文我将向大家展示使用RDIFramework.NET工作流组件来自定义员工请假流程。目前的请假业务流程要求是这样的：

    员工请假首先要提交至请假人所在部门的“部分经理”审批，如果请假天数小于等于3天则“部门经理”有权直接审批，否则需要提交至“分公司总经理”审批。

　　二、请假申请流程定义

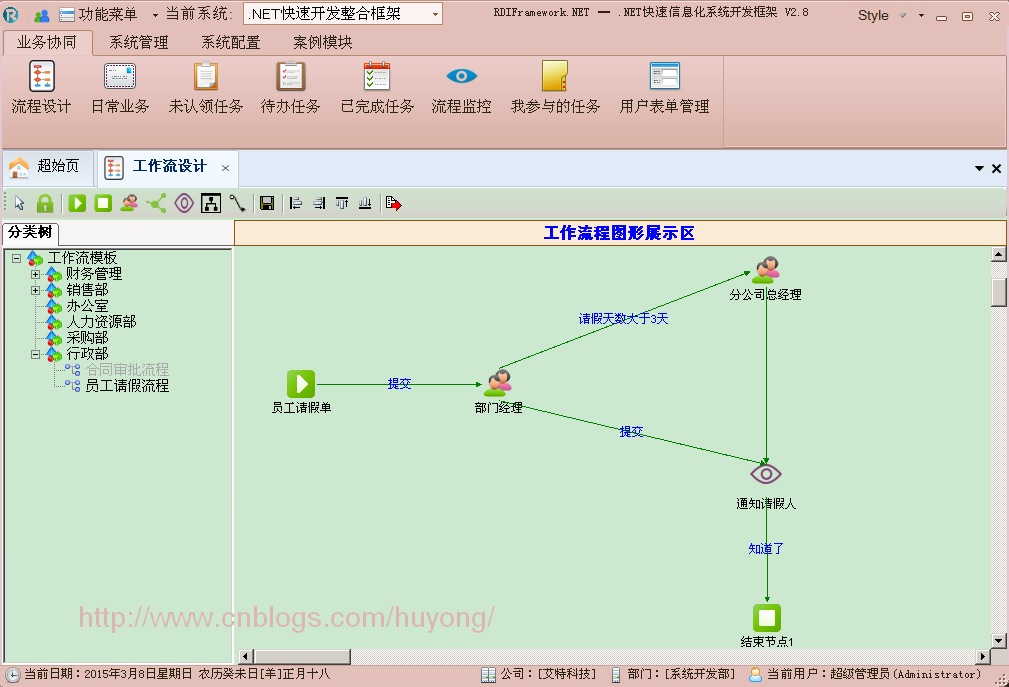

　　请假申请业务流程我们已经清晰，现在我们使用RDIFramework.NET框架进行请假申请的定义。最终提供的请假流程如下图所示：

　　三、请假申请业务表单开发

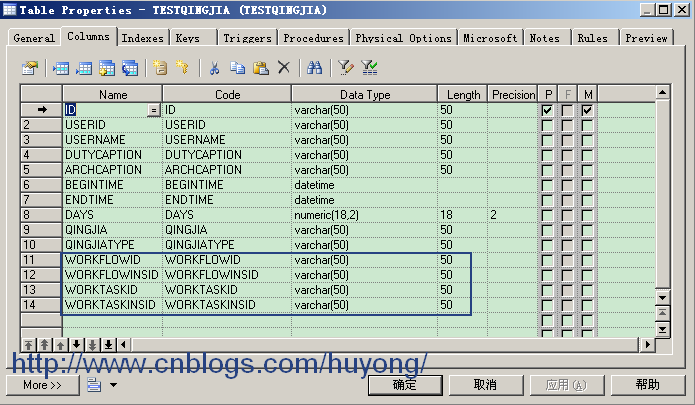

　　现在请假申请的整个流程的定义我们算完成了，下面我们就开始开发请假表单，表单开发非常简单，我们可以按常规的开发表单的方式进行开发，再加载到框架下即可。开发表单前我们需要在数据库中建立请假单这个数据表。同时表中需要包含以下四个字段：WorkFlowId(工作流主键)、WorkFlowInsId(工作流实例主键)、WorkTaskId(工作任务主键)、WorkTaskInsId(工作任务实例主键)。如下图所示：

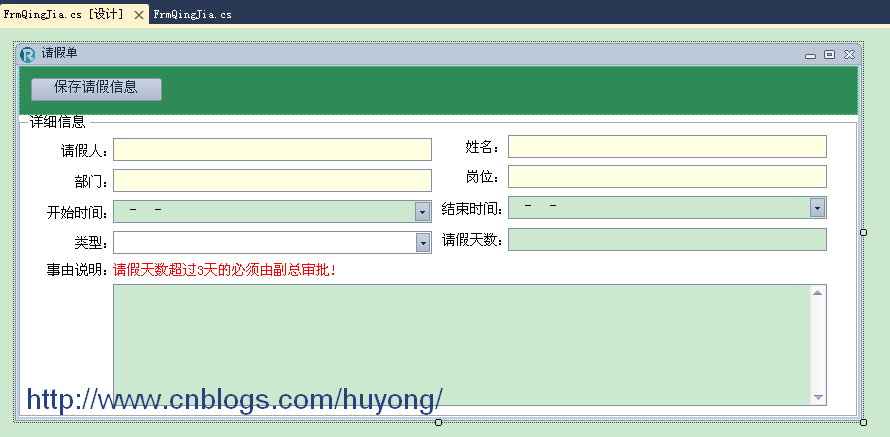

　　表定义好了，现在我们就要进行业务表单的开发了，打开VS，开发请假申请表单，如下图所示：

　　再编写表单代码，在代码中可以自由实现表单的业务逻辑，非常的灵活。同时流程的业务表单只需要继承自我们已经实现的基类(FrmBaseBizeForm)即可，再重载相应的方法。下面给了整个请假申请的业务表单实现代码以供参考，如下所示：

using System;using System.Data; namespace RDIFramework.WorkFlow{    using RDIFramework.BizLogic;    using RDIFramework.Utilities;    using RDIFramework.WinForm.Utilities;     /// <summary>    /// 请假申请    /// </summary>    public partial class FrmQingJia : FrmBaseBizeForm    {        public FrmQingJia()        {            InitializeComponent();        }         private void FrmQingJia_Load(object sender, EventArgs e)        {            base.Form_Load();            this.SetControlState();            this.ShowEntity();        }         public override void SetControlState()        {            if (!string.IsNullOrEmpty(this.PageState))            {                this.pnlTool.Enabled = this.PageState != WorkConst.STATE_VIEW;            }                         if (!string.IsNullOrEmpty(this.CtrlState))            {                gbMain.Enabled = btnSave.Enabled = this.CtrlState != "查看";            }            else            {                gbMain.Enabled = btnSave.Enabled = false;            }        }         public override void ShowEntity()        {            string sql = "select * from testQingjia where [email protected]";            var sqlBuilder = new SQLBuilder(this.WorkFlowDbProvider);            sqlBuilder.BeginSelect("testQingjia");            sqlBuilder.SetWhere("workflowinsId", WorkFlowInsId);            DataTable dt = sqlBuilder.EndSelect();            if (dt != null && dt.Rows.Count > 0)//判断是否有数据，有数据读取数据库中的值            {                txtUserId.Text = dt.Rows[0]["userid"].ToString();                txtUserName.Text = dt.Rows[0]["userName"].ToString();                txtDuty.Text = dt.Rows[0]["dutyCaption"].ToString();                txtDepartment.Text = dt.Rows[0]["archCaption"].ToString();                dtBeginTime.Text = dt.Rows[0]["beginTime"].ToString();                dtEndTime.Text = dt.Rows[0]["endTime"].ToString();                txtDays.Text = dt.Rows[0]["Days"].ToString();                txtQingJia.Text = dt.Rows[0]["QingJia"].ToString();                cboQingJiaType.Text = dt.Rows[0]["QingJiaType"].ToString();            }            else//如果没有数据，初始化默认值            {                txtUserId.Text = UserId;                txtUserName.Text = UserName;                txtDuty.Text = DutyCaption;                txtDepartment.Text = ArchCaption;                dtBeginTime.Text = DateTime.Now.ToShortDateString();                dtEndTime.Text = DateTime.Now.ToShortDateString();            }        }         public override void SaveFormData(bool isDraft)        {            base.SaveFormData(isDraft);            var sqlBuilder = new SQLBuilder(this.WorkFlowDbProvider);            string sql = "DELETE TESTQINGJIA WHERE [email protected]";//先删除原有数据            sqlBuilder.BeginDelete("testQingjia");            sqlBuilder.SetWhere("WORKFLOWINSID", WorkFlowInsId);            sqlBuilder.EndDelete();              sqlBuilder.BeginInsert("testQingjia");            sqlBuilder.SetValue("WorkFlowId", WorkFlowId);            sqlBuilder.SetValue("WorkTaskId", WorkTaskId);            sqlBuilder.SetValue("WorkFlowInsId", WorkFlowInsId);            sqlBuilder.SetValue("WorkTaskInsId", WorkTaskInsId);            sqlBuilder.SetValue("ID", BusinessLogic.NewGuid());            sqlBuilder.SetValue("userId", txtUserId.Text);            sqlBuilder.SetValue("userName", txtUserName.Text);            sqlBuilder.SetValue("dutyCaption", txtDuty.Text);            sqlBuilder.SetValue("archCaption", txtDepartment.Text);            if (this.WorkFlowDbProvider.CurrentDbType == CurrentDbType.Oracle)            {                sqlBuilder.SetValue("BeginTime", !string.IsNullOrEmpty(dtBeginTime.Text) ? BusinessLogic.GetOracleDateFormat(DateTimeHelper.ToDate(dtBeginTime.Text)) : BusinessLogic.ConvertToDateToString(dtBeginTime.Text));                sqlBuilder.SetValue("EndTime", !string.IsNullOrEmpty(dtEndTime.Text) ? BusinessLogic.GetOracleDateFormat(DateTimeHelper.ToDate(dtEndTime.Text)) : BusinessLogic.ConvertToDateToString(dtEndTime.Text));            }            else            {                sqlBuilder.SetValue("BeginTime", BusinessLogic.ConvertToDateToString(dtBeginTime.Text));                sqlBuilder.SetValue("EndTime", BusinessLogic.ConvertToDateToString(dtEndTime.Text));            }            sqlBuilder.SetValue("Days", txtDays.Text);            sqlBuilder.SetValue("QingJiaType", BusinessLogic.ConvertToString(cboQingJiaType.SelectedItem));            sqlBuilder.SetValue("QingJia", txtQingJia.Text);            sqlBuilder.EndInsert();        }         private bool CheckInput()        {            if (string.IsNullOrEmpty(BusinessLogic.ConvertToString(cboQingJiaType.SelectedItem)))            {                MessageBoxHelper.ShowWarningMsg("请选择请假类型！");                cboQingJiaType.Focus();                return false;            }             if (string.IsNullOrEmpty(txtDays.Text))            {                MessageBoxHelper.ShowWarningMsg("请假天数不能为空！");                txtDays.Focus();                return false;            }             if(!MathHelper.IsDecimal(txtDays.Text))            {                MessageBoxHelper.ShowWarningMsg("请假天数必须为数值型！");                txtDays.Focus();                return false;            }             if (string.IsNullOrEmpty(txtQingJia.Text))            {                MessageBoxHelper.ShowWarningMsg("请假事由不能为空！");                txtQingJia.Focus();                return false;            }             return true;        }         private void btnSave_Click(object sender, EventArgs e)        {            if (!CheckInput())            {                return;            }             this.SaveFormData(false);            MessageBoxHelper.ShowSuccessMsg("保存成功！");        }    }}

　　四、表单与业务流程的绑定

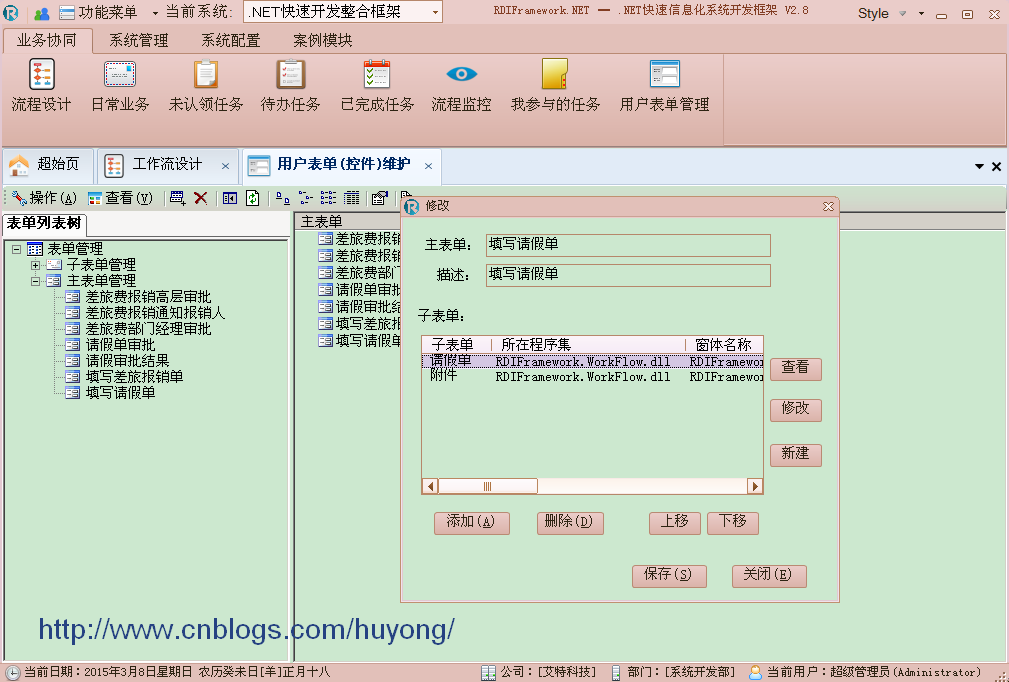

　　表单开发完成后，我们需要在RDIFramework.NET框架中对表单进行绑定，如下图所示：

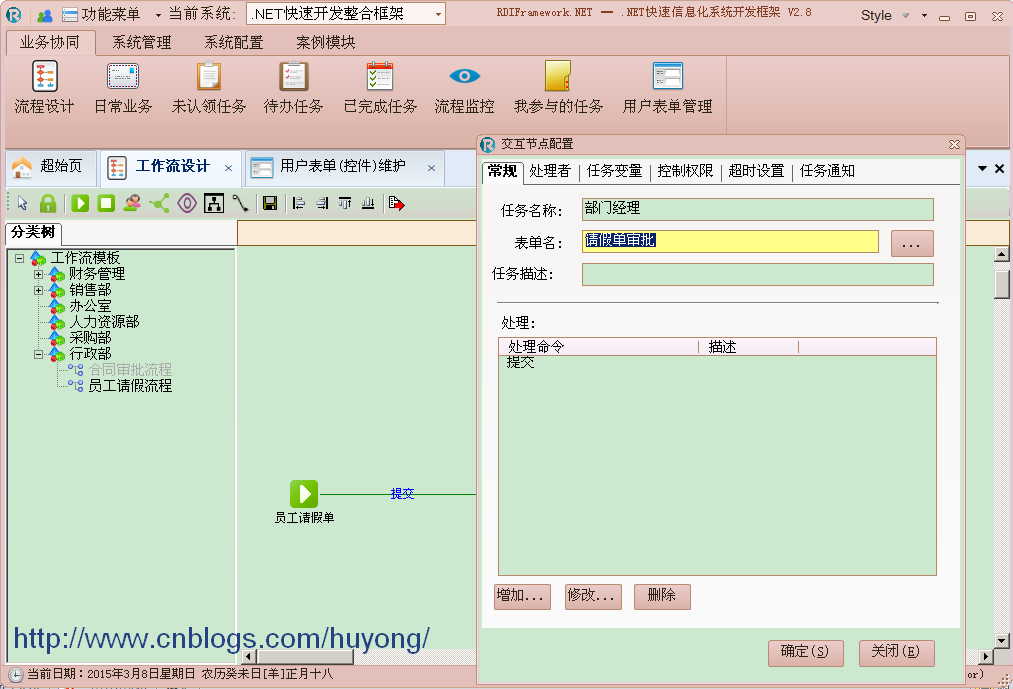

　　具体各项的说明可以参考RDIFramework.NET工作流部分的介绍文档。表单在框架中定义好后，我们再在请假申请各任务节点对表单进行绑定，需要说明的是，我们是以主表单以基础进行绑定的，这就代表一个任务节点可以拥有多个表单，这对复杂的业务非常有用。下面看下请假流程中部门经理对表单的绑定如下图所示，在“表单名”后面的按钮“...”就可以打开选择我们已经定义的主表单,来作为当前任务节点的表单列表。

　　五、请假申请演示

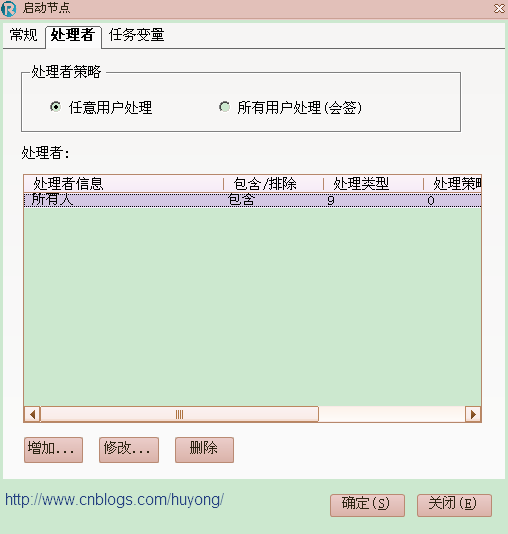

　　请假申请是每个登录系统的人都应该可以使用的业务流程，因此我们把“请假申请”的启动节点的处理才指定为“所有人”，这就代表只要能登录系统，就可以使用“请假申请”流程。如下图所示：

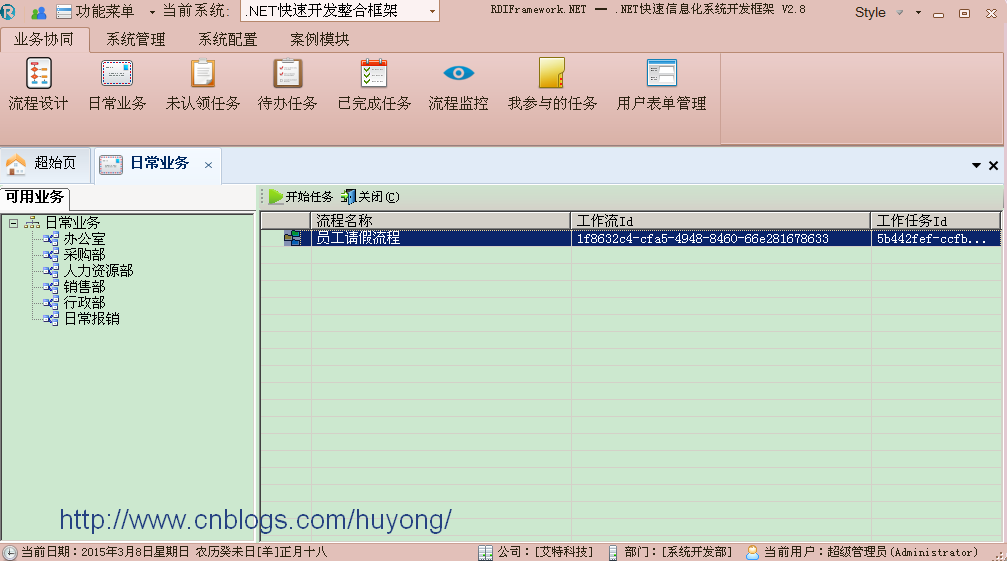

　　打开“日常业务”功能模块，可以看到当前用户可以使用的业务流程，如下图所示：

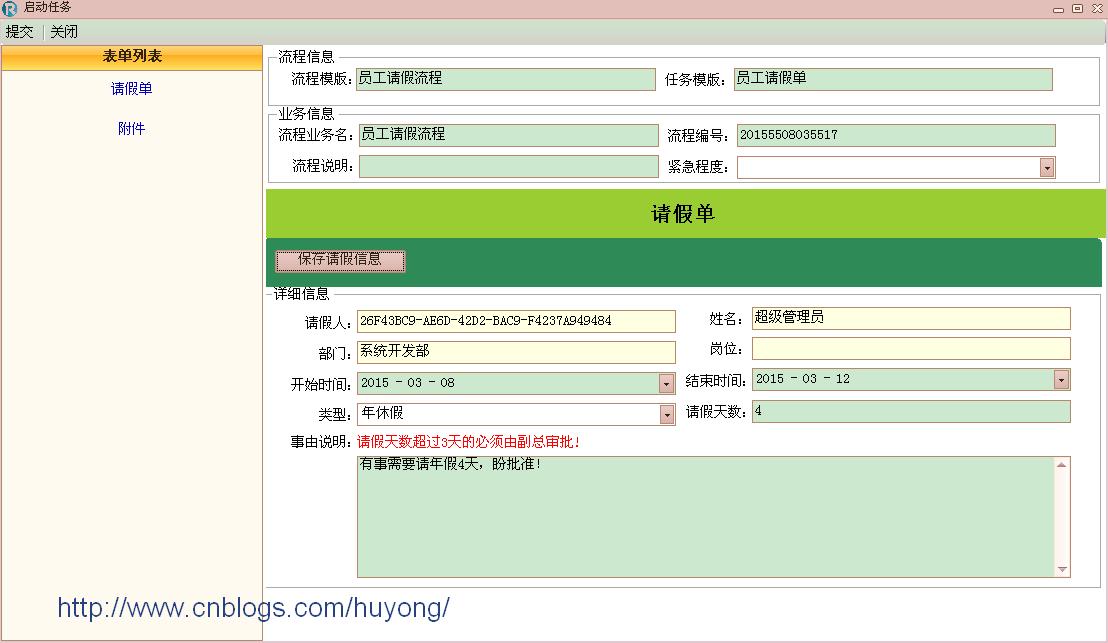

　　在“可用业务”中选择“行政部”，右侧列出所选节点当前用户有权限启动的所有业务流程，我们选择“员工请假流程”，单击“开始任务”，打开启动任务主界面，如下图所示。假设请假4天，则应由当前用户所在部门经理审批的同时还需要分公司总经理审批。

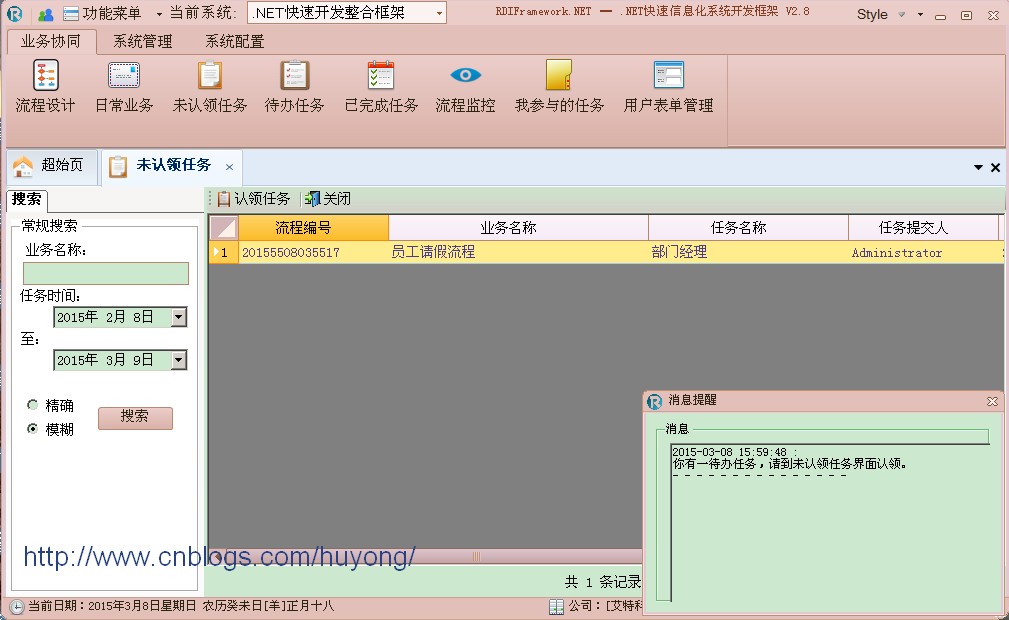

　　单击提交后，流程提交到部门经理“wikstone”处，以wikstone用户登录，在未认领任务界面，可以看到请假申请已经提交给“部门经理处了，如下图所示：

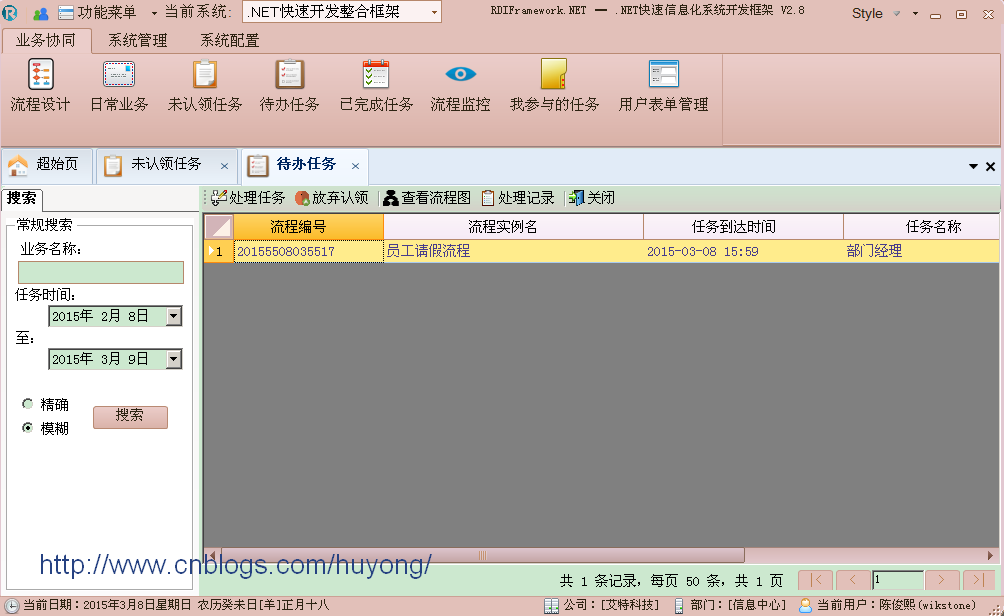

　　RDIFramework.NET工作流组件约定所有任务提交后都会进入对方未认领任务列表，这样做的好处是：如果当前提交后想反悔，只要对方没有认领，就可以撤回任务。选择“认领任务”后，进行待办任务窗体，如下图所示：

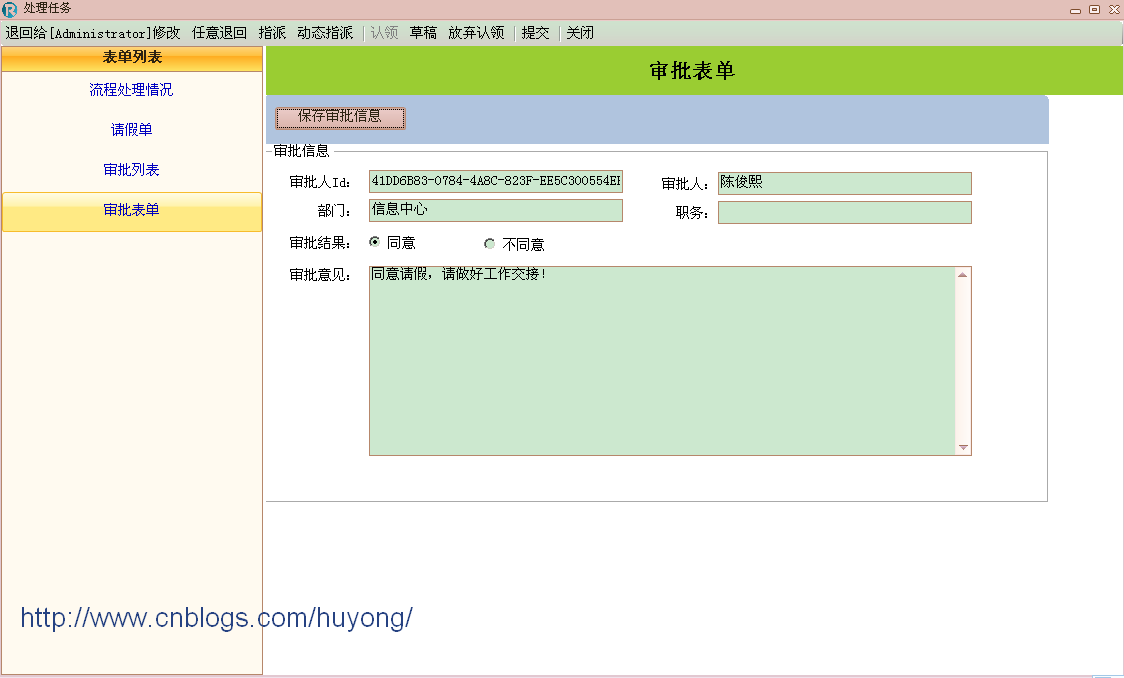

　　选择一条待办任务后，我们可以“处理任务”，放弃对当前任务的认领、查看当前任务的执行流程图，当前任务的“处理记录”等。我们选择“处理任务”按钮，对当前任务进行处理，如下图所示：

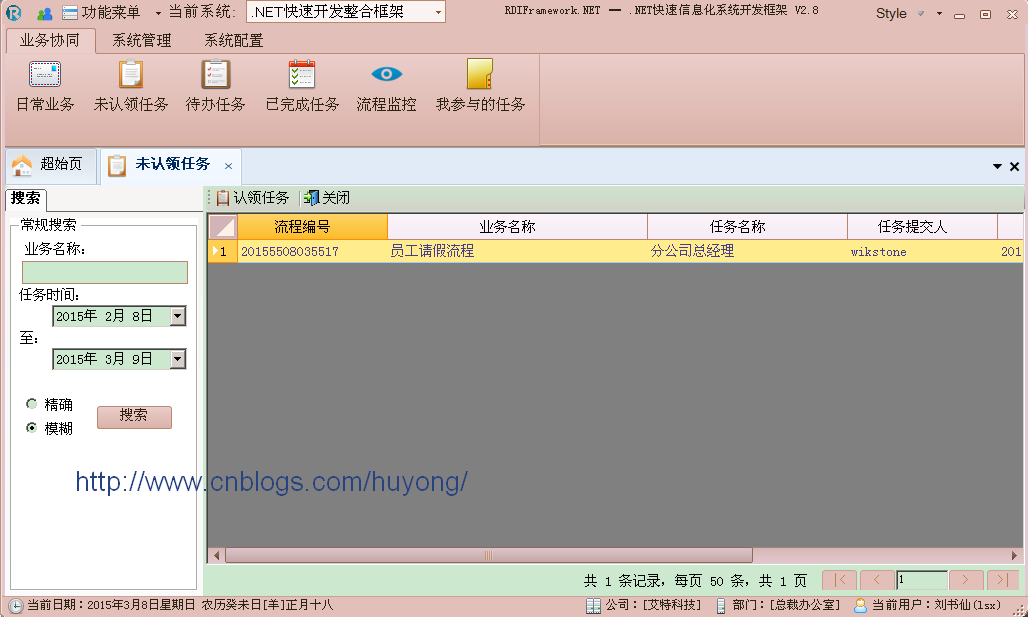

　　在“处理任务”主界面，我们可以做很多的操作，具体可以参考RDIFramework.NET工作流组件的相关说明，这儿就不一一阐述了。填写好审批意见后，单击“提交”按钮，即可根据流程定义（当前请假天数大于3天）提交到“分公司总经理”处审批。下面我们以分公司总经理“lsx”的用户登录系统，可以看到请假申请已经提交到了分公司总经理处。如下图所示：

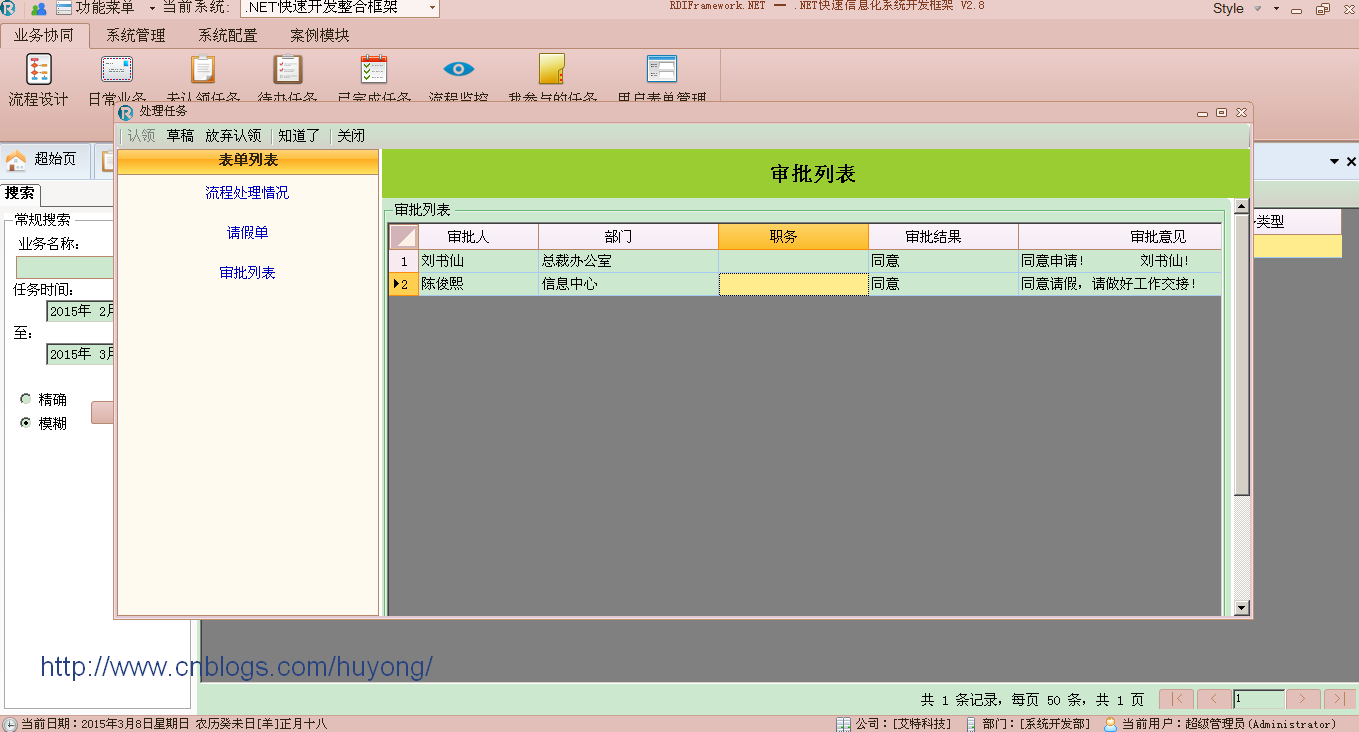

 　　按同样方式进行任务处理，再提交，流程就可以回到流程启动用户了。我们以流程启动者登录进来看下，查看下审批列表，如下图所示：

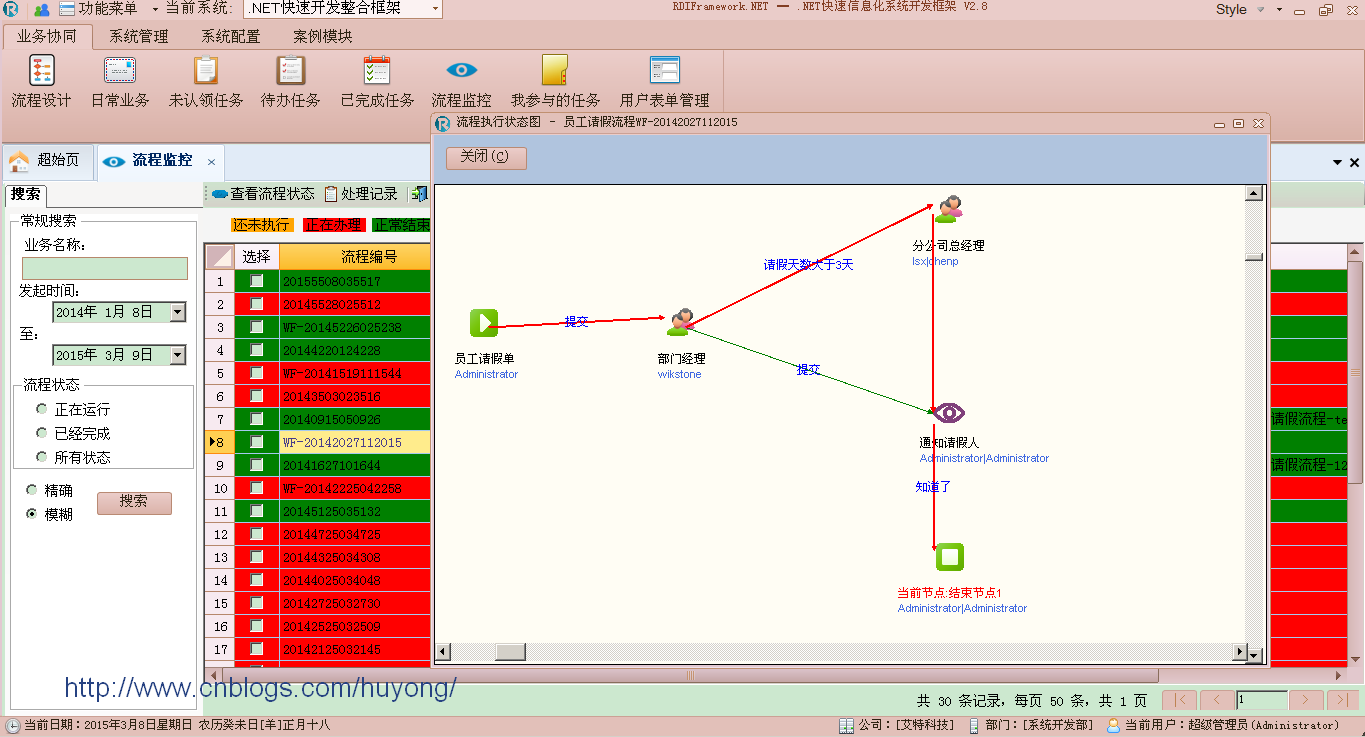

　　同时我们可以查看流程执行情况，如下图所示：

　　至此，整个请假申请业务流程完成，当前在流程流转的过程中还有很多操作，比如：任务的回退、授权、指派、召回等都可以轻易实现。
