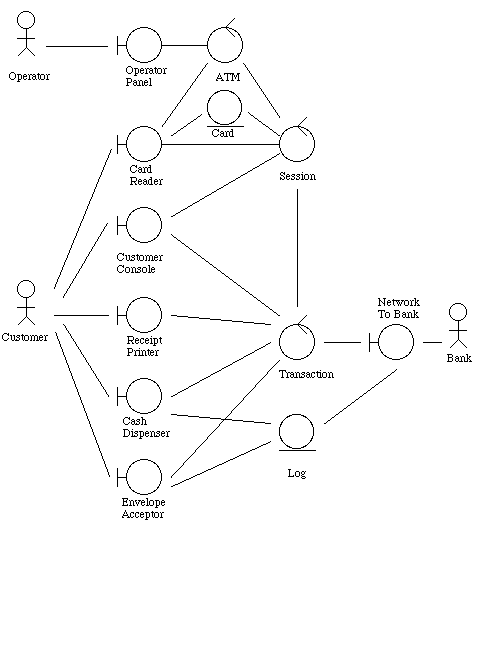

请问这种图叫什么图？是不是uml的标准图之一？还是扩充的？
另外一个问题就是分析完用例之后应该分析什么图？
谢谢
------解决方案--------------------------------------------------------
这个叫协做图，只是其中的对象都用Icon表示了
用例分析完以后，应该进行逻辑视图的设计，设计逻辑视图的目的是实现用例，也就是用例驱动。
逻辑视图中包括静态视图和动态视图，静态视图就是类图，主要描述静态结构，而动态视图则有协做图、顺序图、活动图，主要描述系统行为。
从静态和动态两个方面来说明你的用例将如何实现，这就是用例分析完以后要做的工作。
------解决方案--------------------------------------------------------
up
协作图
呵呵 楼上的错别字
------解决方案--------------------------------------------------------
lz的图里面有控制类，边界类，实体类
用例图ok之后，记住一个原则，一个用例对应一个控制类
边界类涉及到交互
实体类基本就是涉及数据库了
一家之言仅供参考
祝你成功
