CUDA系列学习（2）CUDA memory & variables

本文来介绍CUDA的memory和变量存放，分为以下章节：

（一）、CPU Memory 结构

（二）、GPU Memory结构

（三）、CUDA Context

（四）、kernel设计

（五）、变量 & Memory

             5.1 global arrays

             5.2 global variables

             5.3 Constant variables

             5.4 Register

             5.5 Local Array

             5.6 Shared Memory

             5.7 Texture Memory

             5.8 总结

（一）、CPU Memory 结构

CPU提速主要依靠局部性原理，即时间局部性和空间局部性。我们先看一下CPU的内存结构：

Data Access

先复习一下数据在这几级存储中的传输。作为数据transfer的基本单位，cache line的典型大小为8*8（8个变量，每个8bytes）=64bytes. 当一个cache想要load数据到寄存器时，检查cache中的line，如果hit了就get到数据，否则将整条line从主存中去出来，（通常通过LRU）替换cache中一条line。寄存器传数据到cache也一样的过程。

Importance of Locality

上图中可见在CPU中memory<--->L3 Cache传输带宽为20GB/s, 除以64bytes/line得到传输记录速度约300M line/s，约为300M*8= 2.4G double/s. 一般地，浮点数操作需要两个输入+1个输出，那么loading 3个数（3 lines）的代价为 100Mflops。如果一个line中的全部8个variables都被用到，那么每秒浮点操作可以达到800Mflops。而CPU工作站典型为10 Gflops。这就要靠时间局部性来重用数据了。

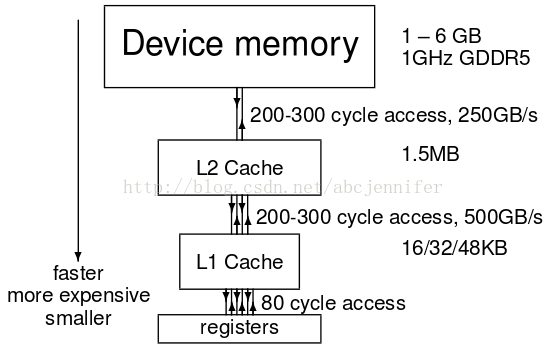

（二）、GPU Memory结构

Data Access

• Kepler GPU的cache line通常为128bytes（32个float or 16个double）。
• 数据传输带宽最高250GB/s
• SMX的L2 cache统一1.5MB，L1 cache / shared memory有64KB

• 没有CPU中的全局缓存一致性，所以几乎没有两块block更新相同的全局数组元素。


Importance of Locality

GPU对浮点数的操作速度可达1Tflops。和上面CPU的计算类似，GPU中memory<--->L2Cache传输带宽为250GB/s, 除以128bytes/line得到传输记录速度约2G line/s，约为2G*16= 32G double/s. 一般地，浮点数操作需要两个输入+1个输出，那么loading 3个数（3 lines）的代价为 670Mflops。如果一个line中的全部16个variables都被用到，那么每秒浮点操作可以达到11Gflops。

这样的话每进行一次数据到device的传输需要45flops（45次浮点操作）才能达到500Gflops. 所以很多算法基本上不是卡在计算瓶颈，而是传输带宽。

（三）、CUDA Context

一个CUDA Context类似于一个CPU进程。程序在Initialization的时候，runtime给每个device创建一个CUDA context，这个context在所有host threads中共享。driver API中的所有资源和action都封装在一个CUDA context中，context被销毁的时候系统自动清空这些资源，每个context拥有其自己的地址空间。所以，CUdeviceptr的value在不同context中会指向不同的内存空间。

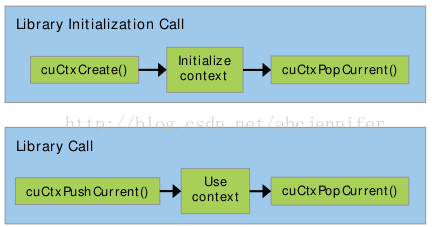

一个host thread同一时刻只能用一个device context，每个host thread都有一个保存当前contexts的stack。当一个context被cuCtxCreate()创建时，这个新的context被压入栈（在栈顶），调用cuCtxPopCurrent() 可将这个context弹出来，然后这个context就会“漂”到其他host thread中再被压入栈。

每个context都会维护一个count，表示有多少个threads在用。cuDtrCreate（）令count = 1, cuCtxAttach()令count++，cuCtxDetach()令count--，cuCtxDestroy()令count = 0；一旦count=0，这个context就被销毁。

（四）、kernel设计

我们在CUDA系列学习（一）中提到了GPU用的是SIMT cores，现在看一下它是如何进行线程管理的。每个SMX 多处理器在创建，管理，调度，执行的时候将threads每32个组成一组，称为“wraps”。具体地，一个多处理器分配到多个blocks去执行的时候，它将blocks中的threads 分成wraps而且每个warp被一个warp scheduler来调度执行。一个warp一次执行一条相同指令，所以warp中所有threads同步执行是最有效的。那么如果warp中的部分threads走上了数据相关的条件分支，warp就连续在各个branch上执行，暂停没进入branch的threads。直到所有branch上的threads都执行完再合并了一起向下走。所以实现性能提升要注意尽量使warp内线程不要出现divergence。另外，注意这个branch divergence 之发生在warp内部；不同warp之间是独立执行的。

看两个kernel设计：

__global__ void kernel_1(float* x){	int tid = threadIdx.x + blockDim.x * blockIdx.x;	x[tid] = threadIdx.x;}__global__ void kernel_2(float* x){	int tid = threadIdx.x + blockDim.x * blockIdx.x;	x[1000*tid] = threadIdx.x;}

kernel_1中一个warp的32个thread访问x的相邻元素，即x[0]~x[31]在相同的cache line, 就是一个好的transfer；

kernel_2中访问不连续内存，就要请求不同cache line，严重影响performance

（五）、变量 & Memory

 上一篇CUDA系列学习（一）An Introduction to GPU and CUDA中我们提到了memory由host memory和device memory组成，每部分尤其自己独立的内存空间。Kernel跑在device memory上，所以runtime提供了分配，释放，复制 device memory 和device <-->host 间transfer data的函数。

5.1 global arrays

global arrays:

• 保存在/占用device memory
• 由host code（非kernel部分code）声明
• 一直存在，直到被host code释放
• 因为所有block执行顺序不定，所以如果一个block修改了一个数组元素，其他block就不能再对该元素进行读写


5.2 global variables

声明前加标识符__device__，表示变量要放在device上了           e.g.  __device__ int reduction_lock=0;

__shared__（见4.6）和__constant__（见4.3）中至多有一个跟在__device__后面同时使用，标明用哪块memory空间，如果这两个都没写，则：

• 变量可以被grid内的所有threads读写
• 与application同生死

• 也可以定义为array，但是必须指定size
• 可以在host code中通过以下函数读写：

            1. cudaMemcpyToSymbol;

            2. cudaMemcpyFromSymbol;

            3. cudaMemcpy + cudaGetSymbolAddress

Demo Code:

// float scalar__device__ float devData;float value = 3.14f;cudaMemcpyToSymbol(devData, &value, sizeof(float));//cudaMemcpyToSymbol(const char* symbol, const void* src, size_t count, size_t offset = 0, enum cudaMemcpyKind)// float array__device__ float* devPointer;float* ptr;cudaMalloc(&ptr, 256 * sizeof(float));cudaMemcpyToSymbol(devPointer, &ptr, sizeof(ptr));

5.3 Constant variables <常用>

• 哪里声明随便，声明前加标识符__constant__
• 与application同生死

• grid内所有thread可直接读（不可update），在host code中通过以下函数初始化


            1. cudaMemcpyToSymbol;

            2. cudaMemcpyFromSymbol;

            3. cudaMemcpy + cudaGetSymbolAddress

Demo Code:

__constant__ float constData[256];float data[256];cudaMemcpyToSymbol(constData, data, sizeof(data)); //cudaMemcpyToSymbol(const char* symbol, const void* src, size_t count, size_t offset = 0, enum cudaMemcpyKind)cudaMemcpyFromSymbol(data, constData, sizeof(data)); //cudaMemcpyFromSymbol(const char* dst, const void* src_symbol, size_t count, size_t offset = 0, enum cudaMemcpyKind)

5.4 Register

• 默认一个kernel中的所有内部变量都存在register中

• 64K 32-bit registers per SMX
• up to 63 registers per thread (up to 255 for K20 / K40)

        这时有64K/63 = 1024个threads (256个threads for K20 / K40)

• up to 2048 threads (at most 1024 per thread block)

        这时每个thread有32个register

• not much difference between “fat” and “thin” threads
• 如果程序需要更多的register呢？就“spill over”到L1 cache，这样访问速度就慢了，我们要尽量避免spill


5.5 Local Array

指kernel code中声明的数组。

• 简单情况下，编译器会将小数组float a[3]转换成3个标量registers：a0,a1,a2作处理
• 复杂的情况，会将array放到L1（16KB），只能放4096个32-bit的变量，如果有1024个线程，每个线程只能分配放4个变量。

5.6 Shared Memory

前面加标识符__shared__  e.g.    __shared__   int  x_dim;

• 要占用thread block的shared memory space.
• 要比global memory快很多,所以只要有机会就把global memory整成shared memory

• 与block同生死
• thread block内所有threads共用（可读可写）
• 啥时侯用呢？当所有threads访问都是同一个值的时候，这样就避免用register了


但是有问题就是，如果一个thread block有多个warp(上一篇blog中提到的概念，block中的thread每32个被分到一个warp，最后一个不足32个thread也没关系，同样形成一个warp)，各warp执行指令顺序是不定的，那么久需要线程同步机制，用指令__syncthreads(); 插入一个“barrier”，所有wrap执行到这个barrier之前没有thread/warp能够越过去。

Kepler GPU给L1 Cache + shared memory总共64KB，可以分为16+48，32+32，48+16；这个split可以通过cudaFuncSetCacheConfig（）或cudaDeviceSetCacheConfig（）设置，默认给shared memroy 48KB。这个具体情况看程序了。

下面通过一个经典例子来看shared memory作用：矩阵乘法

目的：实现C=A*B，方法：c[i,j] = A[i,:] * B[:,j],

其中矩阵用row-major表示，即c[i,j] = *(c.elements + i*c.width + j)

1. 不用shared memory优化版：

设A为m*t的矩阵；B为t*n的矩阵；

每个线程读取A的一行，B的一列，计算C的对应值；

所以这样需要从global memory中读n次A，m次B。

// Matrices are stored in row-major order:// M(row, col) = *(M.elements + row * M.width + col)typedef struct {	int width;	int height;	float* elements;} Matrix;// Thread block size#define BLOCK_SIZE 16// Forward declaration of the matrix multiplication kernel__global__ void MatMulKernel(const Matrix, const Matrix, Matrix);// Matrix multiplication - Host code// Matrix dimensions are assumed to be multiples of BLOCK_SIZEvoid MatMul(const Matrix A, const Matrix B, Matrix C){	// Load A and B to device memory	Matrix d_A;	d_A.width = A.width; d_A.height = A.height;	size_t size = A.width * A.height * sizeof(float);	cudaMalloc(&d_A.elements, size);	cudaMemcpy(d_A.elements, A.elements, size,	cudaMemcpyHostToDevice);	Matrix d_B;	d_B.width = B.width; d_B.height = B.height;	size = B.width * B.height * sizeof(float);	cudaMalloc(&d_B.elements, size);	cudaMemcpy(d_B.elements, B.elements, size,	cudaMemcpyHostToDevice);	// Allocate C in device memory	Matrix d_C;	d_C.width = C.width; d_C.height = C.height;	size = C.width * C.height * sizeof(float);	cudaMalloc(&d_C.elements, size);	// Invoke kernel	dim3 dimBlock(BLOCK_SIZE, BLOCK_SIZE);	dim3 dimGrid(B.width / dimBlock.x, A.height / dimBlock.y);	MatMulKernel<<<dimGrid, dimBlock>>>(d_A, d_B, d_C);	// Read C from device memory	cudaMemcpy(C.elements, Cd.elements, size,	cudaMemcpyDeviceToHost);	}	// Free device memory	cudaFree(d_A.elements);	cudaFree(d_B.elements);	cudaFree(d_C.elements);}// Matrix multiplication kernel called by MatMul()__global__ void MatMulKernel(Matrix A, Matrix B, Matrix C){	// Each thread computes one element of C	// by accumulating results into Cvalue	float Cvalue = 0;	int row = blockIdx.y * blockDim.y + threadIdx.y;	int col = blockIdx.x * blockDim.x + threadIdx.x;	for (int e = 0; e < A.width; ++e)	Cvalue += A.elements[row * A.width + e]* B.elements[e * B.width + col];	C.elements[row * C.width + col] = Cvalue;}

2. 利用shared memory

每个thread block负责计算一个子矩阵Csub, 其中每个thread负责计算Csub中的一个元素。如下图所示。为了将fit设备资源，A，B都分割成很多block_size维的方形matrix，Csub将这些方形matrix的乘积求和而得。每次计算一个乘积时，先将两个对应方形矩阵从global memory 载入 shared memory（一个thread负责载入A, B两个sub matrix的元素），然后每个thread计算乘积的一个元素，再由每个thread将这些product加和，存入一个register，最后一次性写入global memory。计算时注意同步，详见代码。

设A为m*t的矩阵；B为t*n的矩阵；

这样呢，A只从global memory读了n/block_size次，B只读了m/block_size次；

Kernel Code：

__global__ void MatMulKernel(Matrix A, Matrix B, Matrix C){	// Block row and column	int blockRow = blockIdx.y;	int blockCol = blockIdx.x;	// Each thread block computes one sub-matrix Csub of C	Matrix Csub = GetSubMatrix(C, blockRow, blockCol);	// Each thread computes one element of Csub by accumulating results into Cvalue	float Cvalue = 0;	// Thread row and column within Csub	int row = threadIdx.y;	int col = threadIdx.x;	// Loop over all the sub-matrices of A and B that are	// required to compute Csub	// Multiply each pair of sub-matrices together	// and accumulate the results	for (int m = 0; m < (A.width / BLOCK_SIZE); ++m) {		// Get sub-matrix Asub of A		Matrix Asub = GetSubMatrix(A, blockRow, m);		// Get sub-matrix Bsub of B		Matrix Bsub = GetSubMatrix(B, m, blockCol);		// Shared memory used to store Asub and Bsub respectively		__shared__ float As[BLOCK_SIZE][BLOCK_SIZE];		__shared__ float Bs[BLOCK_SIZE][BLOCK_SIZE];		// Load Asub and Bsub from device memory to shared memory		// Each thread loads one element of each sub-matrix		As[row][col] = GetElement(Asub, row, col);		Bs[row][col] = GetElement(Bsub, row, col);		// Synchronize to make sure the sub-matrices are loaded		// before starting the computation		__syncthreads();		// Multiply Asub and Bsub together		for (int e = 0; e < BLOCK_SIZE; ++e)			Cvalue += As[row][e] * Bs[e][col];		// Synchronize to make sure that the preceding		// computation is done before loading two new		// sub-matrices of A and B in the next iteration		__syncthreads();	}	// Write Csub to device memory	// Each thread writes one element	SetElement(Csub, row, col, Cvalue);}

Host Code：

// Invoke kerneldim3 dimBlock(BLOCK_SIZE, BLOCK_SIZE);dim3 dimGrid(B.width / dimBlock.x, A.height / dimBlock.y);MatMulKernel<<<dimGrid, dimBlock>>>(d_A, d_B, d_C);

5.7 Texture memory

前面加标识符const __restrict__, 之所以叫texture是因为之前用texture memory想服务于纯graphics的应用。

不同于shared memory，对texture memory, 不同线程可以访问到不同value。K20/K40中texture cache有48KB。

5.8 总结

综上，每个block内有以下资源：

• threads
• registers (registers per thread * number of threads)
• shared memory


这些决定了一个SMX上能同时运行多少个blocks（最多16个）。

参考：

1. CUDA C Programming Guide

2. An Introduction to CUDA

3. CUDA 安装与配置

4. CUDA调试工具——CUDA GDB

5. GPU工作方式

6. Fermi 架构白皮书（GPU继承了Fermi的很多架构特点）

7. GTX460架构
