1  场景描述

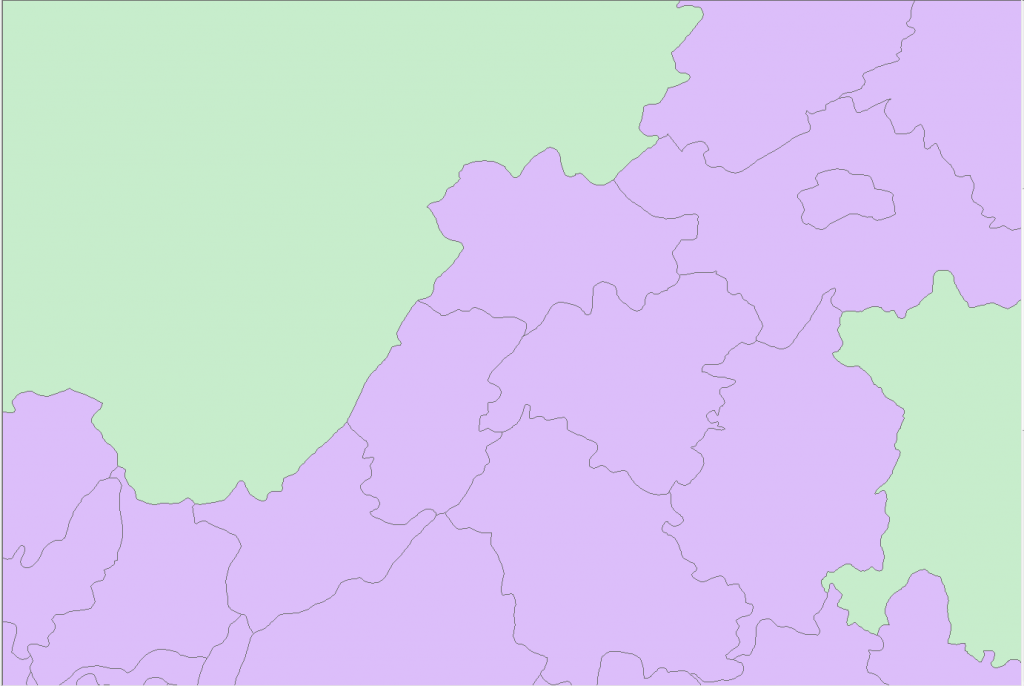

本文的应用场景，是要通过某市的行政区划，去查询覆盖指定县市的影像数据。其中行政区划采用Xian80地理坐标系，而影像数据则采用了该市的地方平面坐标系，因此需要进行坐标转换。

下文将为您介绍如何在ArcGIS Server开发中进行坐标系转换。

2  关于自定义坐标系

本文所谓的自定义坐标系，是指没有包含在ArcGIS自带的坐标系中的坐标系。比如你通过ArcGIS的坐标系定义工具自定义的，或者从其他部门得到的.prj文件等。

3  ArcGISServer中的坐标系

我们知道，在进行ArcGIS Server客户端应用（如Flex、Silverlight、JavaScript、Android、iOS、Windows Phone等）开发的时候，都是通过REST接口，使用的坐标系的时候通常是通过WKID，但这个WKID只包含了ArcGIS自带的那些标准的坐标系，对于自定义的坐标系则无法使用WKID。

在ArcGIS Server 10.0中，推出了新的WKT（Well-KnownText），即可以通过标准的文本来定义坐标系。

4  示例数据

4.1 自定义坐标系

本文示例为作者根据已有的坐标系，进行微调生成的自定义坐标系，我们姑且叫他“XX市独立坐标系（xx_duli）”吧。坐标系定义（即WKT）如下：

4.2 自定义大地基准转换

另外定义了一个大地基准转换，用于在该坐标系的大地基准（D_Krasovsky_1940）和Xian80的大地基准（GCS_Xian_1980）之间进行转换，转换定义如下：

4.3 创建空间数据

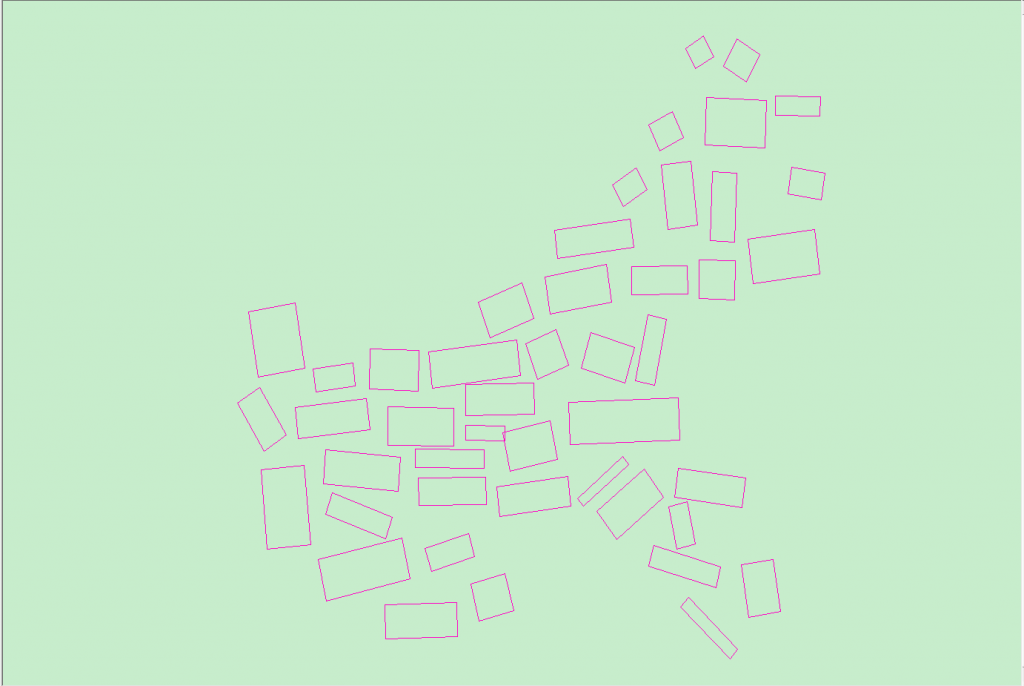

然后使用地方坐标系创建一个影像数据集，本文用矩形框模拟影像范围，绘制几个影像footprint要素。

5  关键代码

接下来就可以进行程序开发了，首先看一下进行坐标转换的代码（本文示例代码使用Silverlight）：

            SpatialReference outSR = new SpatialReference("PROJCS[\"CQDuli_NEW\",GEOGCS[\"GCS_Krasovsky_1940\",DATUM[\"D_Krasovsky_1940\",SPHEROID[\"Krasovsky_1940\",6378245.0,298.3]],PRIMEM[\"Greenwich\",0.0],UNIT[\"Degree\",0.0174532925199433]],PROJECTION[\"Gauss_Kruger\"],PARAMETER[\"False_Easting\",50000.0],PARAMETER[\"False_Northing\",-3202855.272],PARAMETER[\"Central_Meridian\",106.419263889],PARAMETER[\"Scale_Factor\",1.0],PARAMETER[\"Latitude_Of_Origin\",0.0],UNIT[\"Meter\",1.0]]");
            DatumTransform trans = new DatumTransform("GEOGTRAN[\"GCS_Xian_1980_To_Krasovsky_1940\",GEOGCS[\"GCS_Xian_1980\",DATUM[\"D_Xian_1980\",SPHEROID[\"Xian_1980\",6378140.0,298.257]],PRIMEM[\"Greenwich\",0.0],UNIT[\"Degree\",0.0174532925199433],METADATA[\"China - onshore\",73.66,18.04,134.85,53.59,0.0,0.0174532925199433,0.0,3228]],GEOGCS[\"GCS_Krasovsky_1940\",DATUM[\"D_Krasovsky_1940\",SPHEROID[\"Krasovsky_1940\",6378245.0,298.3]],PRIMEM[\"Greenwich\",0.0],UNIT[\"Degree\",0.0174532925199433],METADATA[\"Not specified\",-180.0,-90.0,180.0,90.0,0.0,0.0174532925199433,0.0,1263]],METHOD[\"Geocentric_Translation\"],PARAMETER[\"X_Axis_Translation\",0.0],PARAMETER[\"Y_Axis_Translation\",0.0],PARAMETER[\"Z_Axis_Translation\",0.0]]");

            GeometryService projectTask = new GeometryService(geometryUrl);
            projectTask.ProjectCompleted += new EventHandler<GraphicsEventArgs>(projectTask_ProjectCompleted);
            projectTask.Failed += new EventHandler<TaskFailedEventArgs>(projectTask_Failed);
            projectTask.ProjectAsync(e.FeatureSet, outSR, trans, true, null);

            QueryTask spatialQuery = new QueryTask(cqduliUrl);
            spatialQuery.Failed += new EventHandler<TaskFailedEventArgs>(spatialQuery_Failed);
            spatialQuery.ExecuteCompleted += new EventHandler<QueryEventArgs>(spatialQuery_ExecuteCompleted);

            Query query = new Query();
            query.ReturnGeometry = true;
            query.OutFields.Add("OBJECTID");
            query.Geometry = e.Results[0].Geometry;
            query.OutSpatialReference = new SpatialReference(4610);

            spatialQuery.ExecuteAsync(query);

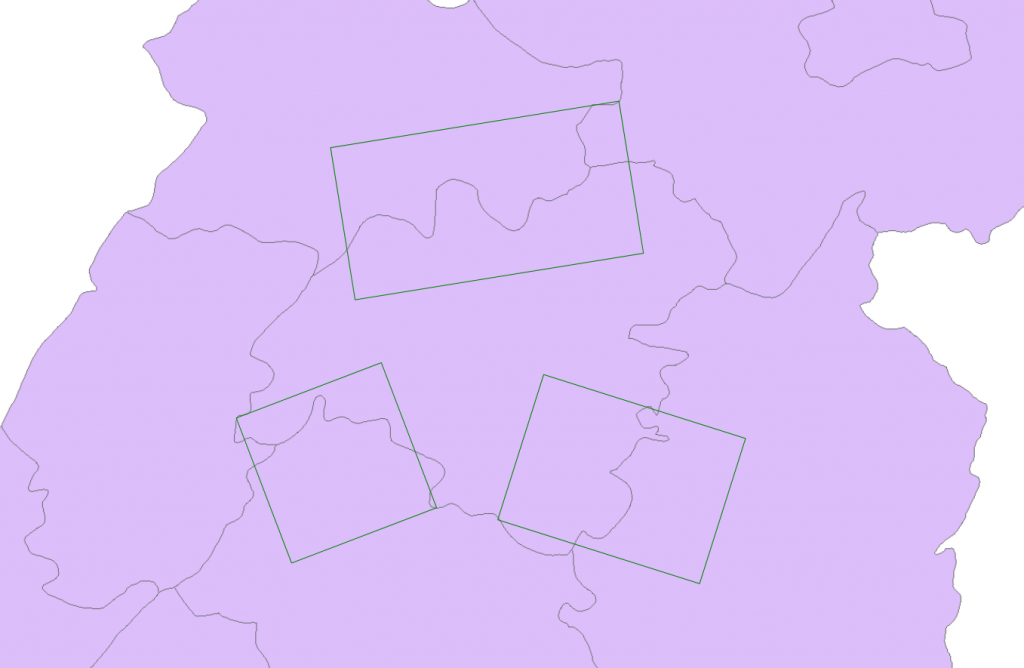

通过中间这个县的区划要素，查询到三景影像覆盖。
