本文主要从以下几个方面来学习MMS在android系统中的处理：MMS初始化、MMS发送、MMS接收（包括push MMS接收和从MMSC中提取MMS内容）、MMS存储/删除等数据操作。
Android MMS基本知识点
一、MMS概述
MMS是在短消息业务基础上发展起来的一种消息业务，它可以用于传送文字、图片、动画、音频和视频等多媒体信息。MMS采用"存储转发"的技术，用户创建的信息能够自动、快速的在手机和手机之间传送；信息的传送仍然按接收方手机号码进行定位；当接收方关机或暂时不在服务区的情况下，信息将存储在多媒体消息中心(MMSC)，直到能够正确送达为止。MMS消息服务要求一个WAP网关，一个数据传输网如电路交换网、GPRS或WCDMA网络，和一个多媒体消息中心(MMSC)。在目前，MMS业务主要是以WAP作承载，以短消息作提示通知，由MMS手机自动到多媒体消息中心(MMSC)去提取来实现的。
在android中，MMS主要的处理都在app层，在framework层中主要涉及MMS pdu包的解析处理和发送和接受MMS时的网络处理。
MMS会使用telephony framework部分的类，详细信息请参考《Android_telephony_framework》系列文档。
二、MMS相关Service
1. TransactionService
主要是通过相应的transaction来处理MMS的发送、接收等请求。TransactionService包含一个ServiceHandler handler内部类，用来处理MMS相应事件。
三、MMS相关receiver
1. PushReceiver
接受Intent.WAP_PUSH_RECEIVED_ACTION，启动TransactionService来传递对应的push数据。
2. MmsSystemEventReceiver
接受Mms.Intents.CONTENT_CHANGED_ACTION、TelephonyIntents.ACTION_ANY_DATA_CONNECTION_STATE_CHANGED和intent.ACTION_BOOT_COMPLETED。
四、MMS相关handler
1. SMSDispatcher
对SMS/MMS上报事件的处理,它有两个子类：GsmSMSDispatcher和CdmaSMSDispatcher，分别是GSMPhone和CdmaPhone的handler类。
2. WapPushOverSms
WapPushOverSms类虽然没有继承自handler类，但它的作用却实实在在的是一个handler类的作用，是它通过SMSDispatcher的dispatch方法来实现的。该类的作用是把接收到的push PDU包通过intent方式派送到应用模块的receiver处理。
五、MMS相关transaction
1. Transaction
继承自Observable类，是NotificationTransaction、ReadRecTransaction、RetrieveTransaction和SendTransaction的抽象类。
2. NotificationTransaction
继承自Transaction类，并实现Runnable接口。主要处理MMS的notifications (M-Notification.ind)消息，也就是push彩信通知消息。主要功能：
1）根据DownloadManager. mAutoDownload状态判断是否需要立即从MMSC中下载MMS内容。
2）发送GET请求给MMSC
3）获取M-Retrieve.conf数据并解析
4）保存接收到的MMS到inbox
5）删除M-Notification.ind信息
6）发送the M-NotifyResp.ind给MMSC
7）处理完成后通知TransactionService做相应处理。
3.ReadRecTransaction
继承自Transaction类，并实现Runnable接口。主要处理MMS的read report notifications (M-read-rec.ind)。主要功能：
1）Loads the read report indication from storage (Outbox). 即从mmssms.db中取出read report indication pdu。
2）Packs M-read-rec.ind and sends it.
3）Notifies the TransactionService about succesful completion.
4. RetrieveTransaction
继承自Transaction类，并实现Runnable接口。主要处理从MMSC中提取MMS(M-Retrieve.conf)。主要功能：
1）Sends a GET request to the MMSC server
2）Retrieves the binary M-Retrieve.conf data and parses it.
3）Persists the retrieve multimedia message.
4）Determines whether an acknowledgement is required.
5）Creates appropriate M-Acknowledge.ind and sends it to MMSC server.
6）Notifies the TransactionService about succesful completion.
5. SendTransaction
继承自Transaction类，并实现Runnable接口。主要处理发送MMS到MMSC(M-Send.req)。主要功能：
1）Loads the multimedia message from storage (Outbox).
2）Packs M-Send.req and sends it.
3）Retrieves confirmation data from the server (M-Send.conf).
4）Parses confirmation message and handles it.
5）Moves sent multimedia message from Outbox to Sent.
6）Notifies the TransactionService about successful completion.

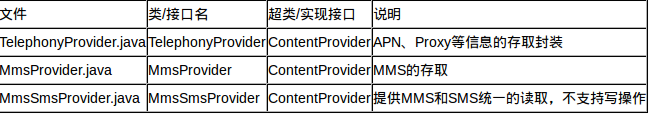

六、MMS相关provider
[img][/img]

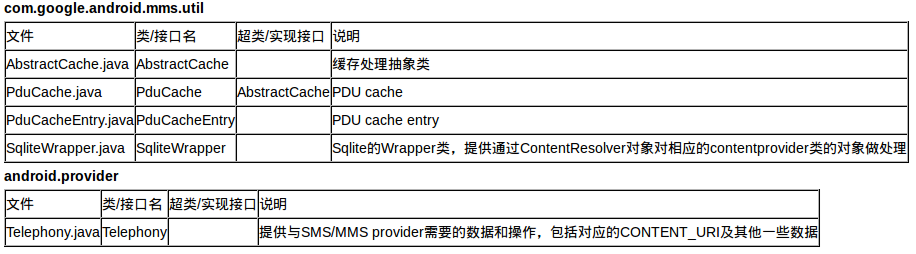

com.google.android.mms.util
com.google.android.mms.util
这两个包下的类主要是用来操作网络方面的。对于这方面，暂时还了解不多。
Android MMS基本处理
以下处理过程以GSMPhone为例。
一、MMS初始化
MMS的初始化基本上与SMS一致，只是在phoneApp初始化的过程中注册一些事件,如EVENT_NEW_SMS和EVENT_NEW_SMS_STATUS_REPORT。在android平台中，MMS初始化的时候并没有信息数据的操作，android是以sqlite3作为存储机制的，与MMS相关的所有数据都存储在mmssms.db文件中，此文件是会长期存在于手机中，不会被删除。对MMS的操作直接就是对mmssms.db数据库的操作，所以在初始化部分对MMS数据没有做相应处理。下面详细的说明MMS初始化时的类的关系及事件注册过程：
1. GSMPhone的构造函数中创建GsmSMSDispatcher的实例mSMS ：mSMS = new GsmSMSDispatcher(this);
2.调用GsmSMSDispatcher构造函数，执行super(phone);由于GsmSMSDispatcher继承自SMSDispatcher类，实际实行了SMSDispatcher构造函数。
3.在SMSDispatcher的构造函数里，执行如下语句：
mCm = phone.mCM;//mCm是CommandsInterface接口类的对象
……………
mCm.setOnNewSMS(this, EVENT_NEW_SMS, null);
……………
CommandsInterface类的setOnNewSMS方法中会创建Registrant类的实例mSMSRegistrant，用来保存SMSDispatcher handler对象、EVENT_NEW_SMS事件，在有新信息消息上报的时候，会通过mSMSRegistrant对象来获取SMSDispatcher handler对象，并把EVENT_NEW_SMS事件和相应的数据通过消息机制和handler处理机制发送给SMSDispatcher类的handleMessage方法处理。
二、MMS接收
1. push MMS接收
MMS通知消息是以短信息PDU包的形式传递过来的(M-Notification.ind PDU)。Android中的具体处理流程如下：
1）当有新信息来的时候，atchannel的reader线程会调用onUnsolicited()函数处理。
2）onUnsolicited()函数调用RIL_onUnsolicitedResponse()函数,并传入RIL_UNSOL_RESPONSE_NEW_SMS值及相应数据。
3）RIL_onUnsolicitedResponse()调用sendResponse()函数，通过socket(socket名：SOCKET_NAME_RIL)向ril.java层传递数据。
4）ril java层通过RILReceiver接收器从socket中读出数据，处理后调用ril类中的processResponse()方法，processResponse()方法调用processUnsolicited()方法。
5）在processUnsolicited()方法中，执行下面语句：
case RIL_UNSOL_RESPONSE_NEW_SMS: {
if (RILJ_LOGD) unsljLog(response);
String a[] = new String[2];
a[1] = (String)ret;
SmsMessage sms;
sms = SmsMessage.newFromCMT(a); //根据SMS协议解析PDU包
if (mSMSRegistrant != null) {
mSMSRegistrant.notifyRegistrant(new AsyncResult(null, sms, null));
}
break;
其中mSMSRegistrant实例是在初始化的时候创建的，其中存储着SMSDispatcher handler对象和EVENT_NEW_SMS事件信息。随后通过message消息机制和handler处理机制把EVENT_NEW_SMS事件传递到了SMSDispatcher handler类 处理。
6）SMSDispatcher handler接收到EVENT_NEW_SMS事件，调用handleMessage()方法处理，handleMessage()方法调用其子类dispatchMessage()方法。
7）在dispatchMessage()中，根据smsHeader.portAddrs(PORT_WAP_PUSH = 2948)地址来判断是否是PUSH信息。
8）调用WapPushOverSms类的dispatchWapPdu()方法。
9）使用WspTypeDecoder类实例来对PUSH信息进行解析，并根据content type来判断是否是MMS PUSH信息。
10）调用dispatchWapPdu_MMS()方法，通过SMSDispatcher类的dispatch()方法来广播发送intent. WAP_PUSH_RECEIVED_ACTION。
11）PushReceiver接收到该intent，启动ReceivePushTas并执行doInBackground()方法。
12）在doInBackground()方法中，通过PduParser类对象解析对应的PDU包，然后执行如下代码：
case MESSAGE_TYPE_NOTIFICATION_IND: {
NotificationInd nInd = (NotificationInd) pdu;
if (!isDuplicateNotification(mContext, nInd)) {
Uri uri = p.persist(pdu, Inbox.CONTENT_URI); //MMS PUSH信息存储在inbox.
Intent svc = new Intent(mContext, TransactionService.class);//intent启动的是TransactionService。
svc.putExtra(TransactionBundle.URI, uri.toString());
svc.putExtra(TransactionBundle.TRANSACTION_TYPE,
Transaction.NOTIFICATION_TRANSACTION);//transaction类型：NOTIFICATION_TRANSACTION
mContext.startService(svc);//启动TransactionService服务
}
13）TransactionService类中的onStart()调用launchTransaction()方法
14）launchTransaction()方法传递给ServiceHandler EVENT_TRANSACTION_REQUEST事件。
15）ServiceHandler类的handleMessage()方法处理EVENT_TRANSACTION_REQUEST事件，根据Transaction的类型为NOTIFICATION_TRANSACTION，创建NotificationTransaction类实例，并根据URI从mmssms.db中取出PDU包。
16）调用processTransaction(transaction)方法，在processTransaction()方法中，执行如下代码：
int connectivityResult = beginMmsConnectivity();//通过beginMmsConnectivity函数进行data connection。
if (connectivityResult == Phone.APN_REQUEST_STARTED) { //如果返回APN_REQUEST_STARTED结果，表示data connection正在连接，等待返回EVENT_DATA_STATE_CHANGED事件
mPending.add(transaction);//把transaction放入等待队列中
return true; //返回，等待EVENT_DATA_STATE_CHANGED事件再继续处理
}
transaction.attach(TransactionService.this); //因为Transaction 类和TransactionService 类都继承自Observable类，此处是为了Transaction类的子类在处理完成后通知TransactionService相应的处理结果。
transaction.process(); //进入NotificationTransaction类中处理，创建一个新的线程来处理该transaction。
17)下面的处理请参照MMS相关transaction中的NotificationTransaction说明。
2. 从MMSC中提取MMS
根据DownloadManager类中的mAutoDownload变量的值，从MMSC中提取MMS有两种情况：
1）如果mAutoDownload为TRUE，即允许自动提取，那么在indication通知上来的时候，就会从MMSC向提取MMS信息。即使在NotificationTransaction中所做的处理。具体请参照MMS相关transaction中的NotificationTransaction说明
2）否则，就需要手动去从MMSC中提取。具体处理如下：此时UI层会启动TransactionService，并传入Transaction.RETRIEVE_TRANSACTION类型。其他的处理流程参考第一条（push MMS接收）中的第13到第17步，只不过相应的transaction是RetrieveTransaction，而非NotificationTransaction。
三、MMS发送
MMS的发送动作是由UI来触发的，主要是有ComposeMessageActivity类中的sendMmsWorker()方法来处理。具体处理流程如下：
1. sendMmsWorker()方法中，创建MmsMessageSender类实例sender，并调用MmsMessageSender类中的sendMessage()方法。
2.从mmssms.db中取出对应的PDU数据，把信息移到outbox中(以前是存储在draft下)，然后启动TransactionService服务进行transaction处理。
3.通过TransactionService处理进入了SendTransaction类的run()方法中处理。详细处理请参照MMS相关transaction中的SendTransaction说明
四、MMS存储/删除等数据操作
MMS信息的存储是以SQLite3为基础的，而且其mmssms.db数据库在第一次创建后会一直存在，这就对MMS的存储处理变得简单很多，只需要执行相应的SQL语句就行。
MMS中的内容部分是存储在file中的，并没有放在mmssms.db数据库中，数据库中存放的是如下几张表：
static final String TABLE_PDU = "pdu";//PDU相关信息的表
static final String TABLE_ADDR = "addr";//MMS发件人/收件人地址相关的表
static final String TABLE_PART = "part"; //body可能分成几个部分，存储part相关信息的表，通过该part信息，就可以从file中取到对应的内容部分
static final String TABLE_RATE = "rate"; // SENT_TIME信息表
static final String TABLE_DRM = "drm";
上面的几张表只是存储了一些相关信息，通过它们可以取到相应的MMS的基本信息，并能从文件中读取到对应的MMS body。

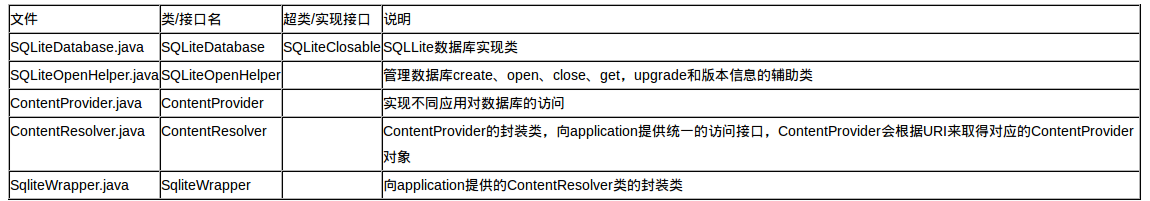

对MMS存储机制的理解主要就是对content provider机制的理解，content provider机制中主要涉及到以下类：
MMS对应的数据库类：见MMS相关provider及Telephony、MmsSmsDatabaseHelper
五 MMS参数设置
MMS的参数设置也是通过SQLite3数据库进行操作的，其content provider类：TelephonyProvider，其DatabaseHelper类是其内部类。TelephonyProvider对应的CONTENT_URI在Telephony 类的Carriers内部类中。
MMS参数的设置主要在setting模块操作。
