游戏编程相关参考
Matrix学习系列：
http://www.moandroid.com/?p=1781
Android画图学习总结系列：
http://www.moandroid.com/?p=764
游戏开发系列（opengl es基础知识）：
http://www.moandroid.com/?p=1730
线性代数（包含矩阵的相关知识）：
http://dl.iteye.com/topics/download/b56a388a-3408-3179-972b-3a72bdbaaa28
俄罗斯方块的实现(c# silverlignth实现)：
http://www.cnblogs.com/crazy-dave/archive/2011/05/20/Silverlight_Tetris1.html
SurfaceView使用的参考：
http://kb.cnblogs.com/page/80095/
http://blog.csdn.net/hellogv/article/details/5986835
http://www.cnblogs.com/xuling/archive/2011/06/06/android.html
2d游戏编程学习
从俄罗斯方块开始：
还待完善的地方：
1. 仅在320x480的屏幕上画面正常，还没有去兼容多屏幕
2. 使用View进行绘制了，应该使用SurfaceView来绘制
3. 功能还比较简陋，仅实现了主要内容
4. 移动时会出现跳帧现象，主要是重绘是由view自己执行的，而没有在onKey中移动了就重绘，这样就可能导致移了两下而只绘了一次，就出现跳帧了
...
源码（俄罗斯方块的代码在game.tetris包下，其它包的内容都是学习的测试代码）：http://dl.iteye.com/topics/download/4f8ef46f-e5fb-3724-9561-480179a8651c
Region：表示一块区域
和Rect不同的是，它表示的是一个不规则的样子，可以是椭圆、多边形等等，而Rect仅仅是矩形。
Region region = new Region();region.isEmpty();// width: 100, height: 50的矩形region.set(100, 100, 200, 150);Rect bounds = region.getBounds();// 矩形区域是否在其内部boolean contains = region.quickContains(120, 120, 170, 150);// 矩形区域是否不在其内部boolean reject = region.quickReject(0, 0, 50, 50);// INTERSECT 取两者交集Region r2 = new Region(region);r2.op(0, 0, 150, 120, Region.Op.INTERSECT);// DIFFERENCE 第一次不同于第二次的部分显示出来r2 = new Region(region);r2.op(0, 0, 150, 120, Region.Op.DIFFERENCE);// REPLACE 显示第二次的r2 = new Region(region);r2.op(0, 0, 150, 120, Region.Op.REPLACE);// REVERSE_DIFFERENCE 第二次不同于第一次的部分显示r2 = new Region(region);r2.op(0, 0, 150, 120, Region.Op.REVERSE_DIFFERENCE);// UNION 取全集r2 = new Region(region);r2.op(0, 0, 150, 120, Region.Op.UNION);// XOR 补集，就是全集的减去交集的剩余部分显示r2 = new Region(region);r2.op(0, 0, 150, 120, Region.Op.XOR);

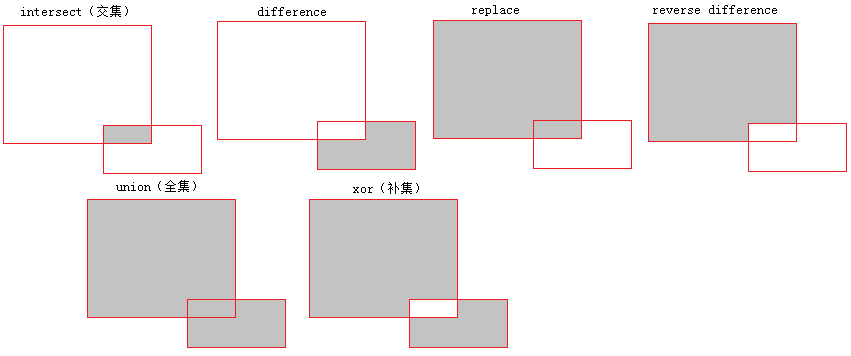

示意图

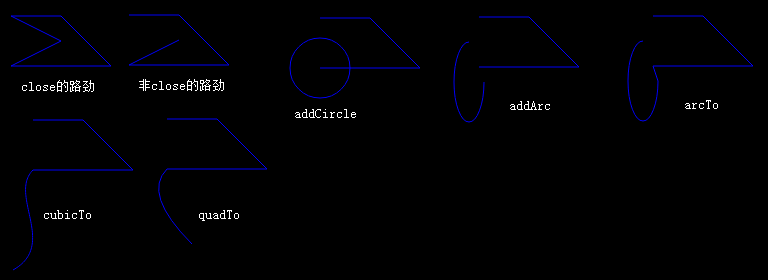

Path
path可以看作是一个点集，将它内部的点集按顺序连接起来时可以组成任意边型。一般多边形就是用Path来画。
// 公共代码Path pathToDraw = new Path();// 移到某点处作为起点pathToDraw.moveTo(50, 50);pathToDraw.lineTo(100, 50);pathToDraw.lineTo(150, 100);pathToDraw.lineTo(50, 100);// 多边形pathToDraw.lineTo(100, 75);pathToDraw.close();// 不闭合，逆时针pathToDraw.addCircle(50, 100, 30, Path.Direction.CCW);// 不闭合，顺时针pathToDraw.addCircle(50, 100, 30, Path.Direction.CW);// 闭合，逆时针pathToDraw.addCircle(50, 100, 30, Path.Direction.CCW);pathToDraw.close();// 闭合，逆时针pathToDraw.addCircle(50, 100, 30, Path.Direction.CW);pathToDraw.close();// 上面四个画出来是一样的// 添加弧线，弧线是由矩形来控制的，正方形时是圆弧，矩形时就是椭圆弧了pathToDraw.addArc(new RectF(25, 75, 55, 155), 0, 270);// 在最后一个点处添加弧线，如果rectf中指定的点与最后一个点不同，则首先会将其先lineTo最后一个点（图中可以看到，与上面的代码所画的图的区别就是多了个连接线段）pathToDraw.arcTo(new RectF(25, 75, 55, 155), 0, 270);// 添加二次曲线，两个控制点(25, 125), (75, 175)pathToDraw.cubicTo(25, 125, 75, 175, 30, 200);// 添加三次曲线，三个控制点(25, 125), (75, 175), (30, 200)pathToDraw.cubicTo(25, 125, 75, 175, 30, 200);
Path.FillType路劲的填充类型还不是很理解，主要是文档没有对其做任何解释，api demo只有代码，也不懂啥意思。网上找了也没有解释的很清楚的。可以看下这个连接：http://www.imobilebbs.com/wordpress/?p=1589
Bitmap
Bitmap的density参数的使用
// 将完整的图片绘制到(0, 0)处canvas.drawBitmap(mBmp, 0, 0, null);// 240(hdpi)的图片放到160上时，就会变小1.5倍mBmp.setDensity(240);// 将完整的图片绘制到(100, 0)处canvas.drawBitmap(mBmp, 100, 0, null);// 将完整的源图片绘制到起点为(0, 100)，宽100、高100的矩形范围内canvas.drawBitmap(mBmp, null, new Rect(0, 100, 100, 200), null);// 将源图片的(0, 0)开始宽100、高100部分绘制到起点为(100, 100)宽100, 高50的矩形范围内canvas.drawBitmap(mBmp, new Rect(0, 0, 100, 50), new Rect(100, 100, 200, 150), null);// 将源图片的(0, 0)开始宽100、高100部分绘制到起点为(200, 100)宽50, 25的矩形范围内canvas.drawBitmap(mBmp, new Rect(0, 0, 100, 50), new Rect(200, 100, 250, 125), null);
效果：
最终得出的结论：bitmap.setDensity并不影响源图片，只是在绘制的时候，canvas会根据该density对图片进行缩放绘制。
Paint介绍
Paint即画笔，在绘图过程中起到了极其重要的作用，画笔主要保存了颜色，
样式等绘制信息，指定了如何绘制文本和图形，画笔对象有很多设置方法，
大体上可以分为两类，一类与图形绘制相关，一类与文本绘制相关。
1.图形绘制 setARGB(int a,int r,int g,int b); 设置绘制的颜色，a代表透明度，r，g，b代表颜色值。 setAlpha(int a); 设置绘制图形的透明度。 setColor(int color); 设置绘制的颜色，使用颜色值来表示，该颜色值包括透明度和RGB颜色。 setAntiAlias(boolean aa); 设置是否使用抗锯齿功能，会消耗较大资源，绘制图形速度会变慢。 setDither(boolean dither); 设定是否使用图像抖动处理，会使绘制出来的图片颜色更加平滑和饱满，图像更加清晰 setFilterBitmap(boolean filter); 如果该项设置为true，则图像在动画进行中会滤掉对Bitmap图像的优化操作，加快显示 速度，本设置项依赖于dither和xfermode的设置 setMaskFilter(MaskFilter maskfilter); 设置MaskFilter，可以用不同的MaskFilter实现滤镜的效果，如滤化，立体等 setColorFilter(ColorFilter colorfilter); 设置颜色过滤器，可以在绘制颜色时实现不用颜色的变换效果 setPathEffect(PathEffect effect); 设置绘制路径的效果，如点画线等 setShader(Shader shader); 设置图像效果，使用Shader可以绘制出各种渐变效果 setShadowLayer(float radius ,float dx,float dy,int color); 在图形下面设置阴影层，产生阴影效果，radius为阴影的角度，dx和dy为阴影在x轴和y轴上的距离，color为阴影的颜色 setStyle(Paint.Style style); 设置画笔的样式，为FILL，FILL_OR_STROKE，或STROKE setStrokeCap(Paint.Cap cap); 当画笔样式为STROKE或FILL_OR_STROKE时，设置笔刷的图形样式，如圆形样式 Cap.ROUND,或方形样式Cap.SQUARE setSrokeJoin(Paint.Join join); 设置绘制时各图形的结合方式，如平滑效果等 setStrokeWidth(float width); 当画笔样式为STROKE或FILL_OR_STROKE时，设置笔刷的粗细度 setXfermode(Xfermode xfermode); 设置图形重叠时的处理方式，如合并，取交集或并集，经常用来制作橡皮的擦除效果 2.文本绘制 setFakeBoldText(boolean fakeBoldText); 模拟实现粗体文字，设置在小字体上效果会非常差 setSubpixelText(boolean subpixelText); 设置该项为true，将有助于文本在LCD屏幕上的显示效果 setTextAlign(Paint.Align align); 设置绘制文字的对齐方向 setTextScaleX(float scaleX); 设置绘制文字x轴的缩放比例，可以实现文字的拉伸的效果 setTextSize(float textSize); 设置绘制文字的字号大小 setTextSkewX(float skewX); 设置斜体文字，skewX为倾斜弧度 setTypeface(Typeface typeface); 设置Typeface对象，即字体风格，包括粗体，斜体以及衬线体，非衬线体等 setUnderlineText(boolean underlineText); 设置带有下划线的文字效果 setStrikeThruText(boolean strikeThruText); 设置带有删除线的效果
Paint类涉及的几个枚举：（从msdn抄过来的，msdn的文档果然比android文档详细n倍：http://msdn.microsoft.com/en-us/library/cc294944.aspx）

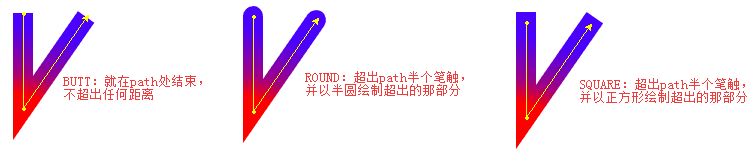

Paint.Cap 如何结束笔触的枚举

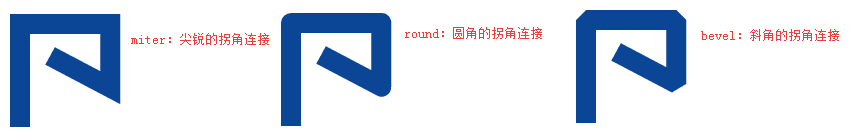

Paint.Join path的拐角处如何绘制
Canvas的基本使用
抗锯齿相关参考：http://www.iteye.com/topic/794505

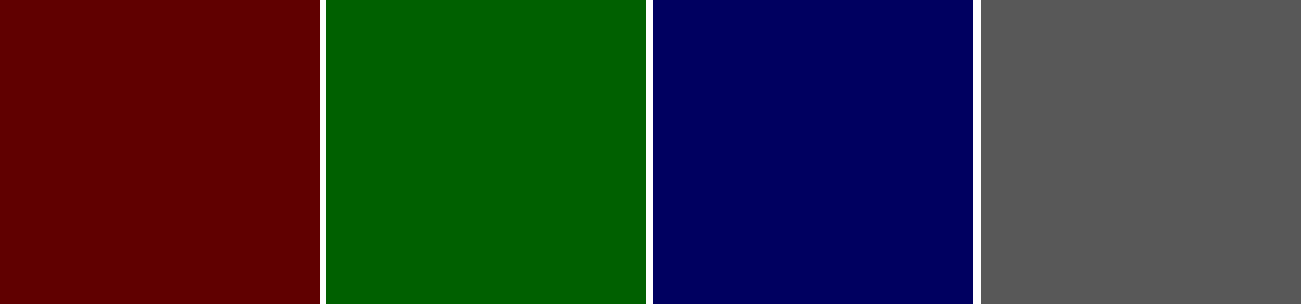

填充颜色，一般清屏时会用这里的方法
switch (keyUpCount) {case 0: canvas.drawARGB(100, 255, 0, 0); break;case 1: canvas.drawColor(Color.argb(100, 0, 255, 0)); break;case 2: // 指定PorterDuff mode方式绘制颜色 canvas.drawColor(Color.argb(100, 0, 0, 255), Mode.SRC); break; case 3: // paint方式的绘制颜色 Paint paint = new Paint(); paint.setARGB(100, 0xEE, 0xEE, 0xEE); canvas.drawPaint(paint); break;}
绘制Bitmap
switch (keyUpCount) {case 0: // 在(x, y)除绘制bitmap canvas.drawBitmap(chameleonBmp, 20, 20, null); break; case 1: // 利用变换矩阵绘制bimap Matrix matrix = new Matrix(); matrix.setRotate(10); matrix.preTranslate(50, 50); canvas.drawBitmap(chameleonBmp, matrix, null); break; case 2: // 将图片的(0, 0, 100, 184)区域拉伸或缩放到canvas的 // (50, 50, 250, 418)区域进行绘制 Rect src = new Rect(); src.set(0, 0, 100, 184); Rect dst = new Rect(); dst.set(50, 50, 250, 418); canvas.drawBitmap(chameleonBmp, src, dst, null); // canvas.drawBitmap(Bitmap, Rect, RectF, Paint); 与上面类似 // 就是RectF是Rect的float版本 break; case 3: // 自己构建bitmap的每个像素点，并将其绘制到canvas上 // 也就是说200x200的bitmap，需要自己构建40000个像素点 int[] bmpPixels = new int[] { Color.RED, Color.RED, Color.RED, Color.RED, Color.RED, Color.RED, Color.RED, Color.RED, Color.RED, Color.RED, Color.RED, Color.RED, Color.RED, Color.RED, Color.RED, Color.GREEN, Color.GREEN, Color.GREEN, Color.GREEN, Color.GREEN, Color.GREEN, Color.GREEN, Color.GREEN, Color.GREEN, Color.GREEN, Color.GREEN, Color.GREEN, Color.GREEN, Color.GREEN, Color.GREEN, Color.BLUE, Color.BLUE, Color.BLUE, Color.BLUE, Color.BLUE, Color.BLUE, Color.BLUE, Color.BLUE, Color.BLUE, Color.BLUE, Color.BLUE, Color.BLUE, Color.BLUE, Color.BLUE, Color.BLUE }; canvas.drawBitmap(bmpPixels, 0, 15, 20, 20, 15, 3, false, null); break;}

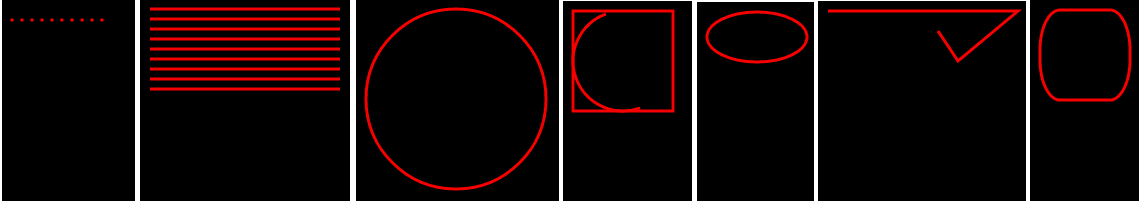

绘制基本的几何图形（绘制几何图形时，必须使用画笔paint）
Paint paint = new Paint();paint.setColor(Color.RED); // 画笔颜色paint.setAntiAlias(true); // 反锯齿paint.setStyle(Paint.Style.STROKE); // 笔触绘制paint.setStrokeWidth(3); // 笔触宽度switch (keyUpCount) {case 0: // 点 for (int i = 1; i <= 10; i++) { canvas.drawPoint(i * 10, 20, paint); } break; case 1: // 直线 for (int i = 1; i < 10; i++) { canvas.drawLine(10, i * 10, 200, i * 10, paint); } break; case 2: // 圆 canvas.drawCircle(100, 100, 90, paint); break; case 3: // 弧线和矩形 RectF outRect = new RectF(10, 10, 110, 110); canvas.drawRect(outRect, paint); float startAngle = 70; float sweepAngle = 180; canvas.drawArc(outRect, startAngle, sweepAngle, false, paint); break; case 4: // 椭圆 canvas.drawOval(new RectF(10, 10, 110, 60), paint); break; case 5: // 路径(任意边型) Path path = new Path(); path.moveTo(10, 10); path.lineTo(200, 10); path.lineTo(140, 60); path.lineTo(120, 30); canvas.drawPath(path, paint); break; case 6: // 圆角矩形 RectF rect = new RectF(10, 10, 100, 100); canvas.drawRoundRect(rect, 20, 40, paint); break;}
canvas的一些效果
翻转效果，这样在使用图片时，左和右的图片就可以重用了。
Bitmap bmp = BitmapFactory.decodeResource(res, R.drawable.image830);canvas.drawColor(Color.WHITE);canvas.drawBitmap(bmp, 100, 160, null);// 水平翻转canvas.save();canvas.scale(-1, 1, 240, 160);canvas.drawBitmap(bmp, 240, 160, null);canvas.restore();// 垂直翻转canvas.save();canvas.scale(1, -1, 300, 160);canvas.drawBitmap(bmp, 300, 160, null);canvas.restore();
绘制文本

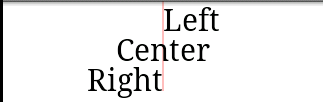

Paint.Align 文本如何对其(x, y)绘制
第一个是(x, y)位于文本左侧；第二个是(x, y)位于文本中间的；第三个是(x, y)位于文本的右侧。但他们都是canvas.drawText("...", x, y, paint); 仅仅是paint设置的不同了哦。

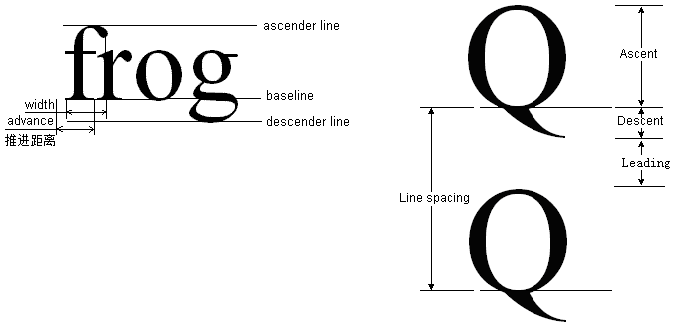

Paint.FontMetrics：字体元数据
下图是对该部分涉及的排版术语的图形描述：
Paint.FontMetrics.top：某种字体中，基线以上的最大距离（就是ascent的最大值）
Paint.FontMetrics.bottom：某种字体中，基线以下的最大距离（就是descent的最小值）
Paint paint = new Paint();paint.setColor(Color.RED); // 画笔颜色paint.setAntiAlias(true); // 抗锯齿paint.setStyle(Style.STROKE); // 笔触绘制paint.setTextSize(30); // 字体大小switch (keyUpCount) {case 0: // 下划线文本 Paint paint0 = new Paint(paint); paint0.setUnderlineText(true); canvas.drawText("underline text", 10, 50, paint0); break; case 1: // x方向倾斜文本 Paint paint1 = new Paint(paint); paint1.setTextSkewX(-0.3F); char[] chars = "text skew x".toCharArray(); canvas.drawText(chars, 0, chars.length, 10, 50, paint1); break; case 2: // 缩放文本 Paint paint2 = new Paint(paint); paint2.setTextScaleX(3.0F); paint2.setTextSize(15); canvas.drawText("text scale x", 0, 12, 10, 50, paint2); break; case 3: // 使用自定义字体的文本 Paint paint3 = new Paint(paint); paint3.setTextSize(45); paint3.setColor(Color.BLUE); Typeface shift = Typeface.createFromAsset(getAssets(), "fonts/Shift.ttf"); paint3.setTypeface(shift); canvas.drawText("Shift.ttf", 0, 9, 10, 50, paint3); /* font attributes Paint.FontMetrics fontMetrics = paint3.getFontMetrics(); fontMetrics.ascent; paint3.ascent(); fontMetrics.descent; paint3.descent(); fontMetrics.leading; fontMetrics.top; fontMetrics.bottom; */ break; case 4: // 路径文本 String text = "abcdefghijklmnOPQRST12345"; Paint paint4 = new Paint(); paint4.setColor(Color.BLUE); paint4.setStyle(Style.STROKE); // draw path Path path = new Path(); path.moveTo(10, 100); path.cubicTo(110, 200, 210, 0, 310, 100); canvas.drawPath(path, paint4); // draw text paint.setTextSize(20); canvas.drawTextOnPath(text, path, 20.0F, 5.0F, paint); break;

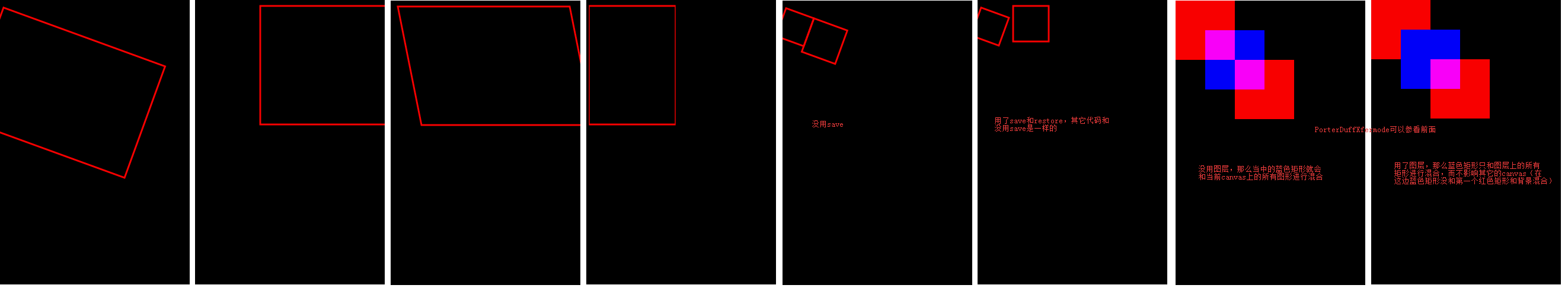

canvas变换，save, restore, layer的使用
layer其实就相当于photoshop中图层的概念，对当前图层的操作是不影响其它图层的。
Paint paint = new Paint();paint.setColor(Color.RED);paint.setAntiAlias(true);paint.setStyle(Paint.Style.STROKE);paint.setStrokeWidth(3);switch (keyUpCount) {case 0: // rotate旋转 canvas.rotate(20); canvas.drawRect(10, 10, 300, 210, paint); break; case 1: // translate移动 canvas.translate(100, 0); canvas.drawRect(10, 10, 300, 210, paint); break; case 2: // skew倾斜 canvas.skew(0.2F, 0); canvas.drawRect(10, 10, 300, 210, paint); break; case 3: // 缩放 canvas.scale(0.5F, 1); canvas.drawRect(10, 10, 300, 210, paint); break; case 4: // 没用save, restore canvas.rotate(20); canvas.drawRect(10, 10, 60, 60, paint); canvas.translate(50, 0); canvas.drawRect(10, 10, 70, 70, paint); break; case 5: // 用了save, restore int saveCount = canvas.save(); // 将画布旋转20度，然后后面的绘制也都是旋转20度的 canvas.rotate(20); canvas.drawRect(10, 10, 60, 60, paint); // 将canvas还原到没rotate前 canvas.restoreToCount(saveCount); canvas.translate(50, 0); canvas.drawRect(10, 10, 70, 70, paint); break; case 6: // 没使用图层 paint.setStyle(Paint.Style.FILL); paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.LIGHTEN)); canvas.drawRect(0, 0, 100, 100, paint); canvas.drawRect(100, 100, 200, 200, paint); paint.setColor(Color.BLUE); canvas.drawRect(50, 50, 150, 150, paint); break; case 7: // 使用了图层layer paint.setStyle(Paint.Style.FILL); paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.LIGHTEN)); canvas.drawRect(0, 0, 100, 100, paint); // 创建一个图层 int layerSC = canvas.saveLayer(null, null, Canvas.MATRIX_SAVE_FLAG | // 合并图层时，restore应用于图层的变换 Canvas.HAS_ALPHA_LAYER_SAVE_FLAG | Canvas.FULL_COLOR_LAYER_SAVE_FLAG); canvas.translate(100, 100); canvas.drawRect(0, 0, 100, 100, paint); paint.setColor(Color.BLUE); canvas.translate(-50, -50); canvas.drawRect(0, 0, 100, 100, paint); canvas.restoreToCount(layerSC); // 合并图层 break;
