Android实现书籍翻页效果--扩展版

最近由于需要实现Android上的书籍翻页效果,于是就在CSDN上找到了何明桂(http://blog.csdn.net/hmg25)的一个系列文章,在此感谢大神的无私奉献。具体原理何大神已经将的很清楚了,具体请看

Android 实现书籍翻页效果----原理篇

Android 实现书籍翻页效果----完结篇

Android 实现书籍翻页效果----升级篇

Android 实现书籍翻页效果---番外篇之光影效果

在此基础上我做了一些修改,

1、将其改写为一个FrameLayout,可以通过BaseAdapter添加其他的布局文件;

2、从中间分页,采用两页的结构;

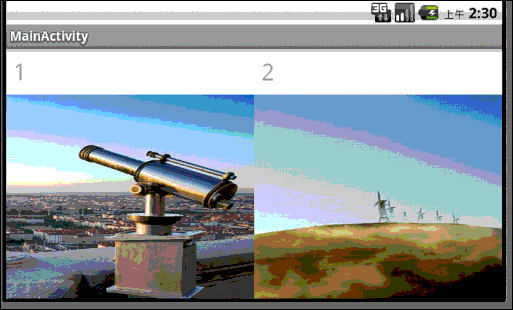

效果如下


具体的思路还是通过计算翻页过程中各个视图的显示区域,然后控制canvas的绘制过程。何大神实现了将文字转化为相应的图片,之后交给canvas绘制在屏幕上。那么控件或者布局该如何绘制呢?其实控件和布局本质都是view,他们的绘制过程最终都是通过canvas的draw方法绘制在屏幕上的,而且view的绘制是通过调用draw(canvas)方法实现,(view视图绘制原理请看->http://blog.csdn.net/qinjuning/article/details/7110211),因此就可以通过控制canvas来绘制不同的显示区域。

分析一下:

首先,FramLayout绘制过程会调用onDraw(),在onDraw里会调用dispatchDraw()用于绘制子视图,在dispatchDraw里又会调用drawChild()来分别绘制各个子视图,因此我们需要在这里控制一下canvas。

protected boolean drawChild(Canvas canvas, View child, long drawingTime) {		// TODO Auto-generated method stub		if(child.equals(currentView)) {			drawCurrentPageArea(canvas, child, mPath0);		} else {			drawNextPageAreaAndShadow(canvas, child);		}					return true;	}

其中在drawCurrentPageArea和drawNextPageArea里都会对canvas进行处理,如下

private void drawCurrentPageArea(Canvas canvas, View child, Path path) {		mPath0.reset();		mPath0.moveTo(mBezierStart1.x, mBezierStart1.y);		mPath0.quadTo(mBezierControl1.x, mBezierControl1.y, mBezierEnd1.x,				mBezierEnd1.y);		mPath0.lineTo(mTouch.x, mTouch.y);		mPath0.lineTo(mBezierEnd2.x, mBezierEnd2.y);		mPath0.quadTo(mBezierControl2.x, mBezierControl2.y, mBezierStart2.x,				mBezierStart2.y);		mPath0.lineTo(mCornerX, mCornerY);		mPath0.close();		canvas.save();		canvas.clipPath(path, Region.Op.XOR);		//这里即裁剪出了当前页应该绘制的区域		child.draw(canvas);				//这里再将canvas交给子视图绘制		canvas.restore();	}

private void drawNextPageAreaAndShadow(Canvas canvas, View child) {		mPath1.reset();		mPath1.moveTo(mBezierStart1.x, mBezierStart1.y);		mPath1.lineTo(mBeziervertex1.x, mBeziervertex1.y);		mPath1.lineTo(mBeziervertex2.x, mBeziervertex2.y);		mPath1.lineTo(mBezierStart2.x, mBezierStart2.y);		mPath1.lineTo(mCornerX, mCornerY);		mPath1.close();		mDegrees = (float) Math.toDegrees(Math.atan2(mBezierControl1.x				- mCornerX, mBezierControl2.y - mCornerY));		int leftx;		int rightx;		GradientDrawable mBackShadowDrawable;		if (mIsRTandLB) {			leftx = (int) (mBezierStart1.x);			rightx = (int) (mBezierStart1.x + mTouchToCornerDis / 4);			mBackShadowDrawable = mBackShadowDrawableLR;		} else {			leftx = (int) (mBezierStart1.x - mTouchToCornerDis / 4);			rightx = (int) mBezierStart1.x;			mBackShadowDrawable = mBackShadowDrawableRL;		}		canvas.save();		canvas.clipPath(mPath0);		canvas.clipPath(mPath1, Region.Op.INTERSECT);				//这里裁剪出下一页应该绘制的区域		child.draw(canvas);							//这里子视图开始绘制		canvas.rotate(mDegrees, mBezierStart1.x, mBezierStart1.y);		//这里旋转是用来画阴影的		mBackShadowDrawable.setBounds(leftx, (int) mBezierStart1.y, rightx,				(int) (mMaxLength + mBezierStart1.y));		mBackShadowDrawable.draw(canvas);		canvas.restore();	}

还有对当前页背面的绘制过程是一样的,除了裁剪出指定的区域,还有就是对绘制图像的旋转操作,想深入分析的可以看源代码。

其他相关说明:

1、这里为什么采用FrameLayout?

因为FramLayout布局是上下叠加的,这样就可以同时添加几个子视图而只显示其中的一个,如果用LinearLayout子视图只能垂直或者平行布置,无法完成上下同时显示的效果,这里换成RelativeLayout应该也是可以的,感兴趣的同学可以试一下。

2、关于添加子视图的问题。

我在FrameLayout里添加了3个子视图

private View currentView = null;		//当前显示视图private View nextView = null;			//翻页后显示视图private View nextViewTranscript = null;		//翻页后显示视图副本,用于翻页过程中当前页背面的显示
之后在加载BaseAdapter的时候对着三个视图实例化并添加到FramLayout里,代码如下

public void setAdapter(BaseAdapter adapter) {		mAdapter = adapter;		itemCount = mAdapter.getCount();		currentView = null;		nextView = null;		nextViewTranscript = null;		removeAllViews();		if(itemCount != 0) {			currentPosition = 0;			currentView = mAdapter.getView(currentPosition, null, null);	//取得实例				addView(currentView);						//添加到父视图里			if(itemCount > 1) {				nextView = mAdapter.getView(currentPosition+1, null, null);			//取得实例,添加				nextViewTranscript = mAdapter.getView(currentPosition+1, null, null);				addView(nextView);				addView(nextViewTranscript);			}		} else {			currentPosition = -1;		}				mTouch.x = 0.01f;		mTouch.y = 0.01f;		mCornerX = 0;		mCornerY = 0;		postInvalidate();			}
因为三个显示的视图只在这里添加一次,因此当翻页改变内容是需要对这三个视图进行复用,也就是在mAdapter.getView()时只改变内容,而不返回新的实例,BaseAdapter的getView()方法如下

@Override	public View getView(int position, View convertView, ViewGroup parent) {		// TODO Auto-generated method stub		ViewGroup layout;		if(convertView == null) {							//convertView即传入的当前要改变内容的视图,这里判断是否已创建			layout = (ViewGroup) inflater.inflate(R.layout.item_layout, null);	//创建实例		} else {			layout = (ViewGroup) convertView;					//复用实例		}		setViewContent(layout, position);						//这里来改变现实内容				return layout;	}
这样就会产生2点限制,1、不同页的内容结构是必须是一样的,也就是用的同一个布局;2、baseAdapter的getview方法需要对convertView进行判断是否进行复用。

示例Demo源码下载->http://download.csdn.net/detail/xu_fu/4443142
