2011.07.18（3）——— android drawArc 画弧

2011.07.18（3）——— android drawArc 画弧参考：[url]http://www.imobilebbs.com/wordpress/?p=1377[/url]

Canvas提供了drawArc来绘制圆弧。

public void drawArc(RectF oval, float startAngle, float sweepAngle, boolean useCenter, Paint paint)

oval :指定圆弧的外轮廓矩形区域。
startAngle: 圆弧起始角度，单位为度。
sweepAngle: 圆弧扫过的角度，顺时针方向，单位为度。
useCenter: 如果为True时，在绘制圆弧时将圆心包括在内，通常用来绘制扇形。
paint: 绘制圆弧的画板属性，如颜色，是否填充等。

本例演示了drawArc的四种不同用法,

1. 填充圆弧但不含圆心：

mPaints[0] = new Paint();
mPaints[0].setAntiAlias(true);
mPaints[0].setStyle(Paint.Style.FILL);
mPaints[0].setColor(0x88FF0000);
mUseCenters[0] = false;

2. 填充圆弧带圆心（扇形）

mPaints[1] = new Paint(mPaints[0]);
mPaints[1].setColor(0x8800FF00);
mUseCenters[1] = true;

3. 只绘圆周，不含圆心

mPaints[2] = new Paint(mPaints[0]);
mPaints[2].setStyle(Paint.Style.STROKE);
mPaints[2].setStrokeWidth(4);
mPaints[2].setColor(0x880000FF);
mUseCenters[2] = false;

4. 只绘圆周，带圆心（扇形）

mPaints[3] = new Paint(mPaints[2]);
mPaints[3].setColor(0x88888888);
mUseCenters[3] = true;

本例的onDraw

protected void onDraw(Canvas canvas) {
?canvas.drawColor(Color.WHITE);
?
?drawArcs(canvas, mBigOval, mUseCenters[mBigIndex],
?mPaints[mBigIndex]);
?
?for (int i = 0; i < 4; i++) {
?drawArcs(canvas, mOvals[i], mUseCenters[i], mPaints[i]);
?}
?
?mSweep += SWEEP_INC;
?if (mSweep > 360) {
?mSweep -= 360;
?mStart += START_INC;
?if (mStart >= 360) {
?mStart -= 360;
?}
?mBigIndex = (mBigIndex + 1) % mOvals.length;
?}
?invalidate();
?}

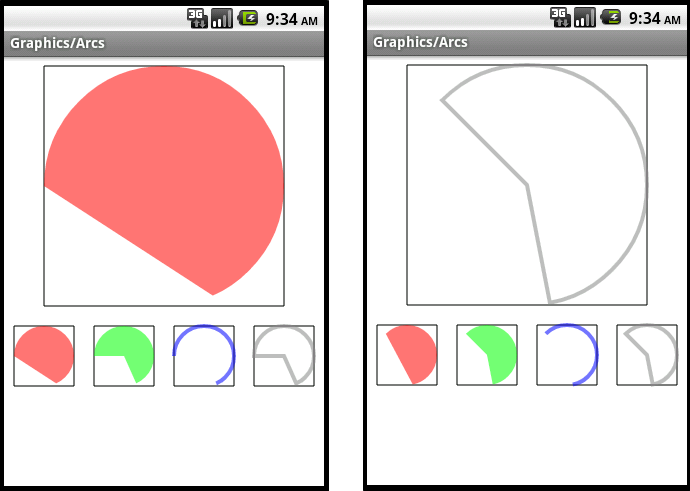

同样onDraw之中调用invalidate()，会再触发onDraw，从而不停刷新显示，startAngle, sweepAngle周而复始，形成动画效果，最上的大图顺序显示drawArc的这四种用法：

Paint.Style.STROKE 表示当前只绘制图形的轮廓，而Paint.Style.FILL表示填充图形。
