Android缺彩信收发流程（Framework）

短信部分：

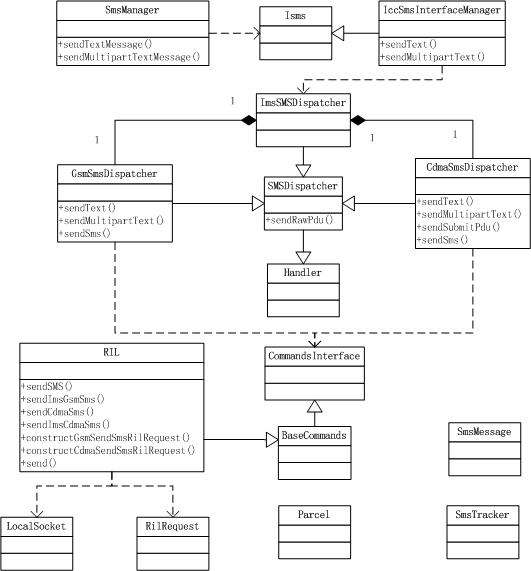

短信的发送，Framework部分从SmsManager的sendTextMessage（普通短信，无分段）与sendMultipartTextMessage（长短信，已分段）开始，一直到RIL。主要涉及到的类有。SmsManager、Isms、IccSmsInterfaceManager、SMSDispatcher、ImsSMSDispatcher、GsmSMSDispatcher、CdmaSMSDispatcher、SmsMessage、SmsTracker、CommandsInterface、BaseCommands、RIL、LocalSocket、RilRequest、Parcel等。
?

?

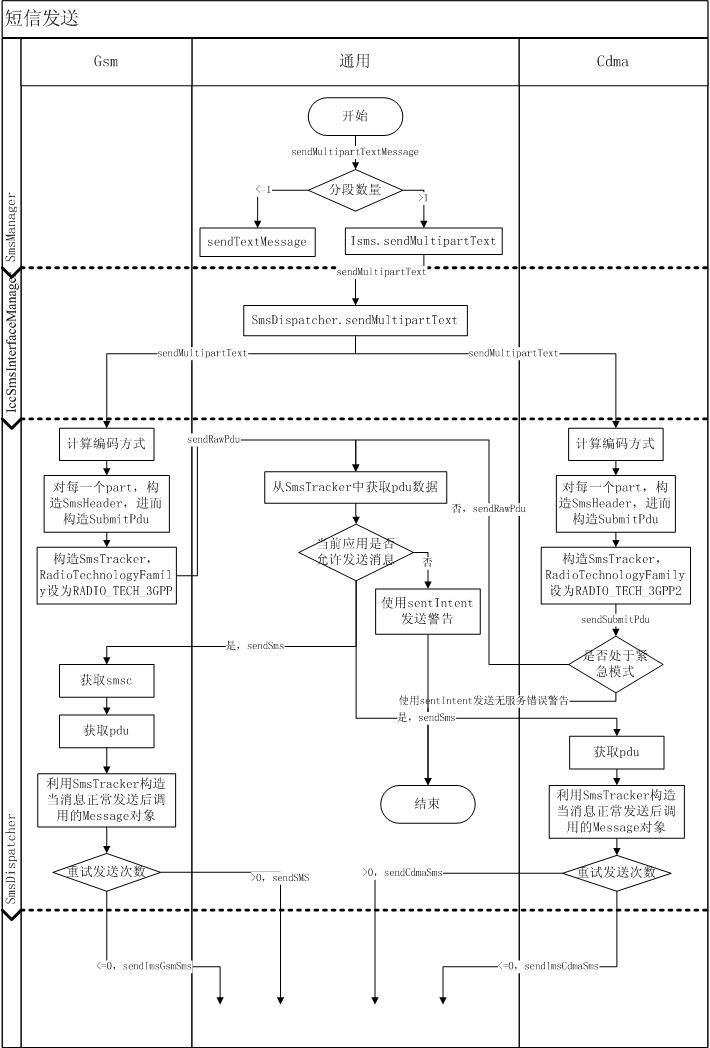

SmsManager->RIL：
sendTextMessage和sendMultipartTextMessage的过程其实差不多，无非是sendMultipartTextMessage对长短信进行了一下处理，为每一个part设置了SmsHeader。ImsSMSDispatcher中包含了两种不同的SmsDispatcher，IccSmsInterfaceManager调用SmsDispatcher中各个方法时，会根据手机类型的不同，调用不同SmsDispatcher的相应方法。大致过程为：1、计算编码方式；2、对每一个分段构造SmsHeader、SubmitPdu、SmsTracker，并设置RadioTechnologyFamily；3、利用SmsTracker构造当消息正常发送后调用的Message对象；4、调用与手机卡类型有关的RIL中的相应方法发送。
?

?

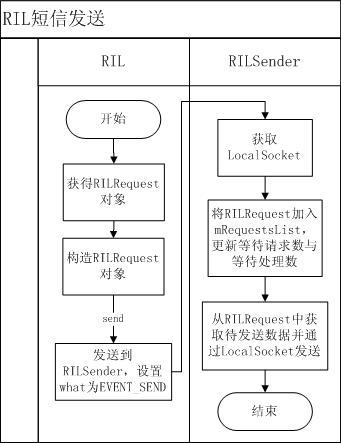

RIL中发送：
sendImsGsmSms、sendSms、sendCdmaSms、sendImsCdmaSms这四个方法基本流程是大致相同的，都是先构造RILRequest，再调用send方法发送。区别就在于不同的方法在获得RILRequest时传入的请求类型不同，构造出来的pdu结构不同，以及两个Ims方法需要先往RILRequest中写入一个数字。
?

?
发送后的处理：
已发送状态修改（sentIntent的调用过程）RILReceiver->SMSDispatcher：
在RIL的构造方法中，创建了一个RILReceiver对象，该对象实现了Runnable接口。它的作用是不停地从下层获取数据，分析类型，转到相应SMSDispatcher处理。
当短信通过LocalSocket发送出去后，由于是主动请求，下层会传上来一个响应，其基本类型为RESPONSE_SOLICITED，转入processSolicited处理。在该方法中，对于短信发送的处理，均调用responseSMS方法获取SmsResponse对象。（前面四种方式对应的事件类型为sendSMS-RIL_REQUEST_SEND_SMS、 sendCdmaSms-RIL_REQUEST_CDMA_SEND_SMS、sendImsGsmSms&sendImsCdmaSms-RIL_REQUEST_IMS_SEND_SMS）
然后创建AsyncResult对象，将SmsResponse对象与SmsTracker对象（SMSRequest中的）传入，更新之前在各个SMSDispatcher中创建的消息正常发送后调用的Message中的obj，设为创建的AsyncResult对象。将消息发送至相应SmsDispatcher处理。
?

?

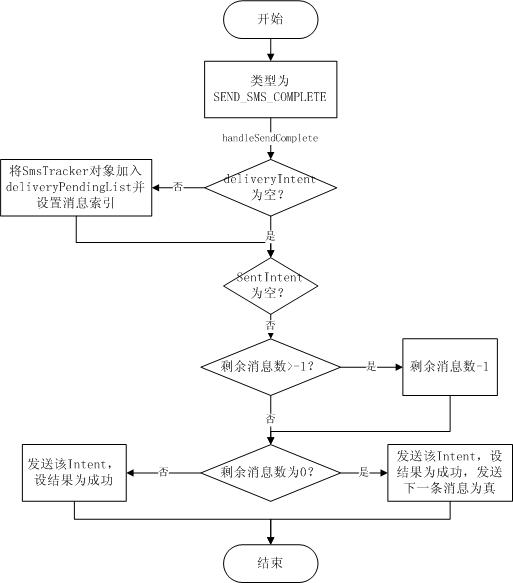

已发送状态修改（sentIntent的调用过程）SMSDispatcher.handleMessage：
由于之前在构造Message对象时设置了what为SEND_SMS_COMPLETE，因此，此处调用handleSendComplete方法进行短信发送的后续处理。若需要发送报告，将SmsTracker加入deliveryPendingList中，这样后面收到发送报告时，能够从该列表中取出进行处理（具体参见应用层部分发送报告的处理）。
?

?
deliveryIntent（发送报告）RIL->SMSDispatcher：
对于GSM，在构造方法中，将GsmSMSDispatcher注册为RIL接收到发送报告时该事件的接收者，并设置消息类型为EVENT_NEW_SMS_STATUS_REPORT，相应的Registrant类为mSmsStatusRegistrant。
而对于CDMA，则设置消息类型为EVENT_NEW_SMS，相应的Registrant类为mCdmaSMSRegistrant。
当RIL收到底层传来的发送报告后（过程与已发送状态修改相同），会产生一个基本类型为RESPONSE_UNSOLICITED，转入processUnsolicited处理。
对于GSM，其事件类型为RIL_UNSOL_RESPONSE_NEW_SMS_STATUS_REPORT。先调用responseString从Parcel中获取数据，再调用mSmsStatusRegistrant的notifyRegistrant方法设置消息类型（what属性为EVENT_NEW_SMS_STATUS_REPORT）并转到SMSDispatcher进行处理。
而CDMA，事件类型为RIL_UNSOL_RESPONSE_CDMA_NEW_SMS。处理过程与GSM大致相同，只是从Parcel中获取数据是调用responseCdmaSms方法获取SmsMessage对象。然后调用mCdmaSMSRegistrant的notifyRegistrant方法设置消息类型（what属性为EVENT_NEW_SMS）并转到SMSDispatcher进行处理。

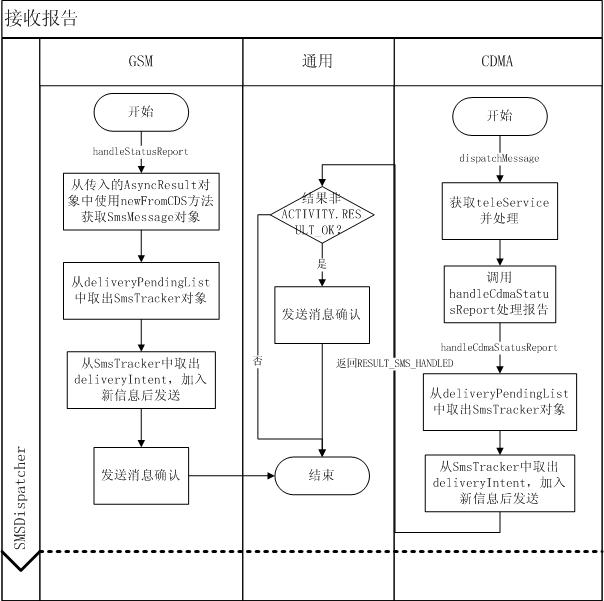

deliveryIntent（发送报告）SMSDispatcher：
对于GSM，直接调用handleStatusReport方法处理。从传入的AsyncResult对象中获取SmsMessage进而获取SmsTracker的索引，从deliveryPendingList中取出SmsTracker，发送deliveryIntent并发送消息确认。
对于CDMA，在handleMessage中转到EVENT_NEW_SMS。调用dispatchMessage进行消息的分发。
?

?
短信接收RIL->SMSDispatcher：
GSM，在构造方法中，将GsmSMSDispatcher注册为RIL接收短信时该事件的接收者，并设置消息类型为EVENT_NEW_SMS，相应的Registrant类为mSMSRegistrant。
CDMA，与发送报告相同，消息类型为EVENT_NEW_SMS，相应的Registrant类为mCdmaSMSRegistrant。
RILReceiver接收到短信后，会转到processUnsolicited进行处理。
对于GSM，其事件类型为RIL_UNSOL_RESPONSE_NEW_SMS。先调用responseString从Parcel中获取数据，再使用newFromCMT方法获取SmsMessage对象，最后调用mSMSRegistrant的notifyRegistrant方法设置消息类型（what属性为EVENT_NEW_SMS）并转到SMSDispatcher进行处理。
而CDMA，事件类型为RIL_UNSOL_RESPONSE_CDMA_NEW_SMS。过程与接收报告相同。

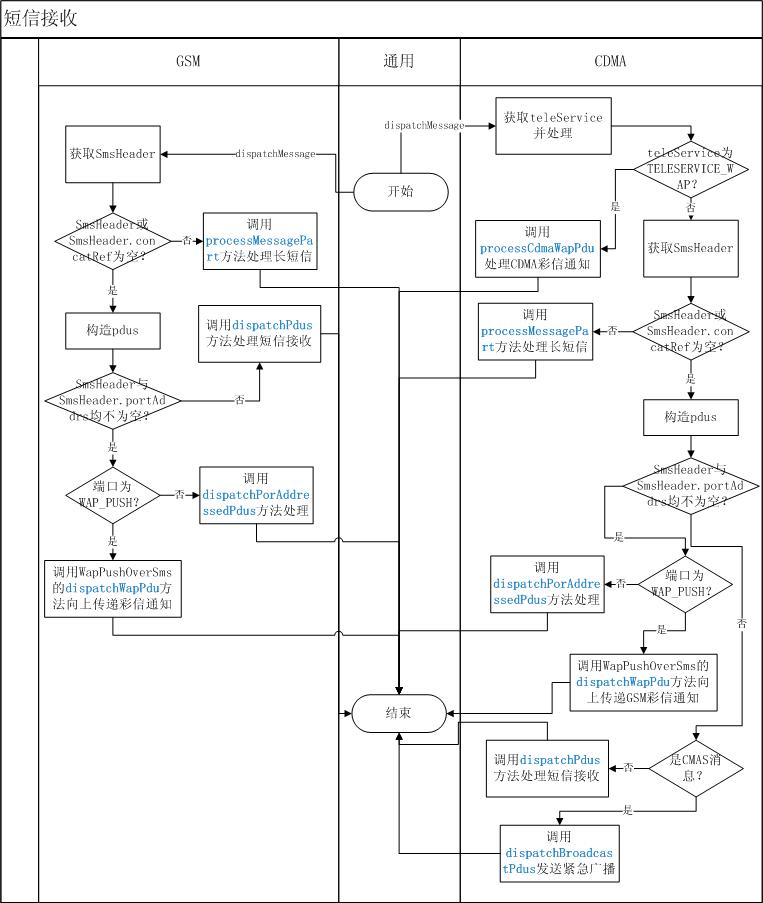

短信接收SMSDispatcher：
GSM，首先获取SmsHeader。
如果SmsHeader或SmsHeader.concatRef均不为空，说明是长短信，则调用processMessagePart将短信分段存入raw表，待所有分段都收到后，将其组装。然后根据端口的不同，按照彩信通知（WapPushOverSms的dispatchWapPdu方法）、指定端口的彩信（dispatchPortAddressedPdus）、长短信（dispatchPdus）进行分发处理。
若SmsHeader或SmsHeader.concatRef有一个为空，说明不是长短信。然后根据端口的不同，按照彩信通知（WapPushOverSms的dispatchWapPdu方法）、指定端口的彩信（dispatchPortAddressedPdus）、普通短信（dispatchPdus）进行分发处理。
GSM和CDMA的短信接收有很大一部分是相同的，只是CDMA由于标准定义的不同，需要进行一些其他的处理。
CDMA没有类似GSM中的User Data Header（UDA）来存储一些额外信息，而是使用一个16位整数CDMA TELESERVICE来确定消息的类型。
如果其为TELESERVICE_WAP，说明是CDMA彩信通知，则调用processCdmaWapPdu来处理。该方法的作用是将接收到的分段数据先存入raw表。只有当所有分段都接收到后，如果端口是WAP_PUSH的彩信，才调用WapPushOverSms的dispatchWapPdu方法将彩信通知内容解码后通过广播发送到应用层。否则，调用dispatchPortAddressedPdus方法将其发送到指定端口（sms://localhost:port）。
另外，CDMA中提供了一种cmas消息。如果是这种消息，当收到时，立即调用dispatchBroadcastPdus方法发送紧急广播。
?

?
彩信接收：
在Android中，彩信的接收分为两部分。彩信通知通过短信的方式接收，如上文所述。彩信数据的下载在应用层中处理。
