本文结合AppWidget的应用场景，分析Android中RemoteViews的内部具体实现。

从前文《Android中AppWidget的分析与应用：AppWidgetProvider》和《Android中Launcher对于AppWidget的处理的分析：AppWidgetHost角色》中得知，Android中AppWidget的图形资源是由AppWidgetProvider通过RemoteViews提供的；而显示是由AppWidgetHost通过AppWidgetHostView把RemoteView提供的内容显示在本地View上的。AppWidgetProvider和AppWidgetHostView运行在不同的程序中，而它们沟通的图形元素和点击回馈的桥梁就是RemoteViews。

下面为了行文方便和一致，把RemoteViews的内容提供方AppWidgetProvoder称作Remote端；而显示RemoteViews内容的一方AppWidgetHost称作Local端。

一、给RemoteViews提供内容——SettingsAppWidgetProvider

下图是SettingsAppWidgetProvider（位于Settings中的com.android.settings.widget包中）作为AppWidgetProvider得到update通知之后，创建RemoteViews，并把Remote端的响应Intent以及图形元素放进RemoteViews中的顺序图。

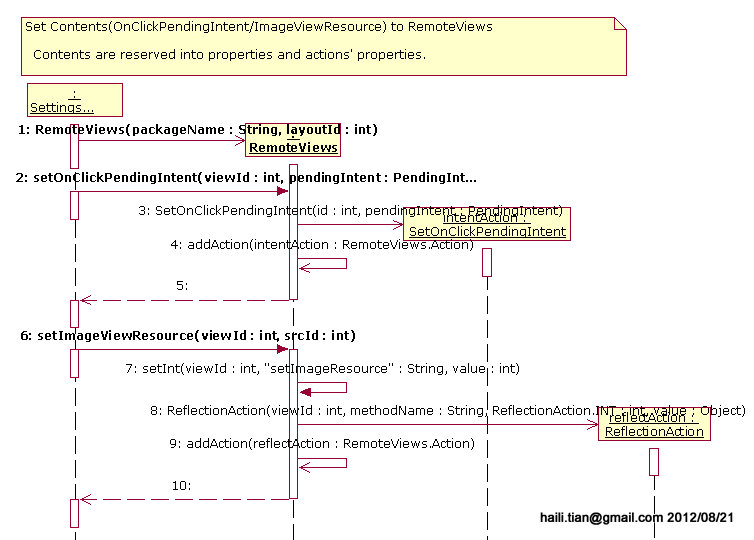

图一、为RemoteViews提供内容和侦听

图中，

1.        Settings创建RemoteViews时，把packageName和layoutId传进去并保存起来。packageName相当重要，因为这里的layoutId和各种其他资源都是相对这个程序来说的，只有通过packageName获得相应的Context，才能进而获得资源，否则其他程序是无法获得这些资源的[Seq#1]。

2.        Settings把layoutId中的viewId指示的View被点击之后获得响应的PendingIntent设置到RemoteViews中[Seq#2~ #5]。

•  RemoteViews创建SetOnClickPendingIntent并把id和intent传入，SetOnClickPendingIntent保存这些值；
•  SetOnClickPendingIntent是RemoteViews.Action的子类，通过addAction()把SetOnClickPendingIntent加入到mActions:ArrayList<RemoteViews.Action>保存下来。

3.        Settings把layoutId中的viewId指示的View的ImageSourceID设置到RemoteViews中[Seq#6~ #10]。

•  RemoteViews中有很多setXYZ()的方法，用来根据不同的要设置值的类型来设置；
•  setXYZ()创建ReflectionAction并把viewId和value，以及“setImageResource”作为methodName传入，ReflectionAction保存这些值；
•  ReflectionAction是RemoteViews.Action的子类，通过addAction()把ReflectionAction加入到mActions:ArrayList<RemoteViews.Action>保存下来。

这里描述的是一个子过程，后续会通过AppWidgetManager把这个创建好的RemoteViews放进AppWidget系统中，从而使得AppWidget的AppWidgetHost端更新显示RemoteViews里承载的内容。

Remote端设置内容的过程，只是设置这些参数，而RemoteViews也只是用不同的RemoteViews.Action保存了这些参数。下文描述内部结构。

注意：这里的参数都是在Remote端的，在RemoteContext有效。

二、RemoteViews的内部结构

下图是RemoteViews相关的类图。

图二、RemoteViews类图

RemoteViews中保存Remote端的mPackage和mLayoutId；并用mActions:ArrayList<RemoteViews.Action>保存各种Action。

mPackage和mLayoutId是在构造RemoteViews时传进去的[上文图中的seq#1]；

mActions是设置各种Remote端的响应Intent以及图形元素的时候，保存到相应的Action中，然后把Action加入到这里保存的；

mLayoutId里的各种控件通过setTextViewText()/ setImageViewResource() / setProgressBar()，等函数在remote端设置的。这些方法再调用setType() [Type可为Boolean / Byte / Short / Int/ Long / Char / String / Uri / Bitmap/ Bundle, etc]保存到ReflectionAction中。

SetOnClickPendingIntent是用来在local端用户点击viewId时，发出pendingIntent通知的。在SetOnClickPendingIntent的构造方法中保存viewId和pendingIntent。

ReflectionAction用来在local端显示时，通过Reflect机制执行获得Remote端资源的。在ReflectionAction的构造方法中保存viewId，methodName，type以及value。

ViewGroupAction和SetDrawableParameters也是RemoteViews.Action的子类，在这个场景中并未用到，基本原理相似，读者可自行分析。

三、显示RemoteViews内容——AppWidgetHostView

图一中为RemoteViews提供了内容之后，AppWidgetHost会通过IAppWidgetHost.updateAppWidget()被通知到Remote端有更新，本地端把RemoteViews提供的内容显示在AppWidgetHostView上。下面的顺序图描述这一过程。

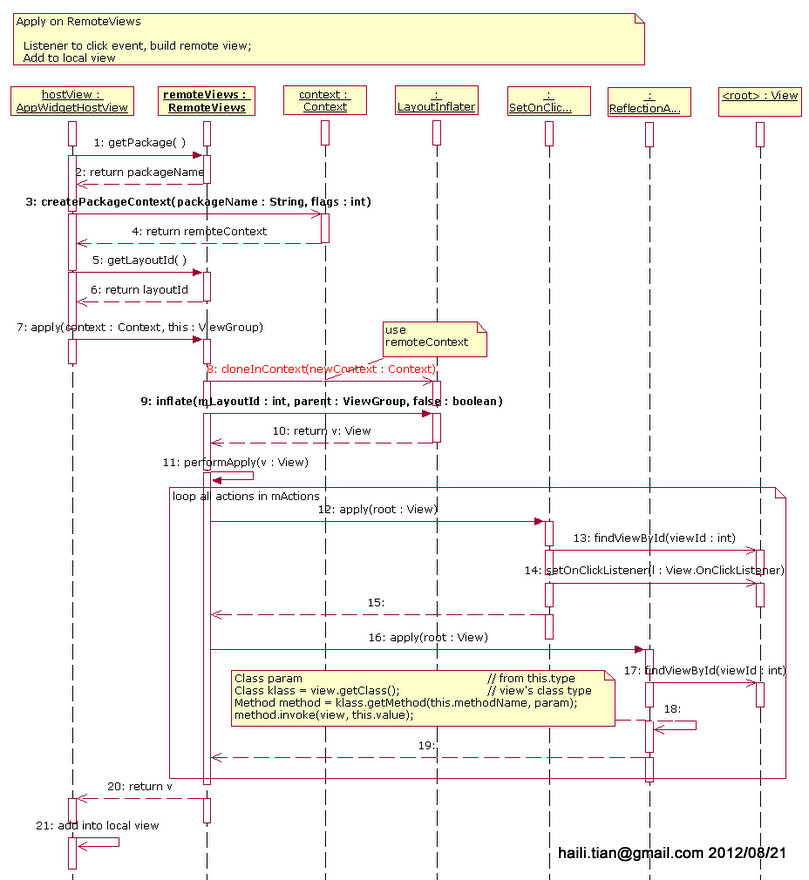

图三、本地显示RemoteViews里的内容

图中：

1.      获取RemoteViews里Remote端（AppWidgetProvider）的packageName和layoutId，通过packageName创建远端的context——remoteContext。[Seq#1~ 6]

2.      通过RemoteViews的apply()方法，真正开始执行侦听Click操作的动作；通过远端Layout获得本地使用的View。[Seq#7~ 20]

2.1.  克隆一个本地的LayoutInflater；[Seq#8]

2.2.  用克隆出的LayoutInflater对remote端的layoutId执行Inflate，获得Layout所描述的View的Hierarchy，亦即后面用到的rootView；[Seq#9~ 10]

2.3.  对2.2中获得的view执行performApply。[Seq#11~ 19]

performApply()对所有mActions中的Action都执行apply()操作。这样，

2.3.1 对于setOnClickPendingIntent来说，[Seq#12~ 15]

•  通过rootView（2.2获得的Remote端的Layout的总的View）的findViewById(viewId)，找到要侦听的View；[Seq#13]
•  对找到的要侦听的View设置Click的Listener。[Seq#14]

2.3.2对于ReflectionAction来说，[Seq#16~ 19]

•  通过rootView（2.2获得的Remote端的Layout的总的View）的findViewById(viewId)，找到要设置内容的对象View；[Seq#17]
•  然后通过Reflect机制，执行View实现类里的方法（比如这里是setImageResource()），把相应的资源的Id设置给它. [Seq#18]

3.      把获得的View加入到本地的View系统中。[Seq#21]

下面是ReflectionAction.apply()通过Reflect机制设置内容的代码片段（忽略了出错处理和非关键部分）：

       @Override       public void apply(View root) {           final View view = root.findViewById(viewId);           Class param = getParameterType();  // 通过this.type得到class：int.class           Class klass = view.getClass();     // 这个类在Remote的Layout中定义，这里为ImageView           Method method = klass.getMethod(this.methodName, param); // methodName是实现View类里的方法名：setImageResource(int)            try {               // 执行ImageView.setImageResource(value),value为resId                method.invoke(view, this.value);           } catch (Exception ex) {               throw new ActionException(ex);           }        }

四、总结

RemoteViews的内容提供方，提供显示的资源和侦听点击事件的Intent；

RemoteViews的本地显示方，通过RemoteViews获得View中的显示资源，并加入到本地的图形系统中，完成Remote资源的本地显示。

可进一步参考的文章

通过这一系列的其他文章，可获得与本文关联的信息：

Android AppWidget框架

    AppWidget系统框架。

Android中选取并绑定AppWidget

    Launcher发起选取过程，此文中描述选取并绑定的过程，可结合本文看完整的选取/绑定/加入显示系统的完整过程。

Android中AppWidget的分析与应用：AppWidgetProvider

    是此文所描述的AppWidgetProvider创建RemoteViews，并设置了ImageViewResource和OnClickPendingIntent。

Android中Launcher对于AppWidget处理的分析：AppWidgetHost角色

    此文描述的AppWidgetProvider提供的RemoteViews，在Launcher中开始真正应用RemoteViews的时机。

Android中RemoteViews的实现

    本文。
